技术领域
本发明是一种空气净化器，属于空气净化装置领域。
背景技术
随着时代的发展，人们越来越注重生活环境的空气质量，为了增加室内空气的清新度，多数人会使用空气净化器来对密闭的室内空气进行净化处理，由于空气净化装置的净化需求是相对密闭的空间，故空气流动可以忽略不计，但是由于空气净化器在持续使用后，内部的化学反应会产生臭氧，持续摄入臭氧会对人体造成损害。
但现有半封闭式空气净化器存在以下弊端：
1、由于在相对密闭空间，通过化学反应达到空气清新的效果，过滤网层在置换过程中会产生大量灰尘，若不及时更换清洁，反而会污染室内空气，引起人体呼吸道等疾病，一般采用拆卸水洗的方式，拆卸步骤较为繁琐，同时需停止净化器的运行。
2、由于空气净化器，在使用后会时不时产生臭氧，在相对密闭的空间，若不及时清理掉臭氧，持续产生的臭氧，会增加室内臭氧的浓度，对人体细胞造成破坏，引起不适反应。
发明内容
针对现有技术存在的不足，本发明目的是提供一种空气净化器，以解决由于在相对密闭空间，通过化学反应达到空气清新的效果，过滤网层在置换过程中会产生大量灰尘，若不及时更换清洁，反而会污染室内空气，引起人体呼吸道等疾病，一般采用拆卸水洗的方式，拆卸步骤较为繁琐，同时需停止净化器的运行，由于空气净化器，在使用后会时不时产生臭氧，在相对密闭的空间，若不及时清理掉臭氧，持续产生的臭氧，会增加室内臭氧的浓度，对人体细胞造成破坏，引起不适反应的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种空气净化器，其结构包括底座、按键、外框架、臭氧防尘装置，所述底座顶部与外框架底部通过螺丝固定连接，所述外框架内部与按键内部为电连接，所述按键后端与外框架前端为活动连接，所述外框架左端与臭氧防尘装置右端相连接，所述外框架为中空的长方体结构，外框架内部安装有空气净化器，同时空气净化器与臭氧防尘装置相连接，外框架外壁设有箱门，箱门连接着吸尘器，方便清理灰尘；
所述臭氧防尘装置由过滤吸附网、辅助振动装置、臭氧清洁装置组成，所述过滤吸附网顶部与辅助振动装置底部为卡槽连接，所述过滤吸附网右端与臭氧清洁装置右端相连接，过滤吸附网为可拆卸结构，故过滤吸附网顶部与辅助振动装置底部连接有定位用的卡扣。
最佳的，所述过滤吸附网由过滤网、吸尘器组成，所述过滤网右端与吸尘器左端相贴合，所述吸尘器左端外壁将过滤网右端外壁包裹，吸尘器可通过外部的按键统一控制，将过滤网初步吸除，避免净化空气时，大量灰尘堆积。
最佳的，所述辅助振动装置由振动衔接管、振动连动杆、辅助压缩杆、弹簧、凸块顶板组成，所述振动衔接管内壁与振动连动杆外壁为间隙配合，所述振动连动杆顶部左端与辅助压缩杆右端相贴合，所述振动连动杆顶部右端与凸块顶板左端存在间隙，所述凸块顶板左端与弹簧右端为嵌入式连接，所述振动连动杆底部与振动衔接管顶部相贯通，凸块顶板右端连接有往复振动的振动装置，通过持续往复撞击凸块顶板达到振动效果，进而将过滤网上的灰尘抖落。
最佳的，所述臭氧清洁装置由臭氧清洁板、传动线、臭氧感应器组成，所述臭氧清洁板内部与传动线侧端为电连接，所述传动线右端与臭氧感应器左端为一体化结构，臭氧感应器可对臭氧进行检测，当产生臭氧时，通过传感器与传动线的传递，启动电磁铁。
最佳的，所述臭氧清洁板由通孔、横板、滑动电热装置组成，所述通孔后端与横板中端相贯通，所述横板内部与滑动电热装置为机械连接，所述滑动电热装置左前端与通孔右后端相贴合，横板内部左端设有电源，电源与活动开关左端为同一水平线，当两者接触，将启动滑动电热装置。
最佳的，所述滑动电热装置由丝网装置、加热盘、热传杆、活动开关、电磁铁组成，所述丝网装置底部与加热盘内部为电连接，所述加热盘底部与热传杆顶部相焊接，所述热传杆底部左端与活动开关右端固定连接，所述热传杆右端与电磁铁左端通过螺丝固定连接，热传杆底部连接有滑轨，配合电磁铁的推动，增加稳定性，当丝网装置位于通孔正中间时，活动开关与电源接触。
最佳的，所述丝网装置由恒温直杆、加热丝、传导凸块、固定杆组成，所述恒温直杆底部与固定杆顶部为一体化结构，所述恒温直杆外壁与加热丝侧端通过传导凸块相连接，加热丝为螺旋网状结构，通过连接三处恒温直杆，达到缩小通孔的作用，同时恒温直杆为恒温六十度。
有益效果
在进行使用时，按键为总控制键，可控制吸尘器与振动装置等，凸块顶板右端连接有往复振动的振动装置，凸块顶板受到震动撞击后，在弹簧的反作用下，增加了震动频率，并将此震动传递到振动连动杆(顶部连接有滑槽)，同时在辅助压缩杆的振动配合下，再次增加振动频率，此时振动连动杆(底部为尖端凸块)与振动衔接管内壁持续撞击，使振动衔接管带动过滤网振动，通过瞬间来回振动，使灰尘散发到空中，吸尘器可通过外部的按键统一控制，将过滤网初步吸除，避免净化空气时，大量灰尘堆积，(过滤网为网状结构，可一定程度上吸附灰尘，从而降低空气中的灰尘量，提高空气清新度)臭氧感应器可对臭氧进行检测，当产生臭氧时，通过传感器与传动线的传递，启动电磁铁，电磁铁推动热传杆连同活动开关往左滑动，横板内部左端设有电源，电源与活动开关左端为同一水平线，当两者接触，将启动滑动电热装置，滑动电热装置与通孔相互契合，当滑动电热装置滑动到最左端时，丝网装置刚好位于通孔正中央，(此时活动开关与电源接触)，丝网装置开始升温，固定杆起到稳定固底的作用，同时恒温直杆可控制温度，使加热丝、传导凸块同时升温，加热丝为螺旋网状结构，通过连接三处恒温直杆，达到缩小通孔的作用，同时恒温直杆为恒温六十度。
相较于现有技术，本发明存在以下优点：
1、凸块顶板受到震动撞击后，在弹簧的反作用下，增加了震动频率，并将此震动传递到振动连动杆，同时在辅助压缩杆的振动配合下，再次增加振动频率，此时振动连动杆与振动衔接管内壁持续撞击，使振动衔接管带动过滤网振动，通过瞬间来回振动，使灰尘散发到空中，此时吸尘器将过滤网初步吸除，避免净化空气时，大量灰尘堆积，进而在不必拆卸的情况下，对过滤网进行清洁，提高净化器的续航能力，清洁后也将提高净化效率。
2、当产生臭氧时，电磁铁推动热传杆连同活动开关往左滑动(此时活动开关与电源接触)，启动滑动电热装置，丝网装置开始升温，固定杆起到稳定固底的作用，同时恒温直杆可控制温度，使加热丝、传导凸块同时升温，加热丝为螺旋网状结构，通过连接三处恒温直杆，达到缩小通孔的作用，避免臭氧的溢出，同时恒温直杆为恒温六十度，进而将经过的臭氧通过空气接触加热的方式，在不堵塞净化器的前提下，及时清除臭氧，防止臭氧持续堆积。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

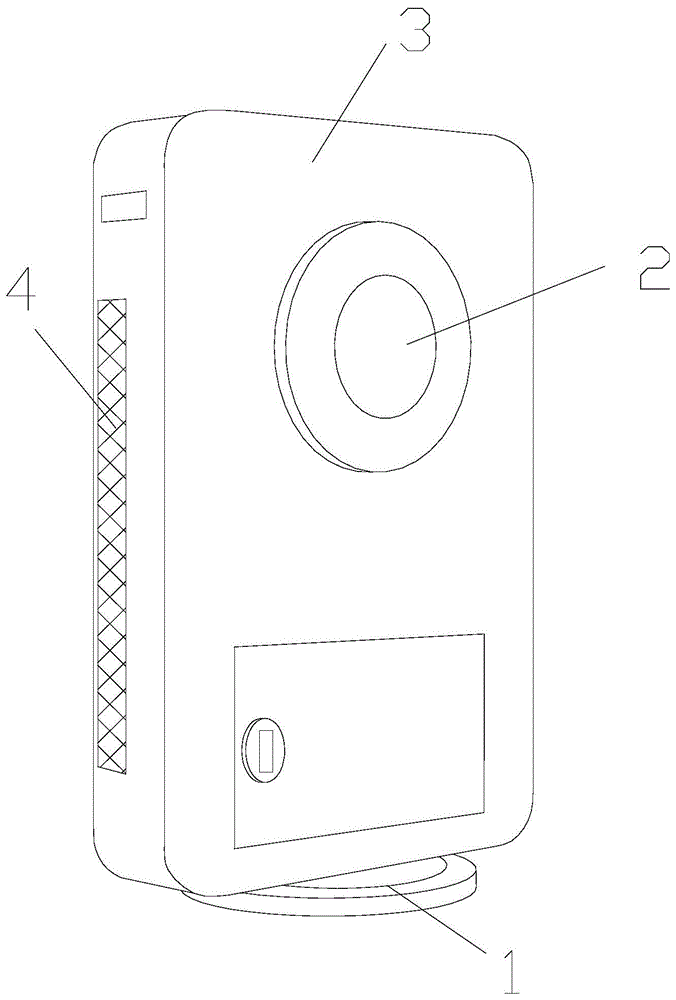

图1为本发明一种空气净化器的结构示意图；
图2为本发明臭氧防尘装置的正视剖面图；
图3为本发明过滤吸附网左视剖面图；
图4为本发明臭氧清洁板的右视剖面图；
图5为本发明图4中滑动电热装置的放大图；
图6为本发明图5中丝网装置的放大图。
图中：底座-1、按键-2、外框架-3、臭氧防尘装置-4、过滤吸附网-41、辅助振动装置-42、臭氧清洁装置-43、过滤网-410、吸尘器-411、振动衔接管-420、振动连动杆-421、辅助压缩杆-422、弹簧-423、凸块顶板-424、臭氧清洁板-430、传动线-431、臭氧感应器-432、通孔-4301、横板-4302、滑动电热装置-4303、丝网装置-A1、加热盘-A2、热传杆-A3、活动开关-A4、电磁铁-A5、恒温直杆-B1、加热丝-B2、传导凸块-B3、固定杆-B4。
具体实施方式
为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。
请参阅图1，本发明提供一种空气净化器技术方案：其结构包括底座1、按键2、外框架3、臭氧防尘装置4，所述底座1顶部与外框架3底部通过螺丝固定连接，所述外框架3内部与按键2内部为电连接，所述按键2后端与外框架3前端为活动连接，所述外框架3左端与臭氧防尘装置4右端相连接，所述外框架3为中空的长方体结构，外框架3内部安装有空气净化器，同时空气净化器与臭氧防尘装置4相连接，外框架3外壁设有箱门，箱门连接着吸尘器411，方便清理灰尘，按键2为总控制键，可控制吸尘器411与振动装置等；
请参阅图2，所述臭氧防尘装置4由过滤吸附网41、辅助振动装置42、臭氧清洁装置43组成，所述过滤吸附网41顶部与辅助振动装置42底部为卡槽连接，所述过滤吸附网41右端与臭氧清洁装置43右端相连接，过滤吸附网41为可拆卸结构，故过滤吸附网41顶部与辅助振动装置42底部连接有定位用的卡扣。
请参阅图2，所述过滤吸附网41由过滤网410、吸尘器411组成，所述过滤网410右端与吸尘器411左端相贴合，所述吸尘器411左端外壁将过滤网410右端外壁包裹，吸尘器411可通过外部的按键2统一控制，将过滤网410初步吸除，避免净化空气时，大量灰尘堆积，过滤网410为网状结构，可一定程度上吸附灰尘，从而降低空气中的灰尘量，提高空气清新度。
请参阅图2，所述辅助振动装置42由振动衔接管420、振动连动杆421、辅助压缩杆422、弹簧423、凸块顶板424组成，所述振动衔接管420内壁与振动连动杆421外壁为间隙配合，所述振动连动杆421顶部左端与辅助压缩杆422右端相贴合，所述振动连动杆421顶部右端与凸块顶板424左端存在间隙，所述凸块顶板424左端与弹簧423右端为嵌入式连接，所述振动连动杆421底部与振动衔接管420顶部相贯通，凸块顶板424右端连接有往复振动的振动装置，通过持续往复撞击凸块顶板424达到振动效果，进而将过滤网410上的灰尘抖落，凸块顶板424受到震动撞击后，在弹簧423的反作用下，增加了震动频率，并将此震动传递到振动连动杆421(顶部连接有滑槽)，同时在辅助压缩杆422的振动配合下，再次增加振动频率，此时振动连动杆421(底部为尖端凸块)与振动衔接管420内壁持续撞击，使振动衔接管420带动过滤网410振动，通过瞬间来回振动，使灰尘散发到空中。
请参阅图3，所述臭氧清洁装置43由臭氧清洁板430、传动线431、臭氧感应器432组成，所述臭氧清洁板430内部与传动线431侧端为电连接，所述传动线431右端与臭氧感应器432左端为一体化结构，臭氧感应器432可对臭氧进行检测，当产生臭氧时，通过传感器与传动线431的传递，启动电磁铁A5。
请参阅图4，所述臭氧清洁板430由通孔4301、横板4302、滑动电热装置4303组成，所述通孔4301后端与横板4302中端相贯通，所述横板4302内部与滑动电热装置4303为机械连接，所述滑动电热装置4303左前端与通孔4301右后端相贴合，横板4302内部左端设有电源，电源与活动开关A4左端为同一水平线，当两者接触，将启动滑动电热装置4303，滑动电热装置4303与通孔4301相互契合，当滑动电热装置4303滑动到最左端时，丝网装置A1刚好位于通孔4301正中央。
请参阅图5，所述滑动电热装置4303由丝网装置A1、加热盘A2、热传杆A3、活动开关A4、电磁铁A5组成，所述丝网装置A1底部与加热盘A2内部为电连接，所述加热盘A2底部与热传杆A3顶部相焊接，所述热传杆A3底部左端与活动开关A4右端固定连接，所述热传杆A3右端与电磁铁A5左端通过螺丝固定连接，热传杆A3底部连接有滑轨，配合电磁铁A5的推动，增加稳定性，当丝网装置A1位于通孔4301正中间时，活动开关A4与电源接触，电磁铁A5推动热传杆A3连同活动开关A4往左滑动，当与电源接触后，加热盘A2被启动，此时丝网装置A1开始升温。
请参阅图6，所述丝网装置A1由恒温直杆B1、加热丝B2、传导凸块B3、固定杆B4组成，所述恒温直杆B1底部与固定杆B4顶部为一体化结构，所述恒温直杆B1外壁与加热丝B2侧端通过传导凸块B3相连接，加热丝B2为螺旋网状结构，通过连接三处恒温直杆B1，达到缩小通孔4301的作用，同时恒温直杆B1为恒温六十度，固定杆B4起到稳定固底的作用，同时恒温直杆B1可控制温度，使加热丝B2、传导凸块B3同时升温。
在进行使用时，按键2为总控制键，可控制吸尘器411与振动装置等，凸块顶板424右端连接有往复振动的振动装置，凸块顶板424受到震动撞击后，在弹簧423的反作用下，增加了震动频率，并将此震动传递到振动连动杆421(顶部连接有滑槽)，同时在辅助压缩杆422的振动配合下，再次增加振动频率，此时振动连动杆421(底部为尖端凸块)与振动衔接管420内壁持续撞击，使振动衔接管420带动过滤网410振动，通过瞬间来回振动，使灰尘散发到空中，吸尘器411可通过外部的按键2统一控制，将过滤网410初步吸除，避免净化空气时，大量灰尘堆积，(过滤网410为网状结构，可一定程度上吸附灰尘，从而降低空气中的灰尘量)提高空气清新度，臭氧感应器432可对臭氧进行检测，当产生臭氧时，通过传感器与传动线431的传递，启动电磁铁A5，电磁铁A5推动热传杆A3连同活动开关A4往左滑动，横板4302内部左端设有电源，电源与活动开关A4左端为同一水平线，当两者接触，将启动滑动电热装置4303，滑动电热装置4303与通孔4301相互契合，当滑动电热装置4303滑动到最左端时，丝网装置A1刚好位于通孔4301正中央，(此时活动开关A4与电源接触)，丝网装置A1开始升温，固定杆B4起到稳定固底的作用，同时恒温直杆B1可控制温度，使加热丝B2、传导凸块B3同时升温，加热丝B2为螺旋网状结构，通过连接三处恒温直杆B1，达到缩小通孔4301的作用，同时恒温直杆B1为恒温六十度。
本发明解决由于在相对密闭空间，通过化学反应达到空气清新的效果，过滤网层在置换过程中会产生大量灰尘，若不及时更换清洁，反而会污染室内空气，引起人体呼吸道等疾病，一般采用拆卸水洗的方式，拆卸步骤较为繁琐，同时需停止净化器的运行，由于空气净化器，在使用后会时不时产生臭氧，在相对密闭的空间，若不及时清理掉臭氧，持续产生的臭氧，会增加室内臭氧的浓度，对人体细胞造成破坏，引起不适反应的问题，本发明通过上述部件的互相组合，凸块顶板受到震动撞击后，在弹簧的反作用下，增加了震动频率，并将此震动传递到振动连动杆，同时在辅助压缩杆的振动配合下，再次增加振动频率，此时振动连动杆与振动衔接管内壁持续撞击，使振动衔接管带动过滤网振动，通过瞬间来回振动，使灰尘散发到空中，此时吸尘器将过滤网初步吸除，避免净化空气时，大量灰尘堆积，进而在不必拆卸的情况下，对过滤网进行清洁，提高净化器的续航能力，清洁后也将提高净化效率，当产生臭氧时，电磁铁推动热传杆连同活动开关往左滑动(此时活动开关与电源接触)，启动滑动电热装置，丝网装置开始升温，固定杆起到稳定固底的作用，同时恒温直杆可控制温度，使加热丝、传导凸块同时升温，加热丝为螺旋网状结构，通过连接三处恒温直杆，达到缩小通孔的作用，避免臭氧的溢出，同时恒温直杆为恒温六十度，进而将经过的臭氧通过空气接触加热的方式，在不堵塞净化器的前提下，及时清除臭氧，防止臭氧持续堆积。
以上仅描述了本发明的基本原理和优选实施方式，本领域人员可以根据上述描述作出许多变化和改进，这些变化和改进应该属于本发明的保护范围。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
