技术领域
本发明涉及一种过滤装置，尤其涉及一种五金用数控机床冷却液过滤装置。
背景技术
五金：传统的五金制品，也称“小五金”。指金、银、铜、铁、锡五种金属。经人工加工可以制成刀、剑等艺术品或金属器件。现代社会的五金更为广泛，例如五金工具、五金零部件、日用五金、建筑五金以及安防用品等。小五金产品大都不是最终消费品。
数控机床工作时需要用到大量的冷却液，冷却液使用一段时间后需要对其进行更换，更换后的冷却液对其进行一定的过滤能够再次使用，目前一般由人工使用过滤设备对冷却液进行过滤，如此需要重复多次后才能将异物过滤去除，过滤步骤相对比较繁琐、对过滤效果不明显、占用面积较大，因此亟需研发一种操作简单可靠、能过对冷却液进行充分过滤、占地面积小的五金用数控机床冷却液过滤装置。
发明内容
为了克服冷却液过滤步骤相对比较繁琐、对过滤效果不明显、占用面积较大的缺点，本发明的目的是提供一种操作简单可靠、能过对冷却液进行充分过滤、占地面积小的五金用数控机床冷却液过滤装置。
技术方案：一种五金用数控机床冷却液过滤装置，包括有支腿、处理箱、连接杆、传送机构、过滤机构、楔形块、第一导管和第一阀门，处理箱的底部设有支腿，处理箱的内左右侧壁之间的底部连接有连接杆，连接杆的顶部安装有传送机构，连接杆顶部的右侧安装有过滤机构，处理箱内底部设有楔形块，处理箱的底部连接有第一导管，第一导管上设有第一阀门。
可选地，传送机构包括有第一支杆、第二支杆、电机、传送轮、传送带和导向板，连接杆顶部的中间竖直连接有第一支杆，第一支杆的顶部倾斜设有第二支杆，第二支杆的后侧左部安装有电机，电机的输出轴与第二支杆的后侧右部均设有传送轮，左右方的传送轮之间绕有传送带，处理箱内左侧壁的顶部设有导向板。
可选地，过滤机构包括有放置杆、网箱、连接板、拉线、拉环和卡杆，连接杆的顶部右侧与处理箱内右侧下部之间连接有放置杆，放置杆的顶部放置有网箱，网箱顶部的右侧连接有连接板，连接板的顶部设有拉线，拉线的另一端连接有拉环，处理箱的内右侧壁顶部设有与拉环配合的卡杆。
可选地，还包括有回流机构，回流机构包括有固定板、收集箱、水泵、第二导管、漏斗、第三导管和第二阀门，左右侧支腿之间的底部连接有固定板，固定板的顶部设有收集箱，收集箱的内底壁安装有水泵，水泵的输出端连接有第二导管，固定板的右侧设有漏斗，漏斗顶部的左侧设有第三导管，第三导管的出水端位于收集箱的正上方，漏斗的底部设有第二阀门，第一导管伸入到漏斗内。
可选地，还包括有辅助机构，辅助机构包括有第三支杆、L型杆、刮板和弹簧，放置杆顶部的左侧竖直连接有第三支杆，第三支杆位于网箱的左侧，第三支杆的顶部连接有L型杆，L型杆的右端转动式连接有刮板，刮板与L型杆之间连接有弹簧。
可选地，还包括有固定块和网板，漏斗的内左右侧壁对称设有固定块，固定块上放置有网板。
关闭阀门，启动传送机构工作，将需要过滤的冷却液加入到处理箱中的传送机构上，传送机构将冷却液导流至过滤机构中，过滤机构即可对冷却液进行过滤，过滤后的冷却液进入到处理箱中，过滤完毕后，关闭传送机构，打开第一阀门，在楔形块的作用下将处理箱中的冷却液充分放出，重复上述操作步骤，即可实现对冷却液的不断过滤。
因为传送机构包括有第一支杆、第二支杆、电机、传送轮、传送带和导向板，连接杆顶部的中间竖直连接有第一支杆，第一支杆的顶部倾斜设有第二支杆，第二支杆的后侧左部安装有电机，电机的输出轴与第二支杆的后侧右部均设有传送轮，左右方的传送轮之间绕有传送带，处理箱内左侧壁的顶部设有导向板。启动电机工作，电机通过传送轮带动传送带移动，传送带移动即可对加入在其上的冷却液进行传送，同时导向板能够冷却液进行导向，使其更好的掉落到传送带上，当不需要对传送带进行传送时，关闭电机即可。
因为过滤机构包括有放置杆、网箱、连接板、拉线、拉环和卡杆，连接杆的顶部右侧与处理箱内右侧下部之间连接有放置杆，放置杆的顶部放置有网箱，网箱顶部的右侧连接有连接板，连接板的顶部设有拉线，拉线的另一端连接有拉环，处理箱的内右侧壁顶部设有与拉环配合的卡杆。经传送机构传送的冷却液进入到网箱中，操作者拉动拉环，拉环通过拉线带动连接板向上移动，连接板向上移动带动网箱在放置杆上滑动，不断拉动和释放拉线，即可带动网箱上下移动，网箱上下移动对其内的冷却液杂质进行过滤，当不需要对冷却液进行过滤时，将拉环卡在卡杆上即可。
因为还包括有回流机构，回流机构包括有固定板、收集箱、水泵、第二导管、漏斗、第三导管和第二阀门，左右侧支腿之间的底部连接有固定板，固定板的顶部设有收集箱，收集箱的内底壁安装有水泵，水泵的输出端连接有第二导管，固定板的右侧设有漏斗，漏斗顶部的左侧设有第三导管，第三导管的出水端位于收集箱的正上方，漏斗的底部设有第二阀门，第一导管伸入到漏斗内。关闭第一阀门，过滤后的冷却液进入到漏斗中，漏斗对冷却液进行一定的收集和静置，当漏斗中收集有较多的冷却液时，冷却液通过第三导管导流至收集箱中，此时即可启动水泵将收集箱中的冷却液通过第二导管导出，导出完毕后，关闭水泵，同时打开第二阀门，将漏斗中的冷却液放出即可。
因为还包括有辅助机构，辅助机构包括有第三支杆、L型杆、刮板和弹簧，放置杆顶部的左侧竖直连接有第三支杆，第三支杆位于网箱的左侧，第三支杆的顶部连接有L型杆，L型杆的右端转动式连接有刮板，刮板与L型杆之间连接有弹簧。刮板能够对传送带表面粘附的杂质进行刮除，同时弹簧能够使刮板更好的接触到传送带，提高刮板的使用效果。
因为还包括有固定块和网板，漏斗的内左右侧壁对称设有固定块，固定块上放置有网板。网板能够对冷却液中的杂质进行进一步的过滤，当网板上收集有一定的杂质后，关闭第一阀门，将网板取下并清洗干净后将其复位，再次打开第一阀门，即可再次进行过滤冷却液的操作。
本发明通过传送机构和过滤机构的相互配合，对加入到处理箱中的冷却液进行充分的过滤，同时利用回流机构和辅助机构的优化，达到了操作简单可靠、能过对冷却液进行充分过滤、占地面积小的效果。
附图说明

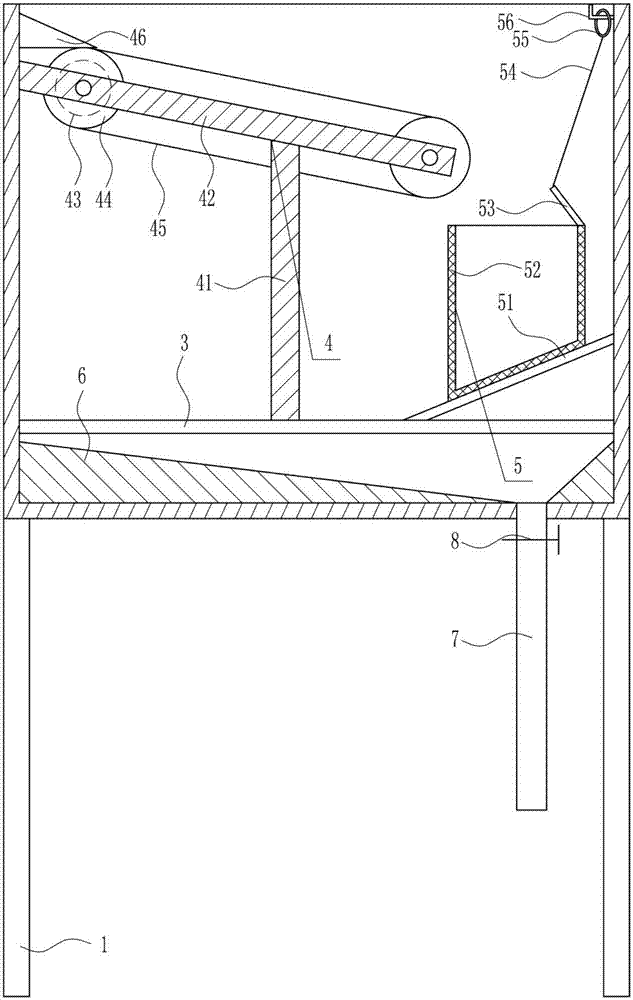

图1为本发明的第一种主视结构示意图。
图2为本发明的第二种主视结构示意图。
其中：1：支腿，2：处理箱，3：连接杆，4：传送机构，41：第一支杆，42：第二支杆，43：电机，44：传送轮，45：传送带，46：导向板，5：过滤机构，51：放置杆，52：网箱，53：连接板，54：拉线，55：拉环，56：卡杆，6：楔形块，7：第一导管，8：第一阀门，9：回流机构，91：固定板，92：收集箱，93：水泵，94：第二导管，95：漏斗，96：第三导管，97：第二阀门，10：辅助机构，101：第三支杆，102：L型杆，103：刮板，104：弹簧，11：固定块，12：网板。
具体实施方式
下面结合附图详细说明本发明的优选技术方案。
实施例1
一种五金用数控机床冷却液过滤装置，如图1-2所示，包括有支腿1、处理箱2、连接杆3、传送机构4、过滤机构5、楔形块6、第一导管7和第一阀门8，处理箱2的底部设有支腿1，处理箱2的内左右侧壁之间的底部连接有连接杆3，连接杆3的顶部安装有传送机构4，连接杆3顶部的右侧安装有过滤机构5，处理箱2内底部设有楔形块6，处理箱2的底部连接有第一导管7，第一导管7上设有第一阀门8。
实施例2
一种五金用数控机床冷却液过滤装置，如图1-2所示，包括有支腿1、处理箱2、连接杆3、传送机构4、过滤机构5、楔形块6、第一导管7和第一阀门8，处理箱2的底部设有支腿1，处理箱2的内左右侧壁之间的底部连接有连接杆3，连接杆3的顶部安装有传送机构4，连接杆3顶部的右侧安装有过滤机构5，处理箱2内底部设有楔形块6，处理箱2的底部连接有第一导管7，第一导管7上设有第一阀门8。
传送机构4包括有第一支杆41、第二支杆42、电机43、传送轮44、传送带45和导向板46，连接杆3顶部的中间竖直连接有第一支杆41，第一支杆41的顶部倾斜设有第二支杆42，第二支杆42的后侧左部安装有电机43，电机43的输出轴与第二支杆42的后侧右部均设有传送轮44，左右方的传送轮44之间绕有传送带45，处理箱2内左侧壁的顶部设有导向板46。
实施例3
一种五金用数控机床冷却液过滤装置，如图1-2所示，包括有支腿1、处理箱2、连接杆3、传送机构4、过滤机构5、楔形块6、第一导管7和第一阀门8，处理箱2的底部设有支腿1，处理箱2的内左右侧壁之间的底部连接有连接杆3，连接杆3的顶部安装有传送机构4，连接杆3顶部的右侧安装有过滤机构5，处理箱2内底部设有楔形块6，处理箱2的底部连接有第一导管7，第一导管7上设有第一阀门8。
传送机构4包括有第一支杆41、第二支杆42、电机43、传送轮44、传送带45和导向板46，连接杆3顶部的中间竖直连接有第一支杆41，第一支杆41的顶部倾斜设有第二支杆42，第二支杆42的后侧左部安装有电机43，电机43的输出轴与第二支杆42的后侧右部均设有传送轮44，左右方的传送轮44之间绕有传送带45，处理箱2内左侧壁的顶部设有导向板46。
过滤机构5包括有放置杆51、网箱52、连接板53、拉线54、拉环55和卡杆56，连接杆3的顶部右侧与处理箱2内右侧下部之间连接有放置杆51，放置杆51的顶部放置有网箱52，网箱52顶部的右侧连接有连接板53，连接板53的顶部设有拉线54，拉线54的另一端连接有拉环55，处理箱2的内右侧壁顶部设有与拉环55配合的卡杆56。
实施例4
一种五金用数控机床冷却液过滤装置，如图1-2所示，包括有支腿1、处理箱2、连接杆3、传送机构4、过滤机构5、楔形块6、第一导管7和第一阀门8，处理箱2的底部设有支腿1，处理箱2的内左右侧壁之间的底部连接有连接杆3，连接杆3的顶部安装有传送机构4，连接杆3顶部的右侧安装有过滤机构5，处理箱2内底部设有楔形块6，处理箱2的底部连接有第一导管7，第一导管7上设有第一阀门8。
传送机构4包括有第一支杆41、第二支杆42、电机43、传送轮44、传送带45和导向板46，连接杆3顶部的中间竖直连接有第一支杆41，第一支杆41的顶部倾斜设有第二支杆42，第二支杆42的后侧左部安装有电机43，电机43的输出轴与第二支杆42的后侧右部均设有传送轮44，左右方的传送轮44之间绕有传送带45，处理箱2内左侧壁的顶部设有导向板46。
过滤机构5包括有放置杆51、网箱52、连接板53、拉线54、拉环55和卡杆56，连接杆3的顶部右侧与处理箱2内右侧下部之间连接有放置杆51，放置杆51的顶部放置有网箱52，网箱52顶部的右侧连接有连接板53，连接板53的顶部设有拉线54，拉线54的另一端连接有拉环55，处理箱2的内右侧壁顶部设有与拉环55配合的卡杆56。
还包括有回流机构9，回流机构9包括有固定板91、收集箱92、水泵93、第二导管94、漏斗95、第三导管96和第二阀门97，左右侧支腿1之间的底部连接有固定板91，固定板91的顶部设有收集箱92，收集箱92的内底壁安装有水泵93，水泵93的输出端连接有第二导管94，固定板91的右侧设有漏斗95，漏斗95顶部的左侧设有第三导管96，第三导管96的出水端位于收集箱92的正上方，漏斗95的底部设有第二阀门97，第一导管7伸入到漏斗95内。
还包括有辅助机构10，辅助机构10包括有第三支杆101、L型杆102、刮板103和弹簧104，放置杆51顶部的左侧竖直连接有第三支杆101，第三支杆101位于网箱52的左侧，第三支杆101的顶部连接有L型杆102，L型杆102的右端转动式连接有刮板103，刮板103与L型杆102之间连接有弹簧104。
还包括有固定块11和网板12，漏斗95的内左右侧壁对称设有固定块11，固定块11上放置有网板12。
关闭阀门，启动传送机构4工作，将需要过滤的冷却液加入到处理箱2中的传送机构4上，传送机构4将冷却液导流至过滤机构5中，过滤机构5即可对冷却液进行过滤，过滤后的冷却液进入到处理箱2中，过滤完毕后，关闭传送机构4，打开第一阀门8，在楔形块6的作用下将处理箱2中的冷却液充分放出，重复上述操作步骤，即可实现对冷却液的不断过滤。
因为传送机构4包括有第一支杆41、第二支杆42、电机43、传送轮44、传送带45和导向板46，连接杆3顶部的中间竖直连接有第一支杆41，第一支杆41的顶部倾斜设有第二支杆42，第二支杆42的后侧左部安装有电机43，电机43的输出轴与第二支杆42的后侧右部均设有传送轮44，左右方的传送轮44之间绕有传送带45，处理箱2内左侧壁的顶部设有导向板46。启动电机43工作，电机43通过传送轮44带动传送带45移动，传送带45移动即可对加入在其上的冷却液进行传送，同时导向板46能够冷却液进行导向，使其更好的掉落到传送带45上，当不需要对传送带45进行传送时，关闭电机43即可。
因为过滤机构5包括有放置杆51、网箱52、连接板53、拉线54、拉环55和卡杆56，连接杆3的顶部右侧与处理箱2内右侧下部之间连接有放置杆51，放置杆51的顶部放置有网箱52，网箱52顶部的右侧连接有连接板53，连接板53的顶部设有拉线54，拉线54的另一端连接有拉环55，处理箱2的内右侧壁顶部设有与拉环55配合的卡杆56。经传送机构4传送的冷却液进入到网箱52中，操作者拉动拉环55，拉环55通过拉线54带动连接板53向上移动，连接板53向上移动带动网箱52在放置杆51上滑动，不断拉动和释放拉线54，即可带动网箱52上下移动，网箱52上下移动对其内的冷却液杂质进行过滤，当不需要对冷却液进行过滤时，将拉环55卡在卡杆56上即可。
因为还包括有回流机构9，回流机构9包括有固定板91、收集箱92、水泵93、第二导管94、漏斗95、第三导管96和第二阀门97，左右侧支腿1之间的底部连接有固定板91，固定板91的顶部设有收集箱92，收集箱92的内底壁安装有水泵93，水泵93的输出端连接有第二导管94，固定板91的右侧设有漏斗95，漏斗95顶部的左侧设有第三导管96，第三导管96的出水端位于收集箱92的正上方，漏斗95的底部设有第二阀门97，第一导管7伸入到漏斗95内。关闭第一阀门8，过滤后的冷却液进入到漏斗95中，漏斗95对冷却液进行一定的收集和静置，当漏斗95中收集有较多的冷却液时，冷却液通过第三导管96导流至收集箱92中，此时即可启动水泵93将收集箱92中的冷却液通过第二导管94导出，导出完毕后，关闭水泵93，同时打开第二阀门97，将漏斗95中的冷却液放出即可。
因为还包括有辅助机构10，辅助机构10包括有第三支杆101、L型杆102、刮板103和弹簧104，放置杆51顶部的左侧竖直连接有第三支杆101，第三支杆101位于网箱52的左侧，第三支杆101的顶部连接有L型杆102，L型杆102的右端转动式连接有刮板103，刮板103与L型杆102之间连接有弹簧104。刮板103能够对传送带45表面粘附的杂质进行刮除，同时弹簧104能够使刮板103更好的接触到传送带45，提高刮板103的使用效果。
因为还包括有固定块11和网板12，漏斗95的内左右侧壁对称设有固定块11，固定块11上放置有网板12。网板12能够对冷却液中的杂质进行进一步的过滤，当网板12上收集有一定的杂质后，关闭第一阀门8，将网板12取下并清洗干净后将其复位，再次打开第一阀门8，即可再次进行过滤冷却液的操作。
上面结合附图对本发明的实施方式作了详细说明，但是本发明并不限于上述实施方式，在本领域技术人员所具备的知识范围内，还可以在不脱离本发明宗旨的前提下做出各种变化。
