技术领域
本发明涉及一种电视柜，尤其涉及一种智能家居防灰型电视柜。
背景技术
智能家居是以住宅为平台，利用综合布线技术、网络通信技术、安全防范技术、自动控制技术、音视频技术将家居生活有关的设施集成，构建高效的住宅设施与家庭日程事务的管理系统，提升家居安全性、便利性、舒适性、艺术性，并实现环保节能的居住环境。
电视指利用电子技术及设备传送活动的图像画面和音频信号，即电视接收机，也是重要的广播和视频通信工具，电视用电的方法即时传送活动的视觉图像。同电影相似，电视利用人眼的视觉残留效应显现一帧帧渐变的静止图像，形成视觉上的活动图像。
现如今的电视主要是放置在电视柜顶部，电视为露天的，常年受灰尘污染，灰尘堆积多，影响画质，此时人们大都会手动擦拭电视屏幕，擦拭过程费时费力，而且很容易刮花电视机屏幕，缩短电视机的使用寿命，因此亟需研发一种存放电视的、有效防止灰尘堆积、有益于保持电视画质和清晰度的智能家居防灰型电视柜。
发明内容
(1)要解决的技术问题
本发明为了克服现如今的电视主要是放置在电视柜顶部，电视为露天的，常年受灰尘污染，灰尘堆积多，影响画质，此时人们大都会手动擦拭电视屏幕，擦拭过程费时费力，而且很容易刮花电视机屏幕，缩短电视机的使用寿命的缺点，本发明要解决的技术问题是提供一种存放电视的、有效防止灰尘堆积、有益于保持电视画质和清晰度的智能家居防灰型电视柜。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种智能家居防灰型电视柜，包括有柜体、伸缩装置和放置装置，柜体内底部中间设置有伸缩装置，伸缩装置顶部连接有放置装置。
优选地，伸缩装置包括有圆盘、转杆、电机、第一转轴、限位块、第一滑块和第一滑轨，柜体内底部中间前方设置有电机，电机顶部设置有第一转轴，第一转轴顶端设置有圆盘，圆盘顶部偏心位置铰接连接有转杆，柜体内底部中间后方设置有第一滑轨，第一滑轨上设置有第一滑块，第一滑块前侧与转杆后端铰接连接，第一滑块顶部与放置装置连接。
优选地，放置装置包括有放置槽、固定块、第一弹簧、压板和U形杆，第一滑块顶部设置有放置槽，放置槽内底部后侧设置有固定块，固定块顶部铰接连接有压板，压板底部与放置槽内底部之间连接有第一弹簧，压板前侧连接有U形杆。
优选地，还包括有闭合装置，柜体内后部设置有闭合装置，闭合装置包括有第一转门、第二转门、第二滑块、第三转门、第二滑轨和摆动杆，第一滑块后部左右两侧对称式铰接连接有摆动杆，柜体内底部后端对称式设置有第二滑轨，第二滑轨关于第一滑轨对称，第二滑轨上均设置有第二滑块，左侧的第二滑块前侧与左侧的摆动杆铰接连接，右侧的第二滑块前侧与右侧的摆动杆铰接连接，左侧的第二滑块顶部铰接连接有第二转门，右侧的第二滑块顶部铰接连接有第三转门，柜体内左后壁和右后壁上均转动式连接有第一转门，左侧的第一转门右侧与第二转门左侧转动式连接，右侧的第一转门左侧与第三转门右侧转动式连接。
优选地，还包括有挤压装置，放置槽内左右两侧均设置有挤压装置，挤压装置包括有第一轴承座、转轮、丝杆、第二轴承座、夹板、连杆、第二转轴和螺母，放置槽内后壁左右对称式设置有第二轴承座，第二轴承座上均安装有丝杆，丝杆上设置有螺母，螺母与丝杆配合，螺母顶部设置有连杆，连杆末端设置有夹板，夹板位于的第二轴承座内侧，放置槽左壁和右壁上均设置有第一轴承座，第一轴承座上均安装有第二转轴，第二转轴上设置有转轮，左侧的第二转轴与左侧的丝杆连接，右侧的第二转轴与右侧的丝杆连接。
优选地，还包括有第二弹簧、软垫和挡板，夹板前后对称式设置有挡板，挡板上设置有软垫，软垫垂直设置在挡板上，挡板与夹板之间连接有第二弹簧。
优选地，还包括有收集槽和拉环，柜体左后壁和右后壁上均设置有通孔，柜体左后壁和右后壁上均接触设置有收集槽，收集槽上设置有拉环。
优选地，还包括有遥控器、无线接收器和控制器，柜体右侧设置有无线接收器和控制器，控制器位于无线接收器前方，电机和无线接收器分别与控制器连接，无线接收器外侧设置有遥控器，遥控器与无线接收器通过信号连接。
工作原理：初始，电视机本被放置在放置装置内。当需要使用本装置时，为本装置插上电源，电视为了柜体内部。当需要看电视时，启动伸缩装置伸长，推动放置装置和电视向后运动至柜体后侧一定位置，伸缩装置停止工作，当不想看电视时，启动伸缩装置收缩，带动放置装置和电视向前运动至柜体内部，柜体可以帮电视机遮挡灰尘，电视机可以保持清晰，有益于保持观看视觉效果。
因为伸缩装置包括有圆盘、转杆、电机、第一转轴、限位块、第一滑块和第一滑轨，柜体内底部中间前方设置有电机，电机顶部设置有第一转轴，第一转轴顶端设置有圆盘，圆盘顶部偏心位置铰接连接有转杆，柜体内底部中间后方设置有第一滑轨，第一滑轨上设置有第一滑块，第一滑块前侧与转杆后端铰接连接，第一滑块顶部与放置装置连接，所以当需要看电视时，启动电机转动180°，第一转轴随之转动，带动圆盘转动180°，在此过程中，转杆摆动式向前运动，推动第一滑块向后运动，放置装置和电视随之向后运动，为了柜体前部，便于人近距离观看电视，当不想看电视时，在此启动电机转动180°，同理，第一转轴和圆盘转动180°，带动放置装置和电视向前运动至柜体内部。
因为放置装置包括有放置槽、固定块、第一弹簧、压板和U形杆，第一滑块顶部设置有放置槽，放置槽内底部后侧设置有固定块，固定块顶部铰接连接有压板，压板底部与放置槽内底部之间连接有第一弹簧，压板前侧连接有U形杆，初始电视被放置于放置槽内，U形杆将电视包围住，所以当需要取出电视时，人手动顺时针压压板，U形杆顺时针转动，电视不受包围保护，此时即可手动取下电视，随后放开压板，在第一弹簧的弹力作用下压板转动至复位。
因为还包括有闭合装置，柜体内后部设置有闭合装置，闭合装置包括有第一转门、第二转门、第二滑块、第三转门、第二滑轨和摆动杆，第一滑块后部左右两侧对称式铰接连接有摆动杆，柜体内底部后端对称式设置有第二滑轨，第二滑轨关于第一滑轨对称，第二滑轨上均设置有第二滑块，左侧的第二滑块前侧与左侧的摆动杆铰接连接，右侧的第二滑块前侧与右侧的摆动杆铰接连接，左侧的第二滑块顶部铰接连接有第二转门，右侧的第二滑块顶部铰接连接有第三转门，柜体内左后壁和右后壁上均转动式连接有第一转门，左侧的第一转门右侧与第二转门左侧转动式连接，右侧的第一转门左侧与第三转门右侧转动式连接，所以当需要看电视时，伸缩装置向后伸出，第一滑块向后运动，摆动杆向两侧摆动，推动第二滑块向两侧运动，在此过程中，第二转门逆时针摆动，第三转门顺时针摆动，第一转门向柜体内部摆动，一段时间后，电视完全露出，电机停止工作，当电视使用完毕后，启动伸缩装置收缩，第一滑块向前运动，同理，第二滑块向中间靠拢，使第二转门顺时针摆动，第三转门逆时针摆动，第一转门向外侧摆动，一段时间后，第二转门和第三转门闭合，将柜体内部和电视遮挡住，可以更好地保存电视，防灰效果更好。
因为还包括有挤压装置，放置槽内左右两侧均设置有挤压装置，挤压装置包括有第一轴承座、转轮、丝杆、第二轴承座、夹板、连杆、第二转轴和螺母，放置槽内后壁左右对称式设置有第二轴承座，第二轴承座上均安装有丝杆，丝杆上设置有螺母，螺母与丝杆配合，螺母顶部设置有连杆，连杆末端设置有夹板，夹板位于的第二轴承座内侧，放置槽左壁和右壁上均设置有第一轴承座，第一轴承座上均安装有第二转轴，第二转轴上设置有转轮，左侧的第二转轴与左侧的丝杆连接，右侧的第二转轴与右侧的丝杆连接，所以为了更好地保护固定电视，人可以手动控制挤压装置工作，手动转动两侧的转轮，使丝杆转动，带动螺母向中间靠拢，从而使连杆和夹板向中间靠拢，从两侧将电视夹住包围，当需要取下电视机时，同理，转动转轮，使夹板向两侧运动即可。
因为，还包括有第二弹簧、软垫和挡板，夹板前后对称式设置有挡板，挡板上设置有软垫，软垫垂直设置在挡板上，挡板与夹板之间连接有第二弹簧，所以两侧的软垫可以从前后两侧对电视进行夹紧，增强电视的稳固性。
因为还包括有收集槽和拉环，柜体左后壁和右后壁上均设置有通孔，柜体左后壁和右后壁上均接触设置有收集槽，收集槽上设置有拉环，所以人可以通过收集槽来收集物品，拓展本装置的使用功能，从而使本装置更加实用。
因为还包括有遥控器、无线接收器和控制器，柜体右侧设置有无线接收器和控制器，控制器位于无线接收器前方，电机和无线接收器分别与控制器连接，无线接收器外侧设置有遥控器，遥控器与无线接收器通过信号连接，所以当需要看电视或者不想看电视时，人可以通过遥控器发送指令给无线接收器，无线接收器接收信号且反馈给电机，电机根据指令工作，使电视的使用智能化。
控制器选择厦门海为科技有限公司生产的海为S24S0T型PLC控制器，主机外部24VDC供电，16路输入，8路输出。输入输出端口的定义为：X0为启动开关，X1为停止开关，X2为无线接收器；Y0为机。根据图11所示的电气控制原理图，所属领域的技术人员不需要创造性的劳动，通过编程即可实现控制器控制各部件按上述工作原理进行动作，并且可以实现实物的接线，充分地进行了本发明的技术公开，编程的相关指令都为现有技术，在此不再赘述。
(3)有益效果
本发明达到了存放电视的、有效防止灰尘堆积、有益于保持电视画质和清晰度的效果，本装置将电视放置于放置装置内，安放便利，利用伸缩装置使电视伸出或缩回至柜体内，不影响正常电视观看，而且可以防止电视落灰，有益于保持电视画质和清晰度。
附图说明

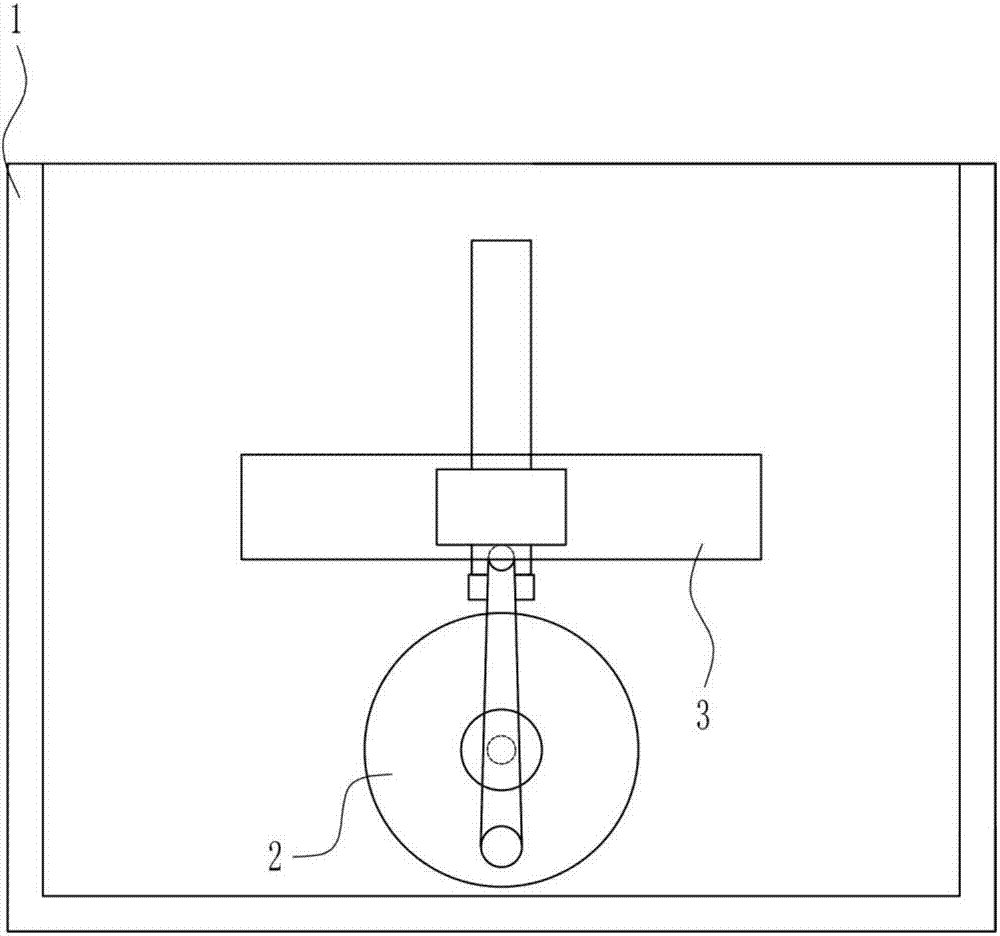

图1为本发明的第一种俯视结构示意图。
图2为本发明的伸缩装置的俯视结构示意图。
图3为本发明的放置装置的右视结构示意图。
图4为本发明的第二种俯视结构示意图。
图5为本发明的闭合装置的俯视结构示意图。
图6为本发明的放置装置的俯视结构示意图。
图7为本发明的左侧的挤压装置的俯视结构示意图。
图8为本发明部分俯视结构示意图。
图9为本发明的第三种俯视结构示意图。
图10为本发明的第四种俯视结构示意图。
图11为本发明的电气控制原理图。
附图中的标记为：1-柜体，2-伸缩装置，21-圆盘，22-转杆，23-电机，24-第一转轴，25-限位块，26-第一滑块，27-第一滑轨，3-放置装置，31-放置槽，32-固定块，33-第一弹簧，34-压板，35-U形杆，4-闭合装置，41-第一转门，42-第二转门，43-第二滑块，44-第三转门，45-第二滑轨，46-摆动杆，5-挤压装置，51-第一轴承座，52-转轮，53-丝杆，54-第二轴承座，55-夹板，56-连杆，57-第二转轴，58-螺母，6-第二弹簧，7-软垫，8-挡板，9-收集槽，10-通孔，11-拉环，12-遥控器，13-无线接收器，14-控制器。
具体实施方式
下面结合附图和实施例对本发明作进一步的说明。
实施例1
一种智能家居防灰型电视柜，如图1-11所示，包括有柜体1、伸缩装置2和放置装置3，柜体1内底部中间设置有伸缩装置2，伸缩装置2顶部连接有放置装置3。
实施例2
一种智能家居防灰型电视柜，如图1-11所示，包括有柜体1、伸缩装置2和放置装置3，柜体1内底部中间设置有伸缩装置2，伸缩装置2顶部连接有放置装置3。
伸缩装置2包括有圆盘21、转杆22、电机23、第一转轴24、限位块25、第一滑块26和第一滑轨27，柜体1内底部中间前方设置有电机23，电机23顶部设置有第一转轴24，第一转轴24顶端设置有圆盘21，圆盘21顶部偏心位置铰接连接有转杆22，柜体1内底部中间后方设置有第一滑轨27，第一滑轨27上设置有第一滑块26，第一滑块26前侧与转杆22后端铰接连接，第一滑块26顶部与放置装置3连接。
实施例3
一种智能家居防灰型电视柜，如图1-11所示，包括有柜体1、伸缩装置2和放置装置3，柜体1内底部中间设置有伸缩装置2，伸缩装置2顶部连接有放置装置3。
伸缩装置2包括有圆盘21、转杆22、电机23、第一转轴24、限位块25、第一滑块26和第一滑轨27，柜体1内底部中间前方设置有电机23，电机23顶部设置有第一转轴24，第一转轴24顶端设置有圆盘21，圆盘21顶部偏心位置铰接连接有转杆22，柜体1内底部中间后方设置有第一滑轨27，第一滑轨27上设置有第一滑块26，第一滑块26前侧与转杆22后端铰接连接，第一滑块26顶部与放置装置3连接。
放置装置3包括有放置槽31、固定块32、第一弹簧33、压板34和U形杆35，第一滑块26顶部设置有放置槽31，放置槽31内底部后侧设置有固定块32，固定块32顶部铰接连接有压板34，压板34底部与放置槽31内底部之间连接有第一弹簧33，压板34前侧连接有U形杆35。
实施例4
一种智能家居防灰型电视柜，如图1-11所示，包括有柜体1、伸缩装置2和放置装置3，柜体1内底部中间设置有伸缩装置2，伸缩装置2顶部连接有放置装置3。
伸缩装置2包括有圆盘21、转杆22、电机23、第一转轴24、限位块25、第一滑块26和第一滑轨27，柜体1内底部中间前方设置有电机23，电机23顶部设置有第一转轴24，第一转轴24顶端设置有圆盘21，圆盘21顶部偏心位置铰接连接有转杆22，柜体1内底部中间后方设置有第一滑轨27，第一滑轨27上设置有第一滑块26，第一滑块26前侧与转杆22后端铰接连接，第一滑块26顶部与放置装置3连接。
放置装置3包括有放置槽31、固定块32、第一弹簧33、压板34和U形杆35，第一滑块26顶部设置有放置槽31，放置槽31内底部后侧设置有固定块32，固定块32顶部铰接连接有压板34，压板34底部与放置槽31内底部之间连接有第一弹簧33，压板34前侧连接有U形杆35。
还包括有闭合装置4，柜体1内后部设置有闭合装置4，闭合装置4包括有第一转门41、第二转门42、第二滑块43、第三转门44、第二滑轨45和摆动杆46，第一滑块26后部左右两侧对称式铰接连接有摆动杆46，柜体1内底部后端对称式设置有第二滑轨45，第二滑轨45关于第一滑轨27对称，第二滑轨45上均设置有第二滑块43，左侧的第二滑块43前侧与左侧的摆动杆46铰接连接，右侧的第二滑块43前侧与右侧的摆动杆46铰接连接，左侧的第二滑块43顶部铰接连接有第二转门42，右侧的第二滑块43顶部铰接连接有第三转门44，柜体1内左后壁和右后壁上均转动式连接有第一转门41，左侧的第一转门41右侧与第二转门42左侧转动式连接，右侧的第一转门41左侧与第三转门44右侧转动式连接。
还包括有挤压装置5，放置槽31内左右两侧均设置有挤压装置5，挤压装置5包括有第一轴承座51、转轮52、丝杆53、第二轴承座54、夹板55、连杆56、第二转轴57和螺母58，放置槽31内后壁左右对称式设置有第二轴承座54，第二轴承座54上均安装有丝杆53，丝杆53上设置有螺母58，螺母58与丝杆53配合，螺母58顶部设置有连杆56，连杆56末端设置有夹板55，夹板55位于的第二轴承座54内侧，放置槽31左壁和右壁上均设置有第一轴承座51，第一轴承座51上均安装有第二转轴57，第二转轴57上设置有转轮52，左侧的第二转轴57与左侧的丝杆53连接，右侧的第二转轴57与右侧的丝杆53连接。
还包括有第二弹簧6、软垫7和挡板8，夹板55前后对称式设置有挡板8，挡板8上设置有软垫7，软垫7垂直设置在挡板8上，挡板8与夹板55之间连接有第二弹簧6。
还包括有收集槽9和拉环11，柜体1左后壁和右后壁上均设置有通孔10，柜体1左后壁和右后壁上均接触设置有收集槽9，收集槽9上设置有拉环11。
还包括有遥控器12、无线接收器13和控制器14，柜体1右侧设置有无线接收器13和控制器14，控制器14位于无线接收器13前方，电机23和无线接收器13分别与控制器14连接，无线接收器13外侧设置有遥控器12，遥控器12与无线接收器13通过信号连接。
工作原理：初始，电视机本被放置在放置装置3内。当需要使用本装置时，为本装置插上电源，电视为了柜体1内部。当需要看电视时，启动伸缩装置2伸长，推动放置装置3和电视向后运动至柜体1后侧一定位置，伸缩装置2停止工作，当不想看电视时，启动伸缩装置2收缩，带动放置装置3和电视向前运动至柜体1内部，柜体1可以帮电视机遮挡灰尘，电视机可以保持清晰，有益于保持观看视觉效果。
因为伸缩装置2包括有圆盘21、转杆22、电机23、第一转轴24、限位块25、第一滑块26和第一滑轨27，柜体1内底部中间前方设置有电机23，电机23顶部设置有第一转轴24，第一转轴24顶端设置有圆盘21，圆盘21顶部偏心位置铰接连接有转杆22，柜体1内底部中间后方设置有第一滑轨27，第一滑轨27上设置有第一滑块26，第一滑块26前侧与转杆22后端铰接连接，第一滑块26顶部与放置装置3连接，所以当需要看电视时，启动电机23转动180°，第一转轴24随之转动，带动圆盘21转动180°，在此过程中，转杆22摆动式向前运动，推动第一滑块26向后运动，放置装置3和电视随之向后运动，为了柜体1前部，便于人近距离观看电视，当不想看电视时，在此启动电机23转动180°，同理，第一转轴24和圆盘21转动180°，带动放置装置3和电视向前运动至柜体1内部。
因为放置装置3包括有放置槽31、固定块32、第一弹簧33、压板34和U形杆35，第一滑块26顶部设置有放置槽31，放置槽31内底部后侧设置有固定块32，固定块32顶部铰接连接有压板34，压板34底部与放置槽31内底部之间连接有第一弹簧33，压板34前侧连接有U形杆35，初始电视被放置于放置槽31内，U形杆35将电视包围住，所以当需要取出电视时，人手动顺时针压压板34，U形杆35顺时针转动，电视不受包围保护，此时即可手动取下电视，随后放开压板34，在第一弹簧33的弹力作用下压板34转动至复位。
因为还包括有闭合装置4，柜体1内后部设置有闭合装置4，闭合装置4包括有第一转门41、第二转门42、第二滑块43、第三转门44、第二滑轨45和摆动杆46，第一滑块26后部左右两侧对称式铰接连接有摆动杆46，柜体1内底部后端对称式设置有第二滑轨45，第二滑轨45关于第一滑轨27对称，第二滑轨45上均设置有第二滑块43，左侧的第二滑块43前侧与左侧的摆动杆46铰接连接，右侧的第二滑块43前侧与右侧的摆动杆46铰接连接，左侧的第二滑块43顶部铰接连接有第二转门42，右侧的第二滑块43顶部铰接连接有第三转门44，柜体1内左后壁和右后壁上均转动式连接有第一转门41，左侧的第一转门41右侧与第二转门42左侧转动式连接，右侧的第一转门41左侧与第三转门44右侧转动式连接，所以当需要看电视时，伸缩装置2向后伸出，第一滑块26向后运动，摆动杆46向两侧摆动，推动第二滑块43向两侧运动，在此过程中，第二转门42逆时针摆动，第三转门44顺时针摆动，第一转门41向柜体1内部摆动，一段时间后，电视完全露出，电机23停止工作，当电视使用完毕后，启动伸缩装置2收缩，第一滑块26向前运动，同理，第二滑块43向中间靠拢，使第二转门42顺时针摆动，第三转门44逆时针摆动，第一转门41向外侧摆动，一段时间后，第二转门42和第三转门44闭合，将柜体1内部和电视遮挡住，可以更好地保存电视，防灰效果更好。
因为还包括有挤压装置5，放置槽31内左右两侧均设置有挤压装置5，挤压装置5包括有第一轴承座51、转轮52、丝杆53、第二轴承座54、夹板55、连杆56、第二转轴57和螺母58，放置槽31内后壁左右对称式设置有第二轴承座54，第二轴承座54上均安装有丝杆53，丝杆53上设置有螺母58，螺母58与丝杆53配合，螺母58顶部设置有连杆56，连杆56末端设置有夹板55，夹板55位于的第二轴承座54内侧，放置槽31左壁和右壁上均设置有第一轴承座51，第一轴承座51上均安装有第二转轴57，第二转轴57上设置有转轮52，左侧的第二转轴57与左侧的丝杆53连接，右侧的第二转轴57与右侧的丝杆53连接，所以为了更好地保护固定电视，人可以手动控制挤压装置5工作，手动转动两侧的转轮52，使丝杆53转动，带动螺母58向中间靠拢，从而使连杆56和夹板55向中间靠拢，从两侧将电视夹住包围，当需要取下电视机时，同理，转动转轮52，使夹板55向两侧运动即可。
因为，还包括有第二弹簧6、软垫7和挡板8，夹板55前后对称式设置有挡板8，挡板8上设置有软垫7，软垫7垂直设置在挡板8上，挡板8与夹板55之间连接有第二弹簧6，所以两侧的软垫7可以从前后两侧对电视进行夹紧，增强电视的稳固性。
因为还包括有收集槽9和拉环11，柜体1左后壁和右后壁上均设置有通孔10，柜体1左后壁和右后壁上均接触设置有收集槽9，收集槽9上设置有拉环11，所以人可以通过收集槽9来收集物品，拓展本装置的使用功能，从而使本装置更加实用。
因为还包括有遥控器12、无线接收器13和控制器14，柜体1右侧设置有无线接收器13和控制器14，控制器14位于无线接收器13前方，电机23和无线接收器13分别与控制器14连接，无线接收器13外侧设置有遥控器12，遥控器12与无线接收器13通过信号连接，所以当需要看电视或者不想看电视时，人可以通过遥控器12发送指令给无线接收器13，无线接收器13接收信号且反馈给电机23，电机23根据指令工作，使电视的使用智能化。
控制器14选择厦门海为科技有限公司生产的海为S24S0T型PLC控制器14，主机外部24VDC供电，16路输入，8路输出。输入输出端口的定义为：X0为启动开关，X1为停止开关，X2为无线接收器13；Y0为机。根据图11所示的电气控制原理图，所属领域的技术人员不需要创造性的劳动，通过编程即可实现控制器14控制各部件按上述工作原理进行动作，并且可以实现实物的接线，充分地进行了本发明的技术公开，编程的相关指令都为现有技术，在此不再赘述。
以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
