技术领域
本发明涉及计算机技术领域，尤其涉及一种计算机硬件插槽。
背景技术
计算机俗称电脑，是现代一种用于高速计算的电子计算机器，可以进行数值计算，又可以进行逻辑计算，还具有存储记忆功能，是能够按照程序运行，自动、高速处理海量数据的现代化智能电子设备，由硬件系统和软件系统所组成。
计算机与硬件连接时，往往使用插槽进行连接，但现有计算机硬件插槽一般使用弹片卡紧式连接方式进行固定，连接不够牢靠，容易松动，导致计算机硬件设备无法正常工作，影响工作人员的使用，且该连接方式，结构过于简单，长期插拔摩擦会磨损插槽，缩短插槽的使用寿命低。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种计算机硬件插槽。
为了实现上述目的，本发明采用了如下技术方案：一种计算机硬件插槽，包括计算机壳和硬件本体，所述计算机壳的上端侧壁固定连接有插座，且插座的上端侧壁开设有开设有向上的插槽，所述插槽的内底壁固定连接有第一连接芯，所述硬件本体的下端侧壁固定连接有与第一连接芯匹配的第二连接芯，且硬件本体插设于插槽中设置，所述第一连接芯与第二连接芯相抵设置，所述插座的两侧侧壁横向开设有与插槽连通设置的安装通孔，且安装通孔中插设有横向设置的插杆，所述插杆的一端延伸至插槽中设置并与硬件本体的侧壁相抵设置，且插杆的另一端延伸至插座的外侧并固定连接有竖直设置拉杆。
作为上述技术方案的进一步描述：
所述插座的侧壁设有两个横向设置的滑腔，且两个滑腔分别位于两个安装通孔的下方设置，所述滑腔中滑动连接有滑块，且滑块靠近拉杆的一侧侧壁固定连接有横向设置的连杆，所述插座侧壁开设有与滑腔连通设置的通孔，且连杆远离滑块的一端贯穿通孔并与拉杆的侧壁固定连接。
作为上述技术方案的进一步描述：
所述安装通孔侧壁开设有横向设置的安装槽，且安装槽的两侧内壁固定连接有横向设置的支杆，所述支杆上套设有滑套，且滑套靠近插槽的一侧侧壁通过第一弹簧与安装槽的侧壁固定连接，所述第一弹簧套设在支杆上设置，所述滑套远离安装槽的一侧侧壁通过衔接块与插杆的侧壁固定连接。
作为上述技术方案的进一步描述：
所述支杆呈圆柱型设置，且支杆的侧壁与滑套的贯穿孔内壁滑动连接设置。
作为上述技术方案的进一步描述：
所述滑块靠近拉杆的一侧侧壁通过第二弹簧与滑腔的内壁固定连接，且第二弹簧套设在连杆上设置。
作为上述技术方案的进一步描述：
所述拉杆远离插杆的一侧侧壁固定连接有拉块。
作为上述技术方案的进一步描述：
所述插杆与硬件本体相抵的一侧侧壁固定连接有抵板，且抵板远离插杆的一侧侧壁粘贴有橡胶垫。
作为上述技术方案的进一步描述：
所述插座的外表面涂覆有防水材料。
本发明具有如下有益效果：当需要取下硬件本体时，只需拉动拉块，带动插杆往远离插槽的方向位移，将抵板与硬件本体分离，硬件本体失去限制，即可完成硬件本体的更换，操作简单，改变了传统的弹片固定连接方式，不会对硬件本体的插入端造成磨损，延长硬件本体的使用寿命，且在拉动拉杆的同时，由于滑块与滑腔滑动连接，与连杆固定的滑块跟随拉杆位移，第二弹簧受到挤压产生弹力，且由于滑套与支杆滑动连接，与衔接块固定的滑套跟随插杆位移，第一弹簧受到拉扯产生收缩力，当松开拉块时，第二弹簧由于弹力作用和第一弹簧的收缩力作用将抵板与硬件本体牢牢抵紧，对硬件本体形成固定，连接更牢靠，安装方便。
附图说明

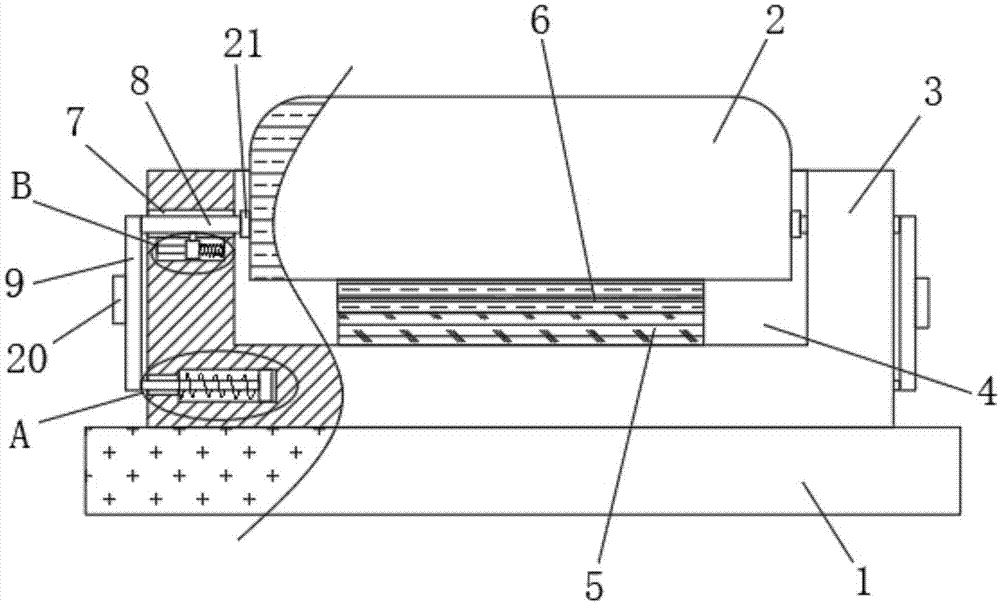

图1为本发明提出的一种计算机硬件插槽的结构示意图；
图2为图1中A处的放大结构示意图；
图3为图1中B处的放大结构示意图。
图例说明：
1、计算机机壳；2、硬件本体；3、插座；4、插槽；5、第一连接芯；6、第二连接芯；7、安装通孔；8、插杆；9、拉杆；10、滑腔；11、滑块；12、连杆；13、通孔；14、安装槽；15、支杆；16、滑套；17、第一弹簧；18、衔接块；19、第二弹簧；20、拉块；21、抵板。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
在本发明的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制；术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性，此外，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
参照图1-3，本发明提供的一种实施例：一种计算机硬件插槽，包括计算机壳1和硬件本体2，计算机壳1的上端侧壁固定连接有插座3，且插座3的上端侧壁开设有开设有向上的插槽4，插槽4的内底壁固定连接有第一连接芯5，硬件本体2的下端侧壁固定连接有与第一连接芯5匹配的第二连接芯6，且硬件本体2插设于插槽4中设置，第一连接芯5与第二连接芯6相抵设置，插座3的两侧侧壁横向开设有与插槽4连通设置的安装通孔7，且安装通孔7中插设有横向设置的插杆8，插杆8的一端延伸至插槽4中设置并与硬件本体2的侧壁相抵设置，且插杆8的另一端延伸至插座3的外侧并固定连接有竖直设置拉杆9，当需要取下硬件本体2时，只需拉动拉块20，带动插杆8往远离插槽4的方向位移，将抵板21与硬件本体2分离，硬件本体2失去限制，即可完成硬件本体2的更换，操作简单，改变了传统的弹片固定连接方式，不会对硬件本体2的插入端造成磨损，延长硬件本体2的使用寿命；
插座3的侧壁设有两个横向设置的滑腔10，且两个滑腔10分别位于两个安装通孔7的下方设置，滑腔10中滑动连接有滑块11，且滑块11靠近拉杆9的一侧侧壁固定连接有横向设置的连杆12，插座3侧壁开设有与滑腔10连通设置的通孔13，且连杆12远离滑块11的一端贯穿通孔13并与拉杆9的侧壁固定连接，在拉动拉杆9的同时，由于滑块11与滑腔10滑动连接，与连杆12固定的滑块11跟随拉杆9位移，第二弹簧19受到挤压产生弹力；
安装通孔7侧壁开设有横向设置的安装槽14，且安装槽14的两侧内壁固定连接有横向设置的支杆15，支杆15上套设有滑套16，且滑套16靠近插槽4的一侧侧壁通过第一弹簧17与安装槽14的侧壁固定连接，第一弹簧17套设在支杆15上设置，滑套16远离安装槽14的一侧侧壁通过衔接块18与插杆8的侧壁固定连接，滑块11靠近拉杆9的一侧侧壁通过第二弹簧19与滑腔10的内壁固定连接，且第二弹簧19套设在连杆12上设置，由于滑套16与支杆15滑动连接，与衔接块18固定的滑套16跟随插杆8位移，第一弹簧17受到拉扯产生收缩力，当松开拉块20时，第二弹簧19由于弹力作用和第一弹簧17的收缩力作用将抵板21与硬件本体2牢牢抵紧，对硬件本体2形成固定，连接更牢靠，安装方便；
支杆15呈圆柱型设置，减小摩擦，且支杆15的侧壁与滑套16的贯穿孔内壁滑动连接设置，便于滑套16滑动，拉杆9远离插杆8的一侧侧壁固定连接有拉块20，方便拉动拉杆9，插杆8与硬件本体2相抵的一侧侧壁固定连接有抵板21，增加接触面积，相抵时更牢靠，且抵板21远离插杆8的一侧侧壁粘贴有橡胶垫，增加摩擦力，同时防止抵板21与硬件本体2摩擦损坏，插座3的外表面涂覆有防水材料，提高插座3的防水性，延长本装置的使用寿命。
工作原理：当需要取下硬件本体2时，只需拉动拉块20，带动插杆8往远离插槽4的方向位移，将抵板21与硬件本体2分离，硬件本体2失去限制，即可完成硬件本体2的更换，操作简单，改变了传统的弹片固定连接方式，不会对硬件本体2的插入端造成磨损，延长硬件本体2的使用寿命，且在拉动拉杆9的同时，由于滑块11与滑腔10滑动连接，与连杆12固定的滑块11跟随拉杆9位移，第二弹簧19受到挤压产生弹力，且由于滑套16与支杆15滑动连接，与衔接块18固定的滑套16跟随插杆8位移，第一弹簧17受到拉扯产生收缩力，当松开拉块20时，第二弹簧19由于弹力作用和第一弹簧17的收缩力作用将抵板21与硬件本体2牢牢抵紧，对硬件本体2形成固定，连接更牢靠，安装方便。
最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
