技术领域
本发明属于工业锅炉领域，特别涉及一种屏式过热器。
背景技术
在工业锅炉中，锅炉屏式过热器出口的主蒸汽(又称为过热蒸汽)温度是锅炉机组的重要控制参数，其控制品质的好坏直接影响整个机组的安全和经济运行。由于工业锅炉屏式过热器在运行过程中，其温度已接近过热器金属最高承受温度，蒸汽温度过高会使过热器管道强度降低，使用寿命减少，现有技术一般为对过热蒸汽进行降温处理，例如华北电力大学的专利新型锅炉主蒸汽温度调节装置及控制方法（参考专利文献CN107166360A），重庆大学的专利锅炉主蒸汽温度多参量智能控制（参考专利文献CN107218594）。
发明内容
本发明提供了一种屏式过热器，其能够根据屏式过热器中的蒸汽温度上升幅度动态地调整屏式过热器换热管的间距，防止屏式过热器中的蒸汽温度过高导致管道受损。
其包括换热部、数据部和控制部，所述控制部根据数据部的检测结果动态地控制换热部的运行；
所述换热部包括多个并列布置的U形换热管，以及用于固定U形换热管的固定机构，其中，
每个U形换热管的两个端部都安装有一个套筒，套筒的内径与换热管的外径相适配，换热管被拉动时，其端部可在套筒内移动，但不会脱离套筒；
固定机构包括多个交叉型连杆，每个交叉型连杆分别通过其两臂交点处的铆钉固定于上方的换热管上，位于最上方的换热管上的交叉型连杆的两臂之间安装有伸缩杆，伸缩杆与位于换热管上的电机连接，固定机构在电机和伸缩杆的作用下可调节换热管之间的间距；
所述数据部用于采集用户使用高温蒸汽的使用量和/或使用时间的历时数据；
所述控制部与数据部和电机信号连接；
控制部根据所述历时数据的统计，判断下一时段的使用高温蒸汽的波动变化；
当下一时段的使用量的增幅超过设定值，锅炉需要产生大量的高温蒸汽以满足使用需求，则控制部控制电机带动伸缩杆使交叉型连杆两臂之间的夹角变大，交叉型连杆的高度减小，换热管之间的间距减小，从而使烟气从换热管的表面流过，增大高温烟气与换热管的接触时间和接触量，提高蒸汽的过热速率；
当下一时段的使用量的降幅超过设定值，控制部控制电机带动伸缩杆使交叉型连杆两臂之间的夹角减小，交叉型连杆的高度增加，换热管之间的间距增大，从而使部分高温烟气从换热管之间穿过，减小高温烟气与换热管的接触时间和接触量，降低蒸汽的过热速率；
其中，电机带动伸缩杆的速度，与所述增幅或所述降幅成正比，也即，增幅或降幅越大，换热管之间的间距调整得越快。
本发明的有益效果是：本发明根据蒸汽温度与烟气温度的差值控制换热管之间的间距，从而控制高温烟气与换热管接触的时间和量，使蒸汽的过热速率合理化、安全化。
附图说明

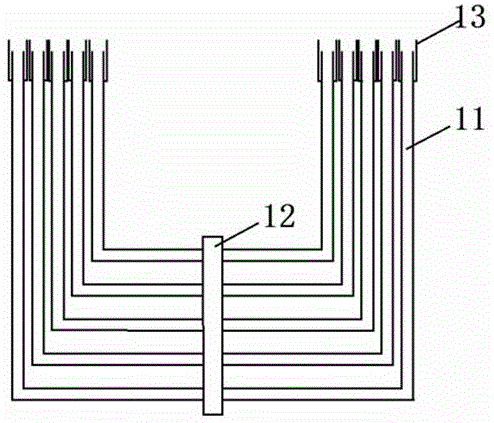

图1示出了换热管示意图；
图2示出了固定机构示意图；
图3示出了原理组成框图。
具体实施方式
下面参照附图，详细描述本系统的结构以及所实现的功能。
一种屏式过热器，其包括换热部1、数据部2和控制部3，所述控制部3根据数据部2的检测结果动态地控制换热部1的运行；
所述换热部1包括多个并列布置的U形换热管11，以及用于固定U形换热管的固定机构12，其中，
每个U形换热管11的两个端部都安装有一个套筒13，套筒13的内径与换热管11的外径相适配，换热管11被拉动时，其端部可在套筒13内移动，但不会脱离套筒13；
固定机构12包括多个交叉型连杆121，每个交叉型连杆121分别通过其两臂交点处的铆钉固定于上方的换热管上，位于最上方的换热管上的交叉型连杆的两臂之间安装有伸缩杆122，伸缩杆122与位于换热管上的电机123连接，固定机构12在电机和伸缩杆的作用下可调节换热管11之间的间距；
所述数据部2用于采集用户使用高温蒸汽的使用量和/或使用时间的历时数据；
所述控制部3与数据部2和电机123信号连接；
当下一时段的使用量的增幅超过设定值，锅炉需要产生大量的高温蒸汽以满足使用需求，则控制部3控制电机123带动伸缩杆122使交叉型连杆121两臂之间的夹角变大，交叉型连杆121的高度减小，换热管11之间的间距减小，从而使烟气从换热管的表面流过，增加高温烟气与换热管的接触时间和接触量，提高蒸汽的过热速率；
当下一时段的使用量的降幅超过设定值，控制部3控制电机123带动伸缩杆122使交叉型连杆121两臂之间的夹角减小，交叉型连杆121的高度增加，换热管11之间的间距增大，从而使部分高温烟气从换热管之间穿过，减小高温烟气与换热管的接触时间和接触量，降低蒸汽的过热速率；
其中，电机123带动伸缩杆122的速度，与所述增幅或所述降幅成正比，也即，增幅或降幅越大，换热管11之间的间距调整得越快。
