技术领域
本发明涉及一种在物联网智能控制下的带保护结构的印章结构，特别是涉及一种基于物联网带保护装置的受控记录印章和配套用的印台。
背景技术
在企事业政府等办公单位，为了使公章等印鉴能够高效可控的使用，在网络智能技术发展的支持下，促使在印章上结合控制、采样、计数、存储等手段得以能够实现，如在印章上设置锁止机构、认证机构、记录机构、无线通讯机构等，在具有锁止功能印章锁止状态下，如果误盖章施压容易损坏锁止机构，即使没有锁止机构也容易误盖而产生无效印次，这仍有待于采用技术手段加以解决。
发明内容
为了解决上述问题，本发明提供了一种基于物联网带保护装置的受控记录印章。
本发明采用的技术方案为：一种基于物联网带保护装置的受控记录印章，包括壳体，其特征在于壳体上连接有能够向下突出于转印面的保护凸起，保护凸起连接有限制其向上移动到转印面上部的上行限制部，壳体上连接有解除上行限制部对保护凸起上行进行限制的解锁驱动部，上行限制部连接有将其限制在解锁位的锁止块，锁止块连接有向下探出转印面的能够上行解除其锁止的上行限制部的行程块。
进一步的，所述解锁驱动部为手动拨块或电磁驱动器。
进一步的，所述保护凸起连接有限制其向下移动到转印面下部的下行限制部。
进一步的，所述转印面上设有过孔，过孔内设有由上孔探出转印面的开关。
进一步的，所述开关为行程开关，行程开关具有通过上孔探出转印面的行程杆，保护凸起超过或与行程杆下端平齐。
进一步的，行程杆顶端设有转印字符载体。
进一步的，所述开关为压感开关或光敏开关。
进一步的，所述开关连接有控制器，控制器连有存储器；控制器或连接有身份认证模块。
进一步的，所述行程杆具有受控的锁止机构。
与所述基于物联网带保护装置的受控记录印章配套使用的印台，包括印台壳体，印台壳体内设有与转印面对应的含油墨体，其特征在于含油墨体与保护凸起相对处设有凹陷。
进一步的，所述含油墨体在与转印面过孔相对位置设有凹陷。
本发明保护时保护凸起向下突出于转印面，在上行限制部作用下而不会回缩，当需要正式盖章且准备完成后，拨动解锁驱动部使上行限制部至解锁位被锁止块止动，盖章过程中保护凸起与纸面接触上移不受限制，同时行程块上行解除锁止块对上行限制部的锁止，盖章完成抬起后保护凸起下移复位再次被上行限制部锁止，需要再次有意识的拨动解锁驱动部才可以盖章，可有效防止误压而产生无效印次，还可在设有锁止机构时防止误盖章施压损坏锁止机构。
附图说明

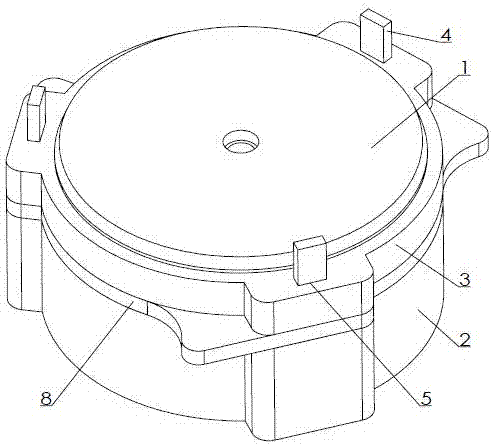

图1为本发明实施例整体示意图。
图2为本发明实施例剖示示意图。
图3为本发明实施例分解意图。
图中标号名称：1转印体；2上壳；3下壳；4保护凸起；5竖孔；6第一弹力体；7上行限制部；8解锁驱动部；9第二弹力体；10锁止块；11第三弹力体；12凸台；13卡扣；14卡槽。
具体实施方式
本发明实施例如图1至3所示，该基于物联网带保护装置的受控记录印章，用于设有智能控制电路的印章，智能控制电路可以在盖章过程中可以完成数据采集，为了防止转印体的转印面误盖而产生无效盖印次数，本申请内容是智能控制部分之外的用于获得更好控制有效盖印的技术方案，提供更准确有效的盖章信号，本印章包括转印体1、壳体，转印体为具有转印面并沾附印油转印到纸面的部件，现在一般多为可浸润油墨微孔柔性材料，当然也不排除现有其他材料，如光敏垫，如需要印泥的橡胶或木、石、金属等硬质材料，壳体分为上壳2和下壳3，转印体连接在下壳的基板下部，下面为一转印面，壳体上连接有能够向下突出于转印面的保护凸起4，保护凸起配合在下壳边缘竖孔5内并向下伸张，保护凸起连接有向下施力使其能够向下突出于转印面的第一弹力体6，保护凸起设有一限制下行行程的凸台12，保护凸起连接有压在其上端的限制其向上移动到转印面上部的上行限制部7，上行限制部连接有解锁驱动部8，本实施例解锁驱动部为环形，拨动解锁驱动部可带动上行限制部使其解除对保护凸起的限制，上行限制部连接有施力方向使其保持在锁止位的第二弹力体9，本实施例为弹片，上行限制部连接有将其限制在解锁位的锁止块10，锁止块可卡在上行限制部边缘使其保持在解锁位，本实施例采用的是通过卡扣13和卡槽14保持解锁位，锁止块连接有将其推向与上行限制部锁止方向的第三弹力体11，锁止块连接有向下探出转印面的能够在盖章时上行解除其锁止的上行限制部的行程块，行程块可单独设置，本实施例利用可上行的保护凸起替代，能够顶起锁止块解锁锁止块。本发明保护时保护凸起向下突出于转印面，在上行限制部作用下而不会回缩盖不了章，此时盖章压力通过保护凸起作用在壳体上，当需要正式盖章且准备完成后，拨动解锁驱动部使上行限制部至解锁位被锁止块止动，盖章过程中保护凸起与纸面接触上移不受限制，上行限制部上行过程中顶动锁止块，解除锁止块对上行限制部的锁止，上行限制部复位顶在保护凸起侧面，盖章完成抬起后保护凸起下移复位，上行限制部至保护凸起上部，凸起上部再次被上行限制部锁止，需要再次有意识的拨动解锁驱动部才可以盖章，可有效防止误压而产生无效印次，还可在设有锁止机构时防止误盖章施压损坏锁止机构。
实施时，保护凸起可分散单个或多个设置，也可以设置为一个整体环形；保护凸起除了设置在侧面，还可设置在转印面的图案区域内，穿过设置，解锁驱动部也可设置为直线驱动部件或撬杆式驱动结构，解锁驱动部可为手动拨块，也可为电磁驱动器，利用电磁铁驱动；保护凸起连接有限制其向下移动到转印面下部的下行限制部，可以你控制其下行。
实施时，可在转印面上设有过孔，过孔内设有由上孔探出转印面的开关，该监测开关使用时转印面每次落到纸张上监测开关都会动作输出监测到的信号，监测区域为转印面为转印面覆盖，每次盖章均可检测到，开关可为行程开关，行程开关具有通过上孔探出转印面的行程杆，保护凸起超过或与行程杆下端平齐，行程杆顶端可设有转印字符载体；开关也可是测距开关、光感开关，探测距离为由上孔探出转印面，盖印时可同样提供开关的作用，本申请中开关是指能够通过信号采集确认盖印事件发生的部件，包含机械和电子取样，包括通过采样信号直接或间接处理获得事件确认。开关可为两个以上，盖章时能同时获得多个事件发生确认信号，可以结构相同，也可以是不同结构，如机械开关、光电开关、压感开关、测距开关、光感开关，可为智能控制电路提供辅助确认信号，使判断更准确；开关连接有控制器，控制器连有存储器，控制器或连接有身份认证模块，可连接有线或无线通讯模块，具有物联网操控功能。行程杆可连接具有受控的锁止机构，平时锁止装置锁止印章不能盖章，可通过智能控制电路控制器控制其解锁和锁止，如电磁锁止机构，通过铁芯翻转动作对行程杆进行轴向限制或解锁，锁止点可为锁销或锁扣等现有结构，行程杆可通过复位弹簧复位或通过开关复位弹力复位；盖章时通过授权和/或身份认证智能控制电路解锁锁止装置。上壳体和下壳体通过侧板叠套闭合形成一电路组件防护腔，闭合其叠套高度可以是全部等高叠套，也可以是一高一矮部分叠套；下壳体和/或上壳体上设有电线接口，用于USB等通讯、充电连接，开口靠近上壳底部，各弹力体可采用弹簧或弹片等具有弹力的部件。
一种与所述基于物联网带保护装置的受控记录印章配套使用的印台，用于当印章转印体为橡胶或硬质章时，设有印台壳体，印台壳体内设有与转印体对应的含油墨体，含油墨体与保护凸起相对处设有凹陷，可以在沾印泥的时候不用保护凸起动作，含油墨体在还可与转印面过孔相对位置设有凹陷，凹陷可以防止形成杆动作，也可为行程杆顶部转印字符载体提供印油。
综上所述仅为本发明较佳实施例，本申请还包括所述技术特征不同组合实现的技术方案，凡依本申请所做的等效修饰和现有技术添加均视为本发明技术范畴。
