技术领域
本发明涉及淋浴技术领域，尤其涉及一种具有节水功能的淋浴装置。
背景技术
淋浴是人们日常洗浴过程中最常用的沐浴方式，现代生活中，为了保证良好的洗浴体验，多数家庭均会配备热水器烧制热水，但是开始洗浴时热水器与淋浴的莲蓬头之间预存的冷水无法预热，导致开始洗浴时，莲蓬头总会先喷出部分冷水。
目前人们洗澡时往往会将这部分冷水放掉，虽然一次量较少，但长期以往便会造成大量的水资源浪费。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种具有节水功能的淋浴装置。
为了实现上述目的，本发明采用了如下技术方案：
一种具有节水功能的淋浴装置，包括壳体以及贯穿设置在壳体左侧的热水管和冷水管，所述壳体的右侧贯穿设有出水管，所述热水管位于壳体内的一端安装有仅允许水进入壳体内的第一单向阀，所述热水管的内顶部设有沿竖直方向设置的凹槽，所述凹槽内滑动连接有滑块，所述滑块的下端固定连接有记忆金属片，所述记忆金属片常温状态扭成麻花状，且在温度超过变态温度时呈片状，所述热水管的内底部贯穿设有转轴，所述转轴与热水管转动密封连接，所述转轴的上端固定连接在记忆金属片的下端，所述冷水管与出水管位于壳体内的一端分别安装有第一阀门和第二阀门，所述第一阀门与第二阀门的阀杆上分别固定连接有第一齿轮和第二齿轮，所述转轴上安装有两个第三齿轮，两个所述第三齿轮分别与第一齿轮和第二齿轮相啮合，所述壳体的侧壁安装有储水装置。
优选地，所述热水管位于壳体内的部分套设有保温套。
优选地，所述储水装置包括固定连接在壳体侧壁的储水囊，所述壳体与储水囊连通，且连通处安装有仅允许水进入储水囊内的第二单向阀，所述冷水管与储水囊连通，且连通处安装有仅允许水进入冷水管内的第三单向阀。
优选地，所述转轴采用导热性差的陶瓷板材料制成。
本发明具有以下有益效果：
1、通过忆金属片在受热的过程中发生变态带动转轴转动，转轴转动通过第三齿轮带动第二齿轮和第一齿轮转动，第二齿轮和第一齿轮转动使第二阀门和第一阀门打开，进而使热水和冷水在壳体内混合，混合后的水从出水管流出，储存在储水囊内的水通过第二单向阀进入冷水管内进行使用，减少了水资源的浪费。
2、热水在接通后，由于冷水的流出量是固定的，只需通过阀门调整热水的流出量即可控制水温，方便使用。
附图说明

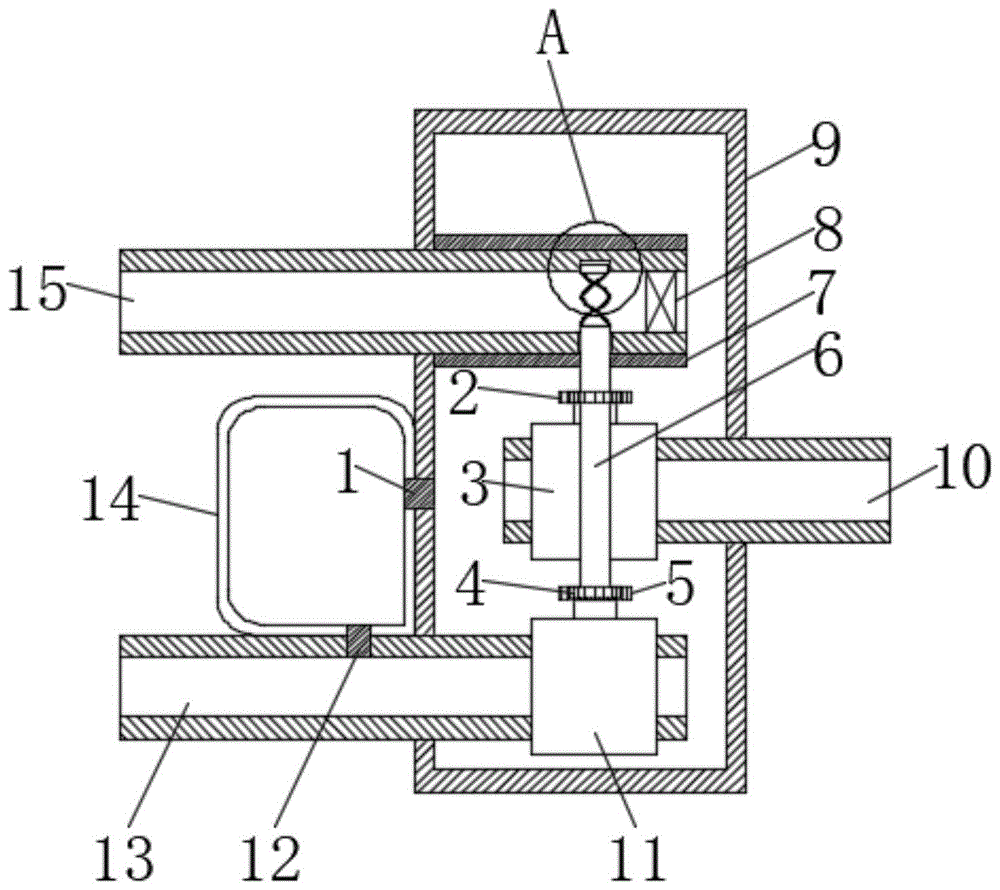

图1为本发明提出的一种具有节水功能的淋浴装置的结构示意图；
图2为图1中的A处结构放大示意图。
图中：1第二单向阀、2第二齿轮、3第二阀门、4第三齿轮、5第一齿轮、6转轴、7保温套、8第一单向阀、9壳体、10出水管、11第一阀门、12第三单向阀、13冷水管、14储水囊、15热水管、16滑块、17凹槽、18记忆金属片。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
参照图1-2，一种具有节水功能的淋浴装置，包括壳体9以及贯穿设置在壳体9左侧的热水管15和冷水管13，壳体9的右侧贯穿设有出水管10，热水管15位于壳体9内的部分套设有保温套7，保温套7可以降低壳体9内的冷水对记忆金属片18的影响，使记忆金属片18对温度更加的灵敏，热水管15位于壳体9内的一端安装有仅允许水进入壳体9内的第一单向阀8，热水管15的内顶部设有沿竖直方向设置的凹槽17，凹槽17内滑动连接有滑块16，滑块16的下端固定连接有记忆金属片18，记忆金属片18常温状态扭成麻花状，且在温度超过变态温度时呈片状，热水管15的内底部贯穿设有转轴6，转轴6采用导热性差的陶瓷板材料制成，陶瓷板材料制成的转轴6可以有效的防止壳体9内的冷水使记忆金属片18变热过慢，造成热水浪费，转轴6与热水管15转动密封连接，转轴6的上端固定连接在记忆金属片18的下端，冷水管13与出水管10位于壳体9内的一端分别安装有第一阀门11和第二阀门3，第一阀门11与第二阀门3的阀杆上分别固定连接有第一齿轮5和第二齿轮2，转轴6上安装有两个第三齿轮4，两个第三齿轮4分别与第一齿轮5和第二齿轮2相啮合。
壳体9的侧壁安装有储水装置，储水装置包括固定连接在壳体9侧壁的储水囊14，壳体9与储水囊14连通，且连通处安装有仅允许水进入储水囊14内的第二单向阀1，冷水管13与储水囊14连通，且连通处安装有仅允许水进入冷水管13内的第三单向阀12。
本发明中，初始状态下，第一阀门11与第二阀门3均处于关闭状态，热水管15刚流出的水温度较低，水经过第二单向阀1进入储水囊14内储存，当高温水流过记忆金属片18时，记忆金属片18达到变态温度，记忆金属片18由麻花状扭成片状，记忆金属片18在扭动的过程中带动转轴6转动，转轴6转动通过第三齿轮4带动第二齿轮2和第一齿轮5转动，第二齿轮2和第一齿轮5转动使第二阀门3和第一阀门11打开，进而使热水和冷水在壳体9内混合，混合后的水从出水管10流出，储存在储水囊14内的水通过第二单向阀12进入冷水管13内进行使用，减少了水资源的浪费。
以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
