技术领域
本发明涉及一种激光水平装置，更具体的说是一种3D绿激光线水平仪。
背景技术
随着城市的发展，人们对现在的建筑的精度越来越高，最原始的墨线对于现代的建筑存着一定的局限性，标记长度不够，方向单一，作业之后会在表面上留下痕迹，携带式可能会造成墨汁的泄露等问题。
发明内容
本发明涉及一种激光水平装置，更具体的说是一种3D绿激光线水平仪包括滚动滑轮、圆环支撑底盘、十字花旋转固定支架、激光投射装置固定下底盘、激光投射装置旋转上底盘、旋转装置固定罩、激光投射装置，可以解决现有的标记长度不够，方向单一，作业之后会在表面上留下痕迹，携带式可能会造成墨汁的泄露等问题。
所述的滚动滑轮是由轱辘、轱辘连接转动轴、滚动滑轮支撑柱、滚动滑轮转动套筒、滚动滑轮安装固定板构成，轱辘安装在轱辘连接转动轴，轱辘和轱辘连接转动轴上的轴承过盈配合，滚动滑轮支撑柱安装在轱辘连接转动轴上，滚动滑轮支撑柱和轱辘连接转动轴螺纹配合，滚动滑轮支撑柱安装在滚动滑轮转动套筒上，滚动滑轮支撑柱和滚动滑轮转动套筒间隙配合，滚动滑轮转动套筒安装在滚动滑轮安装固定板上。
圆环支撑底盘是由带槽圆环底座、安装固定板和安装固定板连接螺母构成，安装固定板安装在带槽圆环底座，安装固定板连接螺母安装在带槽圆环底座上，安装固定板连接螺母和带槽圆环底座螺纹配合，安装固定板和安装固定板连接螺母配合。
所述的可调节方向十字底盘支撑架是由水平支撑柱、垂直支撑柱、内置拉筋、垂直支撑柱拉筋盖、旋转方向限位块、旋转方向限位块顶位弹簧、弹簧限位板、水平垂直支撑柱加固管构成，水平支撑柱安装在水平垂直支撑柱加固管上，水平支撑柱和水平垂直支撑柱加固管螺纹配合，垂直支撑柱安装在水平垂直支撑柱加固管上，垂直支撑柱和水平垂直支撑柱加固管上螺纹配合，旋转方向限位块安装在水平支撑柱上，旋转方向限位块和水平支撑柱间隙配合，旋转方向限位块顶位弹簧安装在水平支撑柱上，旋转方向限位块顶位弹簧和在水平支撑柱间隙配合，旋转方向限位块顶位弹簧和旋转方向限位块配合，弹簧限位板安装在水平支撑柱上，弹簧限位板和水平支撑柱过盈配合，弹簧限位板和旋转方向限位块顶位弹簧配合，内置拉筋安装在水平支撑柱上，内置拉筋和水平支撑柱间隙配合，内置拉筋安装在垂直支撑柱上，内置拉筋和垂直支撑柱间隙配合，内置拉筋和旋转方向限位块配合，内置拉筋和弹簧限位板间隙配合，垂直支撑柱拉筋盖安装在垂直支撑柱上，垂直支撑柱拉筋盖和垂直支撑柱上间隙配合，垂直支撑柱拉筋盖和内置拉筋配合。
所述的激光投射装置固定下底盘是由固定带孔圆盘、连接铁柱、旋转装置弹簧限位盖、投影装置转动装置固定夹构成，连接铁柱安装在固定带孔圆盘上，旋转装置弹簧限位盖安装在连接铁柱上，旋转装置弹簧限位盖和连接铁柱螺纹配合，投影装置转动装置固定夹安装在固定带孔圆盘上。
所述的投影装置转动装置固定夹是由转动折页、带连接杆折页、带孔半圆环、无孔半圆环、螺母帽、螺纹柱构成，带连接杆折页安装在转动折页上，连接杆折页和转动折页间隙配合，带孔半圆环安装在转动折页上，无孔半圆环安装在带连接杆折页上，螺纹柱安装在无孔半圆环上，螺纹柱和带孔半圆环间隙配合，螺母帽安装在螺纹柱上，螺母帽和螺纹柱螺纹配合，螺母帽和带孔半圆环配合。
所述的激光投射装置旋转上底盘是由旋转上底盘、限位柱、弹簧安装槽、弹簧、连接固定螺母构成，限位柱安装在旋转上底盘上，弹簧安装槽安装在旋转上底盘上，弹簧安装在旋转上底盘上，弹簧和弹簧安装槽配合，连接固定螺母安装在旋转上底盘上，连接固定螺母和旋转上底盘螺纹配合。
所述的旋转装置固定罩是由圆柱形罩体和带孔固定槽构成，带孔固定槽按住安装在圆柱形罩体上。
所述的激光投射装置是由螺纹孔滑动伸缩条、把手螺母帽、射线装置旋转控制盘、射线发射装置构成，把手螺母帽安装在螺纹孔滑动伸缩条上，把手螺母帽和螺纹孔滑动伸缩条螺纹配合，射线装置旋转控制盘安装在射线发射装置上，射线装置旋转控制盘和射线发射装置间隙配合，射线发射装置安装在螺纹孔滑动伸缩条上，射线发射装置和螺纹孔滑动伸缩条间隙配合，射线装置旋转控制盘和螺纹孔滑动伸缩条间隙配合。
圆环支撑底盘安装在滚动滑轮上，滚动滑轮安装固定板和带槽圆环底座配合，通过螺栓连接，十字花旋转固定支架安装在圆环支撑底盘内部，带槽圆环底座和水平支撑柱配合，旋转方向限位块和带槽圆环底座配合，水平支撑柱和安装固定板配合，激光投射装置固定下底盘安装在十字花旋转固定支架上，投影装置转动装置固定夹和垂直支撑柱配合，带孔半圆环和垂直支撑柱配合，无孔半圆环和垂直支撑柱配合，激光投射装置旋转上底盘安装在激光投射装置固定下底盘，限位柱和固定带孔圆盘间隙配合，连接铁柱和旋转上底盘配合，弹簧和螺母帽配合，旋转装置固定罩安装在激光投射装置旋转上底盘，圆柱形罩体和旋转上底盘配合，连接固定螺母和圆柱形罩体配合，激光投射装置安装在旋转装置固定罩上，螺纹孔滑动伸缩条和圆柱形罩体配合，螺纹孔滑动伸缩条和带孔固定槽配合。
作为本技术方案的进一步优化，本发明一种3D绿激光线水平仪所述的滚动滑轮的数量有四个。
作为本技术方案的进一步优化，本发明一种3D绿激光线水平仪所述的滚动滑轮的轱辘有两个。
作为本技术方案的进一步优化，本发明一种3D绿激光线水平仪所述的圆环支撑底盘的安装固定板有四个，安装固定板连接螺母有四个。
作为本技术方案的进一步优化，本发明一种3D绿激光线水平仪所述的：十字花旋转固定支架的水平支撑柱有四个，垂直支撑柱拉筋盖有四个，旋转方向限位块有四个，旋转方向限位块顶位弹簧有四个。
作为本技术方案的进一步优化，本发明一种3D绿激光线水平仪所述的激光投射装置旋转上底盘的限位柱有四个。
作为本技术方案的进一步优化，本发明一种3D绿激光线水平仪所述的旋转装置固定罩的带孔固定槽有两个。
作为本技术方案的进一步优化，本发明一种3D绿激光线水平仪所述的：激光投射装置的螺纹孔滑动伸缩条有两个，射线装置旋转控制盘有两个。
本发明一种3D绿激光线水平仪有益效果为：
本发明涉及一种激光水平装置，更具体的说是一种3D绿激光线水平仪。可以解决现有的标记长度不够，方向单一，作业之后会在表面上留下痕迹，携带式可能会造成墨汁的泄露等问题。
附图说明
下面结合附图和具体实施方法对本发明做进一步详细的说明。

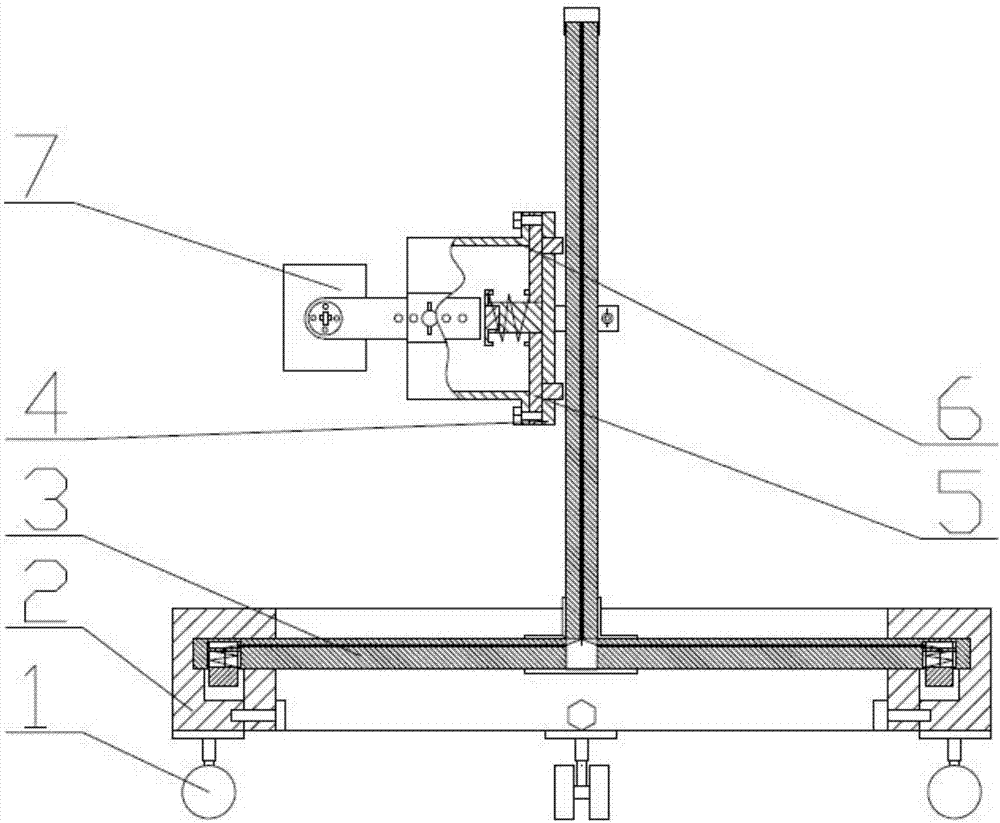

图1为本发明一种3D绿激光线水平仪的整体结构示意图。
图2为本发明一种3D绿激光线水平仪的滚动滑轮1结构示意图。
图3为本发明一种3D绿激光线水平仪的圆环支撑底盘2构示意图。
图4为本发明一种3D绿激光线水平仪的十字花旋转固定支架3结构示意图。
图5为本发明一种3D绿激光线水平仪的激光投射装置固定下底盘4结构示意图。
图6为本发明一种3D绿激光线水平仪的投影装置转动装置固定夹4-4结构示意图。
图7为本发明一种3D绿激光线水平仪的激光投射装置旋转上底盘5结构示意图。
图8为本发明一种3D绿激光线水平仪的圆柱形罩体6结构示意图。
图9为本发明一种3D绿激光线水平仪的激光投射装置7结构示意图。
图中：滚动滑轮1；轱辘1-1；轱辘连接转动轴1-2；滚动滑轮支撑柱1-3；滚动滑轮转动套筒1-4；滚动滑轮安装固定板1-5；圆环支撑底盘2；带槽圆环底座2-1；固定板2-2；固定板连接螺母2-3；十字花旋转固定支架3；水平支撑柱3-1；垂直支撑柱3-2；内置拉筋3-3；垂直支撑柱拉筋盖3-4；旋转方向限位块3-5；旋转方向限位块顶位弹簧3-6；弹簧限位板3-7；水平垂直支撑柱加固管3-8；激光投射装置固定下底盘4；固定带孔圆盘4-1；连接铁柱4-2；旋转装置弹簧限位盖4-3；投影装置转动装置固定夹4-4；转动折页4-4-1；带连接杆折页4-4-2；带孔半圆环4-4-3；无孔半圆环4-4-4；螺母帽4-4-5；螺纹柱4-4-6；激光投射装置旋转上底盘5；旋转上底盘5-1；限位柱5-2；弹簧安装槽5-3；弹簧5-4；连接固定螺母5-5；旋转装置固定罩6；圆柱形罩体6-1；带孔固定槽6-2；激光投射装置7；螺纹孔滑动伸缩条7-1；把手螺母帽7-2；射线装置选装控制盘7-3；射线发射装置7-4。
具体实施方式
具体实施方式一：
下面结合图1、2、3、4、5、6、7、8、9说明本实施方式，本发明主要解决的技术问题是提供一种3D绿激光线水平仪，包括滚动滑轮1、圆环支撑底盘2、十字花旋转固定支架3、激光投射装置固定下底盘4、激光投射装置旋转上底盘5、旋转装置固定罩6、激光投射装置7，可以解决现有的标记长度不够，方向单一，作业之后会在表面上留下痕迹，携带式可能会造成墨汁的泄露等问题。
所述的滚动滑轮1是由轱辘1-1、轱辘连接转动轴1-2、滚动滑轮支撑柱1-3、滚动滑轮转动套筒1-4、滚动滑轮安装固定板1-5构成，轱辘1-1带动整个装置的移动，轱辘连接转动轴1-2减少移动时的摩擦力，滚动滑轮转动套筒1-4让装置可以改变移动的方向，滚动滑轮安装固定板1-5方便连接和固定，轱辘1-1安装在轱辘连接转动轴1-2，轱辘1-1和轱辘连接转动轴1-2上的轴承过盈配合，滚动滑轮支撑柱1-3安装在轱辘连接转动轴1-2上，滚动滑轮支撑柱1-3和轱辘连接转动轴1-2螺纹配合，滚动滑轮支撑柱1-3安装在滚动滑轮转动套筒1-4上，滚动滑轮支撑柱1-3和滚动滑轮转动套筒1-4间隙配合，滚动滑轮转动套筒1-4安装在滚动滑轮安装固定板1-5上。
所述的圆环支撑底盘2是由带槽圆环底座2-1、安装固定板2-2和安装固定板连接螺母2-3构成，带槽圆环底座2-1支撑装置安装其他的部件，安装固定板2-2让带槽圆环底座2-1成个完整的圆环，安装固定板连接螺母2-3加固安装固定板2-2和带槽圆环底座2-1配合，固定板2-2安装在带槽圆环底座2-1，安装固定板连接螺母2-3安装在带槽圆环底座2-1上，安装固定板连接螺母2-3和带槽圆环底座2-1螺纹配合，安装固定板2-2和安装固定板连接螺母2-3配合。
所述的可调节方向十字底盘支撑架3是由水平支撑柱3-1、垂直支撑柱3-2、内置拉筋3-3、垂直支撑柱拉筋盖3-4、旋转方向限位块3-5、旋转方向限位块顶位弹簧3-6、弹簧限位板3-7、水平垂直支撑柱加固管3-8构成，水平支撑柱3-1安装其他零件和带槽圆环底座2-1配合，垂直支撑柱3-2让激光投射装置7可以调节高度，内置拉筋3-3调节旋转方向限位块3-5的高度，方便转动，旋转方向限位块顶位弹簧3-6将旋转方向限位块3-5复位，弹簧限位板3-7限制旋转方向限位块顶位弹簧3-6的位置，水平垂直支撑柱加固管3-8加固水平支撑柱3-1和垂直支撑柱3-2的位置，水平支撑柱3-1安装在水平垂直支撑柱加固管3-8上，水平支撑柱3-1和水平垂直支撑柱加固管3-8螺纹配合，垂直支撑柱3-2安装在水平垂直支撑柱加固管3-8上，垂直支撑柱3-2和水平垂直支撑柱加固管3-8上螺纹配合，旋转方向限位块3-5安装在水平支撑柱3-1上，旋转方向限位块3-5和水平支撑柱3-1间隙配合，旋转方向限位块顶位弹簧3-6安装在水平支撑柱3-1上，旋转方向限位块顶位弹簧3-6和在水平支撑柱3-1间隙配合，旋转方向限位块顶位弹簧3-6和旋转方向限位块3-5配合，弹簧限位板3-7安装在水平支撑柱3-1上，弹簧限位板3-7和水平支撑柱3-1过盈配合，弹簧限位板3-7和旋转方向限位块顶位弹簧3-6配合，内置拉筋3-3安装在水平支撑柱3-1上，内置拉筋3-3和水平支撑柱3-1间隙配合，内置拉筋3-3安装在垂直支撑柱3-2上，内置拉筋3-3和垂直支撑柱3-2间隙配合，内置拉筋3-3和旋转方向限位块3-5配合，内置拉筋3-3和弹簧限位板3-7间隙配合，垂直支撑柱拉筋盖3-4安装在垂直支撑柱3-2上，垂直支撑柱拉筋盖3-4和垂直支撑柱3-2上间隙配合，垂直支撑柱拉筋盖3-4和内置拉筋3-3配合。
所述的激光投射装置固定下底盘4是由固定带孔圆盘4-1、连接铁柱4-2、旋转装置弹簧限位盖4-3、投影装置转动装置固定夹4-4构成，固定带孔圆盘4-1当做投射装置7的底盘，连接铁柱4-2配合弹簧5-4让激光投射装置固定下底盘4和激光投射装置旋转上底盘配合的更紧密，投影装置转动装置固定夹4-4将所述的激光投射装置固定下底盘4固定在十字花旋转固定支架3上，旋转装置弹簧限位盖4-3安装限制弹簧5-4的位置，连接铁柱4-2安装在固定带孔圆盘4-1上，旋转装置弹簧限位盖4-3安装在连接铁柱4-2上，旋转装置弹簧限位盖4-3和连接铁柱4-2螺纹配合，投影装置转动装置固定夹4-4安装在固定带孔圆盘4-1上。
所述的投影装置转动装置固定夹4-4是由转动折页4-4-1、带连接杆折页4-4-2、带孔半圆环4-4-3、无孔半圆环4-4-4、螺母帽4-4-5、螺纹柱4-4-6构成，带连接杆折页4-4-2安装在转动折页4-4-1上，连接杆折页4-4-2和转动折页4-4-1间隙配合，带孔半圆环4-4-3安装在转动折页4-4-1上，无孔半圆环4-4-4安装在带连接杆折页4-4-2上，螺纹柱4-4-6安装在无孔半圆环4-4-4上，螺纹柱4-4-6和带孔半圆环4-4-3间隙配合，螺母帽4-4-5安装在螺纹柱4-4-6上，螺母帽4-4-5和螺纹柱4-4-6螺纹配合，螺母帽4-4-5和带孔半圆环4-4-3配合。
所述的激光投射装置旋转上底盘5是由旋转上底盘5-1、限位柱5-2、弹簧安装槽5-3、弹簧5-4、连接固定螺母5-5构成，旋转上底盘5-1连接旋转装置固定罩6，限位柱5-2可以限制激光投射装置旋转上底盘5和激光投射装置固定下底盘4之间先对的位置关系，弹簧安装槽5-3方便安装弹簧5-4，连接固定螺母5-5加固激光投射装置旋转上底盘5和旋转装置固定罩6的位置关系，限位柱5-2安装在旋转上底盘5-1上，弹簧安装槽5-3安装在旋转上底盘5-1上，弹簧5-4安装在旋转上底盘5-1上，弹簧5-4和弹簧安装槽5-3配合，连接固定螺母5-5安装在旋转上底盘5-1上，连接固定螺母5-5和旋转上底盘5-1螺纹配合。
所述的旋转装置固定罩6是由圆柱形罩体6-1和带孔固定槽6-2构成，圆柱形罩体6-1罩住激光投射装置固定下底盘和激光投射装置旋转上底盘5，带孔固定槽6-2可以调节激光投射装置7的位置，带孔固定槽6-2按住安装在圆柱形罩体6-1上。
所述的激光投射装置7是由螺纹孔滑动伸缩条7-1、把手螺母帽7-2、射线装置旋转控制盘7-3、射线发射装置7-4构成，把手螺母帽7-2调节固定长度，射线装置旋转控制盘7-3调节角度，射线发射装置7-4发射条状光线，把手螺母帽7-2安装在螺纹孔滑动伸缩条7-1上，把手螺母帽7-2和螺纹孔滑动伸缩条螺纹配合，射线装置旋转控制盘7-3安装在射线发射装置7-4上，射线装置旋转控制盘7-3和射线发射装置7-4间隙配合，射线发射装置7-4安装在螺纹孔滑动伸缩条7-1上，射线发射装置7-4和螺纹孔滑动伸缩条7-1间隙配合，射线装置旋转控制盘7-3和螺纹孔滑动伸缩条7-1间隙配合。
圆环支撑底盘2安装在滚动滑轮1上，滚动滑轮安装固定板1-5和带槽圆环底座2-1配合，通过螺栓连接，十字花旋转固定支架3安装在圆环支撑底盘2内部，带槽圆环底座2-1和水平支撑柱3-1配合，旋转方向限位块3-5和带槽圆环底座2-1配合，水平支撑柱3-1和安装固定板2-2配合，激光投射装置固定下底盘4安装在十字花旋转固定支架3上，投影装置转动装置固定夹4-4和垂直支撑柱3-2配合，带孔半圆环4-4-3和垂直支撑柱3-2配合，无孔半圆环4-4-4和垂直支撑柱3-2配合，激光投射装置旋转上底盘5安装在激光投射装置固定下底盘4，限位柱5-2和固定带孔圆盘4-1间隙配合，连接铁柱4-2和旋转上底盘5-1配合，弹簧5-4和螺母帽4-4-5配合，旋转装置固定罩6安装在激光投射装置旋转上底盘5，圆柱形罩体6-1和旋转上底盘5-1配合，连接固定螺母5-5和圆柱形罩体6-1配合，激光投射装置7安装在旋转装置固定罩6上，螺纹孔滑动伸缩条7-1和圆柱形罩体6-1配合，螺纹孔滑动伸缩条7-1和带孔固定槽6-2配合。
具体实施方式二：
下面结合图1、2、3、4、5、6、7、8、9说明本实施方式，本实施方式对实施方式一作进一步说明，所述的滚动滑轮1的数量有四个。
具体实施方式三：
下面结合图1、2、3、4、5、6、7、8、9说明本实施方式，本实施方式对实施方式一作进一步说明，所述的滚动滑轮1的轱辘1-1有两个。
具体实施方式四：
下面结合图1、2、3、4、5、6、7、8、9说明本实施方式，本实施方式对实施方式一作进一步说明，所述的圆环支撑底盘2的安装固定板2-2有四个，安装固定板连接螺母2-3有四个。
具体实施方式五：
下面结合图1、2、3、4、5、6、7、8、9说明本实施方式，本实施方式对实施方式一作进一步说明，所述的圆环支撑底盘2的安装固定板2-2有四个，安装固定板连接螺母2-3有四个。
具体实施方式六：
下面结合图1、2、3、4、5、6、7、8、9说明本实施方式，本实施方式对实施方式一作进一步说明，所述的激光投射装置旋转上底盘5的限位柱5-2有四个。
具体实施方式七：
下面结合图1、2、3、4、5、6、7、8、9说明本实施方式，本实施方式对实施方式一作进一步说明，所述的旋转装置固定罩6的带孔固定槽6-2有两个。
具体实施方式八：
下面结合图1、2、3、4、5、6、7、8、9说明本实施方式，本实施方式对实施方式一作进一步说明，所述的激光投射装置7的螺纹孔滑动伸缩条7-1有两个，射线装置旋转控制盘7-3有两个。
本发明的工作原理是：
一种3D绿激光线水平仪的工作原理是推动滚动滑轮1的位置可以改变仪器的位置，当拉起垂直支撑柱拉筋盖3-4时，内置拉筋3-3就会跟着一起向上移动，内置拉筋3-3就会拉着旋转方向限位块3-5向上移动，旋转方向限位块3-5就不足以对十字花旋转固定支架3造成限位，十字花旋转固定支架3就可以在圆环支撑底盘中转动，当到达下一个位置的时候，松开垂直支撑柱拉筋盖3-4，在旋转方向限位块顶位弹簧3-6的作用下趋势旋转方向限位块3-5复位，旋转方向限位块3-5就有对对十字花旋转固定支架3有限位的作用了，当高度不够时，可以调节投影装置转动装置固定夹4-4和垂直支撑柱3-2紧密程度，然后选定适当的高度在将投影装置转动装置固定夹4-4加紧，当要改变线的垂直和水平方向时，将激光投射装置旋转上底盘5向外拉，直到限位柱5-2脱离激光投射装置固定下底盘4时，将将激光投射装置旋转上底盘5选装90度慢慢放手复位即可完成，当需要向天花板或者地面上投影时，调节射线装置选装控制盘7-3和螺纹孔滑动伸缩条7-1的角度位置即可。
当然，上述说明并非对本发明的限制，本发明也不仅限于上述举例，本技术领域的普通技术人员在本发明的实质范围内所做出的变化、改型、添加或替换，也属于本发明的保护范围。
