技术领域
本发明涉及船舶设备技术领域，具体为一种可以预防被卡住的石块碎裂的船锚。
背景技术
船锚是锚泊设备的主要部件，是一种铁制的停船器具，使用铁链连在船上，把锚抛在水底，可以使船停稳，随着海洋开发向深水推进，对锚泊提出了更高的要求，在深水中，要求锚链下端与海底相切以保证锚的抓力，同时要求锚可以海底地形的差异作出调整。
在一些特殊的海域，海底存在大量的石块，这些石块有大有小，有硬有软，如果轮船想要在这种海域下锚，则卡住锚头的就是这些石块，一旦轮船遇到暴风大浪情况时，船锚就要承受巨大的拉力，如果石块出现碎裂，船锚就需要重新寻找石块卡住，但这个过程会使轮船受到巨大惯性冲击力，对轮压缩弹簧船的安全造成巨大影响。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种可以预防被卡住的石块碎裂的船锚，具备在石块碎裂后可以继续固定船锚等优点，解决了传统装置无法在石块碎裂后可以继续固定船锚的问题。
(二)技术方案
为实现上述在石块碎裂后可以继续固定船锚的目的，本发明提供如下技术方案：一种可以预防被卡住的石块碎裂的船锚，包括锚干，所述锚干的顶部固定连接有吊环，所述锚干的左侧通过锚臂固定连接有锚头，所述锚干的底部固定连接有冲头，所述锚干的右侧转动连接有伸缩杆，所述锚干的右侧且位于伸缩杆的底部通过锚臂固定连接有锚钩，所述伸缩杆与锚干之间连接有压缩弹簧，所述伸缩杆的左侧且位于压缩弹簧的下方固定连接有拉绳，所述拉绳的左端固定连接有转轮，所述转轮的内部固定连接有连杆，所述连杆的底部转动连接有顶杆，所述顶杆的底部固定连接有下垫板，所述下垫板的顶部固定连接有底部弹簧，所述底部弹簧的顶部固定连接有上垫板，所述下垫板的底部且穿过冲头固定连接有承接杆。
优选的，所述底部弹簧达到最大压缩变形量时，压缩弹簧处于最大收缩状态，使压缩弹簧的弹力储存到最大。
优选的，所述压缩弹簧与伸缩杆滑动连接，压缩弹簧与锚干是固定连接，使伸缩杆被压缩弹簧顶起伸长。
优选的，所述底部弹簧向左倾斜放置，因为船锚与石块卡住时是处于倾斜状态的。
优选的，所述伸缩杆位于锚干与右侧锚臂之间，且通过转轴转动连接于锚干与右侧锚臂。
优选的，所述伸缩杆的内杆设有弹簧片与挡板，且弹簧片位于压缩弹簧一侧的底部，挡板位于弹簧片的下方。
优选的，所述承接杆的底部固定连接有承接板，为底部弹簧传递挤压力。
优选的，所述承接板在冲头外部的长度大于底部弹簧的最大变形量，防止挤压力被冲头分担。
(三)有益效果
与现有技术相比，本发明提供了一种可以预防被卡住的石块碎裂的船锚，具备以下有益效果：
1、该可以预防被卡住的石块碎裂的船锚，通过锚钩与伸缩杆的配合使用，结合转轮与顶杆的辅助使用，将船锚在海底存在大量石块的海域丢下直至海底，随着轮船的移动，船锚的锚头被石块卡住开始倾斜，承接杆刚好处于垂直，随后由于锚头与石块产生的向下的挤压力开始挤压底部弹簧，下垫板随之向上移动，使顶杆被向上顶起，顶杆又与转轮内的连杆转动连接，所以转轮开始逆时针转动，将拉绳拉动，而拉绳的另一端与伸缩杆的内杆固定连接，所以伸缩杆开始收缩，使压缩弹簧被压缩，压缩弹簧与伸缩杆内杆滑动连接，压缩弹簧滑动至弹簧片的上方后停止，由于伸缩杆与锚干右侧的锚臂转动连接，所以右侧的锚臂被拉起，从而使锚钩被拉起，锚头将轮船拉住住，此时由于暴风大浪来临，轮船受到海浪的推力逐渐变大，使得在海底船锚的锚头对石块的拉力变大，当石块受到的力达到一定程度，石块出现碎裂，船锚失去固定开始移动，承接杆因此失去向下的挤压力，导致底部弹簧失去作用力而恢复原先长度，使得下垫板向下移动，进而使顶杆拉动连杆使转轮顺时针转动，拉绳从而被向右释放，压缩弹簧与伸缩杆之间的角度因此逐渐大于九十度，压缩弹簧的弹力出现向下的分力，导致压缩弹簧越过弹簧片滑动，最后抵在挡板上，压缩弹簧的弹力使锚干右侧的锚臂向下转动，由于锚钩会被压入船锚底部，因此锚钩会重新勾住另外的石块，将船锚重新固定住，从而达到了在石块碎裂后可以继续固定船锚的效果。
2、该可以预防被卡住的石块碎裂的船锚，通过伸缩杆与压缩弹簧的配合使用，结合弹簧片与挡板的配合使用，在石头碎裂后，通过压缩弹簧顶住挡板，使伸缩板伸长，进而使锚臂顺时针转动，从而达到对锚钩施加向下压力的效果。
附图说明

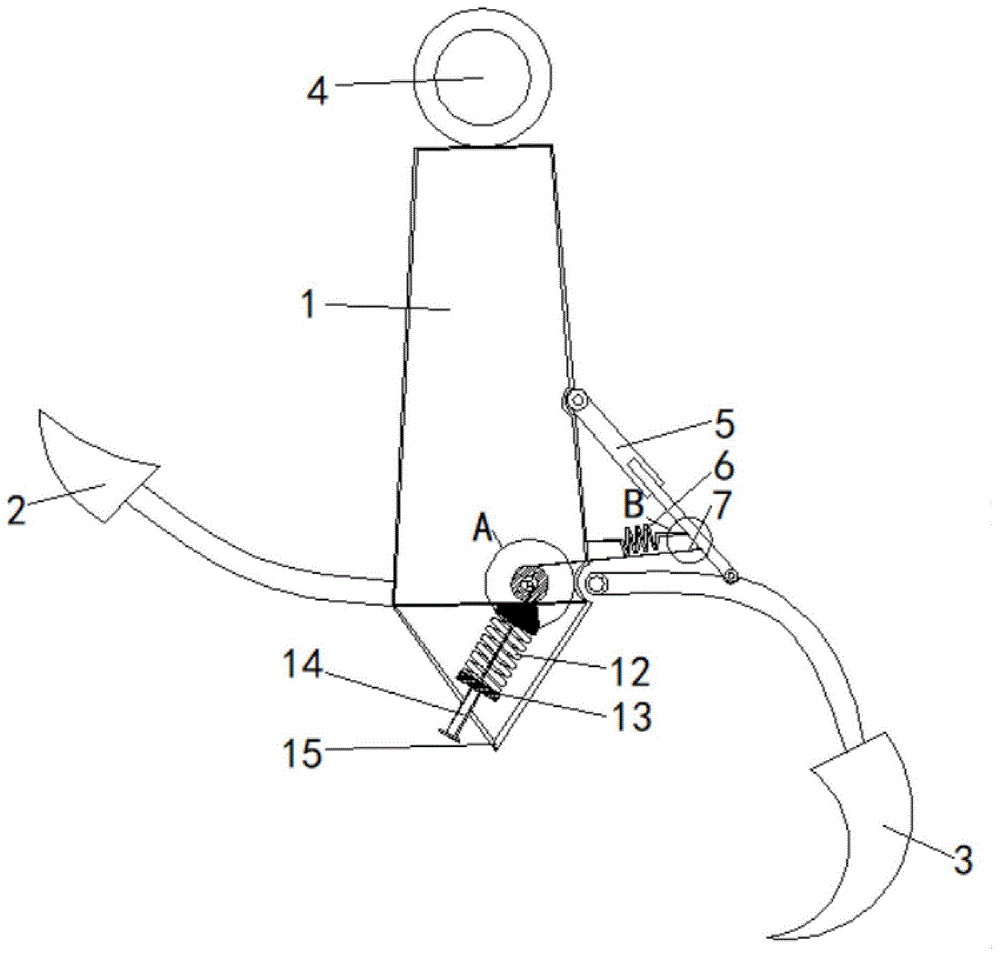

图1为本发明结构示意图；
图2为本发明结构转轮内部图；
图3为本发明结构拉绳与伸缩杆连接处图。
图中：1-锚干、2-锚头、3-锚钩、4-吊环、5-伸缩杆、6-压缩弹簧、7-拉绳、8-转轮、9-连杆、10-顶杆、11-上垫板、12-底部弹簧、13-下垫板、14-承接杆、15-冲头。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-3，一种可以预防被卡住的石块碎裂的船锚，包括锚干1，锚杆1的材料是不锈钢，可以有效防止设备被腐蚀，极大的延长了设备的使用年限，降低了生产成本，对企业有着不可或缺的作用，锚干1的顶部固定连接有吊环4，锚干1的左侧通过锚臂固定连接有锚头2，锚干1的底部固定连接有冲头15，锚干1的右侧转动连接有伸缩杆5，伸缩杆5的内杆设有弹簧片与挡板，且弹簧片位于压缩弹簧6一端的底部，挡板位于弹簧片的下方，伸缩杆5位于锚干1与右侧锚臂之间，且通过转轴转动连接于锚干1与右侧锚臂，锚干1的右侧且位于伸缩杆5的底部通过锚臂固定连接有锚钩3，锚钩3的材料是不锈钢，可以有效防止设备被腐蚀，极大的延长了设备的使用年限，降低了生产成本，对企业有着不可或缺的作用，伸缩杆5与锚干1之间连接有压缩弹簧6，伸缩杆5的内杆设有弹簧片与挡板，且弹簧片位于压缩弹簧6一侧的底部，挡板位于弹簧片的下方，压缩弹簧6与伸缩杆5是滑动连接，与锚干1是固定连接，使伸缩杆5被压缩弹簧6顶起伸长，伸缩杆5的左侧且位于压缩弹簧6的下方固定连接有拉绳7，拉绳7的左端固定连接有转轮8，转轮8的内部固定连接有连杆9，连杆9的底部转动连接有顶杆10，顶杆10的底部固定连接有下垫板13，下垫板13的顶部固定连接有底部弹簧12，底部弹簧12向左倾斜放置，因为船锚与石块卡住时是处于倾斜状态的，底部弹簧12达到最大压缩变形量时，压缩弹簧6处于最大收缩状态，底部弹簧12的顶部固定连接有上垫板11，下垫板13的底部且穿过冲头15固定连接有承接杆14，承接杆14的材料是不锈钢，可以有效防止设备被腐蚀，极大的延长了设备的使用年限，降低了生产成本，对企业有着不可或缺的作用，承接板14在冲头15外部的长度大于底部弹簧12的最大变形量，承接杆14的底部固定连接有承接板，为底部弹簧12传递挤压力，防止挤压力被冲头15分担。
工作原理：将船锚在海底存在大量石块的海域丢下直至海底，随着轮船的移动，船锚的锚头2被石块卡住开始倾斜，承接杆14刚好处于垂直，随后由于锚头2与石块产生的向下的挤压力开始挤压底部弹簧12，下垫板13随之向上移动，使顶杆10被向上顶起，顶杆10又与转轮8内的连杆9转动连接，所以转轮8开始逆时针转动，将拉绳7拉动，而拉绳7的另一端与伸缩杆5的内杆固定连接，所以伸缩杆5开始收缩，使压缩弹簧6被压缩，压缩弹簧6与伸缩杆5内杆滑动连接，压缩弹簧6滑动至弹簧片的上方后停止，由于伸缩杆5与锚干1右侧的锚臂转动连接，所以右侧的锚臂被拉起，从而使锚钩3被拉起，锚头2将轮船拉住住，此时由于暴风大浪来临，轮船受到海浪的推力逐渐变大，使得在海底船锚的锚头2对石块的拉力变大，当石块受到的力达到一定程度，石块出现碎裂，船锚失
去固定开始移动，承接杆14因此失去向下的挤压力，导致底部弹簧12失去作用力而恢复原先长度，使得下垫板13向下移动，进而使顶杆10拉动连杆9使转轮8顺时针转动，拉绳7从而被向右释放，压缩弹簧6与伸缩杆5之间的角度因此逐渐大于九十度，压缩弹簧6的弹力出现向下的分力，导致压缩弹簧6越过弹簧片滑动，最后抵在挡板上，压缩弹簧6的弹力使锚干1右侧的锚臂向下转动，由于锚钩3会被压入船锚底部，因此锚钩3会重新勾住另外的石块，将船锚重新固定住。
综上所述，该可以预防被卡住的石块碎裂的船锚，通过锚钩3与伸缩杆5的配合使用，结合转轮8与顶杆10的辅助使用，将船锚在海底存在大量石块的海域丢下直至海底，随着轮船的移动，船锚的锚头2被石块卡住开始倾斜，承接杆14刚好处于垂直，随后由于锚头2与石块产生的向下的挤压力开始挤压底部弹簧12，下垫板13随之向上移动，使顶杆10被向上顶起，顶杆10又与转轮8内的连杆9转动连接，所以转轮8开始逆时针转动，将拉绳7拉动，而拉绳7的另一端与伸缩杆5的内杆固定连接，所以伸缩杆5开始收缩，使压缩弹簧6被压缩，压缩弹簧6与伸缩杆5内杆滑动连接，压缩弹簧6滑动至弹簧片的上方后停止，由于伸缩杆5与锚干1右侧的锚臂转动连接，所以右侧的锚臂被拉起，从而使锚钩3被拉起，锚头2将轮船拉住住，此时由于暴风大浪来临，轮船受到海浪的推力逐渐变大，使得在海底船锚的锚头2对石块的拉力变大，当石块受到的力达到一定程度，石块出现碎裂，船锚失去固定开始移动，承接杆14因此失去向下的挤压力，导致底部弹簧12失去作用力而恢复原先长度，使得下垫板13向下移动，进而使顶杆10拉动连杆9使转轮8顺时针转动，拉绳7从而被向右释放，压缩弹簧6与伸缩杆5之间的角度因此逐渐大于九十度，压缩弹簧6的弹力出现向下的分力，导致压缩弹簧6越过弹簧片滑动，最后抵在挡板上，压缩弹簧6的弹力使锚干1右侧的锚臂向下转动，由于锚钩3会被压入船锚底部，因此锚钩3会重新勾住另外的石块，将船锚重新固定住，从而达到了在石块碎裂后可以继续固定船锚的效果。
通过伸缩杆5与压缩弹簧6的配合使用，结合弹簧片与挡板的配合使用，在石头碎裂后，通过压缩弹簧6顶住挡板，使伸缩板伸长，进而使锚臂顺时针转动，从而达到对锚钩3施加向下压力的效果。
尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
