技术领域
本发明涉及一种切断器，具体的说，是指一种手动加气砖切断器。
背景技术
“蒸压加气混凝土砌块”简称加气砖，是通过高温蒸压设备工艺生产的加气混凝土砌块，“加气砖”可以理解为一个简化的或是一个通用的名称，其涵盖的产品范围应该要大一点，即采用包括蒸压在内的其他各种工艺生产的砖品。
加气混凝土砌块一般重量为500-700kg/m3，只相当于粘土砖1/4-1/5，普通混凝土的1/5，是混凝土中的较轻的一种，比普通砖混凝土结构建筑的自重降低40％以上，加气混凝土的导热系数是普通混凝土的1/6，隔热性能大大优于240mm厚的粘土砖墙体，加气混凝土容量轻、整体性能好、地震时惯性力小，所以具有一定的抗震能力，加气混凝土具有很好的加工性能，可锯、刨、钉、铣、钻，给施工带来很大的方便与灵活，加气混凝土在温度为600度以下时，其抗压强度稍有增长，当温度在600度左右时，其抗压强度接近常温时的抗压强度，防火性能达到国家一级防火标准，加气混凝土的内部结构像面包一样，均匀地分布着大量的封闭气孔，因此具有一般建筑材料所不具有的吸音性能，可根据当地不同原材料，不同条件来量身定造，原材料可选择河沙、粉煤灰、矿砂等，因地制宜，可以废物利用，有利环保，真正变废为宝。
建筑领域中需要大量使用加气砖，在施工过程中经常需要切断加气砖，现有的加气砖切断方法是直接用刀具进行切断，不仅费时费力、工作效率低，而且切断效果不好。
发明内容
本发明所要解决的技术问题是针对上述现有技术现状，而提供一种手动加气砖切断器，本发明的切断器，工作效率高、切断效果好，体型小方便携带适用于建筑施工使用。
本发明解决上述技术问题所采用的技术方案为：
一种手动加气砖切断器，包括蓄力装置和冲击头，蓄力装置包括依次连接的夹头底座、外套以及尾套尾套下端与外套上端套接、可相对外套作直线伸缩位移，夹头底座用于夹持冲击头，外套的内腔里设置有冲击部，冲击部包括蓄力弹簧、与蓄力弹簧连接的冲锤、与冲锤配合的砧块以及置于砧块前方的缓冲弹簧，冲击头的上端置于外套的内腔中与砧块下端抵触连接，外套上设置有两道滑槽，冲锤上设置有销孔，定向销穿置在销孔内，其两端分别从滑槽内伸出外套，外套上设置有上膛组件，上膛组件包括设在外套外壁的固定座以及与固定座通过转轴连接的扳手，冲锤上还设置有控制组件，控制组件包括径向开设于冲锤上的空腔，从外至内依次置于空腔内的定位销、弹簧，外套上设有与定位销适配的定位孔，扳手向上扳动使定向销沿滑槽向上移动，冲锤使蓄力弹簧压缩，控制组件的定位销抵入外套上的定位孔中防止蓄力弹簧恢复放松状态；向下按压尾套，尾套的下端挤压定位孔中的定位销，定位销内缩，压缩的蓄力弹簧放松推动冲锤，冲锤撞击砧块,砧块作用于冲击头的顶部，冲击头截断加气砖。
为优化上述技术方案，采取的措施还包括：
上述的外套的顶部设置有一个固定盖，固定盖具有圆盘形盖体和从该圆盘形盖体向下凸出的凸柱，凸柱与外套的内壁形成压紧配合，尾套的底部向内设置有一圈凸缘体，尾套顶部设置有端盖。
上述的尾套内设置有复位弹簧，复位弹簧一端与固定盖顶部抵触固定，其另一端与尾套顶部端盖抵触连接。
上述的冲击头包括铲柄和铲头，在铲柄尾部两侧沿轴向方向设有两道限位滑动凹槽，滑动凹槽上设有有球头定位螺钉，球头定位螺钉穿置夹头底座上的定位螺孔与滑动凹槽紧密滑动配合。
上述的铲头底部设置有前端呈尖状的分镐头，分镐头为硬质合金。
上述的夹头底座的底部向下延伸出支撑脚，与扳手一侧的支撑脚向外侧延伸出脚踏。
上述的尾套的端盖顶部为向下凹陷的弧形，且设置有防滑纹。
上述的冲锤的上端设置有一圈凸肋，凸肋的外周与外套的内腔壁精密配合。
本发明的一种手动加气砖切断器，包括蓄力装置和冲击头，蓄力装置包括依次连接的夹头底座、外套以及尾套尾套下端与外套上端套接、可相对外套作直线伸缩位移，夹头底座用于夹持冲击头，外套的内腔里设置有冲击部，冲击部包括蓄力弹簧、与蓄力弹簧连接的冲锤、与冲锤配合的砧块以及置于砧块前方的缓冲弹簧，冲击头的上端置于外套的内腔中与砧块下端抵触连接，外套上设置有两道滑槽，冲锤上设置有销孔，定向销穿置在销孔内，其两端分别从滑槽内伸出外套，外套上设置有上膛组件，上膛组件包括设在外套外壁的固定座以及与固定座通过转轴连接的扳手，冲锤上还设置有控制组件，控制组件包括径向开设于冲锤上的空腔，从外至内依次置于空腔内的定位销、弹簧，外套上设有与定位销适配的定位孔，扳手向上扳动使定向销沿滑槽向上移动，冲锤使蓄力弹簧压缩，控制组件的定位销抵入外套上的定位孔中防止蓄力弹簧恢复放松状态；向下按压尾套，尾套的下端挤压定位孔中的定位销，定位销内缩，压缩的蓄力弹簧放松推动冲锤，冲锤撞击砧块,砧块作用于冲击头的顶部，冲击头截断加气砖，工作效率高、切断效果好。
附图说明

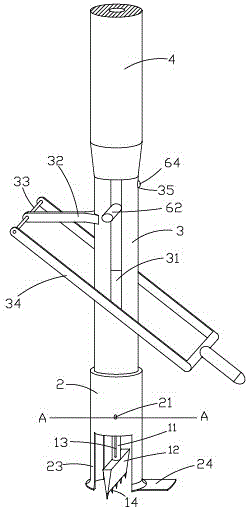

图1是本发明的立体结构示意图；
图2是本发明的剖视图；
图3是图1中A-A向剖视图；
图4是图2中I部放大图。
具体实施方式
以下结合附图对本发明的实施例作进一步详细描述。
图1至图4为本发明的结构示意图。
其中的附图标记为：冲击头1、铲柄11、铲头12、滑动凹槽13、分镐头14、夹头底座2、定位螺孔21、球头定位螺钉22、支撑脚23、脚踏24、外套3、滑槽31、固定座32、转轴33、扳手34、定位孔35、固定盖36、圆盘形盖体37、凸柱38、尾套4、凸缘体41、复位弹簧42、蓄力弹簧5、冲锤6、销孔61、定向销62、空腔63、定位销64、弹簧65、凸肋66、砧块7、缓冲弹簧8。
图1至图4为本发明的结构示意图。
一种手动加气砖切断器，包括蓄力装置和冲击头1，蓄力装置包括依次连接的夹头底座2、外套3以及尾套4，外套3以及尾套4都由中空的圆杆构成，尾套4下端与外套3上端套接、可相对外套3作直线伸缩位移，夹头底座2与外套3下端通过螺纹连接，夹头底座2用于夹持冲击头1，外套3的内腔里设置有冲击部，冲击部包括蓄力弹簧5、与蓄力弹簧5连接的冲锤6、与冲锤6配合的砧块7以及置于砧块7前方的缓冲弹簧8，缓冲弹簧8能够防止砧块7与夹头底座2的内端面接触，冲击头1的上端穿过夹头底座2的中心孔置于外套3的内腔中与砧块7下端抵触连接，外套3上设置有两道滑槽31，冲锤6上设置有销孔61，定向销62穿置在销孔61内，其两端分别从滑槽31内伸出外套3，外套3上设置有上膛组件，上膛组件包括设在外套3外壁的固定座32以及与固定座32通过转轴33连接的扳手34，扳手34在使用过程中推动定向销62向上移动，冲锤6上还设置有控制组件，向下按压尾套4可激发控制组件，控制组件包括径向开设于冲锤6上的空腔63，从外至内依次置于空腔63内的定位销64、弹簧65，外套3上设有与定位销64适配的定位孔35，向上扳动扳手34使定向销62沿滑槽31向上移动，冲锤6使蓄力弹簧5压缩，控制组件的定位销64抵入外套3上的定位孔35中防止蓄力弹簧5恢复放松状态；向下按压尾套4，尾套4的下端挤压定位孔35中的定位销64，定位销64内缩，压缩的蓄力弹簧5放松推动冲锤6，冲锤6撞击砧块7,砧块7作用于冲击头1的顶部，冲击头1一次性截断加气砖，工作效率高，切断效果好。
实施例中，外套3的顶部设置有一个固定盖36，固定盖36具有圆盘形盖体37和从该圆盘形盖体37向下凸出的凸柱38，凸柱38与外套3的内壁形成压紧配合，尾套4的底部向内设置有一圈凸缘体41，圆盘形盖体37的外周壁与尾套4内壁精密滑动配合，尾套4顶部设置有端盖，尾套4的下段为锥形周壁。
实施例中，尾套4内设置有复位弹簧42，复位弹簧42一端与固定盖36顶部抵触固定，其另一端与尾套4顶部抵触连接，尾套4能够自动复位。
实施例中，冲击头1包括铲柄11和铲头12，在铲柄11尾部两侧沿轴向方向设有两道限位滑动凹槽13，滑动凹槽13上设有有球头定位螺钉22，球头定位螺钉22穿置夹头底座2上的定位螺孔21与滑动凹槽13紧密滑动配合，能使冲击头1上下垂直移动，同时防止在冲击头1从夹头底座2中脱离。
实施例中，铲头12底部设置有前端呈尖状的分镐头14，分镐头14为硬质合金，分镐头14先插入加气砖中，加快对加气砖的截断。
实施例中，夹头底座2的底部向下延伸出支撑脚23，支撑脚23可以支撑在加气砖上，与扳手34一侧的支撑脚23向外侧延伸出脚踏24，在向上扳动扳手34进行压缩的蓄力弹簧5时，一只脚可踩住脚踏24，防止切断器晃动，同时方便操作。
实施例中，尾套4的端盖顶部为向下凹陷的弧形，且设置有防滑纹，便于向下按压尾套4。
实施例中，冲锤6的上端设置有一圈凸肋66，凸肋66的外周与外套3的内腔壁精密配合，减小冲锤6与外套3的内腔壁摩擦。
本发明的一种手动加气砖切断器具体用法如下：
将冲击头1的铲柄11的上端穿过夹头底座2的中心孔置于外套3的内腔中与砧块7下端抵触连接，使用螺丝刀将球头定位螺钉22旋紧与滑动凹槽13紧密滑动配合，一只脚踩住脚踏24，向上扳动扳手34使定向销62沿滑槽31向上移动，冲锤6使蓄力弹簧5压缩，控制组件的定位销64抵入外套3上的定位孔35中防止蓄力弹簧5恢复放松状态；将切断器的支撑脚23抵在加气砖上，使铲头12对准切割线，向下按压尾套4，尾套4的下端挤压定位孔35中的定位销64，定位销64内缩，压缩的蓄力弹簧5放松推动冲锤6，冲锤6撞击砧块7,砧块7作用于冲击头1的铲柄11顶部，冲击头1的铲头12截断加气砖。
本发明的最佳实施例已阐明，由本领域普通技术人员做出的各种变化或改型都不会脱离本发明的范围。
