技术领域
本发明涉及马桶堵塞疏通设备技术领域，尤其涉及一种马桶堵塞疏通装置。
背景技术
马桶也叫坐便器，是大小便用的有盖的桶。马桶的发明被称为一项伟大的发明，它解决了人自身吃喝拉撒的进出问题。后来又逐渐演变为利用虹吸、螺旋虹吸，现在最新的喷射虹吸式和超旋虹吸式等原理的抽水马桶；
螺旋虹吸：这种坐便器冲水口设于坐便器底部的一侧，冲水时水流沿池壁形成旋涡，这样会加大水流对池壁的冲洗力度，也加大了虹吸作用的吸力，更利于将马桶内的脏东西排出。
喷射虹吸式：在虹吸式坐便器上做了进一步改进，在马桶内底部增加一个喷射副道，对准排污口的中心，冲水时，水一部分从便圈周围的布水孔流出，一部分由喷射口喷出，这种坐便器是在虹吸的基础上借助较大的水流冲力，将污物快速冲走。
也有人认为抽水马桶是万恶之源，因为它消耗了大量的生活用水。马桶的分类很多，有分体的，连体的。随着科技的发展，还出现了许多新奇的品种；根据马桶盖的配套方式，还可分为普通马桶和智能马桶；智能马桶还可进一步分为自动换套智能马桶和非自动换套马桶，前者包含自动换套加冲洗、自动换套带冲洗和烘干等不同种类。
马桶在使用时，会经常出现堵塞的情况，不仅会散发出令人难闻恶心的异味，而且会严重影响正常的使用；目前常用的马桶疏通方式多是采用马桶塞对马桶进行疏通，在疏通的过程中，由于马桶塞需要来回在马桶的污水中进行往复的揣动，会造成污水溅出，不仅令人恶心无法忍受，而且还造成厕所到处都是废水，十分的不便。
为此，我们提出了一种马桶堵塞疏通装置。
发明内容
本发明的目的是为了解决现有技术中由于马桶塞需要来回在马桶的污水中进行往复的揣动，会造成污水溅出，不仅令人恶心无法忍受，而且还造成厕所到处都是废水，十分的不便的问题，而提出的一种马桶堵塞疏通装置。
为了实现上述目的，本发明采用了如下技术方案：一种马桶堵塞疏通装置，包括支撑环，所述支撑环的上端固定连接有罩体，所述支撑环的上端还固定连接有弹性硅橡胶膜，所述罩体内开设有凹槽，且弹性硅橡胶膜位于凹槽内，所述罩体内竖直开设有滑槽，所述滑槽内竖直滑动连接有支柱，且支柱的下端贯穿滑槽并延伸至凹槽内，所述弹性硅橡胶膜的上端固定连接有固定板，且支柱的下端固定在固定板上，所述罩体内还对环绕开设有空腔，所述空腔的内侧壁上设有多个拉扯机构，且每个拉扯机构均与固定板连接，所述支杆的上端固定连接有连接块，所述连接块远离支杆的一端设有推杆，且推杆远离连接块的一端延伸至罩体的上方。
在上述的室内装修用地板砖搬运装置中，每个所述拉扯机构包括空腔的内侧壁上固定连接的多个第一安装块，每个所述第一安装块上均转动连接有套筒，每个所述套筒内顶壁上均固定连接有弹簧，每个所述弹簧的下端均固定连接有拉杆，且每个拉杆均延伸至套筒的下端，所述固定板的上端环绕固定连接有多个第二安装块，且每个拉杆远离弹簧的一端均贯穿空腔的内底壁并转动连接在安装块上。
在上述的室内装修用地板砖搬运装置中，所述支撑环的两侧固定连接有两个拉绳，且每个拉绳远离支撑环的一端均固定连接有踏板，两个所述拉绳的长度相同。
在上述的室内装修用地板砖搬运装置中，所述支撑环的下端环绕对称固定连接有密封橡胶环。
在上述的室内装修用地板砖搬运装置中，所述推杆的上端套设有防滑橡胶套。
在上述的室内装修用地板砖搬运装置中，所述空腔的内底壁上开设有多个移动槽，且每个移动槽均与凹槽连通，每个所述拉杆均位于移动槽内。
在上述的室内装修用地板砖搬运装置中，所述连接块远离支杆的一端开设有卡槽，推杆位于卡槽内。
在上述的室内装修用地板砖搬运装置中，所述支撑环与罩体一体成形。
与现有的技术相比，本气室内装修用地板砖搬运装置的优点在于：
1、通过设置弹簧拉动拉杆在套筒内进行移动，使得固定板推动弹性硅橡胶膜对马桶内的污水进行试压后，弹性硅橡胶膜与固定板在弹簧的拉动下可以进行方便的复位，可以使得弹性硅橡胶膜与固定板在此对马桶内的污水进行试压。
2、通过设置拉绳与踏板，在使用时，用脚踩住两个踏板，可以方便的对整体设备在马桶上进行固定。
3、通过设置连接块远离支杆的一端开设有卡槽，推杆位于卡槽内，推杆可以更加方便的推动支杆在滑槽内进行移动，推杆卡合在卡合内，在不适用时，可以方便的取下推杆，节省占用的空间。
综上所述，本发明结构稳定，操作简单，设计科学合理，生产周期短，在对马桶进行疏通时，污水不会外溅，整体设备可以稳定的固定在马桶上，对马桶进行疏通，操作较为简单方便。
附图说明

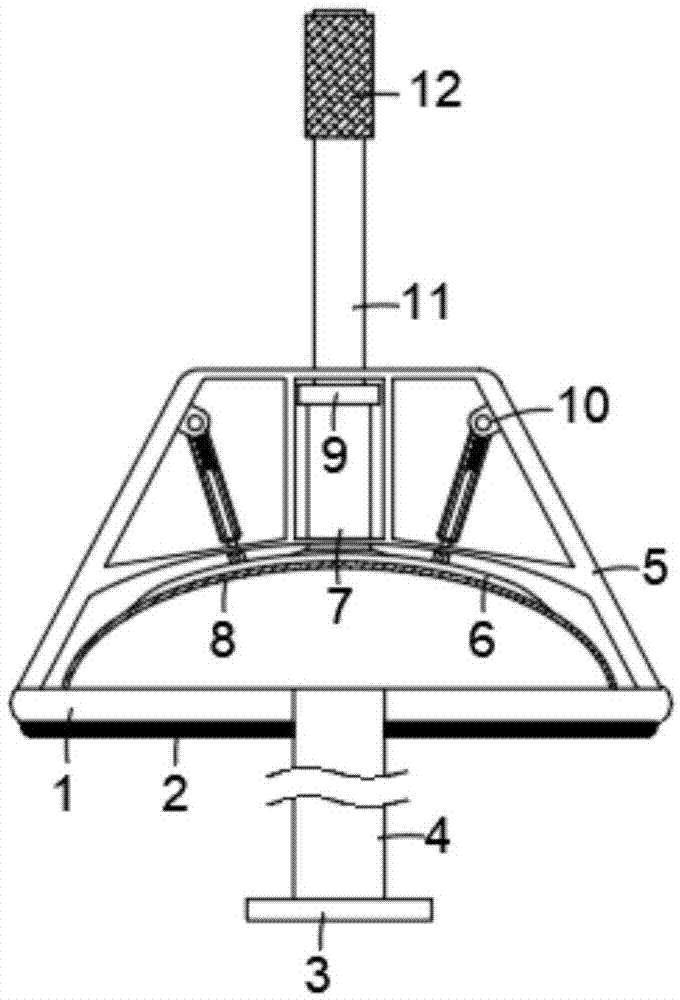

图1为本发明提出的一种马桶堵塞疏通装置的结构示意图；
图2为本发明提出的一种马桶堵塞疏通装置的外表面结构示意图；
图3为本发明提出的一种马桶堵塞疏通装置的底部结构示意图；
图4为本发明提出的一种马桶堵塞疏通装置的俯视图；
图5为本发明提出的一种马桶堵塞疏通装置的拉扯机构结构示意图。
图中：1支撑环、2密封橡胶环、3踏板、4拉绳、5罩体、6固定板、7支柱、8弹性硅橡胶膜、9连接块、10第一安装块、11推杆、12防滑橡胶套、13卡槽、14套筒、15第二安装块、16弹簧、17拉杆。
具体实施方式
以下实施例仅处于说明性目的，而不是想要限制本发明的范围。
实施例
参照图1-5，一种马桶堵塞疏通装置，包括支撑环1，支撑环1的上端固定连接有罩体5，支撑环1与罩体5一体成形，可以增加整体设备的稳定性；支撑环1的上端还固定连接有弹性硅橡胶膜8，罩体5内开设有凹槽，且弹性硅橡胶膜8位于凹槽内，罩体5内竖直开设有滑槽，滑槽内竖直滑动连接有支柱7，且支柱7的下端贯穿滑槽并延伸至凹槽内，弹性硅橡胶膜8的上端固定连接有固定板6，固定板6用来推动弹性硅橡胶膜8进行移动，更加方便的推动空气对马桶内的污水施压，使得污水可以对马桶的堵塞物进行挤压出去，完成对马桶的疏通，且支柱7的下端固定在固定板6上，罩体5内还对环绕开设有空腔，空腔的内侧壁上设有多个拉扯机构，且每个拉扯机构均与固定板6连接；
支杆7的上端固定连接有连接块9，连接块9远离支杆7的一端设有推杆11，且推杆11远离连接块9的一端延伸至罩体5的上方；推杆11的上端套设有防滑橡胶套12；连接块9远离支杆7的一端开设有卡槽13，推杆11位于卡槽13内，推杆11可以更加方便的推动支杆7在滑槽内进行移动，推杆11卡合在卡合内，在不适用时，可以方便的取下推杆，节省占用的空间；
支撑环1的下端环绕对称固定连接有密封橡胶环2，用来增加支撑环1与马桶的密闭性，使得整体设备可以更加容易的来疏通马桶；
支撑环1的两侧固定连接有两个拉绳4，且每个拉绳4远离支撑环1的一端均固定连接有踏板3，两个拉绳4的长度相同，两个拉绳4的长度在此不做限定，可以根据马桶的高度而定，在使用时，用脚踩住两个踏板3，可以方便的对整体设备在马桶上进行固定；
每个拉扯机构包括空腔的内侧壁上固定连接的多个第一安装块10，每个第一安装块10上均转动连接有套筒14，每个套筒14内顶壁上均固定连接有弹簧16，每个弹簧16的下端均固定连接有拉杆17，且每个拉杆17均延伸至套筒14的下端，固定板6的上端环绕固定连接有多个第二安装块15，且每个拉杆17远离弹簧16的一端均贯穿空腔的内底壁并转动连接在安装块15上，弹簧16用来拉动固定板6与弹性硅橡胶膜8进行复位，便于多次的对马桶内的污水进行施压；
空腔的内底壁上开设有多个移动槽，且每个移动槽均与凹槽连通，每个拉杆17均位于移动槽内，可以方便的使得拉杆17拉动固定板6进行复位移动。
本发明在使用时，把整体设备放置在马桶上，然后使得支撑环1两侧的拉绳4垂放在马桶的两侧，然后用脚踩住两个踏板3，使得整体设备在马桶上进行稳定的固定，然后推动推杆11通过支柱7使得固定板6压动弹性硅橡胶膜8进行下压，同时使得拉杆17拉动弹簧16进行伸长，进而可以使得弹性硅橡胶膜8把弹性硅橡胶膜8与马桶内污水之间的空气进行下压，由于支撑环1通过密封橡胶环2与马桶内部形成一个密封的空间，继而可以使得空气对污水进行试压，使得堵塞在马桶内的物体在压力的作用下可以疏通出去，从而完成对马桶的疏通；疏通完毕后，在多个弹簧16的拉动下，可以通过拉杆17拉动固定板6带动弹性硅橡胶膜8进行复位，便于整体设备的后续使用。
尽管本文较多地使用了支撑环1、密封橡胶环2、踏板3、拉绳4、罩体5、固定板6、支柱7、弹性硅橡胶膜8、连接块9、第一安装块10、推杆11、防滑橡胶套12、卡槽13、套筒14、第二安装块15、弹簧16、拉杆17等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本发明的本质；把它们解释成任何一种附加的限制都是与本发明精神相违背的。
