技术领域
本发明涉及空气净化器自动加湿雾化装置领域，具体地说是一种空气净化器自动加湿雾化装置。
背景技术
随着生活水平的提高，人们越来越关注自身的健康。同时，人们对生活品质的追求也不断提升。鉴于当前空气环境污染日益严重，为了改善室内空气质量，市面上出现了各式各样的空气净化器产品。这些空气净化器除了具备除尘杀菌功能外，部分还具备加湿的功能，即在空气净化器中添加加湿装置，在安全、快速过滤空气中的污染物的同时还能让空气保持最为适宜的湿度。自动加湿雾化装置，可根据外界湿度自动调整雾化量，使室内湿度保持在一定的范围内，智能加湿雾化俨然成为未来净化加湿产品的发展趋势。对于带有加湿功能的空气净化器，加湿雾化装置也成为了重要组成部分。
目前的空气净化器自动加湿雾化装置由于技术不完善，不具有低水位提示的功能，从而不能够及时往水箱添水，易导致水箱内无水，进而无法实现加湿雾化，使得排出的空气不能得到加湿，容易造成皮肤干燥。
发明内容
本发明的主要目的在于克服现有技术由于技术不完善，不具有低水位提示的功能，从而不能够及时往水箱添水，易导致水箱内无水，进而无法实现加湿雾化，使得排出的空气不能得到加湿，容易造成皮肤干燥的问题，提供一种空气净化器自动加湿雾化装置。
本发明采用如下技术方案来实现：一种空气净化器自动加湿雾化装置，其结构包括低水位提示装置、底座、空气净化器器体、智能控制器、出风口，所述空气净化器器体的底部与底座的顶部相连接，所述空气净化器器体的一侧安装与之相连通的低水位提示装置，所述空气净化器器体的顶面上内嵌有智能控制器，所述空气净化器器体的倾斜面上均匀的开设有出风口，所述出风口呈等距式布设，所述空气净化器器体内置有可旋转布水器、雾化喷嘴、风机、电机、加湿雾化管、过滤装置、水泵、水箱、紫外线杀菌灯，所述电机的转子与风机进行传动连接，所述风机设于过滤装置的内侧，所述过滤装置的下方设有与水箱相连接的水泵，所述水泵通过加湿雾化管与可旋转布水器连接，所述可旋转布水器的外侧均匀的安装有与之相连通的雾化喷嘴，所述雾化喷嘴呈等距式布设有四个及以上，所述水箱的顶部安装有紫外线杀菌灯，所述水箱与低水位提示装置相连接；
所述低水位提示装置包括有提示盒、浮球传动机构、平衡滑轮组、升降机构、伸缩机构、旋转传动机构、低水位提示触动机构；
所述提示盒内置有与之相连接的浮球传动机构、平衡滑轮组、升降机构、伸缩机构、旋转传动机构、低水位提示触动机构，所述浮球传动机构与平衡滑轮组的一端活动接触，所述平衡滑轮组的另一端与升降机构滑动连接，所述升降机构与伸缩机构相连接，所述伸缩机构与旋转传动机构进行传动连接，所述旋转传动机构活动连接于其上方的低水位提示触动机构，所述提示盒与水箱连接。
作为优化，所述提示盒包括有盒体、弹簧式提示开关、导向孔、滑槽导轨、限位板、水筒、水管，所述盒体内置有纵向设置的水筒，所述水筒的一侧顶部开设有与之相连通的导向孔，所述水筒的另一侧底部安装有水管，所述水筒的一侧设有与盒体固定连接的限位板，所述限位板的上方平行设有与盒体机械连接的滑槽导轨，所述限位板的正上方安装有弹簧式提示开关，所述弹簧式提示开关内嵌在盒体的顶部，所述水筒通过水管与水箱相连通，所述水筒内置有与之相连接的浮球传动机构，所述盒体均与平衡滑轮组、升降机构、伸缩机构、旋转传动机构、低水位提示触动机构连接。
作为优化，所述浮球传动机构包括有发条、固定杆、蜗式壳体、轻质连接条、左滑块、浮球、右滑块、小孔，所述蜗式壳体的左右两侧中心位置均垂直连接有固定杆，所述蜗式壳体内置有与之相连接的发条，所述发条的一端连接于轻质连接条的一端，所述轻质连接条卷绕置蜗式壳体内且轻质连接条的另一端与浮球的顶面中心连接，所述浮球的一侧连接有左滑块，所述浮球的另一侧则固定有右滑块，所述右滑块上开设有圆形结构的小孔，所述固定杆远离蜗式壳体的一端均与水筒的内侧顶部垂直连接，所述右滑块及左滑块远离浮球的一端均与水筒的内壁活动连接。
作为优化，所述平衡滑轮组包括有横向滑轮、纵向滑轮、右平衡块、左平衡块、第一牵引绳，所述第一牵引绳均与横向滑轮、纵向滑轮活动接触，所述第一牵引绳的一端穿过先导向孔且在横向滑轮的导向作用下再穿过小孔而与左平衡块连接，所述第一牵引绳的另一端连接于右平衡块，所述左平衡块与右平衡块形状大小及重量一样且两者在用一个水平位置上，所述左平衡块平行位于右滑块的下方且与水筒的内壁进行滑动连接，所述右平衡块与升降机构滑动连接，所述横向滑轮、纵向滑轮均与盒体采用机械连接。
作为优化，所述升降机构包括有导向座、导向滑槽、T型杆、支座、空心筒，所述导向座的两末端均固定有支座，所述导向座靠近T型杆的一侧设置有导向滑槽，所述T型杆贯穿于与之采用间隙配合的空心筒，所述右平衡块与导向滑槽进行滑动连接，所述支座与水筒的外壁垂直连接，所述空心筒的外端面与盒体的内端面固定连接，所述T型杆远离右滑块的一侧底面与限位板贴合接触，所述T型杆与伸缩机构连接。
作为优化，所述伸缩机构包括有单面齿条传动板、导向凸条、导向滑轮、第二牵引绳、内弹簧、导向滑座，所述单面齿条传动板的外端面固定有导向凸条，所述导向凸条与导向滑座的内端面凹槽采用间隙配合的方式进行滑动连接，所述导向滑座的内底面通过内弹簧与单面齿条传动板的底面连接，所述第二牵引绳与两个并排设置的导向滑轮活动接触，所述第二牵引绳的一端穿过导向滑座的底面中心孔及内弹簧而连接于单面齿条传动板的底面中心，所述第二牵引绳的另一端穿过空心筒的底面中心而与T型杆的底面中心连接，所述导向滑座与盒体固定连接，所述导向滑轮与盒体的内底面机械连接，所述单面齿条传动板与旋转传动机构进行传动连接。
作为优化，所述旋转传动机构包括有第一旋转把、传动齿轮、第一支撑轴、连杆、圆盘、第二旋转把、第二支撑轴、传动带，所述第一旋转把的一端内圈套设在第一支撑轴上，所述第一旋转把的一端外圈贯穿有与之采用过度配合的传动齿轮，所述第一旋转把的另一端通过连杆与第二旋转把的一端进行铰链连接，所述第二旋转把的另一端外套有与之采用过盈配合的圆盘，所述第二旋转把的另一端内安装有第二支撑轴，所述圆盘与传动带的一端活动连接，所述传动带的另一端活动连接于低水位提示触动机构，所述第二支撑轴远离第二旋转把的一端与盒体连接，所述第一支撑轴远离第一旋转把的一端连接于盒体，所述传动齿轮与单面齿条传动板用相啮合的配合方式进行传动连接。
作为优化，所述低水位提示触动机构包括有主动齿轮、第三支撑轴、第三旋转把、辅助滑轮、导向杆、从动齿轮、移动杆、触动板，所述第三支撑轴贯穿于主动齿轮的中心位置，所述主动齿轮的内齿条与从动齿轮采用相啮合，所述从动齿轮的中心位置与第三旋转把的一端固定连接，所述第三旋转把的另一端贯穿于第三支撑轴，所述从动齿轮上垂直连接有导向杆，所述导向杆贯穿于移动杆的环形孔，所述移动杆的一端固定有触动板，所述移动杆的另一端安装有辅助滑轮，所述辅助滑轮与滑槽导轨进行滑动连接，所述主动齿轮与传动带活动连接，所述第三支撑轴远离移动杆的一端面与盒体连接。
作为优化，所述发条、轻质连接条、浮球的设置，能够使得浮球受水的浮力时，减小了对轻质连接条的拉力，从而减小了对发条的拉力，使得发条由于被拉缩要复位而在水浮力的配合下，自动收回轻质连接条，避免轻质连接条卷绕在一起。
作为优化，所述左平衡块与右平衡块为相同的平衡块，即大小，形状，重量，材质完全相同，与横向滑轮、纵向滑轮及第一牵引绳配合设置，具有平衡的作用，当左平衡块不受右滑块的压力时，右平衡块不对T型杆产生拉力，当左平衡块受右滑块的压力时，右平衡块即对T型杆产生拉力。
有益效果
本发明的一种空气净化器自动加湿雾化装置，含尘空气在过滤装置除尘杀菌作用后成为洁净空气进入风机，水箱中的水经紫外线杀菌灯杀菌处理后，在水泵的作用下经由加湿雾化管进入可旋转布水器内，水以细小水滴的形式从雾化喷嘴喷出，与风机排出的洁净空气混合后从出风口排出，将紫外线杀菌灯设置具有防霉防菌的作用，能够使得水箱保持持久洁净，水箱内的水通过水管进入水筒内，当水箱内的水处于低水位时，水筒内的水也处于低水位，浮球由于不受水的浮力而对轻质连接条产生拉力，从而作用于发条，使得发条由原状被拉伸，此时浮球由于自身重力而在左滑块、右滑块的导向作用下垂直下降，当右滑块与左平衡块贴合接触时，由于浮球继续下降，从而右滑块施力于左平衡块，使得左平衡块随之浮球下降，因左平衡块通过第一牵引绳与右平衡块，左平衡块与右平衡块重量相同，故第一牵引绳在横向滑轮及纵向滑轮的导向作用下一端对右平衡块下降，一端对右平衡块产生拉力，使得右平衡块在导向滑槽的导向作用下垂直上升且对T型杆产生拉力，从而将T型杆往空心筒外拉，与此同时，T型杆在第二牵引绳的连接作用下对单面齿条板产生拉力，使得单面齿条板向导向滑座内缩，从而使得内弹簧由原状被拉缩，单面齿条板内缩即为下降从而带动与之相啮合的传动齿轮进行逆时针旋转，传动齿轮带动第一旋转把旋转，第二旋转把在连杆的连接作用下随第一旋转把旋转的同时带动圆盘旋转，主动齿轮在传动带的辅助传动下随圆盘旋转，主动齿轮带动从动齿轮旋转，旋转杆的设置，能够使得从动齿轮以第三支撑轴为圆心进行旋转，从动齿轮带动与之相对静止的导向杆旋转，导向杆作用于移动杆，使得移动杆在辅助滑轮及滑槽导轨的导向作用下向弹簧式提示开关方向移动，从而带动触动板启动弹簧式提示开关进行低水位提示；
与现有技术相比，本发明的有益效果是：该装置设有与水箱连接的低水位提示装置，具有低水位提示的功能，以便提示使用者能够及时加水，使得水箱内有充足的水对空气进行加湿雾化，以达到空气充分加湿和降温的目的，从而能够有效避免皮肤干燥，同时能够避免箱内无水，水泵处于空转运作，在对水泵起保护作用的同时，有助于延长水泵的使用寿命。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

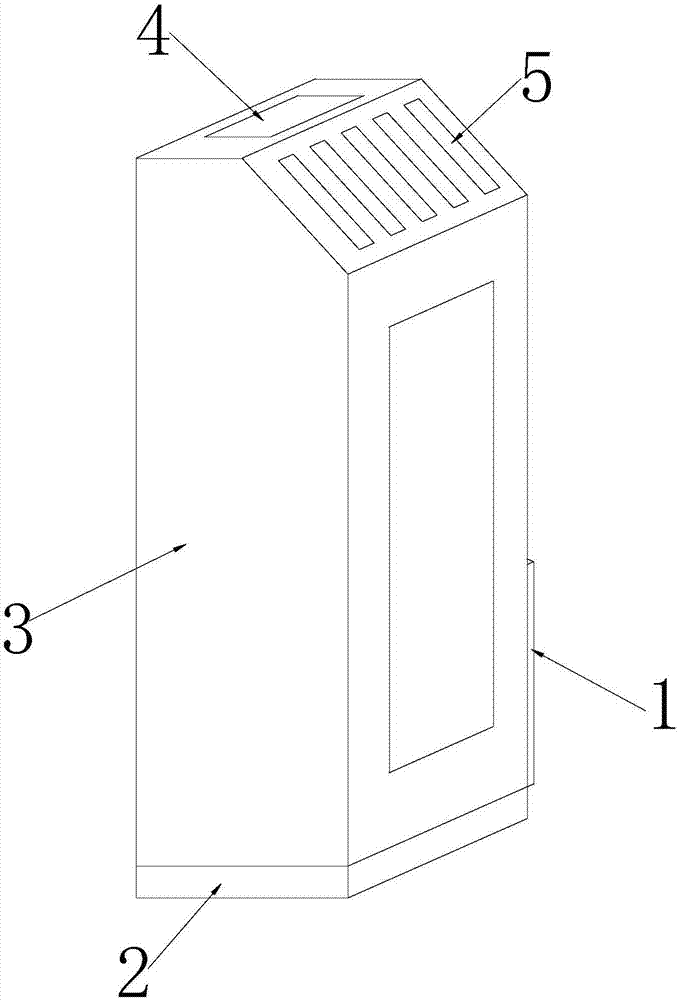

图1为本发明一种空气净化器自动加湿雾化装置的结构示意图。
图2为图1中空气净化器器体的内部的结构示意图。
图3为本发明的低水位提示装置的第一种工作状态的结构示意图。
图4为本发明的低水位提示装置的第二种工作状态的结构示意图。
图中：低水位提示装置1、底座2、空气净化器器体3、智能控制器4、出风口5、可旋转布水器31、雾化喷嘴32、风机33、电机34、加湿雾化管35、过滤装置36、水泵37、水箱38、紫外线杀菌灯39、提示盒11、浮球传动机构12、平衡滑轮组13、升降机构14、伸缩机构15、旋转传动机构16、低水位提示触动机构17、盒体1101、弹簧式提示开关1102、导向孔1103、滑槽导轨1104、限位板1105、水筒1106、水管1107、发条1201、固定杆1202、蜗式壳体1203、轻质连接条1204、左滑块1205、浮球1206、右滑块1207、小孔1208、横向滑轮1301、纵向滑轮1302、右平衡块1303、左平衡块1304、第一牵引绳1305、导向座1401、导向滑槽1402、T型杆1403、支座1404、空心筒1405、单面齿条传动板1501、导向凸条1502、导向滑轮1503、第二牵引绳1504、内弹簧1505、导向滑座1506、第一旋转把1601、传动齿轮1602、第一支撑轴1603、连杆1604、圆盘1605、第二旋转把1606、第二支撑轴1607、传动带1608、主动齿轮1701、第三支撑轴1702、第三旋转把1703、辅助滑轮1704、导向杆1705、从动齿轮1706、移动杆1707、触动板1708。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-4，本发明提供一种空气净化器自动加湿雾化装置技术方案：其结构包括低水位提示装置1、底座2、空气净化器器体3、智能控制器4、出风口5，所述空气净化器器体3的底部与底座2的顶部相连接，所述空气净化器器体3的一侧安装与之相连通的低水位提示装置1，所述空气净化器器体3的顶面上内嵌有智能控制器4，所述空气净化器器体3的倾斜面上均匀的开设有出风口5，所述出风口5呈等距式布设，所述空气净化器器体3内置有可旋转布水器31、雾化喷嘴32、风机33、电机34、加湿雾化管35、过滤装置36、水泵37、水箱38、紫外线杀菌灯39，所述电机34的转子与风机33进行传动连接，所述风机33设于过滤装置36的内侧，所述过滤装置36的下方设有与水箱38相连接的水泵37，所述水泵37通过加湿雾化管35与可旋转布水器31连接，所述可旋转布水器31的外侧均匀的安装有与之相连通的雾化喷嘴32，所述雾化喷嘴32呈等距式布设有四个及以上，所述水箱38的顶部安装有紫外线杀菌灯39，所述水箱38与低水位提示装置1相连接；
所述低水位提示装置1包括有提示盒11、浮球传动机构12、平衡滑轮组13、升降机构14、伸缩机构15、旋转传动机构16、低水位提示触动机构17；
所述提示盒11内置有与之相连接的浮球传动机构12、平衡滑轮组13、升降机构14、伸缩机构15、旋转传动机构16、低水位提示触动机构17，所述浮球传动机构12与平衡滑轮组13的一端活动接触，所述平衡滑轮组13的另一端与升降机构14滑动连接，所述升降机构14与伸缩机构15相连接，所述伸缩机构15与旋转传动机构16进行传动连接，所述旋转传动机构16活动连接于其上方的低水位提示触动机构17，所述提示盒11与水箱38连接。
所述提示盒11包括有盒体1101、弹簧式提示开关1102、导向孔1103、滑槽导轨1104、限位板1105、水筒1106、水管1107，所述盒体1101内置有纵向设置的水筒1106，所述水筒1106的一侧顶部开设有与之相连通的导向孔1103，所述水筒1106的另一侧底部安装有水管1107，所述水筒1106的一侧设有与盒体1101固定连接的限位板1105，所述限位板1105的上方平行设有与盒体1101机械连接的滑槽导轨1104，所述限位板1105的正上方安装有弹簧式提示开关1102，所述弹簧式提示开关1102内嵌在盒体1101的顶部，所述水筒1106通过水管1107与水箱38相连通，所述水筒1106内置有与之相连接的浮球传动机构12，所述盒体1101均与平衡滑轮组13、升降机构14、伸缩机构15、旋转传动机构16、低水位提示触动机构17连接。
所述浮球传动机构12包括有发条1201、固定杆1202、蜗式壳体1203、轻质连接条1204、左滑块1205、浮球1206、右滑块1207、小孔1208，所述蜗式壳体1203的左右两侧中心位置均垂直连接有固定杆1202，所述蜗式壳体1203内置有与之相连接的发条1201，所述发条1201的一端连接于轻质连接条1204的一端，所述轻质连接条1204卷绕置蜗式壳体1203内且轻质连接条1204的另一端与浮球1206的顶面中心连接，所述浮球1206的一侧连接有左滑块1205，所述浮球1206的另一侧则固定有右滑块1207，所述右滑块1207上开设有圆形结构的小孔1208，所述固定杆1202远离蜗式壳体1203的一端均与水筒1106的内侧顶部垂直连接，所述右滑块1207及左滑块1205远离浮球1206的一端均与水筒1106的内壁活动连接。
所述平衡滑轮组13包括有横向滑轮1301、纵向滑轮1302、右平衡块1303、左平衡块1304、第一牵引绳1305，所述第一牵引绳1305均与横向滑轮1301、纵向滑轮1302活动接触，所述第一牵引绳1305的一端穿过先导向孔1103且在横向滑轮1301的导向作用下再穿过小孔1208而与左平衡块1304连接，所述第一牵引绳1305的另一端连接于右平衡块1303，所述左平衡块1304与右平衡块1303形状大小及重量一样且两者在用一个水平位置上，所述左平衡块1304平行位于右滑块1207的下方且与水筒1106的内壁进行滑动连接，所述右平衡块1303与升降机构14滑动连接，所述横向滑轮1301、纵向滑轮1302均与盒体1101采用机械连接。
所述升降机构14包括有导向座1401、导向滑槽1402、T型杆1403、支座1404、空心筒1405，所述导向座1401的两末端均固定有支座1404，所述导向座1401靠近T型杆1403的一侧设置有导向滑槽1402，所述T型杆1403贯穿于与之采用间隙配合的空心筒1405，所述右平衡块1303与导向滑槽1402进行滑动连接，所述支座1404与水筒1106的外壁垂直连接，所述空心筒1405的外端面与盒体1101的内端面固定连接，所述T型杆1403远离右滑块1207的一侧底面与限位板1105贴合接触，所述T型杆1403与伸缩机构15连接。
所述伸缩机构15包括有单面齿条传动板1501、导向凸条1502、导向滑轮1503、第二牵引绳1504、内弹簧1505、导向滑座1506，所述单面齿条传动板1501的外端面固定有导向凸条1502，所述导向凸条1502与导向滑座1506的内端面凹槽采用间隙配合的方式进行滑动连接，所述导向滑座1506的内底面通过内弹簧1505与单面齿条传动板1501的底面连接，所述第二牵引绳1504与两个并排设置的导向滑轮1503活动接触，所述第二牵引绳1504的一端穿过导向滑座1506的底面中心孔及内弹簧1505而连接于单面齿条传动板1501的底面中心，所述第二牵引绳1504的另一端穿过空心筒1405的底面中心而与T型杆1403的底面中心连接，所述导向滑座1506与盒体1101固定连接，所述导向滑轮1503与盒体1101的内底面机械连接，所述单面齿条传动板1501与旋转传动机构16进行传动连接。
所述旋转传动机构16包括有第一旋转把1601、传动齿轮1602、第一支撑轴1603、连杆1604、圆盘1605、第二旋转把1606、第二支撑轴1607、传动带1608，所述第一旋转把1601的一端内圈套设在第一支撑轴1603上，所述第一旋转把1601的一端外圈贯穿有与之采用过度配合的传动齿轮1602，所述第一旋转把1601的另一端通过连杆1604与第二旋转把1606的一端进行铰链连接，所述第二旋转把1606的另一端外套有与之采用过盈配合的圆盘1605，所述第二旋转把1606的另一端内安装有第二支撑轴1607，所述圆盘1605与传动带1608的一端活动连接，所述传动带1608的另一端活动连接于低水位提示触动机构17，所述第二支撑轴1607远离第二旋转把1606的一端与盒体1101连接，所述第一支撑轴1603远离第一旋转把1601的一端连接于盒体1101，所述传动齿轮1602与单面齿条传动板1501用相啮合的配合方式进行传动连接。
所述低水位提示触动机构17包括有主动齿轮1701、第三支撑轴1702、第三旋转把1703、辅助滑轮1704、导向杆1705、从动齿轮1706、移动杆1707、触动板1708，所述第三支撑轴1702贯穿于主动齿轮1701的中心位置，所述主动齿轮1701的内齿条与从动齿轮1706采用相啮合，所述从动齿轮1706的中心位置与第三旋转把1703的一端固定连接，所述第三旋转把1703的另一端贯穿于第三支撑轴1702，所述从动齿轮1706上垂直连接有导向杆1705，所述导向杆1705贯穿于移动杆1707的环形孔，所述移动杆1707的一端固定有触动板1708，所述移动杆1707的另一端安装有辅助滑轮1704，所述辅助滑轮1704与滑槽导轨1104进行滑动连接，所述主动齿轮1701与传动带1608活动连接，所述第三支撑轴1702远离移动杆1707的一端面与盒体1101连接。
所述发条1201、轻质连接条1204、浮球1206的设置，能够使得浮球1206受水的浮力时，减小了对轻质连接条1204的拉力，从而减小了对发条1201的拉力，使得发条1201由于被拉缩要复位而在水浮力的配合下，自动收回轻质连接条1204，避免轻质连接条1204卷绕在一起。
所述左平衡块1304与右平衡块1303为相同的平衡块，即大小，形状，重量，材质完全相同，与横向滑轮1301、纵向滑1302轮及第一牵引绳1305配合设置，具有平衡的作用，当左平衡块1304不受右滑块1207的压力时，右平衡块1303不对T型1403产生拉力，当左平衡块1304受右滑块1207的压力时，右平衡块1303即对T型杆1403产生拉力。
工作原理：含尘空气在过滤装置36除尘杀菌作用后成为洁净空气进入风机33，水箱38中的水经紫外线杀菌灯39杀菌处理后，在水泵37的作用下经由加湿雾化管359进入可旋转布水器31内，水以细小水滴的形式从雾化喷嘴32喷出，与风机33排出的洁净空气混合后从出风口5排出，将紫外线杀菌灯39设置具有防霉防菌的作用，能够使得水箱38保持持久洁净，水箱38内的水通过水管1107进入水筒1106内，当水箱38内的水处于低水位时，水筒1106内的水也处于低水位，浮球1206由于不受水的浮力而对轻质连接条1204产生拉力，从而作用于发条1201，使得发条1201由原状被拉伸，此时浮球1206由于自身重力而在左滑块1205、右滑块1207的导向作用下垂直下降，当右滑块1207与左平衡块1304贴合接触时，由于浮球1206继续下降，从而右滑块1207施力于左平衡块1304，使得左平衡块1304随之浮球1206下降，因左平衡块1304通过第一牵引绳1305与右平衡块1304，左平衡块1304与右平衡块1304重量相同，故第一牵引绳1305在横向滑轮1301及纵向滑轮1302的导向作用下一端对右平衡块1304下降，一端对右平衡块1304产生拉力，使得右平衡块1304在导向滑槽1402的导向作用下垂直上升且对T型杆1403产生拉力，从而将T型杆1403往空心筒1405外拉，与此同时，T型杆1403在第二牵引绳1504的连接作用下对单面齿条板1501产生拉力，使得单面齿条板1501向导向滑座1506内缩，从而使得内弹簧1505由原状被拉缩，单面齿条板1501内缩即为下降从而带动与之相啮合的传动齿轮1602进行逆时针旋转，传动齿轮1602带动第一旋转把1601旋转，第二旋转把1606在连杆1604的连接作用下随第一旋转把1601旋转的同时带动圆盘1605旋转，主动齿轮1701在传动带1608的辅助传动下随圆盘1605旋转，主动齿轮1701带动从动齿轮1706旋转，旋转杆1703的设置，能够使得从动齿轮1706以第三支撑轴1702为圆心进行旋转，从动齿轮1706带动与之相对静止的导向杆1705旋转，导向杆1705作用于移动杆1707，使得移动杆1707在辅助滑轮1704及滑槽导轨1104的导向作用下向弹簧式提示开关1102方向移动，从而带动触动板1708启动弹簧式提示开关1102进行低水位提示。
本发明相对现有技术获得的技术进步是：具有低水位提示的功能，以便提示使用者能够及时加水，使得水箱内有充足的水对空气进行加湿雾化，以达到空气充分加湿和降温的目的，从而能够有效避免皮肤干燥，同时能够避免箱内无水，水泵处于空转运作，在对水泵起保护作用的同时，有助于延长水泵的使用寿命。
尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
