技术领域
本发明涉及饲料烘干技术领域，具体为一种自动化震动饲料烘干机。
背景技术
饲料是所有被饲养动物的食物的总称，比较狭义地一般饲料主要指的是农业或牧业饲养的动物的食物，在饲料加工中，对饲料的干燥尤为重要，保证了饲料的营养价值，防止饲料霉变。
目前对于饲料的干燥大多都是进行晾晒干燥，当遇到雨水天气时便无法实现干燥，且造成了搬运上的不便，容易造成饲料浪费，少部分采用箱体外部干燥，饲料放入烘干机之后，由于饲料颗粒和饲料颗粒是互相挤压在一起的，很难将所有放入烘干机的饲料都烘干，容易导致箱体内饲料受热不均匀，干燥效果差，故而我们提出一种自动化震动饲料烘干机。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种自动化震动饲料烘干机，具备装置自动化程度高，烘干效果好的优点，解决了传统饲料干燥浪费人力物力，以及传统烘干设备烘干效果差，烘干不均匀的问题。
(二)技术方案
为实现上述装置自动化程度高，烘干效果好的目的，本发明提供如下技术方案：一种自动化震动饲料烘干机，包括机体，所述机体的内部设置有出料箱,所述出料箱的右侧固定安装有烘干箱，所述烘干箱的内部设有热风机，所述烘干箱的底部固定安装有压网，所述出料箱的右侧固定安装有档板，所述机体的内部设有带轮和传送带，所述传送带的下方设有震动板，所述震动板的下方固定安装有固定块和压缩弹簧，所述固定块的底部固定安装有压缩轴，所述机体的内部开设有放置腔，所述放置腔的内部设有转轮和转轴，两个所述转轴之间活动连接有连接杆，所述连接杆上方固定连接有伸缩杆，所述伸缩杆的内部设有固定轴，所述机体的内部且位于传送带的右侧设有储料室。
优选的，所述传送带上设置有凹型卡槽，颗粒状饲料会分布在凹型卡槽内，在震动的作用下会均匀的分布在传送带上。
优选的，所述震动板的两端固定安装有辅助滑轮，防止震动时传送带卡住，造成传送带损坏。
优选的，所述固定块下方开设有卡槽，所述伸缩杆顶部设置有凸起，凸起块伸入卡槽内部。
优选的，所述伸缩杆凸起内部开设有放置槽，压缩轴远离固定块的一端伸入放置槽内部，且压缩轴的外部设有弹簧，在震动过程中弹簧起到缓冲作用，防止机器损坏。
优选的，所述连接杆远离转轴连接的一端与固定轴活动连接，使得连接杆随着转轴转动而上下运动时，通过连接杆在固定轴上转动，从而带动伸缩杆上下运动。
优选的，所述出料箱的下方开口处活动连接有档块，使得饲料均匀出出料箱，不会堆积出料，防止一次性出料太多。
优选的，所述震动板能上升的最高处高于压网，使得在震动过程中可以将结块的饲料压开，使得更加均匀的对饲料进行烘干。
(三)有益效果
与现有技术相比，本发明提供了一种自动化震动饲料烘干机，具备以下有益效果：
1、该自动化震动饲料烘干机，通过出料箱开口处的挡块，使出料均匀防止一次性出料太多，此时电机带动转轮转动，通过连接杆在固定轴上转动，从而带动伸缩杆上下运动，带动固定块上下运动，使得震动板上下震动，使得饲料颗粒分散与热风机吹出的热风接触面积增大，提高了饲料的烘干效果。
2、该自动化震动饲料烘干机，通过压缩轴上设置弹簧，在装置上下运动时，起到缓冲作用，通过在放置腔上方的安装压缩弹簧起到固定和缓冲的作用，使得饲料在烘干过程中，使得传送带稳定的传送，提高了装置的稳定性，并且装置不易因机械运动而损坏。
3、该自动化震动饲料烘干机，通过在烘干箱下方安装有压网，震动板上下运动的过程中，将固结成块的饲料颗粒压开，使饲料颗粒分散，从而更加均匀对饲料进行烘干，提高了饲料的质量，并且提高了工作效率，使得饲料被烘干完全不易变质。
附图说明

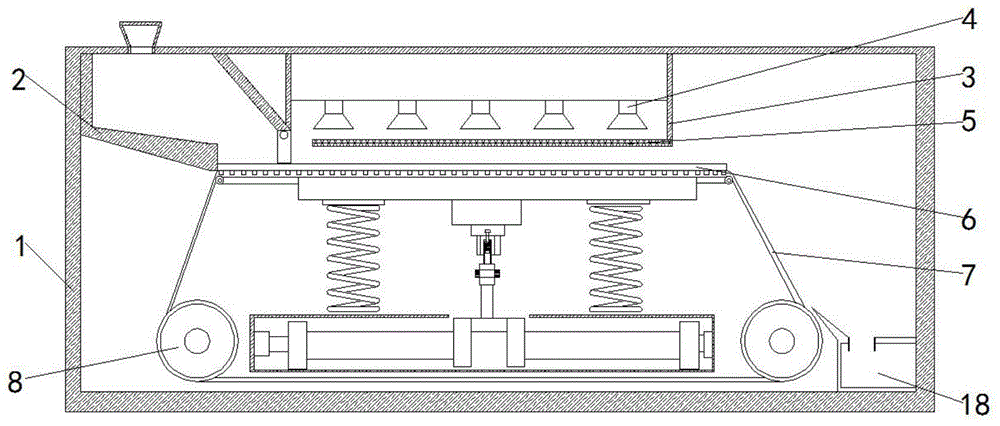

图1为本发明结构示意图；
图2为震动装置结构示意图；
图3为震动缓冲结构示意图；
图4为震动缓冲结构工作示意图；
图5为传送带示意图。
图中：1机体、2出料箱、3烘干箱、4热风机、5压网、6档板、7传送带、8带轮、9震动板、10压缩弹簧、11转轮、12转轴、13固定块、14压缩轴、15连接杆、16固定轴、17伸缩杆、18储料室、19放置腔。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-5，一种自动化震动饲料烘干机，包括机体1，机体1的内部设置有出料箱2,出料箱2的下方开口处活动连接有档块，使得饲料均匀出出料箱2，不会堆积出料，防止一次性出料太多，出料箱2的右侧固定安装有烘干箱3，烘干箱3的内部设有热风机4，烘干箱3的底部固定安装有压网5，通过压网5将固结成块的饲料颗粒压开，使饲料颗粒分散，从而更加均匀对饲料进行烘干，提高了饲料的质量，并且提高了工作效率，使得饲料被烘干完全不易变质，出料箱2的右侧固定安装有档板6，机体1的内部设有带轮8和传送带7，传送带7上设置有凹型卡槽，颗粒状饲料会分布在凹型卡槽内，在震动的作用下会均匀的分布在传送带7上，传送带7的下方设有震动板9，震动板9能上升的最高处高于压网5，使得在震动过程中可以将结块的饲料压开，使得更加均匀的对饲料进行烘干，使得饲料颗粒分散与热风机4吹出的热风接触面积增大，提高了饲料的烘干效果，震动板9的两端固定安装有辅助滑轮，防止震动时传送带7卡住，造成传送带7损坏，震动板9的下方固定安装有固定块13和压缩弹簧10，通过在放置腔19上方的安装压缩弹簧10起到固定和缓冲的作用，使得饲料在烘干过程中，传送带7稳定的传送，提高了装置的稳定性，并且装置不易因机械运动而损坏。
固定块13下方开设有卡槽，伸缩杆17顶部设置有凸起，凸起块伸入卡槽内部，固定块13的底部固定安装有压缩轴14，伸缩杆17凸起内部开设有放置槽，压缩轴14远离固定块13的一端伸入放置槽内部，且压缩轴14的外部设有弹簧，在震动过程中弹簧起到缓冲作用，防止机器损坏，机体1的内部开设有放置腔19，放置腔19的内部设有转轮11和转轴12，两个转轴12之间活动连接有连接杆15，连接杆15远离转轴12连接的一端与固定轴16活动连接，使得连接杆15随着转轴12转动而上下运动时，通过连接杆15在固定轴16上转动，从而带动伸缩杆17上下运动，连接杆15上方固定连接有伸缩杆17，伸缩杆17的内部设有固定轴16，所述机体1的内部且位于传送带7的右侧设有储料室18。
工作原理：把饲料放入出料箱2内，电机带动带轮8转动，从而带动传送带7转动，通过出料箱2开口处的挡块，使出料均匀防止一次性出料太多，此时电机带动转轮11转动，从而带动转轴12转动，两个转轴12固定连接的连接杆15也随之转动，连接杆15远离转轴12连接的一端与固定轴16活动连接，使得连接杆15随着转轴12转动而上下运动时，通过连接杆15在固定轴16上转动，从而带动伸缩杆17上下运动，带动固定块13上下运动，压缩轴14上的弹簧在装置上下运动时，起到缓冲作用，从而带动震动板9上下振动，放置腔19上方的安装压缩弹簧10起到固定和缓冲的作用，饲料在传送过程中，上下抖动，并且热风机4工作，对饲料进行烘干，因为烘干箱3下方安装有压网5，在抖动过程中，将成块的饲料压开，使饲料分散，使得更加均匀对饲料进行烘干，然后饲料经传送带7送入储料室18，完成对饲料的烘干。
综上所述，该自动化震动饲料烘干机，通过出料箱2开口处的挡块，使出料均匀防止一次性出料太多，此时电机带动转轮11转动，通过连接杆15在固定轴16上转动，从而带动伸缩杆17上下运动，带动固定块13上下运动，使得震动板9上下震动，使得饲料颗粒分散与热风机4吹出的热风接触面积增大，提高了饲料的烘干效果。
并且，该自动化震动饲料烘干机，通过压缩轴14上设置弹簧，在装置上下运动时，起到缓冲作用，通过在放置腔19上方的安装压缩弹簧10起到固定和缓冲的作用，使得饲料在烘干过程中，传送带7稳定的传送，提高了装置的稳定性，并且装置不易因机械运动而损坏。
并且，该自动化震动饲料烘干机，通过在烘干箱3下方安装有压网5，震动板9上下运动的过程中，将固结成块的饲料颗粒压开，使饲料颗粒分散，从而更加均匀对饲料进行烘干，提高了饲料的质量，并且提高了工作效率，使得饲料被烘干完全不易变质。
尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
