技术领域
本发明涉及一种皮革清洗设备,尤其涉及一种皮具生产用普通皮革清洗设备。
背景技术
皮具行业的产品出口产值量占年销售产值的70%,皮具行业出口以一般贸易为主占80%,以来料加工方式出口额仅占20%,是一个走向世界的具有国际竞争优势的行业,特别是在产业资源和劳动密集等方面具有明显的比较优势,因此行业发展迅速,出口势头强劲。
皮革在生产的过程中表面会集有许多的灰尘,而通过都是人工将皮革放入清洗箱内进行清洗,从而存在清洗速度慢,且人工将清洗剂倒入进料管内,使清洗剂流入清洗箱内,提高清洗效果,而目前的进料管内的清洗液容易滞留在进料管内,导致浪费原料,因此亟需研发一种清洗速度快、节约资源的皮具生产用普通皮革清洗设备。
发明内容
为了克服通过都是人工将皮革放入清洗箱内进行清洗,从而存在清洗速度慢,且人工将清洗剂倒入进料管内,使清洗剂流入清洗箱内,提高清洗效果,而目前的进料管内的清洗液容易滞留在进料管内,导致浪费原料的缺点,技术问题为:提供一种清洗速度快、节约资源的皮具生产用普通皮革清洗设备。
本发明的技术方案是:一种皮具生产用普通皮革清洗设备,包括有底座、第一支架、清洗箱、盖板、密封块、第一连接杆、第一导套、T形导杆、压块、第一弹簧、下料斗、网板、滑轨、滑块、刷子、第二连接杆、排水管、阀门、电机、第一转轴、圆盘、第三连接杆和第四连接杆,底座上连接有两根第一支架,第一支架上连接有清洗箱,清洗箱的右侧开有一个开口,开口上侧的清洗箱右侧面铰接连接有盖板,盖板左侧连接有密封块,密封块与开口配合,清洗箱的右侧面连接有第一连接杆,第一连接杆右端连接有第一导套,第一导套内设有T形导杆,T形导杆的顶端连接有压块,压块和盖板配合,T形导杆上设有第一弹簧,第一弹簧的顶端与第一导套的底部连接,第一弹簧的底端与T形导杆的下部连接,清洗箱的左侧下部连接有下料斗,清洗箱内的下部连接有网板,清洗箱的左侧面上部开有小孔,清洗箱内的顶部连接有滑轨,滑轨上设有滑块,滑块的底部连接有刷子,刷子的左侧面连接有第二连接杆,第二连接杆的左端穿过小孔,清洗箱的底部左侧连接有排水管,排水管上设有阀门,底座上左部安装有电机,电机的输出轴通过联轴器连接有第一转轴,第一转轴的顶端连接有圆盘,圆盘顶部的偏心位置上转动式连接有第三连接杆,第三连接杆的右端铰接连接有第四连接杆,第四连接杆的右端与第二连接杆的左端连接。
在本发明一个较佳实施例中,还包括有凸轮、第二导套、竖杆、连接块、第二弹簧、敲击块和连接板,第一转轴中部连接有凸轮,底座上左部连接有竖杆,竖杆位于电机的右侧,竖杆顶端连接有第二导套,第二导套内设有滑杆,滑杆位于第一转轴的后侧,滑杆前侧面的左侧连接有连接板,滑杆的前侧面右侧连接有连接块,第二导套的右侧面和连接块的左侧面之间设有第二弹簧,滑杆的顶部连接有敲击块,敲击块位于下料斗的左侧。
在本发明一个较佳实施例中,还包括有水泵、第一水管和第二水管,清洗箱的顶部左侧安装有水泵,水泵上连接有第一水管和第二水管,第一水管的末端贯穿清洗箱顶部。
在本发明一个较佳实施例中,还包括有第一轴承座、第二转轴、摇柄和搅拌叶,清洗箱底部中间嵌入式安装有第一轴承座,第一轴承座内连接有第二转轴,第二转轴底端连接有摇柄,第二转轴顶端连接有多个搅拌叶。
当需要对皮革进行清洗时,先人工向下拉动T形导杆,使压块将盖板松开,第一弹簧随之压缩,随后将盖板打开,再将需要进行清洗的皮革从开口放入清洗箱。放置完成后,将盖板盖回,再松开T形导杆,再第一弹簧的弹力作用下使压块复位将盖板固定。再将清水和清洗剂经下料斗倒入清洗箱内,然后启动电机使第一转轴转动,第一转轴转动带动圆盘转动,圆盘转动通过第三连接杆和第四连接杆使第二连接杆左右移动,第二连接杆左右移动带动刷子左右移动,刷子左右移动能够达到刷洗皮革表面的效果,并借助清水和清洗剂能够将皮革清洗干净。当皮革清洗完毕后,关闭电机,打开阀门,使脏水通过网板从排水管内排出清洗箱,再从开口处取出皮革,因此本发明能够不用人工刷洗,可以减少生产投入。
因为还包括有凸轮、第二导套、竖杆、连接块、第二弹簧、敲击块和连接板,第一转轴中部连接有凸轮,底座上左部连接有竖杆,竖杆位于电机的右侧,竖杆顶端连接有第二导套,第二导套内设有滑杆,滑杆位于第一转轴的后侧,滑杆前侧面的左侧连接有连接板,滑杆的前侧面右侧连接有连接块,第二导套的右侧面和连接块的左侧面之间设有第二弹簧,滑杆的顶部连接有敲击块,敲击块位于下料斗的左侧。第一转轴转动带动凸轮转动,凸轮转动击打连接板,使连接板向左移动,连接板向左移动带动滑杆向左移动,第二弹簧随之压缩,当凸轮转动不与连接板接触时,在第二弹簧的弹力作用下使滑杆向右移动,滑杆左右移动带动敲击块左右移动,敲击块左右移动敲打下料斗,如此能够使下料斗内的清洗剂可以更好的流入清洗箱内。
因为还包括有水泵、第一水管和第二水管,清洗箱的顶部左侧安装有水泵,水泵上连接有第一水管和第二水管,第一水管的末端贯穿清洗箱顶部。将第二水管接上外接水源,当需要对皮革进行清洗时,启动水泵和外接水源,通过从第二水管吸入水,再从第一水管中输入水进清洗箱内,从而实现更加方便换水清洗,节省时间,提高效率的效果。当第二水管内有足够的水时,关闭水泵和外接水源。
因为还包括有第一轴承座、第二转轴、摇柄和搅拌叶,清洗箱底部中间嵌入式安装有第一轴承座,第一轴承座内连接有第二转轴,第二转轴底端连接有摇柄,第二转轴顶端连接有多个搅拌叶。当需要对皮革进行清洗时,人工抓住摇柄转动,摇柄带动第二转轴转动,第二转轴带动搅拌叶转动,从而实现清洗剂与水的充分混合,从而能够达到将皮革清洗的更加干净的效果。
本发明通过使刷子左右移动更好的清洗皮革,敲击块的敲打有利于使下料斗里面的清洗剂更好的流入清洗箱,不会浪费清洗剂,水泵通过压力将水自动输送入清洗箱,节省时间和人力成本,搅拌叶片转动能够使清洗剂与水的充分混合,从而达到了清洗速度快、节约资源的效果。
附图说明

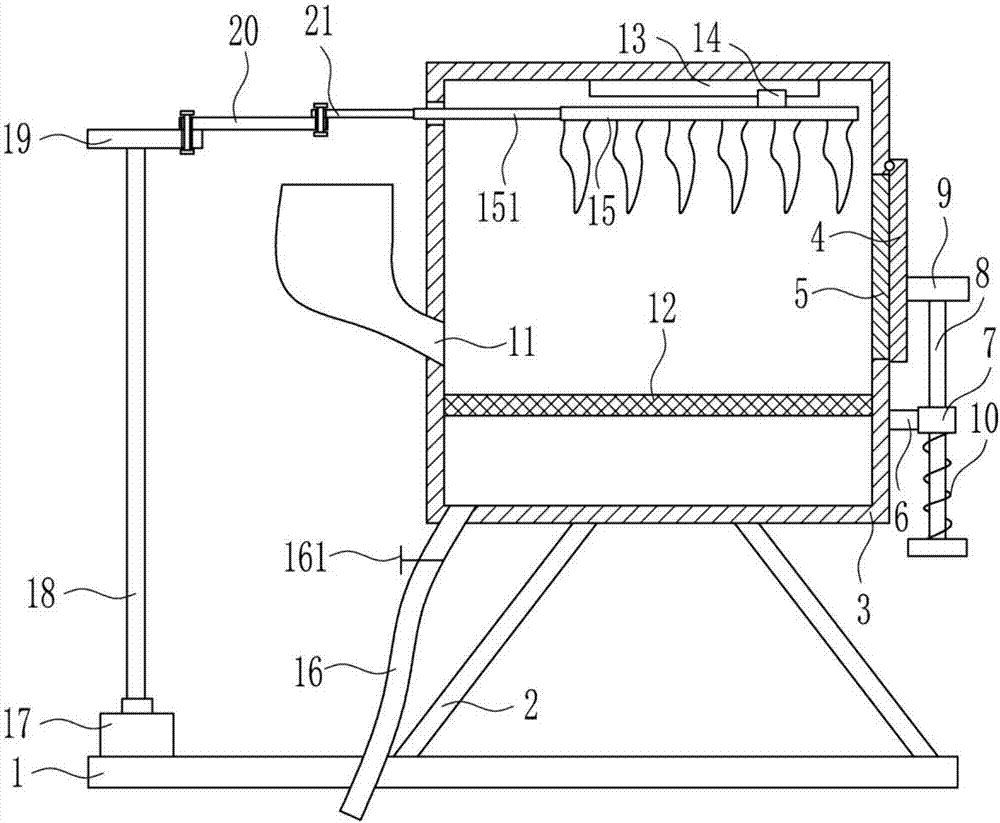

图1为本发明的第一种主视结构示意图。
图2为本发明的第二种主视结构示意图。
图3为本发明的第三种主视结构示意图。
图4为本发明的第四种主视结构示意图。
附图标记说明:1底座,2第一支架,3清洗箱,4盖板,5密封块,6第一连接杆,7第一导套,8T形导杆,9压块,10第一弹簧,11下料斗,12网板,13滑轨,14滑块,15刷子,151第二连接杆,16排水管,161阀门,17电机,18第一转轴,19圆盘,20第三连接杆,21第四连接杆,22凸轮,23竖杆,231第二导套,24滑杆,25连接块,26第二弹簧,27敲击块,28连接板,29水泵,30第一水管,31第二水管,32第一轴承座,33第二转轴,34摇柄,35搅拌叶。
具体实施方式
为使本发明的目的、技术方案和优点更加清楚明了,下面结合具体实施方式并参照附图,对本发明进一步详细说明。应该理解,这些描述只是示例性的,而并非要限制本发明的范围。此外,在以下说明中,省略了对公知结构和技术的描述,以避免不必要地混淆本发明的概念。
实施例1
一种皮具生产用普通皮革清洗设备,如图1-4所示,包括有底座1、第一支架2、清洗箱3、盖板4、密封块5、第一连接杆6、第一导套7、T形导杆8、压块9、第一弹簧10、下料斗11、网板12、滑轨13、滑块14、刷子15、第二连接杆151、排水管16、阀门161、电机17、第一转轴18、圆盘19、第三连接杆20和第四连接杆21,底座1上连接有两根第一支架2,第一支架2上连接有清洗箱3,清洗箱3的右侧开有一个开口,开口上侧的清洗箱3右侧面铰接连接有盖板4,盖板4左侧连接有密封块5,密封块5与开口配合,清洗箱3的右侧面连接有第一连接杆6,第一连接杆6右端连接有第一导套7,第一导套7内设有T形导杆8,T形导杆8的顶端连接有压块9,压块9和盖板4配合,T形导杆8上设有第一弹簧10,第一弹簧10的顶端与第一导套7的底部连接,第一弹簧10的底端与T形导杆8的下部连接,清洗箱3的左侧下部连接有下料斗11,清洗箱3内的下部连接有网板12,清洗箱3的左侧面上部开有小孔,清洗箱3内的顶部连接有滑轨13,滑轨13上设有滑块14,滑块14的底部连接有刷子15,刷子15的左侧面连接有第二连接杆151,第二连接杆151的左端穿过小孔,清洗箱3的底部左侧连接有排水管16,排水管16上设有阀门161,底座1上左部安装有电机17,电机17的输出轴通过联轴器连接有第一转轴18,第一转轴18的顶端连接有圆盘19,圆盘19顶部的偏心位置上转动式连接有第三连接杆20,第三连接杆20的右端铰接连接有第四连接杆21,第四连接杆21的右端与第二连接杆151的左端连接。
实施例2
一种皮具生产用普通皮革清洗设备,如图1-4所示,包括有底座1、第一支架2、清洗箱3、盖板4、密封块5、第一连接杆6、第一导套7、T形导杆8、压块9、第一弹簧10、下料斗11、网板12、滑轨13、滑块14、刷子15、第二连接杆151、排水管16、阀门161、电机17、第一转轴18、圆盘19、第三连接杆20和第四连接杆21,底座1上连接有两根第一支架2,第一支架2上连接有清洗箱3,清洗箱3的右侧开有一个开口,开口上侧的清洗箱3右侧面铰接连接有盖板4,盖板4左侧连接有密封块5,密封块5与开口配合,清洗箱3的右侧面连接有第一连接杆6,第一连接杆6右端连接有第一导套7,第一导套7内设有T形导杆8,T形导杆8的顶端连接有压块9,压块9和盖板4配合,T形导杆8上设有第一弹簧10,第一弹簧10的顶端与第一导套7的底部连接,第一弹簧10的底端与T形导杆8的下部连接,清洗箱3的左侧下部连接有下料斗11,清洗箱3内的下部连接有网板12,清洗箱3的左侧面上部开有小孔,清洗箱3内的顶部连接有滑轨13,滑轨13上设有滑块14,滑块14的底部连接有刷子15,刷子15的左侧面连接有第二连接杆151,第二连接杆151的左端穿过小孔,清洗箱3的底部左侧连接有排水管16,排水管16上设有阀门161,底座1上左部安装有电机17,电机17的输出轴通过联轴器连接有第一转轴18,第一转轴18的顶端连接有圆盘19,圆盘19顶部的偏心位置上转动式连接有第三连接杆20,第三连接杆20的右端铰接连接有第四连接杆21,第四连接杆21的右端与第二连接杆151的左端连接。
还包括有凸轮22、第二导套231、竖杆23、连接块25、第二弹簧26、敲击块27和连接板28,第一转轴18中部连接有凸轮22,底座1上左部连接有竖杆23,竖杆23位于电机17的右侧,竖杆23顶端连接有第二导套231,第二导套231内设有滑杆24,滑杆24位于第一转轴18的后侧,滑杆24前侧面的左侧连接有连接板28,滑杆24的前侧面右侧连接有连接块25,第二导套231的右侧面和连接块25的左侧面之间设有第二弹簧26,滑杆24的顶部连接有敲击块27,敲击块27位于下料斗11的左侧。
实施例3
一种皮具生产用普通皮革清洗设备,如图1-4所示,包括有底座1、第一支架2、清洗箱3、盖板4、密封块5、第一连接杆6、第一导套7、T形导杆8、压块9、第一弹簧10、下料斗11、网板12、滑轨13、滑块14、刷子15、第二连接杆151、排水管16、阀门161、电机17、第一转轴18、圆盘19、第三连接杆20和第四连接杆21,底座1上连接有两根第一支架2,第一支架2上连接有清洗箱3,清洗箱3的右侧开有一个开口,开口上侧的清洗箱3右侧面铰接连接有盖板4,盖板4左侧连接有密封块5,密封块5与开口配合,清洗箱3的右侧面连接有第一连接杆6,第一连接杆6右端连接有第一导套7,第一导套7内设有T形导杆8,T形导杆8的顶端连接有压块9,压块9和盖板4配合,T形导杆8上设有第一弹簧10,第一弹簧10的顶端与第一导套7的底部连接,第一弹簧10的底端与T形导杆8的下部连接,清洗箱3的左侧下部连接有下料斗11,清洗箱3内的下部连接有网板12,清洗箱3的左侧面上部开有小孔,清洗箱3内的顶部连接有滑轨13,滑轨13上设有滑块14,滑块14的底部连接有刷子15,刷子15的左侧面连接有第二连接杆151,第二连接杆151的左端穿过小孔,清洗箱3的底部左侧连接有排水管16,排水管16上设有阀门161,底座1上左部安装有电机17,电机17的输出轴通过联轴器连接有第一转轴18,第一转轴18的顶端连接有圆盘19,圆盘19顶部的偏心位置上转动式连接有第三连接杆20,第三连接杆20的右端铰接连接有第四连接杆21,第四连接杆21的右端与第二连接杆151的左端连接。
还包括有凸轮22、第二导套231、竖杆23、连接块25、第二弹簧26、敲击块27和连接板28,第一转轴18中部连接有凸轮22,底座1上左部连接有竖杆23,竖杆23位于电机17的右侧,竖杆23顶端连接有第二导套231,第二导套231内设有滑杆24,滑杆24位于第一转轴18的后侧,滑杆24前侧面的左侧连接有连接板28,滑杆24的前侧面右侧连接有连接块25,第二导套231的右侧面和连接块25的左侧面之间设有第二弹簧26,滑杆24的顶部连接有敲击块27,敲击块27位于下料斗11的左侧。
还包括有水泵29、第一水管30和第二水管31,清洗箱3的顶部左侧安装有水泵29,水泵29上连接有第一水管30和第二水管31,第一水管30的末端贯穿清洗箱3顶部。
实施例4
一种皮具生产用普通皮革清洗设备,如图1-4所示,包括有底座1、第一支架2、清洗箱3、盖板4、密封块5、第一连接杆6、第一导套7、T形导杆8、压块9、第一弹簧10、下料斗11、网板12、滑轨13、滑块14、刷子15、第二连接杆151、排水管16、阀门161、电机17、第一转轴18、圆盘19、第三连接杆20和第四连接杆21,底座1上连接有两根第一支架2,第一支架2上连接有清洗箱3,清洗箱3的右侧开有一个开口,开口上侧的清洗箱3右侧面铰接连接有盖板4,盖板4左侧连接有密封块5,密封块5与开口配合,清洗箱3的右侧面连接有第一连接杆6,第一连接杆6右端连接有第一导套7,第一导套7内设有T形导杆8,T形导杆8的顶端连接有压块9,压块9和盖板4配合,T形导杆8上设有第一弹簧10,第一弹簧10的顶端与第一导套7的底部连接,第一弹簧10的底端与T形导杆8的下部连接,清洗箱3的左侧下部连接有下料斗11,清洗箱3内的下部连接有网板12,清洗箱3的左侧面上部开有小孔,清洗箱3内的顶部连接有滑轨13,滑轨13上设有滑块14,滑块14的底部连接有刷子15,刷子15的左侧面连接有第二连接杆151,第二连接杆151的左端穿过小孔,清洗箱3的底部左侧连接有排水管16,排水管16上设有阀门161,底座1上左部安装有电机17,电机17的输出轴通过联轴器连接有第一转轴18,第一转轴18的顶端连接有圆盘19,圆盘19顶部的偏心位置上转动式连接有第三连接杆20,第三连接杆20的右端铰接连接有第四连接杆21,第四连接杆21的右端与第二连接杆151的左端连接。
还包括有凸轮22、第二导套231、竖杆23、连接块25、第二弹簧26、敲击块27和连接板28,第一转轴18中部连接有凸轮22,底座1上左部连接有竖杆23,竖杆23位于电机17的右侧,竖杆23顶端连接有第二导套231,第二导套231内设有滑杆24,滑杆24位于第一转轴18的后侧,滑杆24前侧面的左侧连接有连接板28,滑杆24的前侧面右侧连接有连接块25,第二导套231的右侧面和连接块25的左侧面之间设有第二弹簧26,滑杆24的顶部连接有敲击块27,敲击块27位于下料斗11的左侧。
还包括有水泵29、第一水管30和第二水管31,清洗箱3的顶部左侧安装有水泵29,水泵29上连接有第一水管30和第二水管31,第一水管30的末端贯穿清洗箱3顶部。
还包括有第一轴承座32、第二转轴33、摇柄34和搅拌叶35,清洗箱3底部中间嵌入式安装有第一轴承座32,第一轴承座32内连接有第二转轴33,第二转轴33底端连接有摇柄34,第二转轴33顶端连接有多个搅拌叶35。
当需要对皮革进行清洗时,先人工向下拉动T形导杆8,使压块9将盖板4松开,第一弹簧10随之压缩,随后将盖板4打开,再将需要进行清洗的皮革从开口放入清洗箱3。放置完成后,将盖板4盖回,再松开T形导杆8,再第一弹簧10的弹力作用下使压块9复位将盖板4固定。再将清水和清洗剂经下料斗11倒入清洗箱3内,然后启动电机17使第一转轴18转动,第一转轴18转动带动圆盘19转动,圆盘19转动通过第三连接杆20和第四连接杆21使第二连接杆151左右移动,第二连接杆151左右移动带动刷子15左右移动,刷子15左右移动能够达到刷洗皮革表面的效果,并借助清水和清洗剂能够将皮革清洗干净。当皮革清洗完毕后,关闭电机17,打开阀门161,使脏水通过网板12从排水管16内排出清洗箱3,再从开口处取出皮革,因此本发明能够不用人工刷洗,可以减少生产投入。
因为还包括有凸轮22、第二导套231、竖杆23、连接块25、第二弹簧26、敲击块27和连接板28,第一转轴18中部连接有凸轮22,底座1上左部连接有竖杆23,竖杆23位于电机17的右侧,竖杆23顶端连接有第二导套231,第二导套231内设有滑杆24,滑杆24位于第一转轴18的后侧,滑杆24前侧面的左侧连接有连接板28,滑杆24的前侧面右侧连接有连接块25,第二导套231的右侧面和连接块25的左侧面之间设有第二弹簧26,滑杆24的顶部连接有敲击块27,敲击块27位于下料斗11的左侧。第一转轴18转动带动凸轮22转动,凸轮22转动击打连接板28,使连接板28向左移动,连接板28向左移动带动滑杆24向左移动,第二弹簧26随之压缩,当凸轮22转动不与连接板28接触时,在第二弹簧26的弹力作用下使滑杆24向右移动,滑杆24左右移动带动敲击块27左右移动,敲击块27左右移动敲打下料斗11,如此能够使下料斗11内的清洗剂可以更好的流入清洗箱3内。
因为还包括有水泵29、第一水管30和第二水管31,清洗箱3的顶部左侧安装有水泵29,水泵29上连接有第一水管30和第二水管31,第一水管30的末端贯穿清洗箱3顶部。将第二水管31接上外接水源,当需要对皮革进行清洗时,启动水泵29和外接水源,通过从第二水管31吸入水,再从第一水管30中输入水进清洗箱3内,从而实现更加方便换水清洗,节省时间,提高效率的效果。当第二水管31内有足够的水时,关闭水泵29和外接水源。
因为还包括有第一轴承座32、第二转轴33、摇柄34和搅拌叶35,清洗箱3底部中间嵌入式安装有第一轴承座32,第一轴承座32内连接有第二转轴33,第二转轴33底端连接有摇柄34,第二转轴33顶端连接有多个搅拌叶35。当需要对皮革进行清洗时,人工抓住摇柄34转动,摇柄34带动第二转轴33转动,第二转轴33带动搅拌叶35转动,从而实现清洗剂与水的充分混合,从而能够达到将皮革清洗的更加干净的效果。
以上所述仅为本发明的较佳实施例,并不用以限制本发明,凡在本发明的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本发明的保护范围之内。
