技术领域
本发明涉及一种清洗设备，尤其涉及一种太阳能管清洗设备。
背景技术
清洗是采用一种化学药剂清除物体表面污垢的方法，它是借助清洗剂表面污染物或覆盖层进行化学转化、溶解、剥离以达到脱脂、除锈和去污的效果。
在太阳能管使用时间长后需要对太阳能管进行清理，现有的清洗方式都是使用人工手动清洗，人工手动清洗不仅费时费力，而且太阳能管内部清洗不到，使用人工手动清洗的话还会被太阳能管粗糙的表面划伤，因此亟需研发一种机械代替人工太阳能管清洗设备。
发明内容
(1)要解决的技术问题
本发明为了克服在太阳能管使用时间长后需要对太阳能管进行清理，现有的清洗方式都是使用人工手动清洗，人工手动清洗不仅费时费力，而且太阳能管内部清洗不到，使用人工手动清洗的话还会被太阳能管粗糙的表面划伤的缺点，本发明要解决的技术问题是提供一种机械代替人工太阳能管清洗设备。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种太阳能管清洗设备，包括有机架、第一支撑板、电机、第一带轮、第一轴承、第一转轴、第二带轮、第一皮带、第三带轮、第一毛刷、第一支架、第二轴承、第二转轴、第四带轮、第二皮带、凸轮、滑轨、滑块、固定块、凹槽、太阳能管、弹簧、第一支杆、连接杆和滚子，在机架的左壁外侧上方固定连接有第一支撑板，在第一支撑板上设有电机，在电机的输出轴上过盈连接有第一带轮，在机架上方中间设有第一轴承，第一转轴与第一轴承过盈连接，在第一转轴的底端过盈连接第二带轮，第二带轮与第一带轮之间通过第一皮带连接，在第一转轴上过盈连接有第三带轮，在机架的右壁外侧上方固定有有第一支架，在第一支架上设有第二轴承，第二转轴与第二轴承过盈连接，在第二转轴的底端设有第四带轮，在第四带轮与第三带轮之间连接有第二皮带，在第二转轴的底端连接有凸轮，在机架的右壁上设有第一通孔，在机架的右壁内侧设有滑轨，在滑轨的左侧设有滑块，滑块与滑轨配合连接，在滑块的左侧连接有固定块，在固定块的上方设有凹槽，在凹槽内配合有太阳能管，在滑块与机架的内部下方之间设有弹簧，在滑块的右端连接有第一支杆，在第一支杆的上方右端固定连接有连接杆，在连接杆的顶端转动式连接有滚子。
优选地，还包括有喷水装置，喷水装置包括有第二支杆、第一水箱、挤压箱、第一水管、第二水管、单向阀门、挤压板和支撑杆，在机架的上方设有两个第二支杆，在两个第二支杆的底端设有第一水管，在机架的内部上方右侧设有挤压箱，在挤压箱与第一水箱之间设有第一水管，在挤压箱的右侧上方设有第二水管，在第一水管与挤压箱连接处与第二水管与挤压箱连接处设有单向阀门，在挤压箱内设有挤压板，在挤压板的底端与支撑杆的底端连接，在支撑杆的底端与固定块连接。
优选地，还包括有吸水装置，吸水装置包括有第二支撑板、水泵、第二水箱、第三水管、第四水管和万向水管，在机架的左壁内侧下方设有第二支撑板，在第二支撑板上设有水泵，在机架的内部下方设有第二水箱，在第二水箱与水泵之间设有第三水管，在水泵的上方连接有第四水管，第四水管固定在机架的上方，在第四水管与第一水箱之间设有万向水管。
优选地，还包括有第二支架、第三支杆和第二毛刷，在第一转轴的左侧设有第二支架，在第二支架的下方左侧设有第三支杆，在第三支杆的右侧均匀设有第二毛刷。
优选地，还包括有螺杆和螺母，在第二支架上设有第二通孔，在第二通孔内配合有螺杆，在螺杆上设有螺母，螺母与螺杆配合，螺杆的底端与第三支杆连接。
工作原理：当需要使用时，把太阳能管放到固定块上固定住，再启动电机，电机通过电机的输出轴带动第一带轮转动，第一带轮通过第一皮带带动第二带轮转动，第二带轮带动第一转轴转动，第一转轴转动带动第一毛刷转动，从而达到对太阳能管进行清洗的功能，第一转轴转动还带动第三带轮转动，第三带轮通过第二皮带带动第四带轮转动，第四带轮转动带动凸轮转动，因为凸轮转动带动滚子上下移动，滚子上下移动带动连接杆上下移动，连接杆通过第一支杆带动滑块上下移动，滑块通过固定块带动太阳能管上下移动，从而达到对太阳能板进行清洗的功能。
因为还包括有喷水装置，喷水装置包括有第二支杆、第一水箱、挤压箱、第一水管、第二水管、单向阀门、挤压板和支撑杆，在机架的上方设有两个第二支杆，在两个第二支杆的底端设有第一水管，在机架的内部上方右侧设有挤压箱，在挤压箱与第一水箱之间设有第一水管，在挤压箱的右侧上方设有第二水管，在第一水管与挤压箱连接处与第二水管与挤压箱连接处设有单向阀门，在挤压箱内设有挤压板，在挤压板的底端与支撑杆的底端连接，在支撑杆的底端与固定块连接。所以当使用时，因为固定块上下移动带动支撑杆上下移动，支撑杆上下移动带动挤压板对挤压箱进行挤压，还因为在第一水管与挤压箱连接处设有和第二水管与挤压箱连接处设有单向阀门，从而达到对太阳能管进行清洗的功能。
因为还包括有吸水装置，吸水装置包括有第二支撑板、水泵、第二水箱、第三水管、第四水管和万向水管，在机架的左壁内侧下方设有第二支撑板，在第二支撑板上设有水泵，在机架的内部下方设有第二水箱，在第二水箱与水泵之间设有第三水管，在水泵的上方连接有第四水管，第四水管固定在机架的上方，在第四水管与第一水箱之间设有万向水管。所以当使用时，首先启动水泵，水泵通过第三水管和第四水管把第二水箱的水吸到第一水箱，从而达对水进行循环利用的功能。
因为还包括有第二支架、第三支杆和第二毛刷，在第一转轴的左侧设有第二支架，在第二支架的下方左侧设有第三支杆，在第三支杆的右侧均匀设有第二毛刷。所以当使用时，因为在第一转轴的左侧设有第二支架，在第二支架的下方左侧设有第三支杆，在第三支杆的右侧均匀设有第二毛刷，所以达到对太阳能管外侧进行清洗的功能。
因为还包括有螺杆和螺母，在第二支架上设有第二通孔，在第二通孔内配合有螺杆，在螺杆上设有螺母，螺母与螺杆配合，螺杆的底端与第三支杆连接。所以当使用时，因为在第二通孔内配合有螺杆，在螺杆上设有螺母，螺母与螺杆配合，螺杆的底端与第三支杆连接，从而达到对第三支杆进行调节的功能。
(3)有益效果
研制了专门应用于对太阳能管清洗的设备，本发明具有能对大量太阳能管进行清洗的功能，不仅实现了清洗的效果，而且还实现了喷水清洗的效果，本发明具有使用方便、使用安全、操作简单、制造成本低等特点。
附图说明

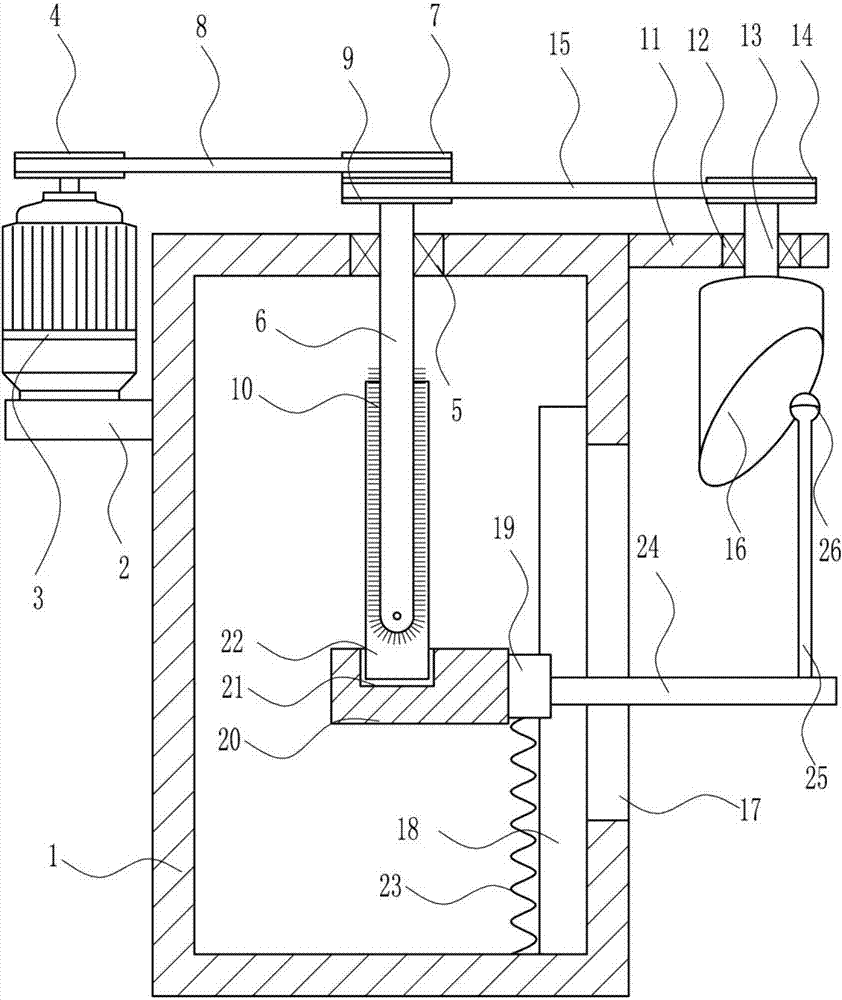

图1是本发明的主视结构示意图。
图2是本发明喷水装置的主视结构示意图。
图3是本发明吸水装置的主视结构示意图。
图4是本发明第二支架的主视结构示意图。
图5是本发明螺杆和螺母的主视结构示意图。
附图中的标记为：1-机架，2-第一支撑板，3-电机，4-第一带轮，5-第一轴承，6-第一转轴，7-第二带轮，8-第一皮带，9-第三带轮，10-第一毛刷，11-第一支架，12-第二轴承，13-第二转轴，14-第四带轮，15-第二皮带，16-凸轮，17-第一通孔，18-滑轨，19-滑块，20-固定块，21-凹槽，22-太阳能管，23-弹簧，24-第一支杆，25-连接杆，26-滚子，27-喷水装置，28-吸水装置，271-第二支杆，272-第一水箱，273-挤压箱，274-第一水管，275-第二水管，276-单向阀门，277-挤压板，278-支撑杆，281-第二支撑板，282-水泵，283-第二水箱，284-第三水管，285-第四水管，286-万向水管，601-第二支架，602-第三支杆，603-第二毛刷，6011-第二通孔，6012-螺杆，6013-螺母。
具体实施方式
下面结合附图和实施例对本发明作进一步的说明。
实施例1
一种太阳能管清洗设备，如图1-5所示，包括有机架1、第一支撑板2、电机3、第一带轮4、第一轴承5、第一转轴6、第二带轮7、第一皮带8、第三带轮9、第一毛刷10、第一支架11、第二轴承12、第二转轴13、第四带轮14、第二皮带15、凸轮16、滑轨18、滑块19、固定块20、凹槽21、太阳能管22、弹簧23、第一支杆24、连接杆25和滚子26，在机架1的左壁外侧上方固定连接有第一支撑板2，在第一支撑板2上设有电机3，在电机3的输出轴上过盈连接有第一带轮4，在机架1上方中间设有第一轴承5，第一转轴6与第一轴承5过盈连接，在第一转轴6的底端过盈连接第二带轮7，第二带轮7与第一带轮4之间通过第一皮带8连接，在第一转轴6上过盈连接有第三带轮9，在机架1的右壁外侧上方固定有有第一支架11，在第一支架11上设有第二轴承12，第二转轴13与第二轴承12过盈连接，在第二转轴13的底端设有第四带轮14，在第四带轮14与第三带轮9之间连接有第二皮带15，在第二转轴13的底端连接有凸轮16，在机架1的右壁上设有第一通孔17，在机架1的右壁内侧设有滑轨18，在滑轨18的左侧设有滑块19，滑块19与滑轨18配合连接，在滑块19的左侧连接有固定块20，在固定块20的上方设有凹槽21，在凹槽21内配合有太阳能管22，在滑块19与机架1的内部下方之间设有弹簧23，在滑块19的右端连接有第一支杆24，在第一支杆24的上方右端固定连接有连接杆25，在连接杆25的顶端转动式连接有滚子26。
实施例2
一种太阳能管清洗设备，如图1-5所示，包括有机架1、第一支撑板2、电机3、第一带轮4、第一轴承5、第一转轴6、第二带轮7、第一皮带8、第三带轮9、第一毛刷10、第一支架11、第二轴承12、第二转轴13、第四带轮14、第二皮带15、凸轮16、滑轨18、滑块19、固定块20、凹槽21、太阳能管22、弹簧23、第一支杆24、连接杆25和滚子26，在机架1的左壁外侧上方固定连接有第一支撑板2，在第一支撑板2上设有电机3，在电机3的输出轴上过盈连接有第一带轮4，在机架1上方中间设有第一轴承5，第一转轴6与第一轴承5过盈连接，在第一转轴6的底端过盈连接第二带轮7，第二带轮7与第一带轮4之间通过第一皮带8连接，在第一转轴6上过盈连接有第三带轮9，在机架1的右壁外侧上方固定有有第一支架11，在第一支架11上设有第二轴承12，第二转轴13与第二轴承12过盈连接，在第二转轴13的底端设有第四带轮14，在第四带轮14与第三带轮9之间连接有第二皮带15，在第二转轴13的底端连接有凸轮16，在机架1的右壁上设有第一通孔17，在机架1的右壁内侧设有滑轨18，在滑轨18的左侧设有滑块19，滑块19与滑轨18配合连接，在滑块19的左侧连接有固定块20，在固定块20的上方设有凹槽21，在凹槽21内配合有太阳能管22，在滑块19与机架1的内部下方之间设有弹簧23，在滑块19的右端连接有第一支杆24，在第一支杆24的上方右端固定连接有连接杆25，在连接杆25的顶端转动式连接有滚子26。
还包括有喷水装置27，喷水装置27包括有第二支杆271、第一水箱272、挤压箱273、第一水管274、第二水管275、单向阀门276、挤压板277和支撑杆278，在机架1的上方设有两个第二支杆271，在两个第二支杆271的底端设有第一水管274，在机架1的内部上方右侧设有挤压箱273，在挤压箱273与第一水箱272之间设有第一水管274，在挤压箱273的右侧上方设有第二水管275，在第一水管274与挤压箱273连接处与第二水管275与挤压箱273连接处设有单向阀门276，在挤压箱273内设有挤压板277，在挤压板277的底端与支撑杆278的底端连接，在支撑杆278的底端与固定块20连接。
实施例3
一种太阳能管清洗设备，如图1-5所示，包括有机架1、第一支撑板2、电机3、第一带轮4、第一轴承5、第一转轴6、第二带轮7、第一皮带8、第三带轮9、第一毛刷10、第一支架11、第二轴承12、第二转轴13、第四带轮14、第二皮带15、凸轮16、滑轨18、滑块19、固定块20、凹槽21、太阳能管22、弹簧23、第一支杆24、连接杆25和滚子26，在机架1的左壁外侧上方固定连接有第一支撑板2，在第一支撑板2上设有电机3，在电机3的输出轴上过盈连接有第一带轮4，在机架1上方中间设有第一轴承5，第一转轴6与第一轴承5过盈连接，在第一转轴6的底端过盈连接第二带轮7，第二带轮7与第一带轮4之间通过第一皮带8连接，在第一转轴6上过盈连接有第三带轮9，在机架1的右壁外侧上方固定有有第一支架11，在第一支架11上设有第二轴承12，第二转轴13与第二轴承12过盈连接，在第二转轴13的底端设有第四带轮14，在第四带轮14与第三带轮9之间连接有第二皮带15，在第二转轴13的底端连接有凸轮16，在机架1的右壁上设有第一通孔17，在机架1的右壁内侧设有滑轨18，在滑轨18的左侧设有滑块19，滑块19与滑轨18配合连接，在滑块19的左侧连接有固定块20，在固定块20的上方设有凹槽21，在凹槽21内配合有太阳能管22，在滑块19与机架1的内部下方之间设有弹簧23，在滑块19的右端连接有第一支杆24，在第一支杆24的上方右端固定连接有连接杆25，在连接杆25的顶端转动式连接有滚子26。
还包括有喷水装置27，喷水装置27包括有第二支杆271、第一水箱272、挤压箱273、第一水管274、第二水管275、单向阀门276、挤压板277和支撑杆278，在机架1的上方设有两个第二支杆271，在两个第二支杆271的底端设有第一水管274，在机架1的内部上方右侧设有挤压箱273，在挤压箱273与第一水箱272之间设有第一水管274，在挤压箱273的右侧上方设有第二水管275，在第一水管274与挤压箱273连接处与第二水管275与挤压箱273连接处设有单向阀门276，在挤压箱273内设有挤压板277，在挤压板277的底端与支撑杆278的底端连接，在支撑杆278的底端与固定块20连接。
还包括有吸水装置28，吸水装置28包括有第二支撑板281、水泵282、第二水箱283、第三水管284、第四水管285和万向水管286，在机架1的左壁内侧下方设有第二支撑板281，在第二支撑板281上设有水泵282，在机架1的内部下方设有第二水箱283，在第二水箱283与水泵282之间设有第三水管284，在水泵282的上方连接有第四水管285，第四水管285固定在机架1的上方，在第四水管285与第一水箱272之间设有万向水管286。
实施例4
一种太阳能管清洗设备，如图1-5所示，包括有机架1、第一支撑板2、电机3、第一带轮4、第一轴承5、第一转轴6、第二带轮7、第一皮带8、第三带轮9、第一毛刷10、第一支架11、第二轴承12、第二转轴13、第四带轮14、第二皮带15、凸轮16、滑轨18、滑块19、固定块20、凹槽21、太阳能管22、弹簧23、第一支杆24、连接杆25和滚子26，在机架1的左壁外侧上方固定连接有第一支撑板2，在第一支撑板2上设有电机3，在电机3的输出轴上过盈连接有第一带轮4，在机架1上方中间设有第一轴承5，第一转轴6与第一轴承5过盈连接，在第一转轴6的底端过盈连接第二带轮7，第二带轮7与第一带轮4之间通过第一皮带8连接，在第一转轴6上过盈连接有第三带轮9，在机架1的右壁外侧上方固定有有第一支架11，在第一支架11上设有第二轴承12，第二转轴13与第二轴承12过盈连接，在第二转轴13的底端设有第四带轮14，在第四带轮14与第三带轮9之间连接有第二皮带15，在第二转轴13的底端连接有凸轮16，在机架1的右壁上设有第一通孔17，在机架1的右壁内侧设有滑轨18，在滑轨18的左侧设有滑块19，滑块19与滑轨18配合连接，在滑块19的左侧连接有固定块20，在固定块20的上方设有凹槽21，在凹槽21内配合有太阳能管22，在滑块19与机架1的内部下方之间设有弹簧23，在滑块19的右端连接有第一支杆24，在第一支杆24的上方右端固定连接有连接杆25，在连接杆25的顶端转动式连接有滚子26。
还包括有喷水装置27，喷水装置27包括有第二支杆271、第一水箱272、挤压箱273、第一水管274、第二水管275、单向阀门276、挤压板277和支撑杆278，在机架1的上方设有两个第二支杆271，在两个第二支杆271的底端设有第一水管274，在机架1的内部上方右侧设有挤压箱273，在挤压箱273与第一水箱272之间设有第一水管274，在挤压箱273的右侧上方设有第二水管275，在第一水管274与挤压箱273连接处与第二水管275与挤压箱273连接处设有单向阀门276，在挤压箱273内设有挤压板277，在挤压板277的底端与支撑杆278的底端连接，在支撑杆278的底端与固定块20连接。
还包括有吸水装置28，吸水装置28包括有第二支撑板281、水泵282、第二水箱283、第三水管284、第四水管285和万向水管286，在机架1的左壁内侧下方设有第二支撑板281，在第二支撑板281上设有水泵282，在机架1的内部下方设有第二水箱283，在第二水箱283与水泵282之间设有第三水管284，在水泵282的上方连接有第四水管285，第四水管285固定在机架1的上方，在第四水管285与第一水箱272之间设有万向水管286。
还包括有第二支架601、第三支杆602和第二毛刷603，在第一转轴6的左侧设有第二支架601，在第二支架601的下方左侧设有第三支杆602，在第三支杆602的右侧均匀设有第二毛刷603。
还包括有螺杆6012和螺母6013，在第二支架601上设有第二通孔6011，在第二通孔6011内配合有螺杆6012，在螺杆6012上设有螺母6013，螺母6013与螺杆6012配合，螺杆6012的底端与第三支杆602连接。
工作原理：当需要使用时，把太阳能管22放到固定块20上固定住，再启动电机3，电机3通过电机3的输出轴带动第一带轮4转动，第一带轮4通过第一皮带8带动第二带轮7转动，第二带轮7带动第一转轴6转动，第一转轴6转动带动第一毛刷10转动，从而达到对太阳能管22进行清洗的功能，第一转轴6转动还带动第三带轮9转动，第三带轮9通过第二皮带15带动第四带轮14转动，第四带轮14转动带动凸轮16转动，因为凸轮16转动带动滚子26上下移动，滚子26上下移动带动连接杆25上下移动，连接杆25通过第一支杆24带动滑块19上下移动，滑块19通过固定块20带动太阳能管22上下移动，从而达到对太阳能板进行清洗的功能。
因为还包括有喷水装置27，喷水装置27包括有第二支杆271、第一水箱272、挤压箱273、第一水管274、第二水管275、单向阀门276、挤压板277和支撑杆278，在机架1的上方设有两个第二支杆271，在两个第二支杆271的底端设有第一水管274，在机架1的内部上方右侧设有挤压箱273，在挤压箱273与第一水箱272之间设有第一水管274，在挤压箱273的右侧上方设有第二水管275，在第一水管274与挤压箱273连接处与第二水管275与挤压箱273连接处设有单向阀门276，在挤压箱273内设有挤压板277，在挤压板277的底端与支撑杆278的底端连接，在支撑杆278的底端与固定块20连接。所以当使用时，因为固定块20上下移动带动支撑杆278上下移动，支撑杆278上下移动带动挤压板277对挤压箱273进行挤压，还因为在第一水管274与挤压箱273连接处设有和第二水管275与挤压箱273连接处设有单向阀门276，从而达到对太阳能管22进行清洗的功能。
因为还包括有吸水装置28，吸水装置28包括有第二支撑板281、水泵282、第二水箱283、第三水管284、第四水管285和万向水管286，在机架1的左壁内侧下方设有第二支撑板281，在第二支撑板281上设有水泵282，在机架1的内部下方设有第二水箱283，在第二水箱283与水泵282之间设有第三水管284，在水泵282的上方连接有第四水管285，第四水管285固定在机架1的上方，在第四水管285与第一水箱272之间设有万向水管286。所以当使用时，首先启动水泵282，水泵282通过第三水管284和第四水管285把第二水箱283的水吸到第一水箱272，从而达对水进行循环利用的功能。
因为还包括有第二支架601、第三支杆602和第二毛刷603，在第一转轴6的左侧设有第二支架601，在第二支架601的下方左侧设有第三支杆602，在第三支杆602的右侧均匀设有第二毛刷603。所以当使用时，因为在第一转轴6的左侧设有第二支架601，在第二支架601的下方左侧设有第三支杆602，在第三支杆602的右侧均匀设有第二毛刷603，所以达到对太阳能管22外侧进行清洗的功能。
因为还包括有螺杆6012和螺母6013，在第二支架601上设有第二通孔6011，在第二通孔6011内配合有螺杆6012，在螺杆6012上设有螺母6013，螺母6013与螺杆6012配合，螺杆6012的底端与第三支杆602连接。所以当使用时，因为在第二通孔6011内配合有螺杆6012，在螺杆6012上设有螺母6013，螺母6013与螺杆6012配合，螺杆6012的底端与第三支杆602连接，从而达到对第三支杆602进行调节的功能。
以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
