技术领域
本发明涉及一种电网结构，尤其涉及一种农园高效防虫防兽电网结构。
背景技术
电网是指电力系统中各种电压的变电所及输配电线路组成的整体，称为电力网，简称电网。它包含变电、输电、配电三个单元。电力网的任务是输送与分配电能，改变电压。
农园种植中，经常发生兽类的入侵，兽类在农园中啃食破碎农园作物，给农园造成巨大的损失，农园中还存在很多的害虫，农园作物虫害严重，害虫破碎了作物的生长，造成作物减产，而对作物喷洒农药不符合有机绿色食品的需求，目前市场上缺乏符合绿色环保需求的同时具有防虫防兽功能的农园装置，因此亟需研发一种能够有效防止兽类进入农园，有利于保护农园作物不被兽类破坏，且对害虫具有绿色环保的诱杀功能，便于减轻农园虫害，提高作物产量的农园高效防虫防兽电网结构。
发明内容
(1)要解决的技术问题
本发明为了克服农园种植中，经常发生兽类的入侵，兽类在农园中啃食破碎农园作物，给农园造成巨大的损失，农园中还存在很多的害虫，农园作物虫害严重，害虫破碎了作物的生长，造成作物减产，而对作物喷洒农药不符合有机绿色食品的需求，目前市场上缺乏符合绿色环保需求的同时具有防虫防兽功能的农园装置的缺点，本发明要解决的技术问题是提供一种农园高效防虫防兽电网结构。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种农园高效防虫防兽电网结构，包括有防护围栏、第一支杆、蓄电池、控制器和灭虫装置，地面上设有防护围栏，防护围栏顶部设有第一支杆，第一支杆右侧从上至下依次设有灭虫装置、控制器和蓄电池，防护围栏和灭虫装置均匀控制器和蓄电池连接，控制器与蓄电池连接。
优选地，防护围栏包括有电网板、第二支杆、LED灯、警示标签、导电线和挡杆，地面上设有第二支杆，第二支杆之间连接有挡杆，上下侧的挡杆之间连接有导电线，左右两侧的第二支杆之间设有电网板，且电网板位于挡杆底部，第二支杆前侧设有LED灯和警示标签，且LED灯位于警示标签上方，警示标签上写有“触电危险，请勿靠近”的警示标语，电网板、LED灯和导电线均与控制器和蓄电池连接。
优选地，灭虫装置包括有第三支杆、第一电动绕线轮、第一拉绳、安装板、灯罩、照明灯和电网罩，第一支杆右侧顶部设有第三支杆，第一支杆右侧第三支杆下方转动式连接有安装板，第三支杆上设有第一电动绕线轮，第一电动绕线轮上绕有第一拉绳，且第一拉绳末端与安装板顶部连接，安装板底部中间位置设有灯罩，灯罩内侧设有照明灯，安装板底部设有电网罩，电网罩位于照明灯外围，第一电动绕线轮、照明灯和电网罩均与控制器和蓄电池连接。
优选地，还包括有发声设备，第一支杆右侧底部设有发声设备，发声设备包括有连杆、第四支杆、铜铃、第五支杆、第二电动绕线轮、第一弹性件、摆动杆、敲击块和第二拉绳，第一支杆右侧下部设有连杆，连杆底部设有第四支杆和第五支杆，且第四支杆位于第五支杆左侧，第四支杆底部设有铜铃，第五支杆底部设有第二电动绕线轮，第二电动绕线轮上绕有第二拉绳，连杆底部转动式连接有摆动杆，且摆动杆位于第五支杆右侧，摆动杆左侧与第二拉绳末端连接，摆动杆右侧与连杆底部右侧之间连接有第一弹性件，摆动杆底部设有敲击块，敲击块正对铜铃，第二电动绕线轮与控制器和蓄电池连接。
优选地，还包括有螺栓、固定杆和螺母，电网罩左右两侧顶部均设有固定杆，固定杆上开有第二通孔，安装板顶部左右两侧均开有第一通孔，第一通孔正对第二通孔，螺栓穿过第一通孔和第二通孔，螺栓底部设有螺母，螺栓与螺母配合，且螺母位于固定杆底部。
优选地，还包括有第六支杆、第二弹性件、电磁铁和铁块，安装板底部左侧设有第六支杆，第六支杆右侧底部连接有第二弹性件，第二弹性件右端连接有电磁铁，电网罩左侧下部设有铁块，铁块正对电磁铁，电磁铁与控制器和蓄电池连接。
优选地，还包括有连接环、拉线和风铃，上侧的挡杆底部通过焊接的方式连接有连接环，连接环上固定连接有拉线，拉线底端固定连接有风铃，连接环的形状为半圆环形。
优选地，挡杆的材质为Q235钢。
优选地，安装板的材质为不锈钢。
工作原理：农园种植中，夜晚控制器控制防护围栏和灭虫装置工作，防护围栏可以挡住兽类，防止兽类进入农园破坏植物，灭虫装置可以对害虫进行诱杀，有利于保护植物，使植物生长得更好。
因为防护围栏包括有电网板、第二支杆、LED灯、警示标签、导电线和挡杆，地面上设有第二支杆，第二支杆之间连接有挡杆，上下侧的挡杆之间连接有导电线，左右两侧的第二支杆之间设有电网板，且电网板位于挡杆底部，第二支杆前侧设有LED灯和警示标签，且LED灯位于警示标签上方，警示标签上写有“触电危险，请勿靠近”的警示标语，电网板、LED灯和导电线均与控制器和蓄电池连接，所以夜晚控制器控制电网板和导电线通电并控制LED灯亮起，LED灯便于人们看清警示标签上的警示标语，从而避开触电危险，当兽类靠近挡杆和第二支杆时，挡杆对兽类起阻碍作用，同时电网板和导电线对兽类产生电击作用，阻止兽类进入农园，有利于保护农园的作物不被兽类破坏，并且对电网板和导电线作用的电压在人体安全电压以内，避免人误触防护围栏时发生危险。
因为灭虫装置包括有第三支杆、第一电动绕线轮、第一拉绳、安装板、灯罩、照明灯和电网罩，第一支杆右侧顶部设有第三支杆，第一支杆右侧第三支杆下方转动式连接有安装板，第三支杆上设有第一电动绕线轮，第一电动绕线轮上绕有第一拉绳，且第一拉绳末端与安装板顶部连接，安装板底部中间位置设有灯罩，灯罩内侧设有照明灯，安装板底部设有电网罩，电网罩位于照明灯外围，第一电动绕线轮、照明灯和电网罩均与控制器和蓄电池连接，所以控制器控制照明灯亮起并控制电网罩通电，照明灯的光线吸引害虫向它靠近，当害虫靠近并接触电网罩时，电网罩对害虫进行电击，杀灭害虫，有利于减少农园害虫，保护农园作物更好地生长，控制器控制第一电动绕线轮正反转动，带动第一拉绳被放出卷起，带动安装板向下向上转动，从而调节照明灯的照射角度，达到调节照明灯照射范围的效果，照明效果更好。
因为还包括有发声设备，第一支杆右侧底部设有发声设备，发声设备包括有连杆、第四支杆、铜铃、第五支杆、第二电动绕线轮、第一弹性件、摆动杆、敲击块和第二拉绳，第一支杆右侧下部设有连杆，连杆底部设有第四支杆和第五支杆，且第四支杆位于第五支杆左侧，第四支杆底部设有铜铃，第五支杆底部设有第二电动绕线轮，第二电动绕线轮上绕有第二拉绳，连杆底部转动式连接有摆动杆，且摆动杆位于第五支杆右侧，摆动杆左侧与第二拉绳末端连接，摆动杆右侧与连杆底部右侧之间连接有第一弹性件，摆动杆底部设有敲击块，敲击块正对铜铃，第二电动绕线轮分别与控制器和蓄电池连接，所以当兽类接触到防护围栏时，控制器控制第二电动绕线轮不断地正反转动，带动第二拉绳不断地被卷起放出，从而带动摆动杆不断地向左向右摆动，进而带动敲击块不断地向左向右转动敲击铜铃发出响声，对兽类造成一定的恐吓作用，使兽类远离农园，达到了更好的防护驱逐效果。
因为还包括有螺栓、固定杆和螺母，电网罩左右两侧顶部均设有固定杆，固定杆上开有第二通孔，安装板顶部左右两侧均开有第一通孔，第一通孔正对第二通孔，螺栓穿过第一通孔和第二通孔，螺栓底部设有螺母，螺栓与螺母配合，且螺母位于固定杆底部，电网罩不用与安装板底部固定连接，所以便于照明灯的更换，同时便于电网罩上被杀灭的害虫的清洁，进行照明灯的更换或电网罩的清洁时，人将螺母从螺栓上旋下，并将螺栓从第二通孔和第一通孔中拔出，将电网罩取下，照明灯更换完毕或电网罩清洁完毕后，使装置复位即可。
因为还包括有第六支杆、第二弹性件、电磁铁和铁块，安装板底部左侧设有第六支杆，第六支杆右侧底部连接有第二弹性件，第二弹性件右端连接有电磁铁，电网罩左侧下部设有铁块，铁块正对电磁铁，电磁铁与控制器和蓄电池连接，所以控制器控制电磁铁不断地通断电，带动电磁铁不断地吸紧松开铁块，使得电磁铁不断地撞击铁块，达到撞击电网罩的效果，使电网罩震荡，有利于将电网罩上被电杀的害虫震落，保持电网罩的清洁。
因为还包括有连接环、拉线和风铃，上侧的挡杆底部通过焊接的方式连接有连接环，连接环上固定连接有拉线，拉线底端固定连接有风铃，连接环的形状为半圆环形，所以有风吹动时，拉线摆动，风铃震动发出铃声，可以起到一定的恐吓兽类的作用，防止兽类靠近。
因为挡杆的材质为Q235钢，Q235钢硬度高，不容易变形，所以可以延长装置的使用寿命。
因为安装板的材质为不锈钢，不锈钢耐腐蚀性和耐酸性强，所以可延长装置的使用寿命。
控制器选择厦门海为科技有限公司生产的海为S24S0T型PLC控制器，主机外部24VDC供电，16路输入，8路输出。输入输出端口的定义为：X0为启动，X1为停止；Y0为电网板，Y1为LED灯，Y2为导电线，Y3为第一电动绕线轮，Y4为照明灯，Y5为电网罩，Y6为第二电动绕线轮，Y7为电磁铁。根据图9所示的电气控制原理图，所属领域的技术人员不需要创造性的劳动，通过编程即可实现控制器控制各部件按上述工作原理进行动作，编程的相关指令都为现有技术，在此不再赘述。
本发明的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，属于本领域的公知常识，并且本发明主要用来保护机械装置，所以本发明不再详细解释控制方式和电路连接。
(3)有益效果
本发明达到了能够有效防止兽类进入农园，有利于保护农园作物不被兽类破坏，且对害虫具有绿色环保的诱杀功能，便于减轻农园虫害，提高作物产量的效果。
附图说明

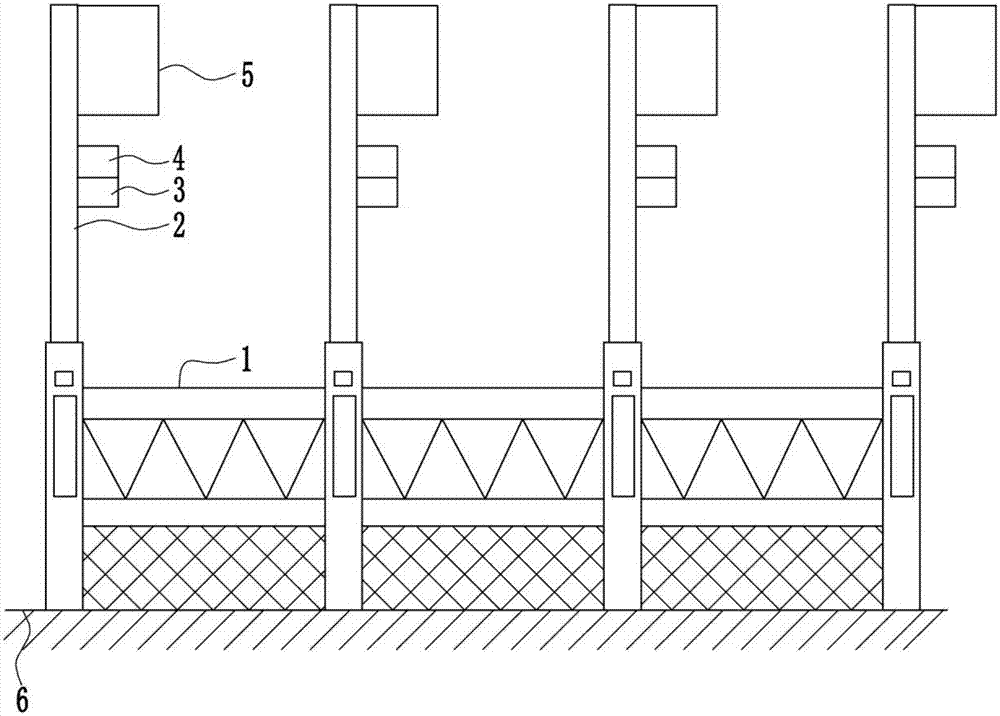

图1为本发明的第一种主视结构示意图。
图2为本发明防护围栏的主视结构示意图。
图3为本发明灭虫装置的第一种主视结构示意图。
图4为本发明的第二种主视结构示意图。
图5为本发明发声设备的主视结构示意图。
图6为本发明灭虫装置的第二种主视结构示意图。
图7为本发明灭虫装置的第三种主视结构示意图。
图8为本发明防护围栏的部分主视结构示意图。
图9为本发明的电气控制原理图。
附图中的标记为：1-防护围栏，2-第一支杆，3-蓄电池，4-控制器，5-灭虫装置，6-地面，101-电网板，102-第二支杆，103-LED灯，104-警示标签，105-导电线，106-挡杆，501-第三支杆，502-第一电动绕线轮，503-第一拉绳，504-安装板，505-灯罩，506-照明灯，507-电网罩，7-发声设备，701-连杆，702-第四支杆，703-铜铃，704-第五支杆，705-第二电动绕线轮，706-第一弹性件，707-摆动杆，708-敲击块，709-第二拉绳，8-螺栓，9-第一通孔，10-第二通孔，11-固定杆，12-螺母，13-第六支杆，14-第二弹性件，15-电磁铁，16-铁块，17-连接环，18-拉线，19-风铃。
具体实施方式
下面结合附图和实施例对本发明作进一步的说明。
实施例1
一种农园高效防虫防兽电网结构，如图1-9所示，包括有防护围栏1、第一支杆2、蓄电池3、控制器4和灭虫装置5，地面6上设有防护围栏1，防护围栏1顶部设有第一支杆2，第一支杆2右侧从上至下依次设有灭虫装置5、控制器4和蓄电池3，防护围栏1和灭虫装置5均匀控制器4和蓄电池3连接，控制器4与蓄电池3连接。
实施例2
一种农园高效防虫防兽电网结构，如图1-9所示，包括有防护围栏1、第一支杆2、蓄电池3、控制器4和灭虫装置5，地面6上设有防护围栏1，防护围栏1顶部设有第一支杆2，第一支杆2右侧从上至下依次设有灭虫装置5、控制器4和蓄电池3，防护围栏1和灭虫装置5均匀控制器4和蓄电池3连接，控制器4与蓄电池3连接。
防护围栏1包括有电网板101、第二支杆102、LED灯103、警示标签104、导电线105和挡杆106，地面6上设有第二支杆102，第二支杆102之间连接有挡杆106，上下侧的挡杆106之间连接有导电线105，左右两侧的第二支杆102之间设有电网板101，且电网板101位于挡杆106底部，第二支杆102前侧设有LED灯103和警示标签104，且LED灯103位于警示标签104上方，警示标签104上写有“触电危险，请勿靠近”的警示标语，电网板101、LED灯103和导电线105均与控制器4和蓄电池3连接。
实施例3
一种农园高效防虫防兽电网结构，如图1-9所示，包括有防护围栏1、第一支杆2、蓄电池3、控制器4和灭虫装置5，地面6上设有防护围栏1，防护围栏1顶部设有第一支杆2，第一支杆2右侧从上至下依次设有灭虫装置5、控制器4和蓄电池3，防护围栏1和灭虫装置5均匀控制器4和蓄电池3连接，控制器4与蓄电池3连接。
防护围栏1包括有电网板101、第二支杆102、LED灯103、警示标签104、导电线105和挡杆106，地面6上设有第二支杆102，第二支杆102之间连接有挡杆106，上下侧的挡杆106之间连接有导电线105，左右两侧的第二支杆102之间设有电网板101，且电网板101位于挡杆106底部，第二支杆102前侧设有LED灯103和警示标签104，且LED灯103位于警示标签104上方，警示标签104上写有“触电危险，请勿靠近”的警示标语，电网板101、LED灯103和导电线105均与控制器4和蓄电池3连接。
灭虫装置5包括有第三支杆501、第一电动绕线轮502、第一拉绳503、安装板504、灯罩505、照明灯506和电网罩507，第一支杆2右侧顶部设有第三支杆501，第一支杆2右侧第三支杆501下方转动式连接有安装板504，第三支杆501上设有第一电动绕线轮502，第一电动绕线轮502上绕有第一拉绳503，且第一拉绳503末端与安装板504顶部连接，安装板504底部中间位置设有灯罩505，灯罩505内侧设有照明灯506，安装板504底部设有电网罩507，电网罩507位于照明灯506外围，第一电动绕线轮502、照明灯506和电网罩507均与控制器4和蓄电池3连接。
实施例4
一种农园高效防虫防兽电网结构，如图1-9所示，包括有防护围栏1、第一支杆2、蓄电池3、控制器4和灭虫装置5，地面6上设有防护围栏1，防护围栏1顶部设有第一支杆2，第一支杆2右侧从上至下依次设有灭虫装置5、控制器4和蓄电池3，防护围栏1和灭虫装置5均匀控制器4和蓄电池3连接，控制器4与蓄电池3连接。
防护围栏1包括有电网板101、第二支杆102、LED灯103、警示标签104、导电线105和挡杆106，地面6上设有第二支杆102，第二支杆102之间连接有挡杆106，上下侧的挡杆106之间连接有导电线105，左右两侧的第二支杆102之间设有电网板101，且电网板101位于挡杆106底部，第二支杆102前侧设有LED灯103和警示标签104，且LED灯103位于警示标签104上方，警示标签104上写有“触电危险，请勿靠近”的警示标语，电网板101、LED灯103和导电线105均与控制器4和蓄电池3连接。
灭虫装置5包括有第三支杆501、第一电动绕线轮502、第一拉绳503、安装板504、灯罩505、照明灯506和电网罩507，第一支杆2右侧顶部设有第三支杆501，第一支杆2右侧第三支杆501下方转动式连接有安装板504，第三支杆501上设有第一电动绕线轮502，第一电动绕线轮502上绕有第一拉绳503，且第一拉绳503末端与安装板504顶部连接，安装板504底部中间位置设有灯罩505，灯罩505内侧设有照明灯506，安装板504底部设有电网罩507，电网罩507位于照明灯506外围，第一电动绕线轮502、照明灯506和电网罩507均与控制器4和蓄电池3连接。
还包括有发声设备7，第一支杆2右侧底部设有发声设备7，发声设备7包括有连杆701、第四支杆702、铜铃703、第五支杆704、第二电动绕线轮705、第一弹性件706、摆动杆707、敲击块708和第二拉绳709，第一支杆2右侧下部设有连杆701，连杆701底部设有第四支杆702和第五支杆704，且第四支杆702位于第五支杆704左侧，第四支杆702底部设有铜铃703，第五支杆704底部设有第二电动绕线轮705，第二电动绕线轮705上绕有第二拉绳709，连杆701底部转动式连接有摆动杆707，且摆动杆707位于第五支杆704右侧，摆动杆707左侧与第二拉绳709末端连接，摆动杆707右侧与连杆701底部右侧之间连接有第一弹性件706，摆动杆707底部设有敲击块708，敲击块708正对铜铃703，第二电动绕线轮705与控制器4和蓄电池3连接。
还包括有螺栓8、固定杆11和螺母12，电网罩507左右两侧顶部均设有固定杆11，固定杆11上开有第二通孔10，安装板504顶部左右两侧均开有第一通孔9，第一通孔9正对第二通孔10，螺栓8穿过第一通孔9和第二通孔10，螺栓8底部设有螺母12，螺栓8与螺母12配合，且螺母12位于固定杆11底部。
还包括有第六支杆13、第二弹性件14、电磁铁15和铁块16，安装板504底部左侧设有第六支杆13，第六支杆13右侧底部连接有第二弹性件14，第二弹性件14右端连接有电磁铁15，电网罩507左侧下部设有铁块16，铁块16正对电磁铁15，电磁铁15与控制器4和蓄电池3连接。
还包括有连接环17、拉线18和风铃19，上侧的挡杆106底部通过焊接的方式连接有连接环17，连接环17上固定连接有拉线18，拉线18底端固定连接有风铃19，连接环17的形状为半圆环形。
挡杆106的材质为Q235钢。
安装板504的材质为不锈钢。
工作原理：农园种植中，夜晚控制器4控制防护围栏1和灭虫装置5工作，防护围栏1可以挡住兽类，防止兽类进入农园破坏植物，灭虫装置5可以对害虫进行诱杀，有利于保护植物，使植物生长得更好。
因为防护围栏1包括有电网板101、第二支杆102、LED灯103、警示标签104、导电线105和挡杆106，地面6上设有第二支杆102，第二支杆102之间连接有挡杆106，上下侧的挡杆106之间连接有导电线105，左右两侧的第二支杆102之间设有电网板101，且电网板101位于挡杆106底部，第二支杆102前侧设有LED灯103和警示标签104，且LED灯103位于警示标签104上方，警示标签104上写有“触电危险，请勿靠近”的警示标语，电网板101、LED灯103和导电线105均与控制器4和蓄电池3连接，所以夜晚控制器4控制电网板101和导电线105通电并控制LED灯103亮起，LED灯103便于人们看清警示标签104上的警示标语，从而避开触电危险，当兽类靠近挡杆106和第二支杆102时，挡杆106对兽类起阻碍作用，同时电网板101和导电线105对兽类产生电击作用，阻止兽类进入农园，有利于保护农园的作物不被兽类破坏，并且对电网板101和导电线105作用的电压在人体安全电压以内，避免人误触防护围栏1时发生危险。
因为灭虫装置5包括有第三支杆501、第一电动绕线轮502、第一拉绳503、安装板504、灯罩505、照明灯506和电网罩507，第一支杆2右侧顶部设有第三支杆501，第一支杆2右侧第三支杆501下方转动式连接有安装板504，第三支杆501上设有第一电动绕线轮502，第一电动绕线轮502上绕有第一拉绳503，且第一拉绳503末端与安装板504顶部连接，安装板504底部中间位置设有灯罩505，灯罩505内侧设有照明灯506，安装板504底部设有电网罩507，电网罩507位于照明灯506外围，第一电动绕线轮502、照明灯506和电网罩507均与控制器4和蓄电池3连接，所以控制器4控制照明灯506亮起并控制电网罩507通电，照明灯506的光线吸引害虫向它靠近，当害虫靠近并接触电网罩507时，电网罩507对害虫进行电击，杀灭害虫，有利于减少农园害虫，保护农园作物更好地生长，控制器4控制第一电动绕线轮502正反转动，带动第一拉绳503被放出卷起，带动安装板504向下向上转动，从而调节照明灯506的照射角度，达到调节照明灯506照射范围的效果，照明效果更好。
因为还包括有发声设备7，第一支杆2右侧底部设有发声设备7，发声设备7包括有连杆701、第四支杆702、铜铃703、第五支杆704、第二电动绕线轮705、第一弹性件706、摆动杆707、敲击块708和第二拉绳709，第一支杆2右侧下部设有连杆701，连杆701底部设有第四支杆702和第五支杆704，且第四支杆702位于第五支杆704左侧，第四支杆702底部设有铜铃703，第五支杆704底部设有第二电动绕线轮705，第二电动绕线轮705上绕有第二拉绳709，连杆701底部转动式连接有摆动杆707，且摆动杆707位于第五支杆704右侧，摆动杆707左侧与第二拉绳709末端连接，摆动杆707右侧与连杆701底部右侧之间连接有第一弹性件706，摆动杆707底部设有敲击块708，敲击块708正对铜铃703，第二电动绕线轮705分别与控制器4和蓄电池3连接，所以当兽类接触到防护围栏1时，控制器4控制第二电动绕线轮705不断地正反转动，带动第二拉绳709不断地被卷起放出，从而带动摆动杆707不断地向左向右摆动，进而带动敲击块708不断地向左向右转动敲击铜铃703发出响声，对兽类造成一定的恐吓作用，使兽类远离农园，达到了更好的防护驱逐效果。
因为还包括有螺栓8、固定杆11和螺母12，电网罩507左右两侧顶部均设有固定杆11，固定杆11上开有第二通孔10，安装板504顶部左右两侧均开有第一通孔9，第一通孔9正对第二通孔10，螺栓8穿过第一通孔9和第二通孔10，螺栓8底部设有螺母12，螺栓8与螺母12配合，且螺母12位于固定杆11底部，电网罩507不用与安装板504底部固定连接，所以便于照明灯506的更换，同时便于电网罩507上被杀灭的害虫的清洁，进行照明灯506的更换或电网罩507的清洁时，人将螺母12从螺栓8上旋下，并将螺栓8从第二通孔10和第一通孔9中拔出，将电网罩507取下，照明灯506更换完毕或电网罩507清洁完毕后，使装置复位即可。
因为还包括有第六支杆13、第二弹性件14、电磁铁15和铁块16，安装板504底部左侧设有第六支杆13，第六支杆13右侧底部连接有第二弹性件14，第二弹性件14右端连接有电磁铁15，电网罩507左侧下部设有铁块16，铁块16正对电磁铁15，电磁铁15与控制器4和蓄电池3连接，所以控制器4控制电磁铁15不断地通断电，带动电磁铁15不断地吸紧松开铁块16，使得电磁铁15不断地撞击铁块16，达到撞击电网罩507的效果，使电网罩507震荡，有利于将电网罩507上被电杀的害虫震落，保持电网罩507的清洁。
因为还包括有连接环17、拉线18和风铃19，上侧的挡杆106底部通过焊接的方式连接有连接环17，连接环17上固定连接有拉线18，拉线18底端固定连接有风铃19，连接环17的形状为半圆环形，所以有风吹动时，拉线18摆动，风铃19震动发出铃声，可以起到一定的恐吓兽类的作用，防止兽类靠近。
因为挡杆106的材质为Q235钢，Q235钢硬度高，不容易变形，所以可以延长装置的使用寿命。
因为安装板504的材质为不锈钢，不锈钢耐腐蚀性和耐酸性强，所以可延长装置的使用寿命。
控制器4选择厦门海为科技有限公司生产的海为S24S0T型PLC控制器4，主机外部24VDC供电，16路输入，8路输出。输入输出端口的定义为：X0为启动，X1为停止；Y0为电网板101，Y1为LED灯103，Y2为导电线105，Y3为第一电动绕线轮502，Y4为照明灯506，Y5为电网罩507，Y6为第二电动绕线轮705，Y7为电磁铁15。根据图9所示的电气控制原理图，所属领域的技术人员不需要创造性的劳动，通过编程即可实现控制器4控制各部件按上述工作原理进行动作，编程的相关指令都为现有技术，在此不再赘述。
本发明的控制方式是通过控制器4来自动控制，控制器4的控制电路通过本领域的技术人员简单编程即可实现，属于本领域的公知常识，并且本发明主要用来保护机械装置，所以本发明不再详细解释控制方式和电路连接。
以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
