技术领域
本发明属于智能家居技术领域，尤其涉及一种具有储热功能的智能浴霸调温设备。
背景技术
随着技术的发展，浴霸不仅具有了取暖、换气和红外线理疗等更多的功能，而且由于其外观造型可设计，具有时尚气息，因此浴霸在中国家庭的拥有率也逐年上升，成为很多家庭的必需品。
在冬天进行洗浴时，尤其是有孩子的家庭，为了避免孩子着凉生病，很多人都会在洗浴过程中全程开着浴霸，浴霸在工作过程中会产生高能短波蓝光，这种蓝光可以穿透角膜和晶状体，直达视网膜，引发黄斑部病变，对眼睛造成光学伤害，容易造成严重的视网膜挫伤甚至是失明，婴幼儿的晶状体过滤蓝光的能力较弱，更容易受到伤害，近年来，儿童受到蓝光刺激而导致眼部疾病的案例频发，给人们敲响了安全保护的警钟。
目前市场上的智能化浴霸可通过遥控器或者触屏来操控，一般主要有照明、取暖、换气、干燥等功能，少数具有定时功能的浴霸，定时功能又过于呆板，实用性不高，因为每个人每次的洗浴时间都是不同的，尤其是冬天大人在给小孩洗澡时，小孩活泼好动，洗澡经常要花费大量的时间，且用时无法确定，所以定时功能基本无用，但是，一直开着浴霸的话，不仅耗能多，而且小孩长时间接触蓝光，容易得眼部疾病，中途关闭浴霸的话，不仅操作麻烦，要去寻找遥控器等开关，而且浴霸关闭后，浴室内温度降低较快，还要担心小孩是否会着凉生病，在浴霸关闭后，不得不匆匆结束洗浴，极大的降低了人们的使用体验度。
于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种具有储热功能的智能浴霸调温设备，以期达到更具有更加实用价值性的目的。
发明内容
为了解决上述技术问题，本发明提供一种具有储热功能的智能浴霸调温设备，以解决传统的浴霸在长时间开启后，儿童容易得眼部疾病，以及浴霸关闭后，浴室内部降温较快，儿童容易着凉生病的问题。
本发明一种具有储热功能的智能浴霸调温设备的目的与功效，由以下具体技术手段所达成：
一种具有储热功能的智能浴霸调温设备，包括隔离板，所述隔离板的内部固定插接有盒体，所述盒体包括导热段、隔热段和柔性段，所述柔性段的内部填充有隔热棉，所述盒体的内部固定连接有限位板，所述盒体的内部且位于限位板的下方填充有脂肪酸材料，所述限位板的顶部固定连接有细管，所述细管的内部活动插接有延伸至脂肪酸材料上方的插杆，所述柔性段的顶部固定连接有顶杆，所述隔离板的顶部固定连接有支架，所述支架的内部且位于顶杆的上方活动插接有升降板，所述隔离板的顶部且位于支架的右侧固定连接有滑座，所述滑座的顶部滑动连接有连接块，所述隔离板的顶部且位于滑座的右侧固定安装有电路板主板，所述电路板主板的顶部且位于连接块的上方活动铰接有电路开关。
进一步的，所述隔离板为绝缘隔热材料，所述隔离板安装在浴霸的罩壳内部，且隔离板的下方安装有暖泡等浴霸发热装置。
进一步的，所述导热段位于隔离板的下方，导热段为导热性能好的材料，所述隔热段为隔热材料，所述柔性段为耐高温弹性变形材料，在保证脂肪酸材料能够很好的吸热和放热时，避免热量传递到隔离板的上方，对电路板主板上的电路元件造成影响。
进一步的，所述支架上安装有与顶杆对应的导向板，避免顶杆产生歪斜。
进一步的，所述连接块包括U型板、伸缩杆和滑块，连接块通过伸缩杆可上下自由移动，通过遥控器控制连接块在滑座上前后滑动。
进一步的，所述升降板和电路开关位于同一垂直面上，且升降板与电路开关之间留有间隙，所述连接块位于升降板和电路开关的背面，当连接块向前移动并固定在升降板的外侧时，顶杆将会通过升降板和连接块向上顶动电路开关。
进一步的，所述电路开关上安装有复位弹簧。
有益效果
与现有技术相比，本发明具有如下有益效果：
1.通过脂肪酸材料的固液相变将浴霸工作时产生的部分热量吸收储存起来，当浴霸长时间开启后，脂肪酸材料变形量较大，使得顶杆上移，将电路开关断开，从而自动关闭掉浴霸，解决了冬天在给儿童洗澡时，一直开着浴霸，儿童长时间接触浴霸蓝光后容易产生眼部疾病的问题，且浴霸关闭后，脂肪酸材料会自动将储存的热量释放出来，起到保持浴室内部温度和延长洗浴时间的效果，避免了浴室内温度降低较快，儿童容易着凉生病的情况，该设备在降低了浴霸的开启时间的同时，保持了浴室内的温度，使用节能安全。
2.对于有多个儿童的而言，冬天在给儿童洗澡时会花费更多的时间，在浴室内的温度降到一定温度时，脂肪酸材料体积变小，电路开关在复位弹簧的作用下回转，使得电路重新连通，浴霸重新开始工作，不仅避免了长时间洗浴时，浴霸开启时间过长，导致儿童长时间与浴霸蓝光接触，产生眼部疾病的问题，而且浴霸自动关闭和重启，使用安全方便。
3.通过连接块可切换为正常模式和安全模式，在安全模式下，连接块向前移动，顶杆上移会通过连接块使得电路开关断开，因此，浴霸在长时间开启后会自动关闭，避免儿童与浴霸蓝光长时间接触，起到保护作用；在正常模式下，连接块后移，由于升降板不与电路开关接触，因此，顶杆在上移的过程中不会使电路开关断开，成人对蓝光的抵抗力较强，在长时间洗浴时，可不使用安全模式，设备选择性多，功能更加完善。
附图说明

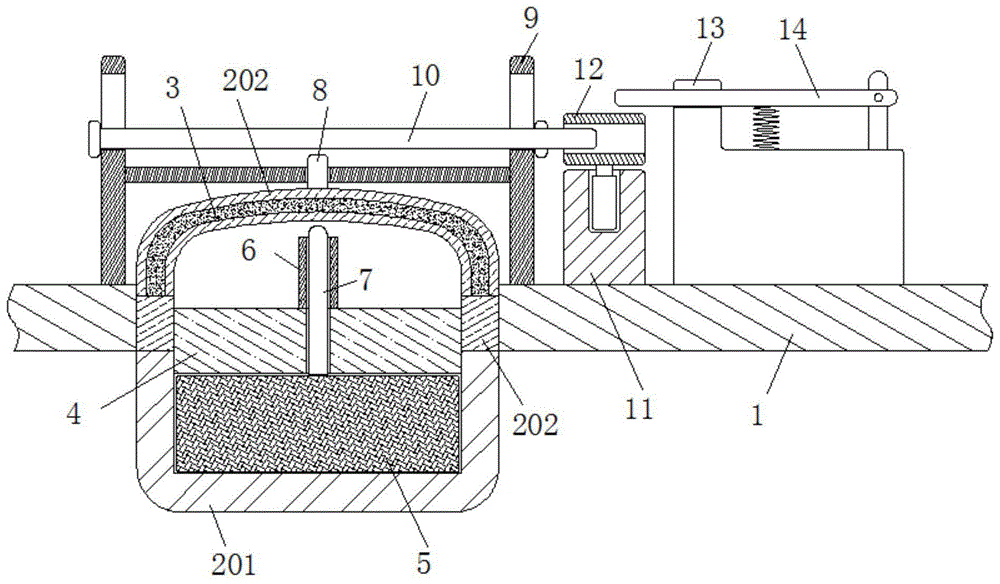

图1是本发明结构正面剖视图；
图2是本发明盒体结构正面剖视图；
图3是本发明连接块结构正面剖视图；
图4是本发明结构俯视示意图；
图5是本发明升降板与连接块连接结构立体图。
图中：1-隔离板，2-盒体，201-导热段，202-隔热段，203-柔性段，3-隔热棉，4-限位板，5-脂肪酸材料，6-细管，7-插杆，8-顶杆，9-支架，10-升降板，11-滑座，12-连接块，13-电路板主板，14-电路开关。
具体实施方式
为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式以及附图说明，进一步阐述本发明的优选实施方案。
实施例：
如附图1至附图5所示：
本发明提供一种具有储热功能的智能浴霸调温设备，包括隔离板1，隔离板1的内部固定插接有盒体2，盒体2包括导热段201、隔热段202和柔性段203，柔性段203的内部填充有隔热棉3，盒体2的内部固定连接有限位板4，盒体2的内部且位于限位板4的下方填充有脂肪酸材料5，限位板4的顶部固定连接有细管6，细管6的内部活动插接有延伸至脂肪酸材料5上方的插杆7，柔性段203的顶部固定连接有顶杆8，隔离板1的顶部固定连接有支架9，支架9的内部且位于顶杆8的上方活动插接有升降板10，隔离板1的顶部且位于支架9的右侧固定连接有滑座11，滑座11的顶部滑动连接有连接块12，隔离板1的顶部且位于滑座11的右侧固定安装有电路板主板13，电路板主板13的顶部且位于连接块12的上方活动铰接有电路开关14。
其中，隔离板1为绝缘隔热材料，隔离板1安装在浴霸的罩壳内部，且隔离板1的下方安装有暖泡等浴霸发热装置。
其中，导热段201位于隔离板1的下方，导热段201为导热性能好的材料，隔热段202为隔热材料，柔性段203为耐高温弹性变形材料，在保证脂肪酸材料5能够很好的吸热和放热时，避免热量传递到隔离板1的上方，对电路板主板13上的电路元件造成影响。
其中，支架9上安装有与顶杆8对应的导向板，避免顶杆8产生歪斜。
其中，连接块12包括U型板、伸缩杆和滑块，连接块12通过伸缩杆可上下自由移动，通过遥控器控制连接块12在滑座11上前后滑动。
其中，升降板10和电路开关14位于同一垂直面上，且升降板10与电路开关14之间留有间隙，连接块12位于升降板10和电路开关14的背面，当连接块12向前移动并固定在升降板10的外侧时，顶杆8将会通过升降板10和连接块12向上顶动电路开关14。
其中，电路开关14上安装有复位弹簧。
本实施例的具体使用方式与作用：
本发明中，隔离板1安装在浴霸的罩壳内部，隔离板1的下方安装有暖泡等发热装置，隔离板1的上方安装有电路装置，可通过遥控器或触屏等装置来控制连接块12的移动，当连接块12向前移动时，该设备处于安全模式，此时连接块12卡在升降板10的外侧，在开启浴霸后，脂肪酸材料5一直吸收热量，脂肪酸材料5是一种优秀的相变储热材料，其熔化-凝固过程可逆，无过冷和相分离现象，其中硬脂酸的熔点为69.4℃，相变潜热199J/g，相变后的稳定性能好，一般浴霸暖泡的工作温度在100℃左右，在开启浴霸并升温后，脂肪酸材料5开始吸收热量由固体变为液体，通过设置细管6将脂肪酸材料5相变产生的较小形变量放大，液相的脂肪酸材料5进入细管6内部将插杆7向上顶起，当浴霸开启时间较长后，插杆7顶到柔性段203，并通过推杆8、升降板10和连接块12将电路开关14向上顶起，使得电路开关14旋转断开，因此浴霸被自动关闭掉，脂肪酸材料5开始缓慢释放热量，以保持浴室内部的温度，避免因温度降低过快而导致儿童着凉生病，如果家庭中有多个儿童，冬天在给儿童洗澡时会花费更多的时间，在浴室内的温度降到一定温度时，脂肪酸材料5逐渐固化，体积变小，插杆7逐渐下移，电路开关14在复位弹簧的作用下回转，使得电路重新连通，浴霸重新开始工作，不仅避免了长时间洗浴时，浴霸开启时间过长，导致儿童长时间与浴霸蓝光接触，产生眼部疾病的问题，而且浴霸自动关闭和重启，使用安全方便。
当连接块12向后移动时，该设备处于正常模式，由于升降板10不与电路开关14接触，因此，顶杆8在上移的过程中不会使电路开关14断开，浴霸不会被自动关闭掉，由于成人对蓝光的抵抗力较强，在长时间洗浴时，可不使安全模式，该设备具有更多的选择性，功能更加完善。
以上显示和描述了本发明的基本原理、主要特征和本发明的优点，本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神或基本特征的前提下，不仅能够以其他的具体形式实现本发明，还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围，因此本发明要求保护范围由所附的权利要求书及其等同物界定，而不是上述说明限定。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
