一种吸附降震防风的基站用天线固定装置

出售状态:已下证
专 利 号 :已交易,保密
专利类型:发明专利
专利分类:通讯领域
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本发明涉及移动互联网技术领域,具体为一种吸附降震防风的基站用天线固定装置。


背景技术

移动互联网是指将移动通信和互联网结合在一起的一种新型互联网,移动通信和互联网都需要通过基站来接收和传输信号,基站又分为天线和天线固定架等设备,天线直接影响移动互联网的使用质量,目前的天线固定在固定架上后会有以下的问题:

天线的固定位置较高,高处的风力较强,天线容易被风吹得晃动,从而产生振动,并且目前的天线大多通过螺栓、螺母与固定架固定在一起,长时间被风吹动后,螺栓、螺母容易产生松动,导致天线容易损坏,影响移动互联网的使用。

因此,我们提出了一种吸附降震防风的基站用天线固定装置来解决以上的问题,使天线的固定更加稳固,减少天线的震动,保证固定的安全性以及移动互联网的使用质量。


发明内容

本发明为实现技术目的采用如下技术方案:一种吸附降震防风的基站用天线固定装置,包括固定架,所述固定架的顶部通过螺栓和螺母固定连接有天线杆,天线杆的中部固定连接有活塞套,活塞套的底部固定连接有与固定架的顶部吸附的吸盘,活塞套的中部固定连接有活动块,活动块的底部固定连接有与活塞套的内壁插接的橡胶头,活动块的内底壁固定连接有弹簧,活动块的内壁固定连接有卡块,弹簧的顶部固定连接有与活动块的中部插接的转块,转块的外侧开设有与卡块卡接的螺旋槽,转块的顶部转动连接有与天线杆内壁固定连诶的连接块,转块的顶部固定连接有齿轮一,齿轮一的右侧啮合有齿轮二,齿轮二的右侧固定连接有贯穿并延伸至天线杆右侧的风车,风车的右侧固定连接有反光镜,风车的外侧固定连接有均匀分布的尖刺。

本发明具备以下有益效果:

1、该吸附降震防风的基站用天线固定装置,通过吸盘与活动块的配合使用,当有风吹向天线杆时,风车被吹动,并且通过齿轮一和齿轮二来带动转块转动,转块外侧的螺旋槽带动卡块向上移动,卡块带动活动块向上移动,由于吸盘一直与固定架吸附在一起,当活动块向上移动时,使活塞套和橡胶头之间的大气压降低,使吸盘与固定架的吸附力增大,将天线杆紧紧固定在固定架上,从而达到了吸附降震的效果,有效减小了天线杆的震动,起到了防风并保护的作用。

2、该吸附降震防风的基站用天线固定装置,通过反光镜与尖刺的配合使用,由于天线的高度较高,天上飞行的鸟禽喜欢在天线上停留,而有的大型鸟禽体重较大,停落在天线上容易损坏天线,并且,鸟类对移动的风车会比较感兴趣,会损毁风车,导致风车无法正常使用,而反光镜和尖刺就可以有效驱逐鸟类,从而达到了防止鸟类的停落以及破坏的效果,保证了天线杆的正常使用。

进一步,所述固定架的顶部为水平面且固定架的顶部喷涂有粘性物质,便于将吸盘的底部与固定架的顶部粘在一起,并且吸盘与固定架之间无缝贴合。

进一步,所述天线杆的中部为空心且天线杆的右侧开设有与风车相适配的孔,所述活塞套的材料为钢制材料且活塞套的使用寿命长,不需要定期更换。

进一步,所述活动块的顶部开设有与转块相适配的凹槽且活动块底部的直径等于活塞套中部的直径,所述橡胶头的直径不小于活塞套中部的直径。

进一步,所述转块长度大于活动块顶部的凹槽深度且转块的材料为金属材料,使用寿命长,耐腐蚀,所述连接块的形状为圆环状且连接块的材料为金属材料,具有防腐蚀的特性。

进一步,所述风车具有四片扇叶且每片扇叶的右侧固定连接有反光镜,所述反光镜为平面镜且反光镜起到驱鸟的作用,所述尖刺的材料为铁质材料且尖刺起到防止鸟禽停落的作用。


附图说明

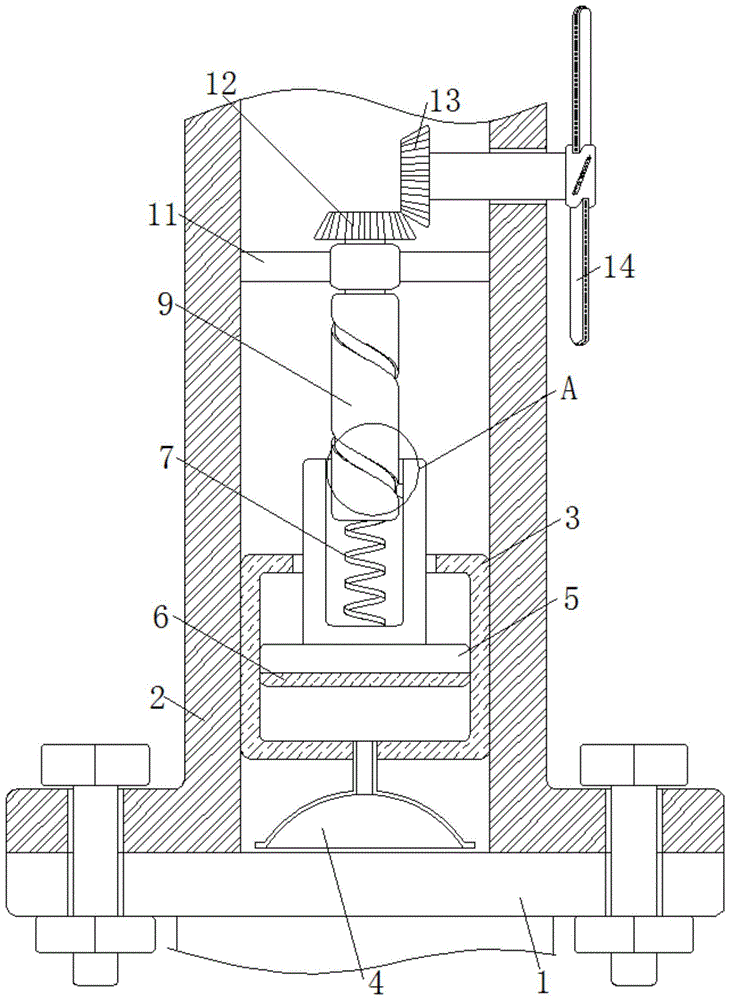

图1为本发明结构示意图;

图2为本发明单向棘轮结构示意图;

图3为本发明限位槽结构示意图;

图4为本发明转动顶块结构示意图。

图中:1固定架、2天线杆、3活塞套、4吸盘、5活动块、6橡胶头、7弹簧、8卡块、9转块、10螺旋槽、11连接块、12齿轮一、13齿轮二、14风车、15反光镜、16尖刺。


具体实施方式

下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。基于本发明中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本发明保护的范围。

请参阅图1-4,一种吸附降震防风的基站用天线固定装置,包括固定架1,固定架1起到固定天线杆2的作用,便于连接天线杆2,固定架1的顶部为水平面且固定架1的顶部喷涂有粘性物质,便于将吸盘4的底部与固定架1的顶部粘在一起,并且吸盘4与固定架1之间无缝贴合,固定架1的顶部通过螺栓和螺母固定连接有天线杆2,天线杆2起到连接连接天线的作用,为天线提供连接点,天线杆2的中部为空心且天线杆2的右侧开设有与风车14相适配的孔,活塞套3的材料为钢制材料且活塞套3的使用寿命长,不需要定期更换,天线杆2的中部固定连接有活塞套3,活塞套3的中部为空心,便于活动块5的移动,同时活塞套3内的初始大气压略低于外部大气压,使吸盘4余固定架1连接更加紧密。

活塞套3的底部固定连接有与固定架1的顶部吸附的吸盘4,活塞套3的中部固定连接有活动块5,活动块5带动橡胶头6上下移动来改变内部的大气压,活动块5的顶部开设有与转块9相适配的凹槽且活动块5底部的直径等于活塞套3中部的直径,橡胶头6的直径不小于活塞套3中部的直径,活动块5的底部固定连接有与活塞套3的内壁插接的橡胶头6,活动块5的内底壁固定连接有弹簧7,转块9转动时,弹簧7会逐渐旋转并横向压缩,当无风时,弹簧7会回弹将转块9回转支初始状态,活动块5的内壁固定连接有卡块8,弹簧7的顶部固定连接有与活动块5的中部插接的转块9,转块9长度大于活动块5顶部的凹槽深度且转块9的材料为金属材料,使用寿命长,耐腐蚀,连接块11的形状为圆环状且连接块11的材料为金属材料,具有防腐蚀的特性。

转块9的外侧开设有与卡块8卡接的螺旋槽10,螺旋槽10与卡块8一起作用,使转块9可以带动活动块5上下移动,转块9的顶部转动连接有与天线杆2内壁固定连诶的连接块11,连接块11起到固定的作用,转块9的顶部固定连接有齿轮一12,齿轮一12和齿轮二13起到传动的作用,齿轮一12的右侧啮合有齿轮二13,齿轮二13的右侧固定连接有贯穿并延伸至天线杆2右侧的风车14,风车14具有四片扇叶且每片扇叶的右侧固定连接有反光镜15,反光镜15的表面涂抹有防雾材料,反光镜15为平面镜且反光镜15起到驱鸟的作用,尖刺16的材料为铁质材料且尖刺16起到防止鸟禽停落的作用,风车14的右侧固定连接有反光镜15,风车14的外侧固定连接有均匀分布的尖刺16,尖刺16有效避免鸟禽停留。

工作原理:初始状态下,如图1所示,当有风刮过时,风车14被风刮动且风车14逆时针转动(从右向左看),风车14带动齿轮二13转动,齿轮二13带动齿轮一12转动,齿轮一12带动转块9转动,转块9通过螺旋槽10和卡块8带动活动块5竖直向上移动,活动块5带动橡胶头6向上移动,由于吸盘4与固定架1一直处于吸附状态,当橡胶头6再向上移动时,导致橡胶头6底部和活塞套3内底壁之间的大气压降低,导致吸盘4外部的大气压大于吸盘4内部的大气压,使吸盘4与固定架1的吸附力增强,使天线杆2的固定效果增强,使天线杆2无法产生晃动,保证了螺栓螺母的紧密连接,同时,活动块5上升至最大行程时,转块9不再发生转动,同时风车14也不再转动,并且反光镜15和尖刺16起到防止鸟禽停落和驱鸟的目的,当没有风力时,转块9会在弹簧7的作用下反向转动,使活动块5恢复至初始状态,便于在遇到风时,重新加强吸附效果,避免天线杆2震动。

需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下,由语句“包括一个……”限定的要素,并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本发明的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本发明的范围由所附权利要求及其等同物限定。
