技术领域
本发明涉及电子产品技术领域，具体为一种保证电子产品稳定性并且全方位展览的展示设备。
背景技术
电子产品是以电能为工作基础的相关产品，随着科学技术的进步，各式各样的电子产品已经深入到人们的日常生活中，由于硬件和软件的研发，电子产品不断得到革新，不断优化人们的生活和娱乐。
新型电子产品上市后，为了增加新型电子产品的销售量，使客户了解产品的优势，销售商一般都会利用展示架对电子产品进行展示，一般的展示架是固定不动的，需要进一步查看产品，需要由工作人员将产品取出交由消费者，在消费者数量较多的情况下，使无法是每一位消费者都能手持产品进行观察，而仅仅摆在展示架上的话，消费者无法观察到新型电子产品的各个部位，无法详细了解产品，使消费者对新型电子产品的兴趣大打折扣，从而减少其购买欲望，也有部分展示装置采用旋转式机架对电子产品全方位的展示，但是，在电子产品不停的旋转过程中可能会出现晃动情况，甚至但从展示架上跌落，对电子产品内部排线结构造成破坏或者使产品表层磨损，影响电子产品的正常使用，不利于其进行销售。
针对现有技术的不足，本发明提供了一种保证电子产品稳定性并且全方位展览的展示设备，具备自动固定和增大展览视角的优点，解决了无法全面观察和旋转易使产品损坏的问题，自动调高产品的高度，增大产品的可视区域，便于参观者观看，产品移动到合适高度并停止转动，避免位置过高，使参观者观赏过程中，脖子较长时间处于仰起的状态，对脖子造成压力，产生不适感，可对产品进行夹持，保持产品的稳定性，避免出现产品掉落摔坏的情况，使产品三百六十度旋转，全面向参观者展示。
发明内容
(一)技术方案
为实现上述自动固定和增大展览视角的目的，本发明提供如下技术方案：保证电子产品稳定性并且全方位展览的展示设备包括撑板、放置台、第一转杆、第一齿轮、螺杆、拉绳、转盘、槽块、齿杆、第二齿轮、推杆、第三齿轮、第四齿轮、第二转杆。
其中：
上述各结构之间的位置及连接关系如下：
一种保证电子产品稳定性并且全方位展览的展示设备，包括撑板，撑板的内部开设有空槽，其尺寸与放置台的尺寸相适配，撑板的底部活动连接有四个尺寸相同的连杆，连杆远离撑板的一侧与第一转杆活动连接，撑板的外侧活动连接有放置台，撑板的下方活动连接有第一转杆，第一转杆的外侧固定连接有第一齿轮，第一齿轮有四个并且尺寸相同，四个第一齿轮等距分布在螺杆的外侧，第一齿轮的尺寸与螺杆的尺寸相适配，第一齿轮的外侧活动连接有螺杆，撑板的底部固定连接有拉绳，拉绳的外侧活动连接有转盘，转盘的表面开设有弧槽，其尺寸与拉绳的尺寸相适配，拉绳远离撑板的一侧活动连接有槽块，槽块的内部开设有斜槽，其尺寸与齿杆的尺寸相适配，槽块的内部活动连接有齿杆，齿杆的两侧均固定连接有锯齿。
齿杆的外侧活动连接有第二齿轮，第二齿轮有两个并且尺寸相同，其尺寸与齿杆锯齿的尺寸相适配，第二齿轮的外侧活动连接有推杆，推杆的外侧固定连接有锯齿，其尺寸与第二齿轮的尺寸相适配，推杆远离其锯齿的一侧固定连接有夹板，螺杆的顶部固定连接有第三齿轮，第三齿轮的上方活动连接有第四齿轮，第三齿轮的外侧活动连接有第一齿形轮，第一齿形轮的底部固定连接有连接杆，连接杆的内部活动连接有内杆，内杆的顶部固定连接有第二齿形轮，第二齿形轮的外侧活动连接有第四齿轮，第四齿轮的内部活动连接有移动杆，移动杆的外侧固定连接有凸条，凸条的外侧固定连接有推条，推条的外侧活动连接有第二转杆，第四齿轮的下方活动连接有第二转杆，第二转杆呈现“L”状，其竖杆的底部固定连接有卡齿。
(二)有益效果
与现有技术相比，本发明提供了一种保证电子产品稳定性并且全方位展览的展示设备，具备以下有益效果：
1、通过撑板、第一转杆、第一齿轮、螺杆和第三齿轮的共同作用下，第三齿轮带动螺杆转动，螺杆与第一齿轮啮合，带动其发生转动，第一转杆也同步转动并相互靠近，将撑板向上推送，调高产品的高度，增大产品的可视区域，便于参观者观看。
2、通过拉绳、转盘、槽块、齿杆、第二齿轮和推杆的共同作用下，撑板带动拉绳上移使转盘逆向转动，拉绳拉动槽块下移，使齿杆顺着槽块的斜槽向右上方移动，齿杆带动第二齿轮转动，第二齿轮带动推杆相互靠近，其外侧的夹块同步移动对产品进行夹持，保持产品的稳定性，避免出现产品掉落摔坏的情况。
3、通过第三齿轮、第四齿轮和第二转杆的共同作用下，撑板带动放置台底部的移动杆上移，移动杆的凸条区域靠近第四齿轮，使第三齿轮带动移动杆发生转动，放置台同步转动使产品三百六十度旋转，全面向参观者展示，同时移动杆外的推条靠近第二转杆，使第二转杆顺时针转动，其竖杆的卡齿靠近第三齿轮阻碍其转动，第一齿形轮也不再转动，由于第一齿形轮和第二齿形轮活动连接，使第二齿形轮依然转动，使产品顺利转动，并且产品移动到合适高度并停止转动，避免位置过高，使参观者观赏过程中，脖子较长时间处于仰起的状态，对脖子造成压力，产生不适感。
附图说明

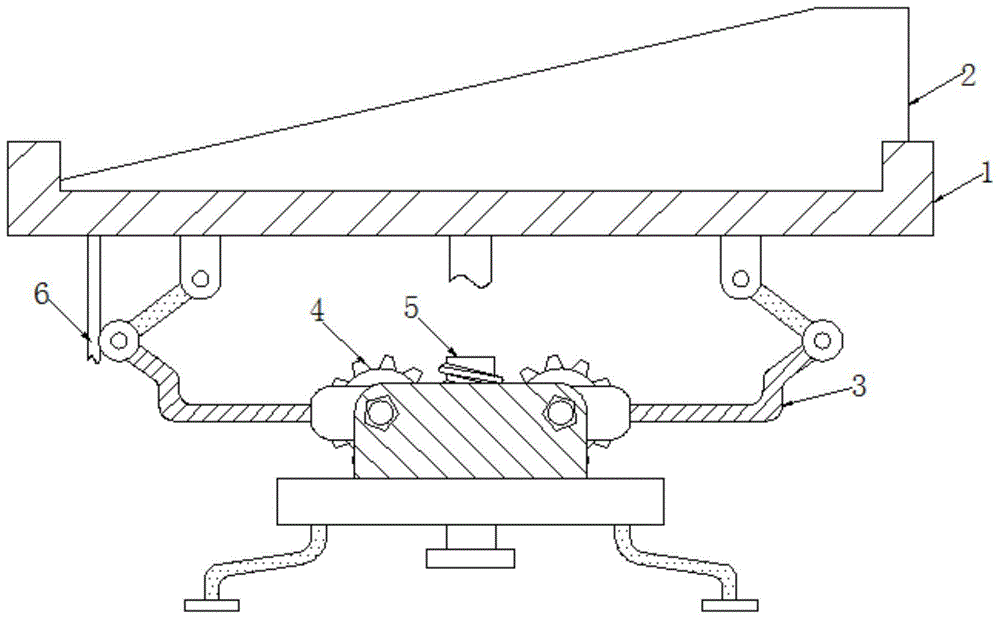

图1为本发明结构示意图，此时各结构处于初始状态，不发生位置变化；
图2为本发明图1运动轨迹示意图，此时螺杆转动引起撑板上移；
图3为本发明结构第一转杆和第一齿轮连接关系示意图；
图4为本发明结构第一转杆、第一齿轮和螺杆连接关系俯视图；
图5为本发明结构拉绳和齿杆连接关系示意图；
图6为本发明结构齿杆和推杆连接关系示意图，此时各结构处于初始状态，不发生位置变化；
图7为本发明结构齿杆和推杆运动轨迹示意图，此时齿杆右移引起推杆相互靠近；
图8为本发明结构第三齿轮、螺杆、第四齿轮和第二转杆连接关系示意图，此时各结构处于初始状态，不发生位置变化；
图9为本发明结构第三齿轮、螺杆、第四齿轮和第二转杆运动轨迹示意图，此时移动杆上移发生转动并且螺杆不再转动。
图中：1-撑板、2-放置台、3-第一转杆、4-第一齿轮、5-螺杆、6-拉绳、7-转盘、8-槽块、9-齿杆、10-第二齿轮、11-推杆、12-第三齿轮、13-第四齿轮、14-第二转杆。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-9，一种保证电子产品稳定性并且全方位展览的展示设备，包括撑板1，撑板1的内部开设有空槽，其尺寸与放置台2的尺寸相适配，撑板1的底部活动连接有四个尺寸相同的连杆，连杆远离撑板1的一侧与第一转杆3活动连接，撑板1的外侧活动连接有放置台2，放置台2的呈现三角形状，产品放置于其斜面上，使产品呈现倾斜放置，增大产品的可视区域，推杆11位于放置台2的上方，撑板1的下方活动连接有第一转杆3，第一转杆3的外侧固定连接有第一齿轮4，第一齿轮4有四个并且尺寸相同，四个第一齿轮4等距分布在螺杆5的外侧，第一齿轮4的尺寸与螺杆5的尺寸相适配，使螺杆5转动时带动第一齿轮4同步转动，第一齿轮4的外侧活动连接有螺杆5，撑板1的底部固定连接有拉绳6，拉绳6的外侧活动连接有转盘7，转盘7的表面开设有弧槽，其尺寸与拉绳6的尺寸相适配，拉绳6活动卡在转盘7的弧槽内，使拉绳6靠近撑板1的一侧上移时带动转盘7逆时针转动，引起槽块8下移，拉绳6远离撑板1的一侧活动连接有槽块8，槽块8的顶部活动连接有弹簧，槽块8的内部开设有斜槽，其尺寸与齿杆9的尺寸相适配，使槽块8下移时，可带动齿杆9向右上方移动。
槽块8的内部活动连接有齿杆9，齿杆9的两侧均固定连接有锯齿，其两侧的锯齿的尺寸相同，以齿杆9的中轴线为参考呈现对称分布，齿杆9的外侧活动连接有第二齿轮10，第二齿轮10有两个并且尺寸相同，其尺寸与齿杆9锯齿的尺寸相适配，使齿杆9右移时带动第二齿轮10转动，第二齿轮10的外侧活动连接有推杆11，推杆11外侧放置台2的上方，推杆11的外侧固定连接有锯齿，其尺寸与第二齿轮10的尺寸相适配，使第二齿轮10转动时，可带动推杆11相互靠近，推杆11远离其锯齿的一侧固定连接有夹板，使推杆11相互靠近时，其夹板可对产品进行限位固定。
螺杆5的顶部固定连接有第三齿轮12，第三齿轮12的上方活动连接有第四齿轮13，第三齿轮12的外侧活动连接有第一齿形轮，其尺寸与第三齿轮12的尺寸相适配，第一齿形轮的底部固定连接有连接杆，连接杆的内部活动连接有内杆，内杆的顶部固定连接有第二齿形轮，第二齿形轮的外侧活动连接有第四齿轮13，其尺寸与第二齿形轮的尺寸将适配，第四齿轮13的内部活动连接有移动杆，移动杆的外侧固定连接有凸条，第四齿轮13的内部开设有通孔，其尺寸与连接有凸条的杆体尺寸相适配，第四齿轮13与移动杆的非凸条区域接触时，移动杆不发生转动，其凸条区域与第四齿轮13接触时，第四齿轮13可带动移动杆转动，移动杆的顶部固定连接有放置台2，凸条的外侧固定连接有推条，推条的外侧活动连接有第二转杆14，第四齿轮13的下方活动连接有第二转杆14，第二转杆14呈现“L”状，其竖杆的底部固定连接有卡齿，其卡齿的尺寸与第三齿轮12的尺寸相适配，其横杆位于第四齿轮13的下方，使移动杆上移时，其推条靠近第二转杆14的横杆，使第二转杆14顺时针转动，其竖杆的卡齿靠近第三齿轮12，阻碍第三齿轮12转动。
该装置的工作过程及原理如下：
第一齿形轮转动带动第三齿轮12转动，其底部的螺杆5同步转动，螺杆5与其外侧的第一齿轮4转动，第一齿轮4转动带动第一转杆3同步转动，第一转杆3通过连杆推动撑板1上移，其内部的放置台2同步上移，随着撑板1的上移，带动靠近撑板1一侧的拉绳6同步移动，拉绳6带动转盘7逆时针转动，使远离撑板1一侧的拉绳6拉动槽块8下移，由于齿杆9活动卡在槽块8的斜槽内，槽块8带动齿杆9向右上方移动，齿杆9带动第二齿轮10转动，第二齿轮10与推杆11的锯齿相啮合，带动推杆11相互靠近，其外侧的夹块也相互靠近产品，对产品进行限位固定。
上述结构及过程请参阅图1-6。
第二齿形轮转动带动第四齿轮13同步转动，放置台2上移的同时其底部的移动杆同步移动，移动杆的凸条区域靠近放置台2并卡活动卡在放置台2的通孔内，由于放置台2通孔的尺寸与连接有凸条杆体的尺寸相适配，使第四齿轮13转动的同时带动移动杆转动，放置台2也同步转动，并且移动杆的推条靠近第二转杆14的横杆，并推动其横杆使第二转杆14顺指针转动，第二转杆14竖杆的卡齿靠近第三齿轮12，并卡在第三齿轮12的锯齿内，阻碍第三齿轮12转动，由于第一齿形轮与第三齿轮12相啮合，第一齿形轮底部的连接杆活动套在内杆的外侧，使第一齿形轮也不再转动，并且不影响内杆的转动。
上述结构及过程请参阅图7-8。
尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
