技术领域
本发明涉及一种贴软木垫装置，尤其涉及一种鞋中底快速贴软木垫装置。
背景技术
中底就是鞋底比较厚的部分，一般会比较软，是减震的主要角色。鞋，分为鞋面。内底即鞋垫，中底，大底即外底，是中底下边的那块与地面磨擦的橡胶。有些鞋表面可能看不到中底，有些是放弃中底，直接用其它减震方案。例如气垫，或者是隐藏式的中底。一般不怎么耐用。
软木垫是选用优质软木颗粒经过严格的科学工艺加工而成，特殊的结构和成分使得软木具有一系列的特殊性质：质轻，柔韧抗压，不渗透性强，防潮防腐，传导性极差，隔热隔音，耐摩擦，不易燃。现如今鞋中底贴软木垫大多是依靠人工完成，耗费时间长，且劳动量大。
现有的鞋中底贴软木方式存在工作效率低的缺点，因此亟需研发一种工作效率高的鞋中底快速贴软木垫装置。
发明内容
(1)要解决的技术问题
本发明为了克服现有的鞋中底贴软木方式工作效率低的缺点，本发明要解决的技术问题是提供一种工作效率高的鞋中底快速贴软木垫装置。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种鞋中底快速贴软木垫装置，包括有底板、第一轴承座、拉线、第一N形支架、车轮、放置块、第一弹簧、右支架、第二弹簧、第一曲形板、顶板、支杆、电动推杆、齿轮、连杆、滑轴、齿条、升降杆、第二N形支架、第二曲形板、胶水箱、电控阀、绕线轮、转轴、丝杆、螺母、导杆和滑套；底板顶部从左至右依次设有第一轴承座、放置块和右支架，第一轴承座上设有转轴，转轴上设有绕线轮，绕线轮上绕有拉线，拉线末端与放置块左侧连接，放置块底部左右两侧对称设置有车轮，放置块上开有凹槽，右支架左侧从上至下依次设有顶板、第一N形支架和第一弹簧，顶板底部从左至右依次设有第二轴承座、导杆、电动推杆和支杆，第二轴承座上设有丝杆，丝杆上设有螺母，螺母与丝杆配合，丝杆底端与转轴连接，导杆上设有滑套，滑套左侧与螺母连接，滑套右侧设有齿条，齿条顶端与电动推杆连接，支杆底端转动式设有齿轮，齿轮与齿条啮合，齿轮上设有连杆，连杆上开有一字孔，一字孔内设有滑轴，滑轴与一字孔配合，滑轴上设有升降杆，升降杆底端设有第二N形支架，第一N形支架顶壁开有导向孔，升降杆穿过导向孔，第一N形支架左内壁和右内壁上分别铰接连接有第二曲形板和第一曲形板，第二曲形板底部和第一N形支架左内壁之间与第一曲形板底部和第一N形支架右内壁之间均连接有第二弹簧，第一N形支架左侧设有胶水箱，胶水箱底部设有电控阀。
优选地，还包括有收集槽，底板顶部设有收集槽，收集槽的形状为杯状形的，收集槽的材质为不锈钢，收集槽位于第一轴承座和绕线轮的左方，收集槽的高度为40cm，收集槽的长度为50cm，收集槽的宽度为30cm。
优选地，还包括有固定环，底板上设有固定环，固定环位于第一轴承座和放置块之间的底板上，固定环垂直设置在底板上，拉线穿过固定环，固定环的形状为圆柱体形。
优选地，还包括有外围套体，底板的底部与两侧上设有外围套体，外围套体的形状为凹字形，外围套体的材质为橡胶，外围套体厚度与底板厚度的比例为1:2，外围套体宽度与底板宽度的比例为3:2。
优选地，还包括有照明灯，右支架左侧设有照明灯，照明灯为倾斜设置在右支架左侧上，照明灯的形状为半球形，照明灯为节能类型的LED灯，照明灯的颜色为暖黄色，照明灯位于第一曲形板的上方，照明灯位于顶板的下方。
优选地，导杆上设有小孔，小孔直径与导杆的宽度比为2：3，小孔的内壁光滑，小孔的厚度与导杆的厚度相同，小孔与小孔之间的距离相等，小孔均匀分布在导杆上。
优选地，还包括有橡胶垫，N形支架内顶部设有橡胶垫，橡胶垫的材质为丁苯橡胶，橡胶垫的形状为长方体形，橡胶垫的厚度为4cm，橡胶垫的长度为25cm橡胶垫位于第一曲形板和第二曲形板的上方。
优选地，放置块的形状为长方体形，放置块的材质为不锈钢，放置块位于第一支杆的右方，放置块位于第二曲形板的下方，放置块位于右支架的左方，放置块的长度为30cm，放置块的宽度为20cm，放置块的高度为40cm。
优选地，底板的材质为Q235钢，底板顶部为光滑平面，底板的高度比右支架的厚度大，底板的形状为长方体形，底板的长度为150cm，底板的宽度为40cm，底板的高度为2cm。
工作原理：初始，放置块与右支架之间的第一弹簧处于拉伸状态，第一曲形板和第二曲形板之间放置有软木垫。当要对鞋中底贴软木垫时，人工将鞋中底放于凹槽中，然后启动电动推杆伸长，使齿条向下运动，滑套向下运动，带动螺母向下运动，丝杆在螺母的带动下顺转，带动转轴顺转，绕线轮随之顺转，将拉线收回，使车轮向左滚动，带动放置块向左运动，当放置块运动至胶水箱的正下方时，电动推杆停止工作，打开电控阀，胶水箱内的胶水从胶水箱中流出，滴落至鞋中底上。当胶水滴落完毕后，关闭电控阀，启动电动推杆缩短，拉动齿条向上运动，使齿轮顺转，带动连杆顺转，此时滑轴在一字孔内向下滑动，带动升降杆向下运动，第二N形支架随之向下运动，然后推动第一曲形板和第二曲形板向外侧转动，此时，软木垫从第一曲形板和第二曲形板内掉落至放置块上的鞋中底上。放置块向右运动至一定程度时，第一弹簧处于不动状态，放置块位于第二N形支架正下方，第二N形支架向下运动时，会对放置块上的软木垫进行压紧。当软木垫固定后，启动电动推杆伸长至复位，使齿轮逆转，带动升降杆向上运动，当第二N形支架向上运动至复位时，电动推杆停止工作。随后，人工将已贴好软木垫的鞋中底取出。重复上述操作，将需要贴软木垫的鞋中底贴完。
因为还包括有收集槽，底板顶部设有收集槽，收集槽的形状为杯状形的，收集槽的材质为不锈钢，收集槽位于旋转电机和绕线轮的左方，收集槽的高度为40cm，收集槽的长度为50cm，收集槽的宽度为30cm，所以当工人在工作时，可以将一些工具放入收集槽内，更方便工人工作。
因为还包括有固定环，底板上设有固定环，固定环位于第一轴承座和放置块之间的底板上，固定环垂直设置在底板上，拉线穿过固定环，固定环的形状为圆柱体形，固定环起导向作用，所以可以使拉线沿固定轨道运动。
因为还包括有外围套体，底板的底部与两侧上设有外围套体，外围套体的形状为凹字形，外围套体的材质为橡胶，外围套体厚度与底板厚度的比例为1:2，外围套体宽度与底板宽度的比例为3:2，外围套体能够保护底板不受到损害，所以可以有效地延长底板的使用寿命。
因为还包括有照明灯，右支架左侧设有照明灯，照明灯为倾斜设置在右支架左侧上，照明灯的形状为半球形，照明灯为节能类型的LED灯，照明灯的颜色为暖黄色，照明灯位于第一曲形板的上方，照明灯位于顶板的下方，所以在光线暗时，照明灯可以起到帮助贴软木垫的作用。
因为导杆上设有小孔，小孔直径与导杆的宽度比为2：3，小孔的内壁光滑，小孔的厚度与导杆的厚度相同，小孔与小孔之间的距离相等，小孔均匀分布在导杆上，所以可以有效地节约材料，降低成本，并且使装置更美观。
因为还包括有橡胶垫，N形支架内顶部设有橡胶垫，橡胶垫的材质为丁苯橡胶，橡胶垫的形状为长方体形，橡胶垫的厚度为4cm，橡胶垫的长度为25cm，橡胶垫位于第一曲形板和第二曲形板的上方，所以在N形支架对软木垫进行挤压时，橡胶垫可以起到保护软木垫的作用，防止软木垫变形。
因为底板的材质为Q235钢，底板顶部为光滑平面，底板的高度比右支架的厚度大，底板的形状为长方体形，底板的长度为150cm，底板的宽度为40cm，底板的高度为2cm，Q235钢抗腐蚀性强和抗氧化性强，所以可以延长底板的使用寿命。
(3)有益效果
本发明通过启动电动推杆的伸长与缩短，进行鞋中底贴软木垫工作，达到工作效率高的效果，为现有的鞋中底贴软木方式提供了一些借鉴，可以减少工人的工作时间，使工作更方便。
附图说明

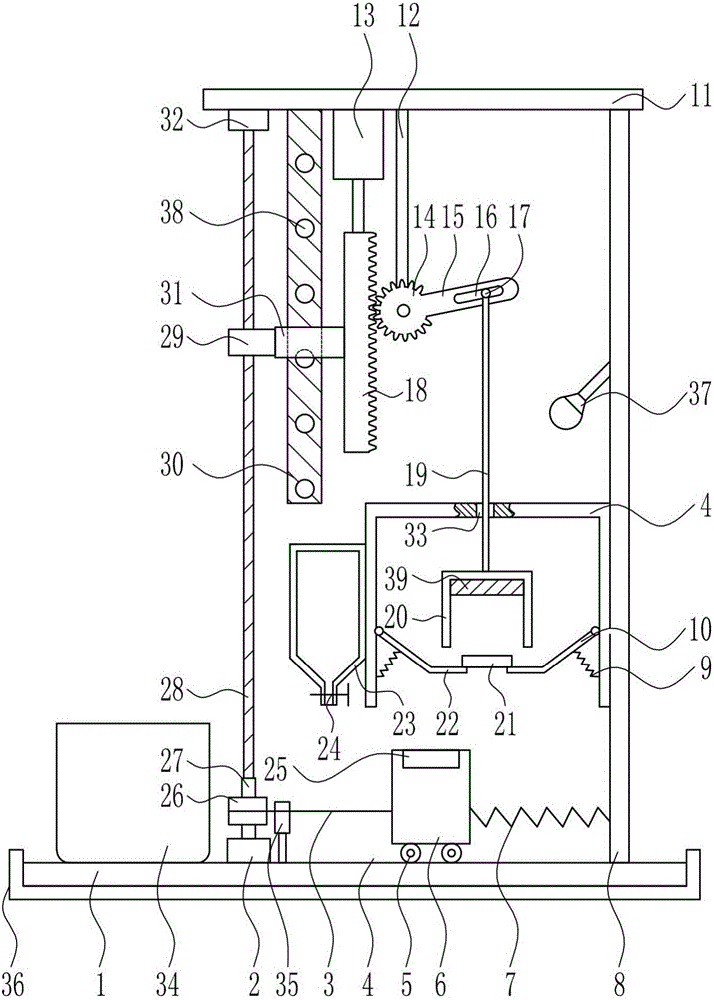

图1为本发明的第一种主视结构示意图。
图2为本发明的第二种主视结构示意图。
图3为本发明的第三种主视结构示意图。
图4为本发明的第四种主视结构示意图。
图5为本发明的第七种主视结构示意图。
图6为本发明的第六种主视结构示意图。
图7为本发明的第七种主视结构示意图。
附图中的标记为：1-底板，2-第一轴承座，3-拉线，4-第一N形支架，5-车轮，6-放置块，7-第一弹簧，8-右支架，9-第二弹簧，10-第一曲形板，11-顶板，12-支杆，13-电动推杆，14-齿轮，15-连杆，16-一字孔，17-滑轴，18-齿条，19-升降杆，20-第二N形支架，21-软木垫，22-第二曲形板，23-胶水箱，24-电控阀，25-凹槽，26-绕线轮，27-转轴，28-丝杆，29-螺母，30-导杆，31-滑套，32-第二轴承座，33-导向孔，34-收集槽，35-固定环，36-外围套体，37-照明灯，38-小孔，39-橡胶垫。
具体实施方式
下面结合附图和实施例对本发明作进一步的说明。
实施例1
一种鞋中底快速贴软木垫装置，如图1-7所示，包括有底板1、第一轴承座2、拉线3、第一N形支架4、车轮5、放置块6、第一弹簧7、右支架8、第二弹簧9、第一曲形板10、顶板11、支杆12、电动推杆13、齿轮14、连杆15、滑轴17、齿条18、升降杆19、第二N形支架20、第二曲形板22、胶水箱23、电控阀24、绕线轮26、转轴27、丝杆28、螺母29、导杆30和滑套31；底板1顶部从左至右依次设有第一轴承座2、放置块6和右支架8，第一轴承座2上设有转轴27，转轴27上设有绕线轮26，绕线轮26上绕有拉线3，拉线3末端与放置块6左侧连接，放置块6底部左右两侧对称设置有车轮5，放置块6上开有凹槽25，右支架8左侧从上至下依次设有顶板11、第一N形支架4和第一弹簧7，顶板11底部从左至右依次设有第二轴承座32、导杆30、电动推杆13和支杆12，第二轴承座32上设有丝杆28，丝杆28上设有螺母29，螺母29与丝杆28配合，丝杆28底端与转轴27连接，导杆30上设有滑套31，滑套31左侧与螺母29连接，滑套31右侧设有齿条18，齿条18顶端与电动推杆13连接，支杆12底端转动式设有齿轮14，齿轮14与齿条18啮合，齿轮14上设有连杆15，连杆15上开有一字孔16，一字孔16内设有滑轴17，滑轴17与一字孔16配合，滑轴17上设有升降杆19，升降杆19底端设有第二N形支架20，第一N形支架4顶壁开有导向孔33，升降杆19穿过导向孔33，第一N形支架4左内壁和右内壁上分别铰接连接有第二曲形板22和第一曲形板10，第二曲形板22底部和第一N形支架4左内壁之间与第一曲形板10底部和第一N形支架4右内壁之间均连接有第二弹簧9，第一N形支架4左侧设有胶水箱23，胶水箱23底部设有电控阀24。
还包括有收集槽34，底板1顶部设有收集槽34，收集槽34的形状为杯状形的，收集槽34的材质为不锈钢，收集槽34位于第一轴承座2和绕线轮26的左方，收集槽34的高度为40cm，收集槽34的长度为50cm，收集槽34的宽度为30cm。
还包括有固定环35，底板1上设有固定环35，固定环35位于第一轴承座2和放置块6之间的底板1上，固定环35垂直设置在底板1上，拉线3穿过固定环35，固定环35的形状为圆柱体形。
还包括有外围套体36，底板1的底部与两侧上设有外围套体36，外围套体36的形状为凹字形，外围套体36的材质为橡胶，外围套体36厚度与底板1厚度的比例为1:2，外围套体36宽度与底板1宽度的比例为3:2。
还包括有照明灯37，右支架8左侧设有照明灯37，照明灯37为倾斜设置在右支架8左侧上，照明灯37的形状为半球形，照明灯37为节能类型的LED灯，照明灯37的颜色为暖黄色，照明灯37位于第一曲形板10的上方，照明灯37位于顶板11的下方。
导杆30上设有小孔38，小孔38直径与导杆30的宽度比为2：3，小孔38的内壁光滑，小孔38的厚度与导杆30的厚度相同，小孔38与小孔38之间的距离相等，小孔38均匀分布在导杆30上。
还包括有橡胶垫39，N形支架内顶部设有橡胶垫39，橡胶垫39的材质为丁苯橡胶，橡胶垫39的形状为长方体形，橡胶垫39的厚度为4cm，橡胶垫39的长度为25cm橡胶垫39位于第一曲形板10和第二曲形板22的上方。
放置块6的形状为长方体形，放置块6的材质为不锈钢，放置块6位于第一支杆12的右方，放置块6位于第二曲形板22的下方，放置块6位于右支架8的左方，放置块6的长度为30cm，放置块6的宽度为20cm，放置块6的高度为40cm。
底板1的材质为Q235钢，底板1顶部为光滑平面，底板1的高度比右支架8的厚度大，底板1的形状为长方体形，底板1的长度为150cm，底板1的宽度为40cm，底板1的高度为2cm。
工作原理：初始，放置块6与右支架8之间的第一弹簧7处于拉伸状态，第一曲形板10和第二曲形板22之间放置有软木垫21。当要对鞋中底贴软木垫21时，人工将鞋中底放于凹槽25中，然后启动电动推杆13伸长，使齿条18向下运动，滑套31向下运动，带动螺母29向下运动，丝杆28在螺母29的带动下顺转，带动转轴27顺转，绕线轮26随之顺转，将拉线3收回，使车轮5向左滚动，带动放置块6向左运动，当放置块6运动至胶水箱23的正下方时，电动推杆13停止工作，打开电控阀24，胶水箱23内的胶水从胶水箱23中流出，滴落至鞋中底上。当胶水滴落完毕后，关闭电控阀24，启动电动推杆13缩短，拉动齿条18向上运动，使齿轮14顺转，带动连杆15顺转，此时滑轴17在一字孔16内向下滑动，带动升降杆19向下运动，第二N形支架20随之向下运动，然后推动第一曲形板10和第二曲形板22向外侧转动，此时，软木垫21从第一曲形板10和第二曲形板22内掉落至放置块6上的鞋中底上。放置块6向右运动至一定程度时，第一弹簧7处于不动状态，放置块6位于第二N形支架20正下方，第二N形支架20向下运动时，会对放置块6上的软木垫21进行压紧。当软木垫21固定后，启动电动推杆13伸长至复位，使齿轮14逆转，带动升降杆19向上运动，当第二N形支架20向上运动至复位时，电动推杆13停止工作。随后，人工将已贴好软木垫21的鞋中底取出。重复上述操作，将需要贴软木垫21的鞋中底贴完。
因为还包括有收集槽34，底板1顶部设有收集槽34，收集槽34的形状为杯状形的，收集槽34的材质为不锈钢，收集槽34位于旋转电机和绕线轮26的左方，收集槽34的高度为40cm，收集槽34的长度为50cm，收集槽34的宽度为30cm，所以当工人在工作时，可以将一些工具放入收集槽34内，更方便工人工作。
因为还包括有固定环35，底板1上设有固定环35，固定环35位于第一轴承座2和放置块6之间的底板1上，固定环35垂直设置在底板1上，拉线3穿过固定环35，固定环35的形状为圆柱体形，固定环35起导向作用，所以可以使拉线3沿固定轨道运动。
因为还包括有外围套体36，底板1的底部与两侧上设有外围套体36，外围套体36的形状为凹字形，外围套体36的材质为橡胶，外围套体36厚度与底板1厚度的比例为1:2，外围套体36宽度与底板1宽度的比例为3:2，外围套体36能够保护底板1不受到损害，所以可以有效地延长底板1的使用寿命。
因为还包括有照明灯37，右支架8左侧设有照明灯37，照明灯37为倾斜设置在右支架8左侧上，照明灯37的形状为半球形，照明灯37为节能类型的LED灯，照明灯37的颜色为暖黄色，照明灯37位于第一曲形板10的上方，照明灯37位于顶板11的下方，所以在光线暗时，照明灯37可以起到帮助贴软木垫21的作用。
因为导杆30上设有小孔38，小孔38直径与导杆30的宽度比为2：3，小孔38的内壁光滑，小孔38的厚度与导杆30的厚度相同，小孔38与小孔38之间的距离相等，小孔38均匀分布在导杆30上，所以可以有效地节约材料，降低成本，并且使装置更美观。
因为还包括有橡胶垫39，N形支架内顶部设有橡胶垫39，橡胶垫39的材质为丁苯橡胶，橡胶垫39的形状为长方体形，橡胶垫39的厚度为4cm，橡胶垫39的长度为25cm，橡胶垫39位于第一曲形板10和第二曲形板22的上方，所以在N形支架对软木垫21进行挤压时，橡胶垫39可以起到保护软木垫21的作用，防止软木垫21变形。因为底板1的材质为Q235钢，底板1顶部为光滑平面，底板1的高度比右支架8的厚度大，底板1的形状为长方体形，底板1的长度为150cm，底板1的宽度为40cm，底板1的高度为2cm，Q235钢抗腐蚀性强和抗氧化性强，所以可以延长底板1的使用寿命。
以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
