技术领域
本发明属于市政施工领域，尤其是涉及一种便于操作的市政地下管道隔断施工装置。
背景技术
在市政道路下，往往会安装各种管道，例如排水管、排污管等，而这些地下管道在长期的使用过程中，会出现裂缝，特别是在两根管道铰接处。
而施工人员一般通过人工的方式对裂缝进行焊缝处理，在施工人员施工前需要对管道内的流通物进行阻隔切断，一旦阻隔装置被冲破，施工人员很容易被流体淹没甚至发生窒息等意外，存在极大的安全隐患。
经检索申请公布号为CN106958713A的一种市政地下管道隔断施工装置，包括左右对称设置的左夹板和右夹板以及位于所述左夹板和右夹板之间的气囊环，所述气囊环中心处设置有中心孔，所述左夹板右端中心处设置有开口朝向所述右夹板的左套筒，所述右夹板左端面中心处设置有开口朝向所述左夹板的右套筒，所述左套筒和所述右套筒均伸入到所述中心孔中，所述左套筒中还设置有左右延伸的滑动环槽，所述滑动环槽右端设置有连通所述滑动环槽的连通槽。
该隔断施工装置存在如下不足：
1、该装置在安装过程中，无法确保其气囊环的轴心线与管道的轴线重合，调整和放置的难度较高；
2、该装置仅通过气囊环进行阻隔，一旦气囊环产生破损，流体会冲破阻隔装置，从而引发严重的后果；
3、该装置不具备警示装置，一旦焊接的火星等溅射到气囊环上，容易造成气囊环的破损。
为此，我们提出一种便于操作的市政地下管道隔断施工装置来解决上述问题。
发明内容
本发明的目的是针对上述问题，提供一种密封性强的便于操作的市政地下管道隔断施工装置。
为达到上述目的，本发明采用了下列技术方案：一种便于操作的市政地下管道隔断施工装置，包括柱状的连接件，所述连接件的两端外侧壁上均固定套接有环形隔板，所述环形隔板远离连接件的一侧设有圆形活动板，所述圆形活动板与连接件之间通过弹性环密封连接，所述圆形活动板靠近环形隔板的侧壁上固定连接有连接杆，所述连接杆远离圆形活动板的一端固定连接有由磁性材质制成的活塞块，所述连接件内设有安装腔，所述安装腔内固定连接有电磁铁，所述安装腔的两侧均设有与之连通的滑动腔，所述活塞块位于滑动腔内并与滑动腔滑动密封连接。
在上述的便于操作的市政地下管道隔断施工装置中，所述连接件外固定连接有复位气囊，所述复位气囊与安装腔相连通。
在上述的便于操作的市政地下管道隔断施工装置中，所述圆形活动板、弹性环、环形隔板、滑动腔和活塞块共同形成的密闭空间内填充有磁流变液。
在上述的便于操作的市政地下管道隔断施工装置中，所述磁流变液内掺杂有荧光剂，所述弹性环采用透明材质。
与现有的技术相比，本便于操作的市政地下管道隔断施工装置的优点在于：
1、本发明通过设置左右两个弹性环，不但能够大大提高密封效果，并且降低了放置难度，能够更加准确地将弹性环与管道内侧壁贴合。
2、本发明通过设置复位气囊，不仅可以起到收纳气体的作用，并且可以对弹性环进行复位。
3、本发明通过设置磁流变液，在电磁铁通电产生磁性后，能够使磁流变液固化，进一步提高弹性环与管道内侧壁的贴合程度。
4、本发明通过设置透明材质的弹性环，以及在磁流变液内掺杂荧光剂，在光线较暗的管道内，能够自动发光以起到一定的警示作用，减少操作人员在施工过程中对其造成损伤。
附图说明

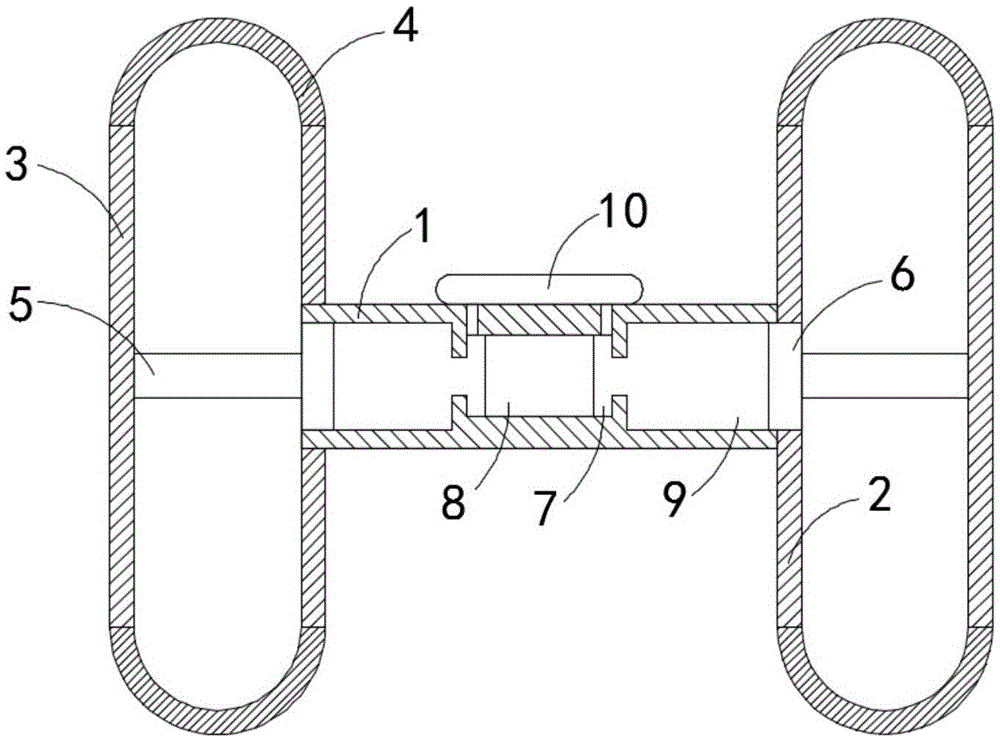

图1是本发明提供的一种便于操作的市政地下管道隔断施工装置实施例1的结构透视图；
图2是本发明提供的一种便于操作的市政地下管道隔断施工装置实施例1的隔断状态结构示意图；
图3是本发明提供的一种便于操作的市政地下管道隔断施工装置实施例2的结构示意图；
图4是本发明提供的一种便于操作的市政地下管道隔断施工装置实施例3的结构示意图。
图中，1连接件、2环形隔板、3圆形活动板、4弹性环、5连接杆、6活塞块、7安装腔、8电磁铁、9滑动腔、10复位气囊、11磁流变液。
具体实施方式
以下实施例仅处于说明性目的，而不是想要限制本发明的范围。
实施例1
如图1-2所示，一种便于操作的市政地下管道隔断施工装置，包括柱状的连接件1，连接件1的两端外侧壁上均固定套接有环形隔板2，环形隔板2远离连接件1的一侧设有圆形活动板3，圆形活动板3的直径和环形隔板2的外径相等，圆形活动板3与连接件1之间通过弹性环4密封连接，弹性环4可采用橡胶材质制成，弹性环4会沿其圆周线方向发生形变，圆形活动板3靠近环形隔板2的侧壁上固定连接有连接杆5，连接杆5远离圆形活动板3的一端固定连接有由磁性材质制成的活塞块6。
连接件1内设有安装腔7，安装腔7内固定连接有电磁铁8，连接件1内安装有与电磁铁8耦合的移动电源，且该移动电源的开闭通过无线设备控制，在使用时，只需打开移动电源的开关，即可让电磁铁8通电产生磁性，对活塞块6产生吸引力，安装腔7的两侧均设有与之连通的滑动腔9，活塞块6位于滑动腔9内并与滑动腔9滑动密封连接，连接件1外固定连接有复位气囊10，复位气囊10可采用弹性橡胶材质，复位气囊10与安装腔7相连通，通过设置复位气囊10，可起到收集气体和复位的作用。
本实施例使用时，将两个弹性环4沿着管道的轴线方向投入管道内，接着打开移动电源的开关，使电磁铁8通电并产生磁性，在电磁铁8的作用下，会使两个活塞块6朝着电磁铁8的方向移动，并使弹性环4向管道内壁方向发生形变，对管道进行密闭，此时，活塞块6将滑动腔9内的气体排入复位气囊10内，使复位气囊10膨胀(如图2所示)。
在施工完成后，关闭移动电源的开关，电磁铁8断电，在复位气囊10和弹性环4的弹力作用下，使圆形活动板3复位至初始状态(如图1所示)。
实施例2
如图3所示，本实施例与实施例1的不同之处在于：圆形活动板5、弹性环4、环形隔板2、滑动腔9和活塞块6共同形成的密闭空间内填充有磁流变液11，磁流变液11是一种可控流体，由高磁导率、低磁滞性的微小软磁性颗粒和非导磁性液体混合而成的悬浮体。这种悬浮体在零磁场条件下呈现出低粘度的牛顿流体特性；而在强磁场作用下，则呈现出高粘度、低流动性的特性。
本实施例中，当电磁铁8通电后，会在其周围产生磁场，此时磁流变液11会出现高粘度、低流动性的特性，能够对弹性环4进行定性，防止其发生形变，进一步提高了弹性环4与管道内侧壁之间的密闭效果。
实施例3
如图4所示，本实施例与实施例2的不同之处在于：磁流变液11内掺杂有荧光剂，荧光剂可采用荧光粉，弹性环4采用透明材质，如透明硅胶材质。
本实施例中，通过设置荧光剂，并将弹性环4采用透明材质制成，在管道内光线较暗的情况下，能够自动发光，起到一定的警示作用，避免施工人员无意中对阻隔装置造成损坏，提高了施工安全性。
以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
