技术领域
本发明是一种仪器仪表用表面擦洗装置，属于仪器仪表擦洗装置领域。
背景技术
仪器仪表是用以检出、测量、观察、计算各种物理量、物质成分、物性参数等的器具或设备。真空检漏仪、压力表、测长仪、显微镜、乘法器等均属于仪器仪表。广义来说，仪器仪表也可具有自动控制、报警、信号传递和数据处理等功能，例如用于工业生产过程自动控制中的气动调节仪表和电动调节仪表，以及集散型仪表控制系统也皆属于仪器仪表，仪器仪表在长时间放置时，表面会积有许多灰尘，因此需要对其进行擦拭。
现有的技术不方便对仪器仪表的进行有效的固定，且在固定的过程中不方便操作，有待优化。
发明内容
针对现有技术存在的不足，本发明目的是提供一种仪器仪表用表面擦洗装置，以解决现有的技术不方便对仪器仪表的进行有效的固定，且在固定的过程中不方便操作，有待优化的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种仪器仪表用表面擦洗装置，其结构包括控制面板、主机、工作台面、擦洗架、外部真空管、固定装置、真空主机，所述的控制面板为矩形结构且通过嵌入方式安装于主机前端中部，所述的主机上端与工作台面底部相扣合，所述的工作台面中部设有活动装设固定装置的凹槽，所述的擦洗架通过扣合方式安装于工作台面上端，所述的真空主机为矩形结构且通过嵌入方式安装于主机右侧，所述的擦洗架与真空主机通过外部真空管相连接，所述的固定装置包括多向真空管、重力感应装置、第一传动机构、第二传动机构、联动机构、第三传动机构、密封装置、壳体，所述的重力感应装置通过扣合方式安装于壳体上端中部，所述的壳体内部设有多向真空管且上端与重力感应装置底部相连接，所述的第一传动机构共设有两个且通过扣合方式安装于壳体内部两侧，所述的密封装置设有两个且安装于多向真空管下端两侧，所述的壳体底部两端各设有一个第三传动机构，所述的第三传动机构内侧与密封装置相连接，所述的联动机构分别与第三传动机构外侧相连接且上端与第二传动机构底部相连接。
进一步地，所述的重力感应装置包括传动绳扣、真空接头、一号弹簧、负压槽、重力压板，所述的重力压板底部通过两个以上一号弹簧与多向真空管中部相连接，所述的重力压板上端设有两个以上负压槽并为一体成型结构，所述的负压槽底部各设有一个真空接头，所述的真空接头与多向真空管顶端相扣合，所述的传动绳扣共设有两个且通过扣合方式安装于重力压板两侧下端。
进一步地，所述的第一传动机构包括一号联动轮、传动绳、二号联动轮、传动齿条、齿条滑槽、升降推杆、升降推板、二号弹簧、推板导轨、导轨底座。
进一步地，所述的推板导轨底部通过两个导轨底座安装于壳体两侧下端，所述的升降推板与推板导轨内部上端相扣合且底部通过两个二号弹簧与导轨底座上表面相连接，所述的升降推杆底部与升降推板上端相扣合且顶部与传动齿条底部相连接，所述的传动齿条外侧通过齿条滑槽与壳体两侧中部相连接，所述的壳体顶部两端各设有一个一号联动轮、二号联动轮，所述的传动绳首端与传动绳扣相扣合且中段啮合一号联动轮、二号联动轮，所述的传动齿条顶部与传动绳末端相连接。
进一步地，所述的第二传动机构包括传动直齿、一号链条、直齿支架、一号转轮、二号链条、转轮支架，所述的一号转轮共设有两个且通过转轮支架安装于多向真空管上端两侧，所述的两个传动直齿分别与传动齿条内侧相啮合，所述的一号转轮通过一号链条与传动直齿相啮合，所述的传动直齿右侧通过直齿支架与多向真空管两端相连接，所述的二号链条上端与一号转轮相啮合。
进一步地，所述的联动机构包括二号转轮、三号链条、固定支架、三号转轮、传动皮带，所述的主支架共设有两个且底部通过嵌入方式安装于壳体底部两端，所述的二号转轮通过扣合方式安装于主支架左上角，所述的主支架左下端设有三号转轮，所述的三号转轮与传动皮带左端相啮合，所述的三号转轮与二号转轮通过三号链条相啮合。
进一步地，所述的第三传动机构包括传动凸轮、斜齿轴、弧形齿面、皮带轴、定位主轴，所述的定位主轴共设有两个且底部通过扣合方式安装于壳体底部两端，所述的皮带轴通过套合方式安装于定位主轴中部，所述的定位主轴顶部分别设有斜齿轴，所述的传动凸轮通过扣合方式安装于固定支架右端，所述的传动凸轮底部通过弧形齿面与斜齿轴右侧相啮合，所述的定位主轴与传动皮带右端相啮合。
进一步地，所述的密封装置包括密封板、复位弹簧板、三号弹簧，所述的复位弹簧板通过扣合方式安装于密封板左端，所述的密封板共设有两个且末端通过嵌入方式安装于多向真空管下端内部，所述的复位弹簧板上下两端分别通过三号弹簧与多向真空管下端外部相连接，所述的密封板首端与传动凸轮相贴合。
有益效果
本发明一种仪器仪表用表面擦洗装置，通过控制面板可以启动主机，而后通过控制真空主机来带动擦洗架进行前后移动，设有的固定装置用于对工作台面上的仪器仪表进行固定，避免在擦洗过程中位移，当固定装置上方有仪表仪器时，就能够下压重力压板以及一号弹簧，从而使真空接头与多向真空管顶部进行扣合连接，设有的重力压板两端通过传动绳扣带动传动绳首端，通过一号联动轮与二号联动轮导向联动，并拖动传动齿条提升，从而与传动直齿啮合并带动其旋转，而后通过一号链条啮合一号转轮转动，进而将动力转嫁至二号转轮上，设有的二号转轮底部通过三号链条带动三号转轮转动，且三号转轮通过传动皮带带动定位主轴下端进行旋转，从而使斜齿轴转动，并啮合传动凸轮末端的弧形齿面，从而带动传动凸轮首端翘起，设有的传动凸轮首端默认状态与密封板贴合，翘起后密封板通过复位弹簧板与三号弹簧带动自动推出，从而释放多向真空管下端的真空负压，设有的多向真空管上端通过负压槽对重力压板表面的仪表仪器进行了真空吸附固定。
本发明一种仪器仪表用表面擦洗装置，本实用设于的固定装置通过重力压板检测仪表仪器，从而下压带动第一传动机构控制第二传动机构，设有的第二传动机构则带动联动机构控制第三传动机构释放密封装置，从而打开多向真空管底部的真空负压，从而使负压槽能够实现真空负压自动固定，有效的避免了仪器仪表在擦洗过程中出现移动，且自动化程度高，操作起来更加的简单，便捷。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

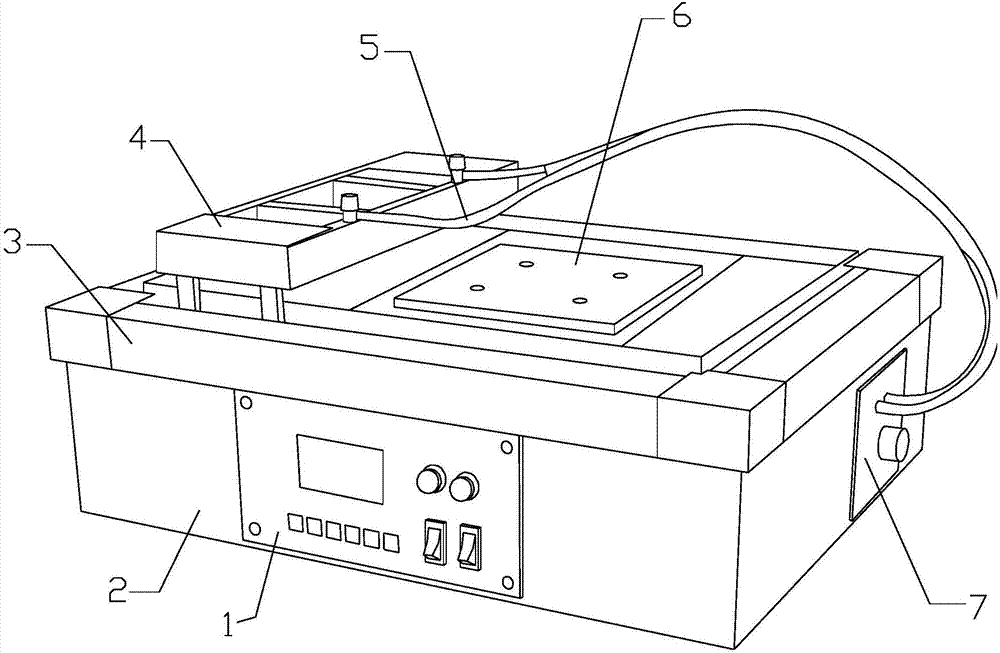

图1为本发明一种仪器仪表用表面擦洗装置的结构示意图。
图2为本发明的固定装置内部结构示意图。
图3为本发明的固定装置第二形态示意图。
图4为图3的第一局部放大图。
图5为图3的第二局部放大图。
图中：控制面板-1、主机-2、工作台面-3、擦洗架-4、外部真空管-5、固定装置-6、真空主机-7、多向真空管-601、重力感应装置-602、第一传动机构-603、第二传动机构-604、联动机构-605、第三传动机构-606、密封装置-607、壳体-608、传动绳扣-6021、真空接头-6022、一号弹簧-6023、负压槽-6024、重力压板-6025、一号联动轮-6031、传动绳-6032、二号联动轮-6033、传动齿条-6034、齿条滑槽-6035、升降推杆-6036、升降推板-6037、二号弹簧-6038、推板导轨-6039、导轨底座-60310、传动直齿-6041、一号链条-6042、直齿支架-6043、一号转轮-6044、二号链条-6045、转轮支架-6046、二号转轮-6051、三号链条-6052、固定支架-6053、三号转轮-6054、传动皮带-6055、传动凸轮-6061、斜齿轴-6062、弧形齿面-6063、皮带轴-6064、定位主轴-6065、密封板-6071、复位弹簧板-6072、三号弹簧-6073。
具体实施方式
为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。
实施例
请参阅图1-图5，本发明提供一种仪器仪表用表面擦洗装置:其结构包括控制面板1、主机2、工作台面3、擦洗架4、外部真空管5、固定装置6、真空主机7，所述的控制面板1为矩形结构且通过嵌入方式安装于主机2前端中部，所述的主机2上端与工作台面3底部相扣合，所述的工作台面3中部设有活动装设固定装置6的凹槽，所述的擦洗架4通过扣合方式安装于工作台面3上端，所述的真空主机7为矩形结构且通过嵌入方式安装于主机2右侧，所述的擦洗架4与真空主机7通过外部真空管5相连接，所述的固定装置6包括多向真空管601、重力感应装置602、第一传动机构603、第二传动机构604、联动机构605、第三传动机构606、密封装置607、壳体608，所述的重力感应装置602通过扣合方式安装于壳体608上端中部，所述的壳体608内部设有多向真空管601且上端与重力感应装置602底部相连接，所述的第一传动机构603共设有两个且通过扣合方式安装于壳体608内部两侧，所述的密封装置607设有两个且安装于多向真空管601下端两侧，所述的壳体608底部两端各设有一个第三传动机构606，所述的第三传动机构606内侧与密封装置607相连接，所述的联动机构605分别与第三传动机构606外侧相连接且上端与第二传动机构604底部相连接，所述的重力感应装置602包括传动绳扣6021、真空接头6022、一号弹簧6023、负压槽6024、重力压板6025，所述的重力压板6025底部通过两个以上一号弹簧6023与多向真空管601中部相连接，所述的重力压板6025上端设有两个以上负压槽6024并为一体成型结构，所述的负压槽6024底部各设有一个真空接头6022，所述的真空接头6022与多向真空管601顶端相扣合，所述的传动绳扣6021共设有两个且通过扣合方式安装于重力压板6025两侧下端，所述的第一传动机构603包括一号联动轮6031、传动绳6032、二号联动轮6033、传动齿条6034、齿条滑槽6035、升降推杆6036、升降推板6037、二号弹簧6038、推板导轨6039、导轨底座60310，所述的推板导轨6039底部通过两个导轨底座60310安装于壳体608两侧下端，所述的升降推板6037与推板导轨6039内部上端相扣合且底部通过两个二号弹簧6038与导轨底座60310上表面相连接，所述的升降推杆6036底部与升降推板6037上端相扣合且顶部与传动齿条6034底部相连接，所述的传动齿条6034外侧通过齿条滑槽6035与壳体608两侧中部相连接，所述的壳体608顶部两端各设有一个一号联动轮6031、二号联动轮6033，所述的传动绳6032首端与传动绳扣6021相扣合且中段啮合一号联动轮6031、二号联动轮6033，所述的传动齿条6034顶部与传动绳6032末端相连接，所述的第二传动机构604包括传动直齿6041、一号链条6042、直齿支架6043、一号转轮6044、二号链条6045、转轮支架6046，所述的一号转轮6044共设有两个且通过转轮支架6046安装于多向真空管601上端两侧，所述的两个传动直齿6041分别与传动齿条6034内侧相啮合，所述的一号转轮6044通过一号链条6042与传动直齿6041相啮合，所述的传动直齿6041右侧通过直齿支架6043与多向真空管601两端相连接，所述的二号链条6045上端与一号转轮6044相啮合，所述的联动机构605包括二号转轮6051、三号链条6052、固定支架6053、三号转轮6054、传动皮带6055，所述的主支架6054共设有两个且底部通过嵌入方式安装于壳体608底部两端，所述的二号转轮6051通过扣合方式安装于主支架6054左上角，所述的主支架6054左下端设有三号转轮6054，所述的三号转轮6054与传动皮带6055左端相啮合，所述的三号转轮6054与二号转轮6051通过三号链条6052相啮合，所述的第三传动机构606包括传动凸轮6061、斜齿轴6062、弧形齿面6063、皮带轴6064、定位主轴6065，所述的定位主轴6065共设有两个且底部通过扣合方式安装于壳体608底部两端，所述的皮带轴6064通过套合方式安装于定位主轴6065中部，所述的定位主轴6065顶部分别设有斜齿轴6062，所述的传动凸轮6061通过扣合方式安装于固定支架6053右端，所述的传动凸轮6061底部通过弧形齿面6063与斜齿轴6062右侧相啮合，所述的定位主轴6065与传动皮带6055右端相啮合，所述的密封装置607包括密封板6071、复位弹簧板6072、三号弹簧6073，所述的复位弹簧板6072通过扣合方式安装于密封板6071左端，所述的密封板6071共设有两个且末端通过嵌入方式安装于多向真空管601下端内部，所述的复位弹簧板6072上下两端分别通过三号弹簧6073与多向真空管601下端外部相连接，所述的密封板6071首端与传动凸轮6061相贴合。
本发明提供一种仪器仪表用表面擦洗装置，其工作原理为：通过控制面板1可以启动主机2，而后通过控制真空主机7来带动擦洗架4进行前后移动，设有的固定装置6用于对工作台面3上的仪器仪表进行固定，避免在擦洗过程中位移，当固定装置6上方有仪表仪器时，就能够下压重力压板6025以及一号弹簧6023，从而使真空接头6022与多向真空管601顶部进行扣合连接，设有的重力压板6025两端通过传动绳扣6021带动传动绳6032首端，通过一号联动轮6031与二号联动轮6033导向联动，并拖动传动齿条6034提升，从而与传动直齿6041啮合并带动其旋转，而后通过一号链条6042啮合一号转轮6044转动，进而将动力转嫁至二号转轮6051上，设有的二号转轮6051底部通过三号链条6052带动三号转轮6054转动，且三号转轮6054通过传动皮带6055带动定位主轴6065下端进行旋转，从而使斜齿轴6062转动，并啮合传动凸轮6061末端的弧形齿面6063，从而带动传动凸轮6061首端翘起，设有的传动凸轮6061首端默认状态与密封板6071贴合，翘起后密封板6071通过复位弹簧板6072与三号弹簧6073带动自动推出，从而释放多向真空管601下端的真空负压，设有的多向真空管601上端通过负压槽6024对重力压板6025表面的仪表仪器进行了真空吸附固定。
本发明所述的一号链条6042一般为金属的链环或环形物，多用作机械传动、牵引。用来控制机械上传动用的链子。
本发明解决的问题是现有的技术不方便对仪器仪表的进行有效的固定，且在固定的过程中不方便操作，有待优化，本发明通过上述部件的互相组合，有效的避免了仪器仪表在擦洗过程中出现移动，且自动化程度高，操作起来更加的简单，便捷。
以上显示和描述了本发明的基本原理和主要特征和本发明的优点，对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
