技术领域
本发明涉及家用电器领域，特别的，是一种电风扇。
背景技术
电风扇是一种利用电动机驱动扇叶旋转，来达到使空气加速流通的家用电器，主要用于清凉解暑和流通空气；广泛用于家庭、教室，办公室、商店、医院和宾馆等场所，目前市面上存在的家用电风扇主要有吊扇和台式风扇，台式风扇放置在桌面或者直接设计为落地式，台式风扇大部分都具有摇头的功能，摇头的电风扇能够照顾到坐在不同方向的人，吊扇通常固定安装在天花板上，风从头顶吹来覆盖的范围较大，也能兼顾到多人；但是无论是台式风扇还是吊扇，风的流向都是平行于扇叶的旋转轴，只能吹到使用者的一个侧面，不能给人带来环绕立体的凉风，炎热的夏季吹不到风的另一侧身体，还是会让人们感到闷热。
发明内容
针对上述问题，本发明的目的在于提供一种中心式自环绕吊扇，该中心式自环绕吊扇能够吹到使用者身体的四周，给使用者带来四面八方的凉风，提高舒适度。
本发明实现技术目的所采用的技术方案是：该中心自环绕式吊扇包括有固定轴、旋转轴、风扇，所述固定轴固定安装在天花板上，所述旋转轴安装在所述固定轴上，沿所述固定轴轴线自转；所述旋转轴下部安装有连杆轴；所述连杆轴上设置有连杆，所述连杆绕所述连杆轴摆动；所述连杆另一端设置有风扇轴,所述风扇轴与所述连杆轴之间平行设置；所述风扇轴上安装有所述风扇，所述风扇绕所述风扇轴摆动；所述风扇下表面的一侧安装有调风轴，所述调风轴与所述风扇轴垂直，所述调风轴的轴线将所述风扇的下表面分隔成一大一小两个部分，所述调风轴上安装有调风片，所述调风片的长度不超过所述风扇的半径，所述调风片绕所述调风轴摆动，所述中心自环绕式吊扇在关闭状态下，所述风扇绕所述风扇轴向设置有调风片一侧倾斜。
作为优选，所述固定轴与所述旋转轴之间电性连接，所述固定轴内壁沿周向分别设置有零线圈和火线圈，所述零线圈和火线圈连入家庭线路中；所述旋转轴外壁设置有零线接头和火线接头，所述零线头和火线头接入所述风扇，所述零线接头和火线接头分别与所述零线圈和火线圈弹性接触，在所述旋转轴旋转过程中，所述零线接头和火线接头分别于所述零线圈和火线圈保持接触，避免风扇上的导线直接连入家庭电路时外露，也防止风扇在转动过程中导线发生缠绕现象。
作为优选，所述连杆由外径逐渐减小的两到四个空心筒套接而成，最外层空心筒的上端连接于所述连杆轴，最内层空心筒的下端连接于所述风扇轴，所述空心筒具有弹性，受外力挤压时向内产生弹性形变，内层空心筒外壁弹性压紧在外层空心筒内壁，内层空心筒在受到外部拉力时，从外层空心筒中伸出；所述空心筒上方外侧设置有卡扣，所述空心筒上下部分别设置有与所述卡扣匹配的上卡槽和下卡槽，内层空心筒的卡扣卡在外层空心筒的上卡槽时，内层空心筒缩进外层空心筒，达到缩短所述连杆的目的，内层空心筒的卡扣卡在外层空心筒的下卡槽时，内层空心筒伸出外层空心筒，达到延长所述连杆的目的；调节所述连接杆的长短，既能够控制风扇旋转吹过的范围，又能够适应不同层高的房子。
作为优选，所述风扇的下表面安装有滑槽，所述滑槽将所述风扇的下表面分隔成两个相等的半面，所述滑槽与所述风扇轴垂直设置；所述滑槽里设置有滑件，所述滑件与所述调风轴连接，滑动所述滑件至所述风扇的中心位置，所述调风轴和调风片都位于所述风扇下表面的中间位置，此时风扇与地面平时，自上而下的吹风；滑动所述滑件至风扇的一侧，将所述调风片拨动到倾斜状态，令风扇倾斜面向站在固定轴下方的使用者，打开风扇开关，此时风扇绕固定轴旋转向内360°的吹风，滑动所述滑件至风扇的另一侧，将所述调风片也拨动到倾斜状态，令风扇倾斜反向于站在固定轴下方的使用者，打开风扇开关，此时风扇绕固定轴旋转向外360°的吹风，使用者可以按照自己的需求调节风扇向内吹还是向外吹。
本发明的有益效果在于：该中心式自环绕吊扇在使用时，将调风片拨至倾斜状态，打开风扇使风力作用在调风片上，给风扇施加一个侧向的推力，风扇带动连杆绕旋转轴的轴线旋转，旋转的过程中风扇受离心力作用，带动连杆偏移一定角度，此时风扇绕旋转轴的轴线做圆周运动，当连杆与风扇达到平衡状态时，给处于风扇下方的使用者带来360°环绕吹风，提高舒适度。
附图说明

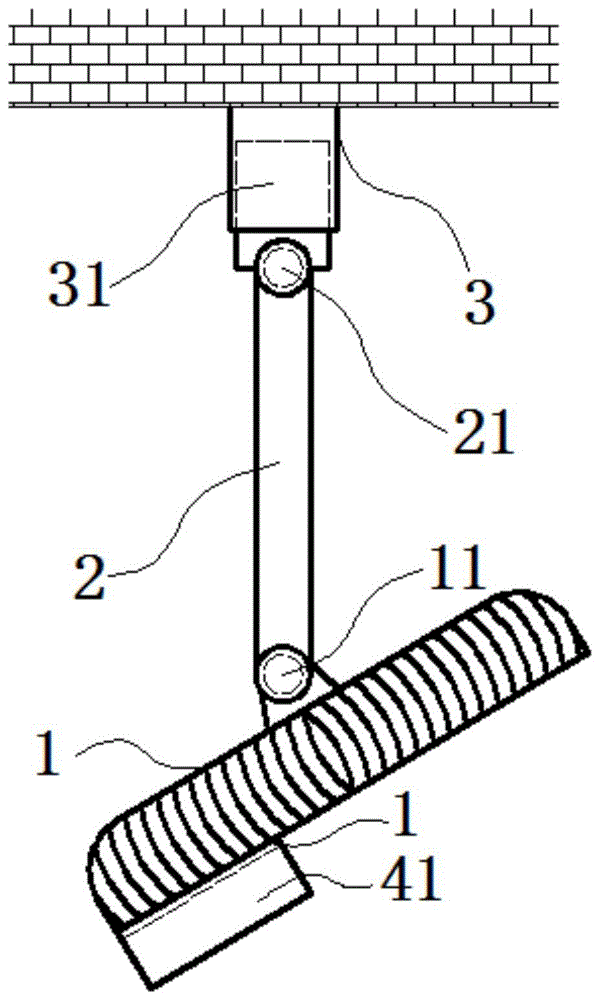

图1是本中心式自环绕吊扇一个实施例的正向示意图。
图2是图1实施例风扇工作时的正向示意图。
图3是图1实施例旋转轴和固定轴的剖面示意图。
图4是图1实施例连杆的剖面示意图。
具体实施方式
下面结合附图和实施例对本发明进一步说明：
实施例：
在图1到图3所示的实施例中，该中心自环绕式吊扇包括有固定轴3、旋转轴31、风扇1，所述固定轴3固定安装在天花板上，所述旋转轴31安装在所述固定轴3上，沿所述固定轴3轴线自转；所述旋转轴31下部安装有连杆轴21；所述连杆轴21上设置有连杆2，所述连杆2绕所述连杆轴21摆动；所述连杆2另一端设置有风扇轴11,所述风扇轴11与所述连杆轴21之间平行设置；所述风扇轴11上安装有所述风扇1，所述风扇1绕所述风扇轴11摆动；所述风扇1下表面的一侧安装有调风轴4，所述调风轴4与所述风扇轴11垂直，所述调风轴4的轴线将所述风扇1的下表面分隔成一大一小两个部分，所述调风轴4上安装有调风片41，所述调风片41的长度不超过所述风扇1的半径，所述调风片41绕所述调风轴4摆动，所述中心自环绕式吊扇在关闭状态下，所述风扇1绕所述风扇轴11向设置有调风片一侧倾斜。
上述中心式自环绕吊扇在使用时，将调风片41拨至倾斜状态，打开风扇1使风力作用在调风片41上，给风扇1施加一个侧向的推力，风扇1带动连杆2绕旋转轴31的轴线旋转，旋转的过程中风扇1受离心力作用，带动连杆2偏移一定角度，此时风扇1绕旋转轴31的轴线做圆周运动，当连杆2与风扇1达到平衡状态时，给处于风扇1下方的使用者带来360°环绕吹风，提高舒适度。
在具体设计时如图3所示，所述固定轴3与所述旋转轴31之间电性连接，所述固定轴3内壁沿周向分别设置有零线圈32和火线圈33，所述零线圈32和火线圈33连入家庭线路中；所述旋转轴31外壁设置有零线接头34和火线接头35，所述零线头34和火线头35接入所述风扇1，所述零线接头34和火线接头35分别与所述零线圈32和火线圈33弹性接触，在所述旋转轴31旋转过程中，所述零线接头34和火线接头35分别于所述零线圈32和火线圈33保持接触，避免风扇1上的导线直接连入家庭电路时外露，也防止风扇1在转动过程中导线发生缠绕现象。
如图4所示，所述连杆2由外径逐渐减小的两到四个空心筒套接而成，最外层空心筒的上端连接于所述连杆轴21，最内层空心筒的下端连接于所述风扇轴11，所述空心筒具有弹性，受外力挤压时向内产生弹性形变，内层空心筒外壁弹性压紧在外层空心筒内壁，内层空心筒在受到外部拉力时，从外层空心筒中伸出；所述空心筒上方外侧设置有卡扣221，所述空心筒上下部分别设置有与所述卡扣221匹配的上卡槽222和下卡槽223，内层空心筒的卡扣221卡在外层空心筒的上卡槽222时，内层空心筒缩进外层空心筒，达到缩短所述连杆2的目的，内层空心筒的卡扣221卡在外层空心筒的下卡槽223时，内层空心筒伸出外层空心筒，达到延长所述连杆2的目的；调节所述所述连接杆的长短，既能够控制风扇1旋转吹过的范围，又能够适应不同层高的房子。
所述风扇1的下表面安装有滑槽(未图示)，所述滑槽将所述风扇1的下表面分隔成两个相等的半面，所述滑槽与所述风扇轴11垂直设置；所述滑槽里设置有滑件(未图示)，所述滑件与所述调风轴4连接，滑动所述滑件至所述风扇1的中心位置，所述调风轴4和调风片41都位于所述风扇1的中间位置，此时风扇1与地面平时，自上而下的吹风；滑动所述滑件至风扇1的一侧，将所述调风片41拨动到倾斜状态，令风扇1倾斜面向站在固定轴下方的使用者，打开风扇1开关，此时风扇1绕固定轴3旋转向内360°的吹风，滑动所述滑件至风扇1的另一侧，将所述调风片41也拨动到倾斜状态，令风扇1倾斜反向于站在固定轴3下方的使用者，打开风扇1开关，此时风扇1绕固定轴3旋转向外360°的吹风，使用者可以按照自己的需求调节风扇向内吹还是向外吹。
以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
