技术领域
本发明涉及家居皮具沙发擦拭设备技术领域，具体为一种家居用皮具沙发表皮擦拭设备。
背景技术
皮具沙发已经成为很多人的家居生活首选家具，皮具沙发在长时间的使用时，需要定期的对其皮具表面进行擦拭，在家居中一般都是使用干洗剂或清洗液喷洒在皮具沙发的表面，然后使用擦拭毛巾对其表面粘附的灰尘异物进行反复的擦拭，在擦拭的同时还需要使用一定的力度作用于皮具沙发上，以保障沙发表面细孔内的灰尘被擦拭出，操作劳动强度较大，同时皮具沙发上可能存在的划痕内的灰尘杂质不易被清理出，且用手拿持擦拭毛巾时，手部的施力作用于皮具沙发的表面施力不均匀，易导致皮具沙发表皮的损坏，不利于皮具沙发表皮的擦拭净化，而现在市场上针对于降低皮具沙发进行擦拭强度的设备较少，不能有效的降低其擦拭强度，因此需要一种皮具沙发表皮进行擦拭的设备来降低对皮具沙发擦拭的强度，提高皮具沙发表皮擦拭质量。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种家居用皮具沙发表皮擦拭设备，解决了皮具沙发表皮擦拭强度大和划痕凹槽内的杂质不易擦拭干净的问题。
(二)技术方案
为实现上述目的，本发明提供如下技术方案：一种家居用皮具沙发表皮擦拭设备，包括横向筒体，所述横向筒体的右端口通过螺栓固定连接有L型连接弯管，L型连接弯管在远离横向筒体的一端螺纹连接有连接关节件，连接关节件通过调节连接机构活动连接有活动调节件，活动调节件在远离调节连接机构的一端固定连接有手柄，手柄的表面粘接有防滑突起，L型连接弯管的一端内壁固定连接有微型伺服电机，微型伺服电机的输出轴连接有反复横向微调机构，反复横向微调机构的末端固定连接有微型驱动电机，微型驱动电机的输出轴固定连接有擦拭外筒，擦拭外筒的内侧壁和横向筒体的外侧壁之间连接有辅助连接机构，擦拭外筒的外侧壁粘接有魔术子贴，魔术子贴在远离擦拭外筒的侧面连接有魔术母贴，魔术母贴的在远离魔术子贴的侧面粘接有擦拭软刷，L型连接弯管的右侧面设置有微型控制面板。
优选的，所述调节连接机构包括活动连接槽、连接销轴、环形滑槽、定位螺纹孔、活动通孔和小型螺纹定位销，连接关节件在远离L型连接弯管的一端正面开设有活动连接槽，活动连接槽的正面内侧壁开设有环形滑槽，环形滑槽的内侧壁开设有定位螺纹孔，连接关节件和活动调节件之间通过活动连接槽内的连接销轴活动连接，活动调节件的正面开设有活动通孔，活动通孔的内侧活动连接有小型螺纹定位销，小型螺纹定位销的末端贯穿活动通孔的内壁并螺纹连接在定位螺纹孔的内壁。
优选的，所述反复横向微调机构包括加固轴承座、传动转轴、传动锥齿轮、横向调节光杆、啮合锥齿轮、推动外螺纹、固定限位环、丝杆螺母、横向活动滑槽、连接凸块、活动滚珠、前置推杆、推动通孔和安装片板，L型连接弯管的内侧壁固定连接有固定轴承座，微型伺服电机的输出轴通过微型联轴器固定连接有传动转轴，传动转轴在远离微型伺服电机的一端贯穿加固轴承座的轴承内侧并固定连接有传动锥齿轮，横向筒体的内侧设置有横向调节光杆，横向调节光杆的一端通过轴承底座活动连接在横向筒体的内侧壁，横向调节光杆的另一端贯穿横向筒体的右侧内壁并延伸至横向筒体的外侧，横向调节光杆在横向筒体外侧的一端固定连接有与传动锥齿轮相啮合的啮合锥齿轮，横向调节光杆在横向筒体内侧的部分开设有推动外螺纹，横向调节光杆上的推动外螺纹处两端均固定连接有固定限位环，横向调节光杆在推动外螺纹部分螺纹套接有丝杆螺母，横向筒体的内侧顶部和底部均开设横向活动滑槽，丝杆螺母的顶部和底部均固定连接有连接凸块，两个连接凸块分别位于两个横向活动滑槽的内侧并通过活动滚珠与横向活动滑槽滑动连接，丝杆螺母的左侧顶部和底部均固定连接有前置推杆，横向筒体的左侧面顶部和底部均开设有推动通孔，两个前置推杆在远离丝杆螺母的一端分别贯穿两个推动通孔并延伸至横向筒体的外侧，两个前置推杆在横向筒体外侧的一端之间固定连接有安装片板，安装片板的右侧面中间位置通过固定螺栓与微型驱动电机固定连接。
优选的，所述辅助连接机构包括固定滑轨、滑轨活动块、连接通槽和横向活动轴承，横向筒体的顶部和底部均通过螺钉固定连接有固定滑轨，两个固定滑轨相背的侧面均开设有连接通槽，两个固定滑轨的内侧均活动连接有滑轨活动块，两个滑轨活动块相背的侧面分别贯穿相对应的连接通槽并固定连接有横向活动轴承，横向活动轴承的外侧壁与擦拭外筒的内侧壁固定连接。
优选的，所述微型控制面板与微型伺服电机和微型驱动电机之间的连接关系为电性连接，微型控制面板可以控制微型伺服电机和微型驱动电机的开关及运行状态。
优选的，所述横向活动滑槽的横向长度大于推动外螺纹的横向长度，横向活动滑槽的横向长度小于固定滑轨的横向长度。
优选的，所述横向筒体和横向调节光杆的中心均在同一横向轴心线上，横向筒体和擦拭外筒的中心在同一横向轴心线上。
优选的，所述微型伺服电机采用低速正反转电机，微型驱动电机采用防水力矩电机。
优选的，所述环形滑槽的环形圆心与连接销轴相重合，定位螺纹孔环形分布在环形滑槽的内侧。
(三)有益效果
本发明提供了一种家居用皮具沙发表皮擦拭设备。具备以下有益效果：
(1)、本发明通过设置横向筒体、L型连接弯管、连接关节件、调节连接机构、活动调节件、微型伺服电机、反复横向微调机构、微型驱动电机、辅助连接机构、擦拭外筒、擦拭软刷和微型控制面板相互配合，在设备使用时，将需要进行擦拭的皮具沙发上进行喷洒干洗剂或清洁剂，用手拿持手柄，然后通过微型控制面板启动微型驱动电机和微型伺服电机，将擦拭软刷贴合沙发表皮，此时微型伺服电机的输出轴通过联轴器带动反复横向微调机构进行活动，反复横向微调机构带动微型驱动电机进行横向的微调活动，而微型驱动电机的输出轴带动擦拭外筒进行旋转，使得擦拭外筒通过魔术子贴和魔术母贴带动擦拭软刷对沙发表皮进行旋转擦拭，从而达到对沙发表皮进行快速的擦拭，不需要人工手动对沙发表皮进行反复的擦拭，大大降低了人力操作劳动强度，在此同时，擦拭外筒内侧的辅助连接机构在横向筒体的外侧进行活动，保障擦拭外筒左右微调的稳定性，而反复横向微调机构带动擦拭外筒进行左右的移动，对沙发上表皮划痕内的灰尘杂质进行有效擦拭，解决了现有的皮具沙发表皮擦拭强度大和划痕凹槽内的杂质不易擦拭干净的问题。
(2)、本发明通过设置横向筒体、L型连接弯管、连接关节件、调节连接机构、活动调节件、微型伺服电机、反复横向微调机构、微型驱动电机、辅助连接机构、擦拭外筒、擦拭软刷和微型控制面板相互配合，在设备使用时，将需要进行擦拭的皮具沙发上进行喷洒干洗剂或清洁剂，用手拿持手柄，然后通过微型控制面板启动微型驱动电机，使得微型驱动电机的输出轴带动擦拭外筒进行旋转，而擦拭外筒的内侧壁带动横向活动轴承进行旋转，横向活动轴承的内侧在滑轨活动块的限定下保持稳定，从而实现微型驱动电机带动擦拭外筒进行稳定旋转的目的，使得擦拭外筒通过魔术子贴和魔术母贴带动擦拭软刷对沙发表皮进行旋转擦拭，从而达到对沙发表皮进行快速的擦拭，改变了传统的人力手动使用擦拭刷对沙发表皮进行反复擦拭的方式，擦拭软刷较大的面积与沙发表皮进行接触，保障擦拭软刷对沙发表皮进行最大限度的均匀施力，有效的防止沙发表皮受力过大而损坏的情况，在对沙发表面进行擦拭过后可以通过魔术母贴脱离魔术子贴将擦拭软刷进行拆卸，然后对擦拭软刷进行清洗，在清洗过后将魔术母贴再次与魔术子贴进行粘和即可，达到便于对擦拭软刷进行拆装的目的，便于对沙发表皮下次的清洁。
(3)、本发明通过设置横向筒体、L型连接弯管、连接关节件、调节连接机构、活动调节件、微型伺服电机、反复横向微调机构、微型驱动电机、辅助连接机构、擦拭外筒、擦拭软刷和微型控制面板相互配合，在设备使用时，将需要进行擦拭的皮具沙发上进行喷洒干洗剂或清洁剂，用手拿持手柄，然后通过微型控制面板启动微型驱动电机和微型伺服电机，微型伺服电机的输出轴通过微型联轴器带动传动转轴进行旋转，传动转轴的末端传动锥齿轮带动啮合锥齿轮进行旋转，啮合锥齿轮带动横向调节光杆进行旋转，而横向调节光杆上的推动外螺纹带动丝杆螺母进行活动，丝杆螺母进行横向的活动，丝杆螺母顶部和底部的连接凸块和活动滚珠在横向活动通槽内进行活动，在此同时丝杆螺母推动或拉动前置推杆进行横向的活动，前置推杆带动波段的安装片板进行活动，从而达到对微型驱动电机位置进行横向调节的目的，在此同时擦拭外筒内侧壁带动横向活动轴承进行横向的活动，横向活动轴承带动内侧的滑轨活动块在固定滑轨的内侧进行横向的活动，从而达到对擦拭外筒进行旋转的同时稳定的横向活动，微型驱动电机的输出轴带动擦拭外筒进行横向的活动，而微型伺服电机的输出轴在微型控制面板的控制下进行反复的正反向旋转，从而达到通过反复横向微调机构带动擦拭外筒进行横向的反复活动，擦拭外筒在微型驱动电机的带动下进行旋转，使得擦拭软刷在对沙发表皮进行旋转擦拭活动的同时还可以同时左右活动，有效的对沙发表皮可能存在的划痕凹槽内的灰尘异物进行清除出来，同时提高沙发表皮擦拭的质量。
(4)、本发明通过设置横向筒体、L型连接弯管、连接关节件、调节连接机构、活动调节件、微型伺服电机、反复横向微调机构、微型驱动电机、辅助连接机构、擦拭外筒、擦拭软刷和微型控制面板相互配合，在设备使用时，可以根据沙发表皮需要进行擦拭的位置，对手柄和L型连接弯管之间的角度进行调节，以达到使用者便于拿持施力对沙发表皮进行擦拭的目的，将小型螺纹定位销进行旋转，使得小型螺纹定位销的外螺纹部分退出定位螺纹孔的内侧，然后将手柄进行旋转，使得手柄在环形滑槽的弧长范围内进行旋转，可以通过手柄将活动调节件调节到与连接关节件平行的位置，使得手柄与横向筒体直接的夹角为九十度，然后使用小型螺纹定位销反向旋转使得小型螺纹定位销的末端插接到相对应的定位螺纹孔的内壁，实现活动调节件和连接关节件进行相互固定的目的，手柄与横向筒体直接的夹角九十度便于使用者对沙发侧面较低位置进行施力，减小使用者对沙发侧面较低位置擦拭弯腰的角度，降低使用者的劳动强度，使用者可以根据对沙发表皮具体位置的擦拭来调节手柄与L型连接弯管之间的角度，以达到手部最佳的施力角度，便于使用者对沙发表皮的擦拭清洁。
附图说明

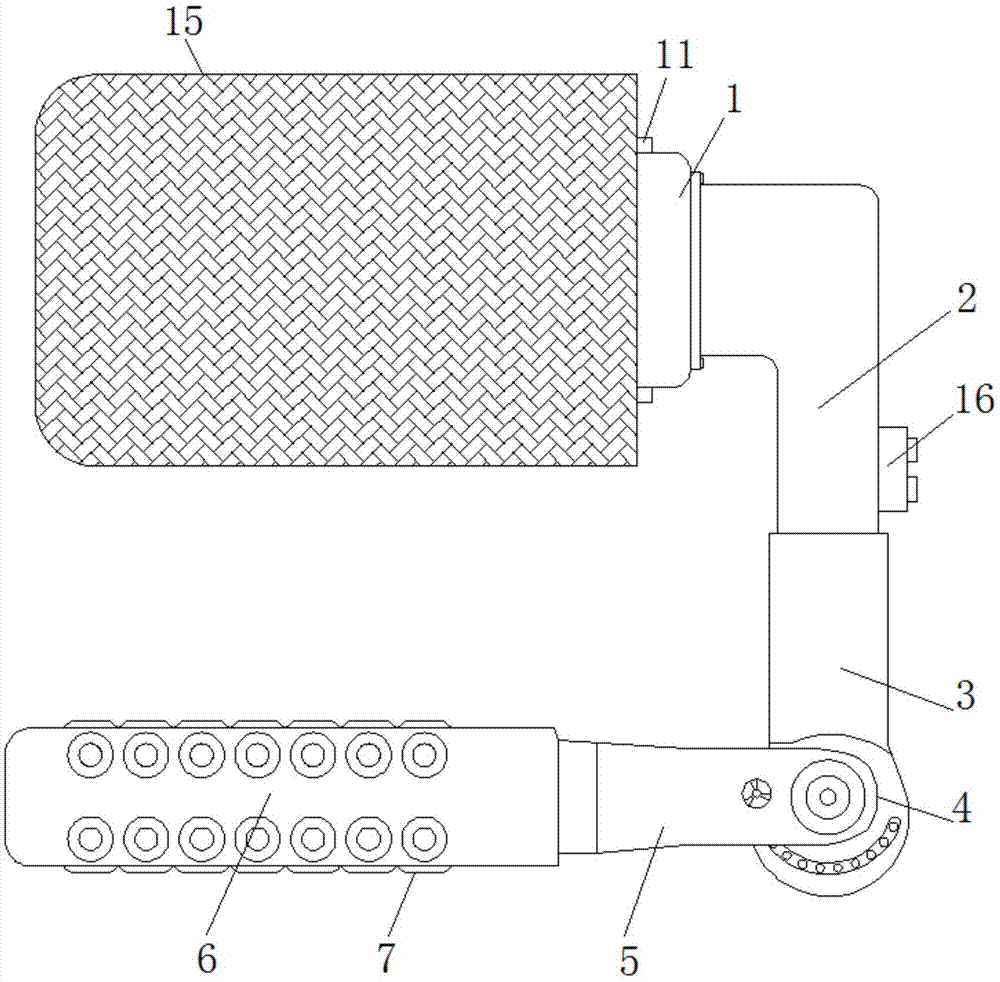

图1为本发明示意图；
图2为本发明结构示意图；
图3为本发明连接关节件、调节连接机构和活动调节件连接示意图；
图4为本发明活动调节件示意图；
图5为本发明横向筒体、L型连接弯管和反复横向微调机构连接结构示意图；
图6为本发明横向筒体、辅助连接机构和擦拭外筒连接结构示意图。
图中：1横向筒体、2L型连接弯管、3连接关节件、4调节连接机构、41活动连接槽、42连接销轴、43环形滑槽、44定位螺纹孔、45活动通孔、46小型螺纹定位销、5活动调节件、6手柄、7防滑突起、8微型伺服电机、9反复横向微调机构、91加固轴承座、92传动转轴、93传动锥齿轮、94横向调节光杆、95啮合锥齿轮、96推动外螺纹、97固定限位环、98丝杆螺母、99横向活动滑槽、910连接凸块、911活动滚珠、912前置推杆、913推动通孔、914安装片板、10微型驱动电机、11辅助连接机构、111固定滑轨、112滑轨活动块、113连接通槽、114横向活动轴承、12擦拭外筒、13魔术子贴、14魔术母贴、15擦拭软刷、16微型控制面板。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
如图1-6所示，本发明提供一种技术方案：一种家居用皮具沙发表皮擦拭设备，包括横向筒体1，横向筒体1的右端口通过螺栓固定连接有L型连接弯管2，L型连接弯管2在远离横向筒体1的一端螺纹连接有连接关节件3，连接关节件3通过调节连接机构4活动连接有活动调节件5，调节连接机构4包括活动连接槽41、连接销轴42、环形滑槽43、定位螺纹孔44、活动通孔45和小型螺纹定位销46，连接关节件3在远离L型连接弯管2的一端正面开设有活动连接槽41，活动连接槽41的正面内侧壁开设有环形滑槽43，环形滑槽43的内侧壁开设有定位螺纹孔44，连接关节件3和活动调节件5之间通过活动连接槽41内的连接销轴42活动连接，活动调节件5的正面开设有活动通孔45，活动通孔45的内侧活动连接有小型螺纹定位销46，小型螺纹定位销46的末端贯穿活动通孔45的内壁并螺纹连接在定位螺纹孔44的内壁，环形滑槽43的环形圆心与连接销轴42相重合，定位螺纹孔44环形分布在环形滑槽43的内侧。
活动调节件5在远离调节连接机构4的一端固定连接有手柄6，手柄6的表面粘接有防滑突起7，防滑突起7防止手柄6在使用时手部的滑动，L型连接弯管2的一端内壁固定连接有微型伺服电机8，微型伺服电机8的输出轴连接有反复横向微调机构9，反复横向微调机构9的末端固定连接有微型驱动电机10，反复横向微调机构9包括加固轴承座91、传动转轴92、传动锥齿轮93、横向调节光杆94、啮合锥齿轮95、推动外螺纹96、固定限位环97、丝杆螺母98、横向活动滑槽99、连接凸块910、活动滚珠911、前置推杆912、推动通孔913和安装片板914，L型连接弯管2的内侧壁固定连接有固定轴承座91，微型伺服电机8的输出轴通过微型联轴器固定连接有传动转轴92，传动转轴92在远离微型伺服电机8的一端贯穿加固轴承座91的轴承内侧并固定连接有传动锥齿轮93，横向筒体1的内侧设置有横向调节光杆94，横向调节光杆94可以采用空心光杆，已达到降低设备重量的目的，横向调节光杆94的一端通过轴承底座活动连接在横向筒体1的内侧壁，横向调节光杆94的另一端贯穿横向筒体1的右侧内壁并延伸至横向筒体1的外侧，横向调节光杆94在横向筒体1外侧的一端固定连接有与传动锥齿轮93相啮合的啮合锥齿轮95，横向调节光杆94在横向筒体1内侧的部分开设有推动外螺纹96，横向调节光杆94上的推动外螺纹96处两端均固定连接有固定限位环97，固定限位环97对丝杆螺母98的活动进行限制，横向调节光杆94在推动外螺纹96部分螺纹套接有丝杆螺母98，横向筒体1的内侧顶部和底部均开设横向活动滑槽99，丝杆螺母98的顶部和底部均固定连接有连接凸块910，两个连接凸块910分别位于两个横向活动滑槽99的内侧并通过活动滚珠911与横向活动滑槽99滑动连接，活动滚珠911在横向活动滑槽99内活动减小连接凸块910与横向活动通槽99之间的活动摩擦力，丝杆螺母98的左侧顶部和底部均固定连接有前置推杆912，横向筒体1的左侧面顶部和底部均开设有推动通孔913，两个前置推杆912在远离丝杆螺母98的一端分别贯穿两个推动通孔913并延伸至横向筒体1的外侧，两个前置推杆912在横向筒体1外侧的一端之间固定连接有安装片板914，安装片板914的右侧面中间位置通过固定螺栓与微型驱动电机10固定连接，横向筒体1和横向调节光杆94的中心均在同一横向轴心线上，横向筒体1和擦拭外筒12的中心在同一横向轴心线上。
微型驱动电机10的输出轴固定连接有擦拭外筒12，擦拭外筒12的内侧壁和横向筒体1的外侧壁之间连接有辅助连接机构11，辅助连接机构11包括固定滑轨111、滑轨活动块112、连接通槽113和横向活动轴承114，横向筒体1的顶部和底部均通过螺钉固定连接有固定滑轨111，两个固定滑轨111相背的侧面均开设有连接通槽113，两个固定滑轨111的内侧均活动连接有滑轨活动块112，两个滑轨活动块112相背的侧面分别贯穿相对应的连接通槽113并固定连接有横向活动轴承114，横向活动轴承114的外侧壁与擦拭外筒12的内侧壁固定连接，横向活动滑槽99的横向长度大于推动外螺纹96的横向长度，横向活动滑槽99的横向长度小于固定滑轨111的横向长度。
擦拭外筒12的外侧壁粘接有魔术子贴13，魔术子贴13在远离擦拭外筒12的侧面连接有魔术母贴14，魔术母贴14的在远离魔术子贴13的侧面粘接有擦拭软刷15，擦拭软刷15采用材质较软的擦拭刷，防止擦拭软刷15在旋转擦拭时对沙发表皮产生损伤，L型连接弯管2的右侧面设置有微型控制面板16，微型控制面板16与微型伺服电机8和微型驱动电机10之间的连接关系为电性连接，微型控制面板16可以控制微型伺服电机8和微型驱动电机10的开关及运行状态，微型伺服电机8采用低速正反转电机，微型驱动电机10采用防水力矩电机。
该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
工作原理：在设备使用时，可以根据沙发表皮需要进行擦拭的位置，对手柄6和L型连接弯管2之间的角度进行调节，以达到使用者便于拿持施力对沙发表皮进行擦拭的目的，将小型螺纹定位销46进行旋转，使得小型螺纹定位销46的外螺纹部分退出定位螺纹孔44的内侧，然后将手柄6进行旋转，使得手柄6在环形滑槽43的弧长范围内进行旋转，可以通过手柄6将活动调节件5调节到与连接关节件3平行的位置，使得手柄6与横向筒体1直接的夹角为九十度，然后使用小型螺纹定位销46反向旋转使得小型螺纹定位销46的末端插接到相对应的定位螺纹孔44的内壁，实现活动调节件5和连接关节件3进行相互固定的目的，手柄6与横向筒体1直接的夹角九十度便于使用者对沙发侧面较低位置进行施力，减小使用者对沙发侧面较低位置擦拭弯腰的角度，降低使用者的劳动强度，使用者可以根据对沙发表皮具体位置的擦拭来调节手柄6与L型连接弯管2之间的角度，以达到手部最佳的施力角度，便于使用者对沙发表皮的擦拭清洁，将需要进行擦拭的皮具沙发上进行喷洒干洗剂或清洁剂，用手拿持手柄6，然后通过微型控制面板16启动微型驱动电机10和微型伺服电机8，微型伺服电机8的输出轴通过微型联轴器带动传动转轴92进行旋转，传动转轴92的末端传动锥齿轮93带动啮合锥齿轮95进行旋转，啮合锥齿轮95带动横向调节光杆94进行旋转，而横向调节光杆94上的推动外螺纹96带动丝杆螺母98进行活动，丝杆螺母98进行横向的活动，丝杆螺母98顶部和底部的连接凸块910和活动滚珠911在横向活动通槽99内进行活动，在此同时丝杆螺母98推动或拉动前置推杆912进行横向的活动，前置推杆912带动波段的安装片板914进行活动，从而达到对微型驱动电机10位置进行横向调节的目的，微型驱动电机10的输出轴带动擦拭外筒12进行旋转，而擦拭外筒12的内侧壁带动横向活动轴承114进行旋转，横向活动轴承114的内侧在滑轨活动块112的限定下保持稳定，从而实现微型驱动电机10带动擦拭外筒12进行稳定旋转的目的，使得擦拭外筒12通过魔术子贴13和魔术母贴14带动擦拭软刷15对沙发表皮进行旋转擦拭，从而达到对沙发表皮进行快速的擦拭，改变了传统的人力手动使用擦拭刷对沙发表皮进行反复擦拭的方式，擦拭软刷15较大的面积与沙发表皮进行接触，保障擦拭软刷15对沙发表皮进行最大限度的均匀施力，有效的防止沙发表皮受力过大而损坏的情况，在此同时擦拭外筒12内侧壁带动横向活动轴承114进行横向的活动，横向活动轴承114带动内侧的滑轨活动块112在固定滑轨111的内侧进行横向的活动，从而达到对擦拭外筒12进行旋转的同时稳定的横向活动，微型驱动电机10的输出轴带动擦拭外筒12进行横向的活动，而微型伺服电机8的输出轴在微型控制面板16的控制下进行反复的正反向旋转，从而达到通过反复横向微调机构9带动擦拭外筒12进行横向的反复活动，在对沙发表面进行擦拭过后可以通过魔术母贴14脱离魔术子贴13将擦拭软刷15进行拆卸，然后对擦拭软刷15进行清洗，在清洗过后将魔术母贴14再次与魔术子贴13进行粘和即可，达到便于对擦拭软刷15进行拆装的目的，便于对沙发表皮下次的清洁。
本发明的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，电源的提供也属于本领域的公知常识，并且本发明主要用来保护机械装置，所以本发明不再详细解释控制方式和电路连接。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个引用结构”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
