技术领域
本发明涉及家居用品的技术领域，具体为一种基于负压吸附的具备助力脱鞋功能的鞋柜。
背景技术
随着生活节奏的加快，上班族的压力越来越来，每天上班西装革履，下班回家以后已经很累了，而且皮鞋长时间穿着很累脚，往往最渴望的就是直接铺在床上先小睡一会儿，工作一天腰酸背痛的，甚至连弯个腰脱鞋都困难，要经历一些心理与身体上的斗争，往往就会出现进屋就将鞋从脚上甩下的情况，第二天上班不好找鞋，也会影响室内环境，所以急需一种鞋柜帮助解决这一问题。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种基于负压吸附的具备助力脱鞋功能的鞋柜，具备辅助脱鞋并收纳的优点。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种基于负压吸附的具备助力脱鞋功能的鞋柜，包括柜体，所述柜体的内部插接有抽屉，抽屉与柜体间采用不带连接件的插接方式，两者能够自由分离，抽屉的正面粘接有封板，所述封板正面的下侧粘接有拉板的背面，柜体的顶壁和底壁之间通过螺钉固定连接有隔板，隔板的后侧固定安装有抽气泵，抽气泵电性连接有电源开关，电源开关是常见的电子元件，本申请外设电源开关可安装门口墙面上，方便使用者在站立状态下轻松操作，抽屉内设置有负压抽吸装置，封板的下表面粘接有橡胶垫杆的上表面，橡胶垫杆用于提供摩擦，抽屉拉出，橡胶垫杆与地面接触后提供摩擦使抽屉不再继续滑出柜体。
优选的，所述负压抽吸装置包括横板、支杆、负压框、抽气管、负压孔、限流机构、限位框、密封膜、连通管、吸附盘和贴附层，所述抽屉的内部设置有横板，横板下表面的四角分别固定连接有四个支杆的顶端，且四个支杆的底端搭接在抽屉的底部，横板的下表面且位于四个支杆之间固定连接有负压框的开口端，负压框底壁的中部法兰连接有抽气管的进气端，抽气管的出气端分别贯穿抽屉和隔板并与抽气泵的进气端固定连通,横板上对应负压框开口的位置开设有均匀分布的负压孔，负压孔的内部设置有限流机构，横板上表面固的边缘固定连接有限位框的底端，限位框的内壁之间粘接有密封膜，密封膜平行与横板的上表面，密封膜上粘接有均匀分布的连通管，且连通管的两端分别位于密封膜的上下两侧，连通管的顶端固定连通有吸附盘的出气端，连通管与吸附盘的连通方式采用热塑连接，密封膜的上表面粘接有贴附层。
优选的，所述吸附盘的远离连通管的一端边缘粘接有贴附环，贴附环为硅胶环，吸附盘呈喇叭状且其与连通管连通的为其较小的开口，抽屉抽出柜体时抽屉下表面与柜体下表面所成角度的范围为十至二十度。
优选的，所述贴附层为硅胶层，贴附层上对应吸附盘的位置开设有孔且贴合吸附盘外侧面，利用硅胶的柔软特性，实现与上班族皮鞋底部的贴合，提高密封性以确保负压吸附的顺利进行。
优选的，所述贴附层的上表面与限位框的顶端位于同一平面且略低于贴附环的下表面。
优选的，所述限流机构包括异形管、限位环和配合环，所述负压孔内壁的底端粘接有异形管的底端，异形管外侧面的顶端粘接有限位环的内侧面，负压孔的内壁对应异形管中部的位置粘接有配合环的外侧面，配合环和限位环均采用硬质PER塑料，确保能够稳定提供限位，避免抽气泵抽气使异形管顶端被抽出负压孔。
优选的，所述异形管的两端直径均大于其中部直径，且异形管的顶端直径略小于其底端直径，且异形管的顶端开口指向连通管的底端开口。
优选的，所述配合环的内径略小于限位环的内径相同。
优选的，所述异形管为橡胶管，且异形管侧壁截面呈流线型，异形管的顶端开口内径略大于连通管的直径，异形管中部内径的范围为一至二毫米，异形管的设计使抽气泵工作时只有受到鞋压力使连通管插入异形管内的吸附盘才能抽气形成鞋底吸附，其他的吸盘无法抽气。
(三)有益效果
通过采用前述技术方案，本发明的有益效果是：
1、该基于负压吸附的具备助力脱鞋功能的鞋柜，通过负压抽吸装置的设置，能够利用抽气泵抽气形成负压，通过吸附使用者皮鞋鞋底达成辅助脱鞋的目的，不需使用者弯腰脱鞋，且操作方便，方便了使用者生活，提高了生活品质。
2、该基于负压吸附的具备助力脱鞋功能的鞋柜，通过负压框的设置形成负压腔，对多个负压孔提供相对均匀的抽力，确保在横板上能够提供最大的抽吸范围，使用者不需要刻意的选择落脚点，方便使用。
3、该基于负压吸附的具备助力脱鞋功能的鞋柜，通过限流机构的设置，利用异形管的结构特征，形成近似封闭的结构，配合连通管形成开合机构，非人为干预情况下，伴随抽气泵工作异形管处于封闭状态，只有鞋踩在吸附盘上使连通管插入对应的异形管内时才能完成负压吸附，能够提供更大的吸力吸附鞋底，辅助使用者脱鞋。
4、该基于负压吸附的具备助力脱鞋功能的鞋柜，通过密封膜的设计，有足够的弹性适应吸附盘受压力带来的张力，并且利用其弹性提供连通管插入异形管内后的复位，确保设备下次的正常使用。
5、该基于负压吸附的具备助力脱鞋功能的鞋柜，通过贴附层的设置，利用人脚穿鞋踩下带来的压力使贴附层变形在鞋底侧边形成包裹，使鞋底与贴附层之间形成相对密封的空间，同时能够皮鞋底部的防滑纹，贴附层填充在防滑纹内避免漏气，确保了负压吸附的顺利实现。
6、该基于负压吸附的具备助力脱鞋功能的鞋柜，通过贴附环的设置，能够帮助吸附盘的顶端开口贴合皮鞋鞋底，并且贴附环能够帮助吸附盘的顶端开口维持形态，避免设备长期使用过程中吸附盘顶端受踩压出现变形。
7、该基于负压吸附的具备助力脱鞋功能的鞋柜，通过橡胶垫杆提供摩擦，抽屉拉出，橡胶垫杆与地面接触后提供摩擦使抽屉不再继续滑出柜体，能够维持抽屉与柜体底壁间的角度提供支撑，倾斜的设计有助于时使用者伸脚入抽屉内，并且也方便使用者倚着墙使用本设备。
8、该基于负压吸附的具备助力脱鞋功能的鞋柜，通过抽气管进气端与负压框底壁的法兰连接，方便抽气管与负压框的分离，同时配合负压框底壁的弧形设计，方便清理负压框内的积灰。
附图说明

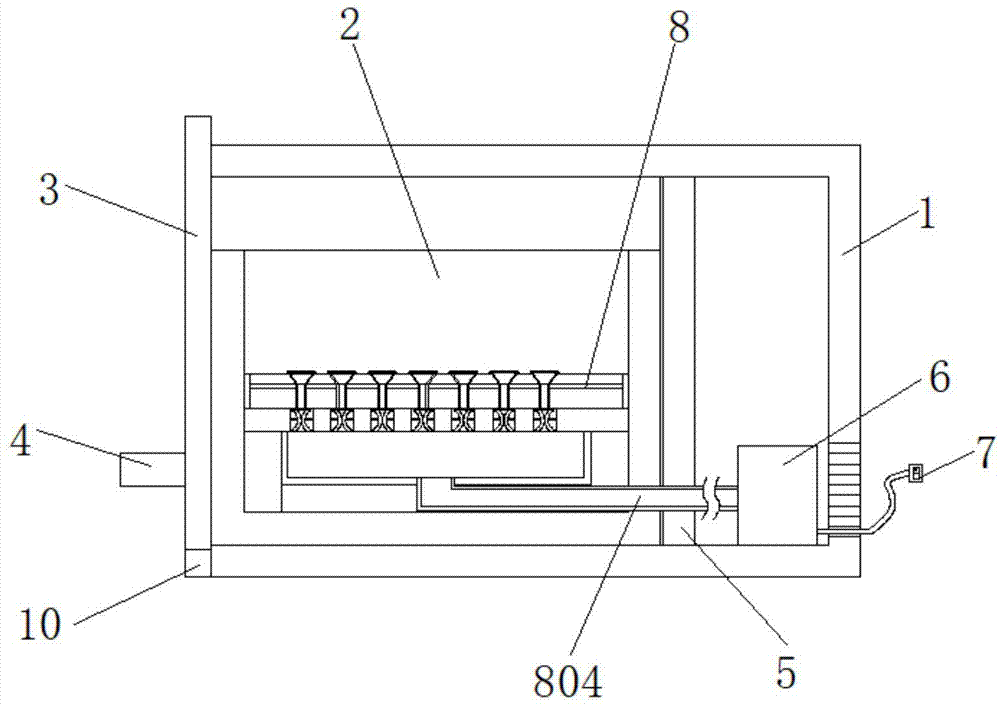

图1为本发明结构侧剖图；
图2为本发明负压抽吸装置结构示意图；
图3为本发明图2中A处的放大图；
图4为本发明异形环的结构示意图。
图中：1柜体、2抽屉、3封板、4拉板、5隔板、6抽气泵、7电源开关、8负压抽吸装置、801横板、802支杆、803负压框、804抽气管、805负压孔、806限流机构、8061异形管、8062限位环、8063配合环、807限位框、808密封膜、809连通管、810吸附盘、811贴附层、9贴附环、10橡胶垫杆。
具体实施方式
下面将结合本发明的实施例，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-4，本发明提供一种技术方案：一种基于负压吸附的具备助力脱鞋功能的鞋柜，包括柜体1，柜体1的内部插接有抽屉2，抽屉2与柜体1间采用不带连接件的插接方式，两者能够自由分离，抽屉2的正面粘接有封板3，封板3正面的下侧粘接有拉板4的背面，柜体1的顶壁和底壁之间通过螺钉固定连接有隔板5，隔板5的后侧固定安装有抽气泵6，在柜体1上开设透气窗帮助抽气泵6通气和散热属于现有结构，不做过多叙述，抽气泵6电性连接有电源开关7，本申请外设电源开关7可安装门口墙面上，方便使用者在站立状态下轻松操作，抽屉2内设置有负压抽吸装置8，封板3的下表面粘接有橡胶垫杆10的上表面，橡胶垫杆10用于提供摩擦，抽屉2拉出，橡胶垫杆10与地面接触后提供摩擦使抽屉2不再继续滑出柜体1，能够维持抽屉2与柜体1底壁间的角度提供支撑，倾斜的设计有助于时使用者伸脚入抽屉2内，并且也方便使用者倚着墙使用本设备。
负压抽吸装置8包括横板801、支杆802、负压框803、抽气管804、负压孔805、限流机构806、限位框807、密封膜808、连通管809、吸附盘810和贴附层811，抽屉2的内部设置有横板801，横板801下表面的四角分别固定连接有四个支杆802的顶端，且四个支杆802的底端搭接在抽屉2的底部，横板801的下表面且位于四个支杆802之间固定连接有负压框803的开口端，负压框803底壁的中部法兰连接有抽气管804的进气端，抽气管804的出气端分别贯穿抽屉2和隔板5并与抽气泵6的进气端固定连通,横板801上对应负压框803开口的位置开设有均匀分布的负压孔805，负压孔805的内部设置有限流机构806，横板801上表面固的边缘固定连接有限位框807的底端，限位框807的内壁之间粘接有密封膜808，密封膜808平行与横板801的上表面，密封膜808上粘接有均匀分布的连通管809，且连通管809的两端分别位于密封膜808的上下两侧，连通管809的顶端固定连通有吸附盘810的出气端，连通管809与吸附盘810的连通方式采用热塑连接，密封膜808的上表面粘接有贴附层811，通过负压抽吸装置8的设置，能够利用抽气泵6抽气形成负压，通过吸附使用者皮鞋鞋底达成辅助脱鞋的目的，不需使用者弯腰脱鞋，且操作方便，方便了使用者生活，提高了生活品质，通过负压框803的设置形成负压腔，对多个负压孔805提供相对均匀的抽力，确保在横板801上能够提供最大的抽吸范围，使用者不需要刻意的选择落脚点，方便使用，通过抽气管804进气端与负压框803底壁的法兰连接，方便抽气管804与负压框803的分离，同时配合负压框803底壁的弧形设计，方便清理负压框803内的积灰。
吸附盘810的远离连通管809的一端边缘粘接有贴附环9，贴附环9为硅胶环，吸附盘810呈喇叭状且其与连通管809连通的为其较小的开口，抽屉2抽出柜体1时抽屉2下表面与柜体1下表面所成角度的范围为十至二十度。
贴附层811为硅胶层，贴附层811上对应吸附盘810的位置开设有孔且贴合吸附盘810外侧面，利用硅胶的柔软特性，实现与上班族皮鞋底部的贴合，提高密封性以确保负压吸附的顺利进行，通过贴附层811的设置，利用人脚穿鞋踩下带来的压力使贴附层811变形在鞋底侧边形成包裹，使鞋底与贴附层811之间形成相对密封的空间，同时能够皮鞋底部的防滑纹，贴附层811填充在防滑纹内避免漏气，确保了负压吸附的顺利实现，由于上班族在工作日基本在城市中活动，所以鞋底通常只沾染少量灰尘，门垫就能去除，不影响设备使用，但是对于雨天情况在乡下鞋底沾染稀泥的不适合使用本设备，所以本设备主要针对在城市道路活动的上班族。
贴附层811的上表面与限位框807的顶端位于同一平面且略低于贴附环9的下表面，通过贴附环9的设置，能够帮助吸附盘810的顶端开口贴合皮鞋鞋底，并且贴附环9能够帮助吸附盘810的顶端开口维持形态，避免设备长期使用过程中吸附盘810顶端受踩压出现变形。
限流机构806包括异形管8061、限位环8062和配合环8063，负压孔805内壁的底端粘接有异形管8061的底端，异形管8061外侧面的顶端粘接有限位环8062的内侧面，负压孔805的内壁对应异形管8061中部的位置粘接有配合环8063的外侧面，配合环8063和限位环8062均采用硬质PER塑料，确保能够稳定提供限位，避免抽气泵6抽气使异形管8061顶端被抽出负压孔805，通过限流机构806的设置，利用异形管8061的结构特征，形成近似封闭的结构，配合连通管809形成开合机构，非人为干预情况下，伴随抽气泵6工作异形管8061处于封闭状态，只有鞋踩在吸附盘810上使连通管809插入对应的异形管8061内时才能完成负压吸附，能够提供更大的吸力吸附鞋底，辅助使用者脱鞋，通过密封膜808的设计，有足够的弹性适应吸附盘810受压力带来的张力，并且利用其弹性提供连通管809插入异形管8061内后的复位，确保设备下次的正常使用。
异形管8061的两端直径均大于其中部直径，且异形管8061的顶端直径略小于其底端直径，且异形管8061的顶端开口指向连通管809的底端开口。
配合环8063的内径略小于限位环8062的内径相同。
异形管8061为橡胶管，且异形管8061侧壁截面呈流线型，异形管8061的顶端开口内径略大于连通管809的直径，异形管8061中部内径的范围为一至二毫米，异形管8061的设计使抽气泵6工作时只有受到鞋压力使连通管809插入异形管8061内的吸附盘810才能抽气形成鞋底吸附，其他的吸盘无法抽气。
该基于负压吸附的具备助力脱鞋功能的鞋柜工使用时，上班族回到加工，脚尖勾起拉板4将抽屉2抽出，通过电源开关7启动抽气泵6，负压框803与横板801之间形成负压，橡胶垫杆10托在地面使抽屉2维持角度，上班族将一只脚踩在吸附盘810上施加压力，鞋底被吸住，鞋子得到固定，提起脚使鞋脱离，另一只脚重复操作，完成脱鞋，关闭抽气泵6，将抽屉2推入柜体1内收纳。
