技术领域
本发明涉及焊接技术领域，具体为一种焊接机械用自动夹持换焊条的电焊夹。
背景技术
焊条是在金属焊芯外将涂料均匀、向心地压涂在焊芯上。焊芯即焊条的金属芯，为了保证焊缝的质量与性能，对焊芯中各金属元素的含量都有严格的规定，特别是对有害杂质的含量，应有严格的限制，优于母材，焊条由焊芯及药皮两部分构成，其种类不同，焊芯也不同，焊芯成分直接影响着焊缝金属的成分和性能，所以焊芯中的有害元素要尽量少，因此，对一种焊接机械用焊条输送装置的需求日益增长，目前市场上存在的大部分焊接机械用焊条输送装置无法自动更换焊条，焊接工作暂停会导致焊接不均匀，手动更换焊条费时费力，且容易发生烫伤和触电事故，而且传统的焊接机械用焊条输送装置缺少对不同粗细焊条的夹紧功能，细小焊条容易滑落造成焊接错误，而粗焊条难以固定，焊接精准度低，此外，焊接过程中产生的电火花的迸溅方向不受控制，容易对操作人员造成伤害，因此一种焊接机械用自动夹持换焊条的电焊夹应运而生。
发明内容
为实现上述自动夹紧并换焊条、控制电火花的方向的目的，本发明提供如下技术方案：一种焊接机械用自动夹持换焊条的电焊夹，包括壳体，其所述壳体的内部固定连接有换条机构，换条机构的上部活动连接有套筒，所述套筒的内部开设有送料通道，所述套筒远离换条机构的一端活动连接有夹持机构，所述套筒的表面活动连接有档把，所述换条机构包括转轴，转轴的表面套接有方形块，方形块的表面固定连接有限位块，限位块的上部活动连接有支撑板，所述方形块的表面设置有弯形槽，弯形槽的上部与送料通道活动连接，所述弯形槽远离送料通道的一端活动连接有气缸，所述夹持机构包括滑轨，滑轨的表面滑动连接有磁铁，所述磁铁的表面固定连接有固定块，所述滑轨的下方开设有出气孔。
本发明的有益效果是：将焊条放置在换条机构内且焊条的大部分长度在换条机构内，通过气缸产生的气体推动焊条在弯形槽内滑动，当焊条离开换条机构时，在重力的作用下掉落至挡把处，人为观察焊条使用的程度,随后打开挡把使焊条掉落，从而达到自动换焊条的效果，当电焊工作时需通电，此时线圈通电产生磁性，与磁铁产生相互吸引或排斥的力，从而达到对不同尺寸的焊条进行夹持的效果，因为弯形槽与送料机构为互通设计，气缸产生的气体会从出气孔排出，吹动焊接过程中产生的电火花向下迸溅，从而达到控制电火花迸溅方向的效果，此电焊夹合理利用焊接过程中所用到的资源，且不影响焊接所用到的必要部件的安装。
优选的，所述弯形槽内表面放置有焊条，且弯形槽的内表面为光滑材料，摩擦力很小保证焊条表面不受损坏。
优选的，所述套筒的内部表面固定连接有线圈，所述固定块的材质为铜块。
优选的，所述壳体的表面设置有绝缘隔热材料，且档把也为绝缘材料。
附图说明

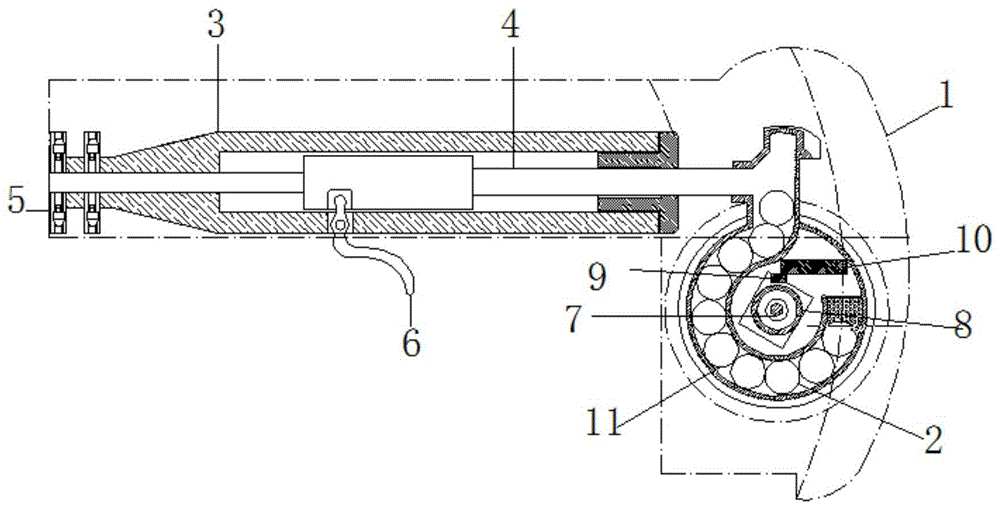

图1为本发明结构示意图；
图2为本发明换条机构示意图；
图3为本发明夹持机构示意图。
图中：1-壳体、2-换条机构、3-套筒、4-送料通道、5-夹持机构、501-滑轨、502-磁铁、503-固定块、504-出气孔、6-挡把、7-转轴、8-方形块、9-限位块、10-支撑板、11-弯形槽、12-气缸。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-3，一种焊接机械用自动夹持换焊条的电焊夹，包括壳体1，壳体1的表面设置有绝缘隔热材料，且档把6也为绝缘材料，壳体1的内部固定连接有换条机构2，换条机构2的上部活动连接有套筒3，套筒3的内部两侧壁且位于送料通道4的表面固定连接有线圈，线圈为电磁线圈，通电时产生磁性，不通电时失去磁性，固定块503的材质为铜块，套筒3的内部开设有送料通道4，套筒3远离换条机构2的一端活动连接有夹持机构5，夹持机构5包括滑轨501，滑轨501的表面滑动连接有磁铁502，磁铁502的表面固定连接有固定块503，滑轨501的下方开设有出气孔504，套筒3的表面活动连接有档把6，换条机构2包括转轴7，转轴7的表面套接有方形块8，方形块8的表面固定连接有限位块9，限位块9的上部活动连接有支撑板10，方形块8的表面设置有弯形槽11，弯形槽11内表面放置有焊条，且弯形槽11的内表面为光滑材料，摩擦力很小保证焊条表面不受损坏，弯形槽11的上部与送料通道4活动连接，弯形槽11远离送料通道4的一端活动连接有气缸12，气缸12为亚德客型薄型气缸，型号为SDA40X590100S。
在使用时，转轴7转动带动其表面的方形块8转动，当限位块9离开支撑板10时，弯形槽11离开送料通道4，将焊条装入换条机构2内，同样转动转轴7使限位块9与支撑板10重新接触，弯形槽11与送料通道4形成密封空间，启动气缸12产生气体推动焊条在弯形槽11内移动并进入送料通道4，因为电焊夹工作时为竖直状态，所以焊条进入送料通道4后在重力的作用下掉落至挡把6处，焊接时需通电，因此线圈产生磁性与夹持机构5内的磁铁502吸引或排斥，线圈为电磁线圈，通电时产生磁性，不通电时失去磁性，从而控制两磁铁502之间的距离，达到对不用尺寸焊条进行夹持的效果，在气缸12产生气体推动焊条移动的过程中，气体沿送料通道4从出气孔504流入，气体具有一定的流速，因此在焊接过程中能够吹动电火花向下移动，保护工作人员。
以上，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
