技术领域
本发明涉及发电技术领域，尤其涉及一种高效的水力发电装置。
背景技术
目前，能源是人类在地球上赖以生存的珍贵资源，没有能源供应， 人类现代的生存方式将会改变，而传统的化石能源的持续消耗，不仅 使得能源日益缺乏，还带来了一系列的社会问题，严重威胁人类的生 存环境，环保、高效的能源获取方式，是人类生存的共同需求。
传统的水力发电，由于需要制造大型的水车，且水车需要为多组 化，应用时，对水流的落差、流量要求高，需要具备一定冲击力的水 流才可转动水车，带动发动机产生电能，不但成本高，无法小型化， 还需要适当的地形装设，无法充分利用各种水力资源，较难推广。
因此，需要提供一种新的技术方案解决上述技术问题。
发明内容
本发明的目的是提供一种可有效解决上述技术问题的高效的水 力发电装置。
为了解决上述技术问题，本发明采用如下技术方案：
一种高效的水力发电装置，所述高效的水力发电装置包括第一发 电装置、位于所述第一发电装置下方的第二发电装置、位于所述第二 发电装置右侧的挡板装置、位于所述第二发电装置下方的出水装置、 位于所述出水装置左右两侧的支架装置、位于所述支架装置下方的引 流装置、位于所述出水装置下方的移动装置及位于所述移动装置下方 的第三发电装置，所述第一发电装置包括进水斗、位于所述进水斗下 方的进水管、设置于所述进水管上的第一斜杆、位于右侧的第一转轮、 设置于所述第一转轮上的第一凸块、位于左侧的第一支架及位于所述 第一支架右侧的第二支架，所述第二发电装置包括分水块、位于所述 分水块左右两侧的第二转轮、设置于所述第二转轮上的第二凸块、位 于所述分水块下方的第一支撑杆、位于所述第一支撑杆左右两侧的第 二支撑杆及位于所述第二支撑杆下方的第一集水框，所述挡板装置包 括挡板及位于所述挡板右侧的第三支架，所述出水装置包括出水管、 位于所述出水管内的过滤网及位于所述出水管左右两侧的第四支架， 所述支架装置包括第一固定架及设置于所述第一固定架上的第二斜 杆，所述移动装置包括移动框、位于所述移动框下方的第一定位杆、 位于所述第一定位杆一侧的第一弹簧及位于所述第一定位杆另一侧 的第二弹簧，所述第三发电装置包括框体、位于所述框体下方的横杆、 位于所述横杆上方的铁杆、位于所述铁杆上方的第二定位杆、位于所 述横杆上方的第三弹簧及位于所述框体内的磁铁，所述引流装置包括 引流板及位于所述引流板下方的第二固定架。
所述进水斗呈空心的圆台状，所述进水管呈L型，所述进水管的 上端与所述进水斗的下表面固定连接，所述进水管的另一端呈水平 状，所述第一斜杆呈倾斜状，所述第一斜杆的两端与所述进水管固定 连接，所述第一转轮呈圆柱体，所述第一转轮水平放置，所述第一凸 块设有若干个且均匀分布在所述第一转轮的表面上，所述第一凸块与 所述第一转轮的表面固定连接，所述第一支架呈凹字形，所述第一支 架的一端与所述进水管的左表面固定连接，所述第一支架的另一端呈 水平状，所述第二支架呈L型，所述第二支架的一端与所述进水管固 定连接，所述第二支架的另一端呈水平状。
所述分水块的横截面呈三角形，所述分水块位于所述第一转轮的 正下方，所述第二转轮设有两个且分别位于左右两侧，所述第二转轮 呈圆柱体，所述第二转轮水平放置，所述第二凸块设有若干个且均匀 分布在所述第二转轮上，所述第二凸块与所述第二转轮固定连接，所 述第一支撑杆呈长方体，所述第一支撑杆竖直放置，所述第一支撑杆 的上端与所述分水块的下表面固定连接，所述第二支撑杆设有两个且 分别位于左右两侧，所述第二支撑杆竖直放置，所述第二支撑杆的上 端与所述分水块的下表面固定连接，所述第二支撑杆的下端与所述第 一集水框的上表面固定连接，所述第二支撑杆上设有贯穿其左右表面 的第一通孔，所述第一集水框的横截面呈V字形，所述第一集水框的 下端设有第二通孔，所述第二通孔贯穿所述第一集水框的上下表面， 所述第一支撑杆的下端收容于所述第二通孔中且与所述第一集水框 固定连接，所述第一支架的下端与所述第一集水框的左表面固定连 接，所述第二支架的下端与所述第一集水框的内表面固定连接。
所述挡板呈竖直放置，所述挡板的下端与所述第一集水框的上表 面固定连接，所述第三支架呈凹字形，所述第三支架的一端与所述挡 板的右表面固定连接，所述第三支架的另一端呈水平状。
所述出水管呈竖直状，所述出水管的上端对准所述第二通孔且与 所述第一集水框的下表面固定连接，所述过滤网呈圆柱体，所述过滤 网水平放置，所述过滤网的侧面与所述出水管的内表面固定连接，所 述第四支架设有两个且分别位于左右两侧，所述第四支架呈L型，所 述第四支架的一端与所述第一集水框的下表面固定连接，所述第四支 架的另一端与所述出水管的侧面固定连接。
所述第一固定架呈Z字形，所述第一固定架的上端与所述第一集 水框的下表面固定连接，所述第一固定架的下端设有第一凹槽，所述 第二斜杆呈倾斜状，所述第二斜杆的下端与所述第一固定架固定连 接，所述第二斜杆的上端与所述第一集水框的下表面固定连接。
所述移动框的横截面呈V字形，所述移动框位于所述出水管的正 下方，所述第一定位杆设有两个且分别位于左右两侧，所述第一定位 杆呈竖直状，所述第一定位杆的上端与所述移动框的下表面固定连 接，所述第一弹簧位于所述第一定位杆之间，所述第一弹簧呈竖直状， 所述第一弹簧的上端与所述移动框的下表面固定连接，所述第二弹簧 设有两个且分别位于左右两侧，所述第二弹簧呈竖直状，所述第二弹 簧的上端与所述移动框的下表面固定连接。
所述框体呈空心的长方体，所述框体竖直放置，所述第一定位杆 贯穿所述框体的内外表面且与其滑动连接，所述第二弹簧的下端与所 述框体的上表面固定连接，所述横杆设有两个且分别位于左右两侧， 所述横杆呈长方体，所述横杆水平放置，所述铁杆呈长方体，所述铁 杆竖直放置，所述铁杆贯穿所述框体的内外表面且与其滑动连接，所 述横杆的一端与所述铁杆的侧面固定连接，所述第三弹簧设有两个且 分别位于左右两侧，所述第三弹簧呈竖直状，所述第三弹簧的下端与 所述横杆的上表面固定连接，所述第三弹簧的上端与所述框体的下表 面固定连接，所述第二定位杆呈长方体，所述第二定位杆竖直放置， 所述第二定位杆的侧面与所述第一定位杆的侧面滑动连接，所述第一 弹簧的下端与所述第二定位杆的上表面固定连接，所述磁铁设有两个 且分别位于左右两侧，所述磁铁呈长方体，所述磁铁竖直放置，所述 磁铁与所述框体的内表面固定连接。
所述引流板呈倾斜状，所述引流板的上端位于所述移动框的下 方，所述第一固定架的下端与所述引流板的上表面固定连接，所述第 二固定架呈L型，所述第二固定架的一端与所述框体的侧面固定连 接，所述第二固定架的另一端与所述引流板的下表面固定连接。
采用上述技术方案后，本发明具有如下优点：
本发明高效的水力发电装置结构简单，使用方便，能过对水能充 分的进行转换，以便转换成电能，转换效率高，同时方便将水进行充 分的利用以及回收，减少水资源的浪费，同时操作简单，适应环境光， 适合推广应用。
附图说明
下面结合附图对本发明高效的水力发电装置的具体实施方式作 进一步说明：

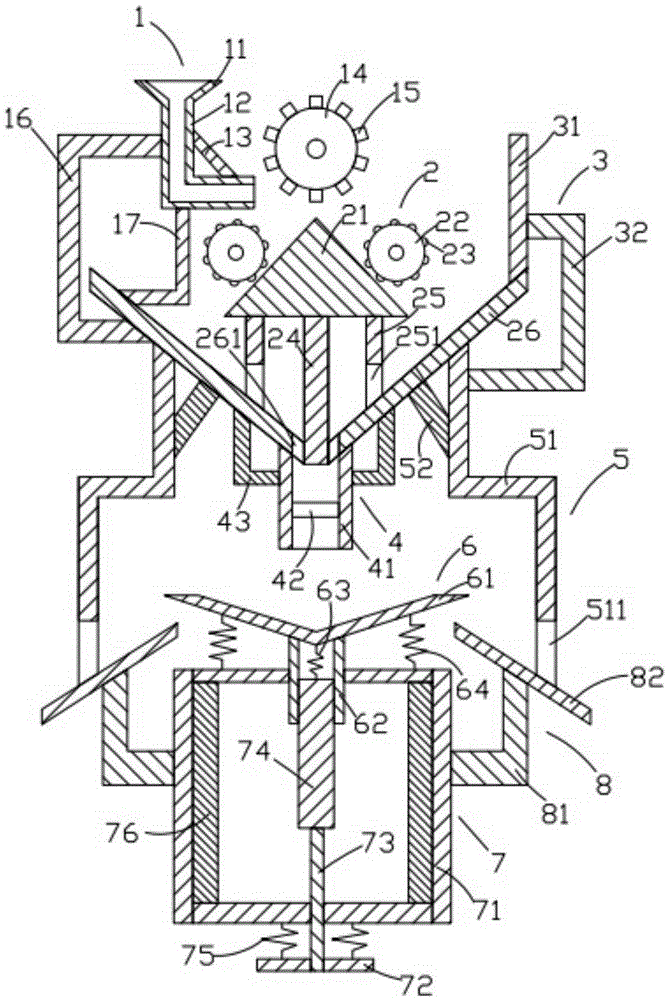

图1为本发明高效的水力发电装置的结构示意图；
具体实施方式
如图1所示，本发明高效的水力发电装置包括第一发电装置1、 位于所述第一发电装置1下方的第二发电装置2、位于所述第二发电 装置2右侧的挡板装置3、位于所述第二发电装置2下方的出水装置 4、位于所述出水装置4左右两侧的支架装置5、位于所述支架装置5 下方的引流装置8、位于所述出水装置4下方的移动装置6及位于所 述移动装置6下方的第三发电装置7。
如图1所示，所述第一发电装置1包括进水斗11、位于所述进 水斗11下方的进水管12、设置于所述进水管12上的第一斜杆13、 位于右侧的第一转轮14、设置于所述第一转轮14上的第一凸块15、 位于左侧的第一支架16及位于所述第一支架16右侧的第二支架17。 所述进水斗11呈空心的圆台状，所述进水斗11的上表面的面积大于 其下表面的面积。所述进水管12呈L型，所述进水管12的上端与所 述进水斗11的下表面固定连接，所述进水管12的另一端呈水平状且 对准所述第一转轮14。所述第一斜杆13呈倾斜状，所述第一斜杆13 的两端与所述进水管12固定连接。所述第一转轮14呈圆柱体，所述 第一转轮14水平放置，所述第一转轮14可以旋转，所述第一转轮 14与发电机连接，使得所述第一转轮14旋转时可以使得发电机进行 发电。所述第一凸块15设有若干个且均匀分布在所述第一转轮14的 表面上，所述第一凸块15与所述第一转轮14的表面固定连接。所述 第一支架16呈凹字形，所述第一支架16的一端与所述进水管12的 左表面固定连接，所述第一支架16的另一端呈水平状。所述第二支 架17呈L型，所述第二支架17的一端与所述进水管12固定连接， 所述第二支架17的另一端呈水平状。
如图1所示，所述第二发电装置2包括分水块21、位于所述分 水块21左右两侧的第二转轮22、设置于所述第二转轮22上的第二 凸块23、位于所述分水块21下方的第一支撑杆24、位于所述第一支 撑杆24左右两侧的第二支撑杆25及位于所述第二支撑杆25下方的 第一集水框26。所述分水块21的横截面呈三角形，方便将从进水管 12流出的水流分成左右两股水流，所述分水块21位于所述第一转轮 14的正下方。所述第二转轮22设有两个且分别位于左右两侧，所述 第二转轮22呈圆柱体，所述第二转轮22水平放置，且可以在所述分 水块21上旋转，所述第二转轮22与发电机连接，使得所述第二转轮 22旋转时，可以带动发电机进行发电。所述第二凸块23设有若干个 且均匀分布在所述第二转轮22上，所述第二凸块23与所述第二转轮 22固定连接，从而使得从分水块21流过的水流可以带动第二凸块23 移动，进而带动第二转轮22旋转。所述第一支撑杆24呈长方体，所 述第一支撑杆24竖直放置，所述第一支撑杆24的上端与所述分水块 21的下表面固定连接。所述第二支撑杆25设有两个且分别位于左右 两侧，所述的第二支撑杆25竖直放置，所述第二支撑杆25的上端与 所述分水块21的下表面固定连接，所述第二支撑杆25的下端与所述 第一集水框26的上表面固定连接，所述第二支撑杆25上设有贯穿其 左右表面的第一通孔251，所述第一通孔251方便水流的经过。所述 第一集水框26的横截面呈V字形，所述第一集水框26的下端设有第 二通孔261，所述第二通孔261贯穿所述第一集水框26的上下表面， 所述第一支撑杆24的下端收容于所述第二通孔261中且与所述第一 集水框26固定连接，从而对所述分水块21起到支撑作用。所述第一 支架16的下端与所述第一集水框26的左表面固定连接，所述第二支 架17的下端与所述第一集水框26的内表面固定连接。
如图1所示，所述挡板装置3包括挡板31及位于所述挡板31右 侧的第三支架32。所述挡板31呈竖直放置，所述挡板31的下端与 所述第一集水框26的上表面固定连接，从而可以防止水流溅出。所 述第三支架32呈凹字形，所述第三支架32的一端与所述挡板31的 右表面固定连接，所述第三支架32的另一端呈水平状。
如图1所示，所述出水装置4包括出水管41、位于所述出水管 41内的过滤网42及位于所述出水管41左右两侧的第四支架43。所 述出水管41呈竖直状，所述出水管41的上端对准所述第二通孔261 且与所述第一集水框26的下表面固定连接，使得所述出水管41与所 述第一集水框26的内部相通。所述过滤网42呈圆柱体，所述过滤网 42水平放置，所述过滤网42的侧面与所述出水管41的内表面固定 连接。所述第四支架43设有两个且分别位于左右两侧，所述第四支 架43呈L型，所述第四支架43的一端与所述第一集水框26的下表 面固定连接，所述第四支架43的另一端与所述出水管41的侧面固定 连接。
如图1所示，所述支架装置5设有两个且分别位于左右两侧，所 述支架装置5包括第一固定架51及设置于所述第一固定架51上的第 二斜杆52。所述第一固定架51呈Z字形，所述第一固定架51的上 端与所述第一集水框26的下表面固定连接，所述第一固定架51的下 端设有第一凹槽511，所述第一凹槽511横截面呈直角梯形。所述第 二斜杆52呈倾斜状，所述第二斜杆52的下端与所述第一固定架51 固定连接，所述第二斜杆52的上端与所述第一集水框26的下表面固 定连接，从而对所述第一固定架51起到稳固的支撑作用。
如图1所示，所述移动装置6包括移动框61、位于所述移动框 61下方的第一定位杆62、位于所述第一定位杆62一侧的第一弹簧 63及位于所述第一定位杆62另一侧的第二弹簧64。所述移动框61 的横截面呈V字形，所述移动框61位于所述出水管41的正下方，使 得从所述出水管41流出的水落在移动框61内。所述第一定位杆62 设有两个且分别位于左右两侧，所述第一定位杆62呈竖直状，所述 第一定位杆62的上端与所述移动框61的下表面固定连接。所述第一 弹簧63位于所述第一定位杆62之间，所述第一弹簧63呈竖直状， 所述第一弹簧63的上端与所述移动框61的下表面固定连接。所述第 二弹簧64设有两个且分别位于左右两侧，所述第二弹簧64呈竖直状， 所述第二弹簧64的上端与所述移动框61的下表面固定连接。
如图1所示，所述第三发电装置7包括框体71、位于所述框体 71下方的横杆72、位于所述横杆72上方的铁杆73、位于所述铁杆 73上方的第二定位杆74、位于所述横杆72上方的第三弹簧75及位 于所述框体71内的磁铁76。所述框体71呈空心的长方体，所述框 体71竖直放置，所述第一定位杆62贯穿所述框体71的内外表面且 与其滑动连接，使得所述第一定位杆62可以上下移动，所述第二弹 簧64的下端与所述框体71的上表面固定连接。所述横杆72设有两 个且分别位于左右两侧，所述横杆72呈长方体，所述横杆72水平放 置。所述铁杆73呈长方体，所述铁杆73竖直放置，所述铁杆73贯 穿所述框体71的内外表面且与其滑动连接，使得所述铁杆73可以上 下移动，所述横杆72的一端与所述铁杆73的侧面固定连接。所述第 三弹簧75设有两个且分别位于左右两侧，所述第三弹簧75呈竖直状， 所述第三弹簧75的下端与所述横杆72的上表面固定连接，所述第三 弹簧75的上端与所述框体71的下表面固定连接。所述第二定位杆 74呈长方体，所述第二定位杆74竖直放置，所述第二定位杆74的 侧面与所述第一定位杆62的侧面滑动连接，所述第一弹簧63的下端 与所述第二定位杆74的上表面固定连接，所述第二定位杆74采用塑 料材质制成。所述磁铁76设有两个且分别位于左右两侧，所述磁铁 76呈长方体，所述磁铁76竖直放置，所述磁铁76与所述框体71的 内表面固定连接，从而使得所述铁杆73上下移动时进行切割磁感线 运动，从而在铁杆73上产生电流。
如图1所示，所述引流装置8设有两个且分别位于左右两侧，所 述引流装置8包括引流板82及位于所述引流板82下方的第二固定架 81。引流板82呈倾斜状，所述引流板82的上端位于所述移动框61 的下方，使得从所述移动框61流出的水落在引流板82上，所述第一 固定架51的下端与所述引流板82的上表面固定连接。所述第二固定 架81呈L型，所述第二固定架81的一端与所述框体71的侧面固定 连接，所述第二固定架81的另一端与所述引流板82的下表面固定连 接。
如图1所示，所述本发明高效的水力发电装置使用时，首先将水 从进水斗11进入到进水管12内，然后从进水管12的右端喷出，带 动第一凸块15移动，进而使得第一转轮14转动，从而使得发电机进 行发电，然后落落在分水块21上，并将水流分成左右两股水流，然 后带动第二凸块23移动，进而使得第二转轮22转动，从而使得发电 机进行发电。然后水落在第一集水框26上，然后向第一集水框26的 中间集中，然后经过第二通孔261向下流动，经过过滤网42的过滤 后进入到移动框61上，使得移动框61不断的上下移动，进而使得第 一定位杆62及第一弹簧63不断的上下移动，进而使得第二定位杆 74不断的上下移动，进而使得铁杆73不断的上下移动，从而铁杆73 切割磁感线，从而使得铁杆73产生电流，以进行发电。至此，本发 明高效的水力发电装置使用过程描述完毕。
以上所述，仅为本发明的具体实施方式，但本发明的保护范围并 不局限于此，任何熟悉本技术领域的人员在本发明揭露的技术范围 内，可轻易想到变化或替换，都应涵盖在本发明的保护范围之内。因 此，本发明的保护范围应以所述权利要求的保护范围为准。
