技术领域
本发明涉及油水分离技术领域，尤其涉及一种具有油水分离效果的锅体。
背景技术
目前，随着人们的生活水平提高，低脂饮食逐渐变得常态化，但人们在吃煮食例如火锅、海底捞等，锅内液体的表面会漂浮一层油脂，由于油脂的存在，当火锅内的食物从锅底被捞出时，不可避免的会在取出时沾上液面漂浮的油脂，这对于追求低脂的食客来说，会使其通过勺子或吸油纸等工具将液面漂浮的油脂清理，但此方式过于繁琐，且影响食客的就餐心情。
发明内容
本发明的目的是为了解决现有技术中的问题，而提出的一种具有油水分离效果的锅体。
为了实现上述目的，本发明采用了如下技术方案：一种具有油水分离效果的锅体，包括火锅本体，所述火锅本体的外侧壁密封焊接有汤仓，所述汤仓与火锅本体相连处的侧壁下部贯穿连通有圆管，所述圆管的内壁固定有多个连杆，多个所述连杆共同固定有一个滚动轴承，所述滚动轴承的内圈固定有转轴，所述转轴远离汤仓的一端对称固定有多个膨胀件，每个所述膨胀件上均固定有一个扇叶，所述火锅本体的底部固定有一个导热杆，所述导热杆远离火锅本体的一端位于转轴等高的膨胀件处；
所述火锅本体靠近汤仓一侧的内壁开设有竖直方向的第一滑槽，所述第一滑槽内滑动连接有浮动滑块，所述浮动滑块的密度小于水的密度，所述浮动滑块的下端固定有软管，所述软管远离浮动滑块的一端贯穿火锅本体的内壁并与汤仓连通。
在上述的具有油水分离效果的锅体中，所述膨胀件包括内筒体和外筒体，所述内筒体与外筒体密封滑动连接，所述外筒体和内筒体内灌有空气，所述内筒体与转轴固定连接，所述外筒体与对应位置的扇叶固定连接，所述内筒体内部同轴设置有拉力弹簧，所述拉力弹簧的两端分别与对应位置的扇叶和转轴固定连接。
在上述的具有油水分离效果的锅体中，所述扇叶中部固定有配重块。
在上述的具有油水分离效果的锅体中，所述导热杆中部套设有保温橡塑板，所述导热杆靠近膨胀件的一侧为弧形平面结构。
在上述的具有油水分离效果的锅体中，所述汤仓内部密封滑动连接有活塞，所述活塞的上侧固定有方杆，所述方杆贯穿滑动连接在汤仓的上壁，所述方杆远离活塞的一端固定有配重板，所述方杆靠近火锅本体的一端等距设置有多个带有圆角的限位块；
火锅本体靠近汤仓的侧壁上端焊接固定有固定杆，所述浮动滑块的上端固定有连动杆，所述连动杆的上端使用销轴转动连接有一个转动杆，所述转动杆远离连动杆的一端使用销轴转动连接有一个滑杆，所述滑杆上开设有第二滑槽，所述固定杆滑动连接在第二滑槽中。
在上述的具有油水分离效果的锅体中，所述滑杆远离转动杆的一端设置有圆角。
与现有的技术相比，本发明的优点在于：
1、本装置在使用过程中，火锅底部接受外界热量后迅速升温并将热量经导热杆传导至膨胀件处，膨胀件伸长使得扇叶远离转轴并在重力的作用下产生扭矩，带动转轴转动，多个扇叶一起转动将汤仓中的汤汁灌入火锅本体中；为了保证汤仓中的压力，软管漂浮在火锅本体中，并将火锅本体中的油脂吸至汤仓内部，实现了降低火锅中油脂量，使得火锅的饮食更加健康；
2、火锅在使用过程中，汤汁的量会随着食用的时间而渐渐消耗，本装置中当火锅中汤汁的量下降到一定程度时，浮动滑块带动滑杆解除对限位块的限制，活塞在配重板的作用下缓慢下降，将汤仓中的汤汁灌入火锅本体中，实现了火锅中汤汁量始终恒定在一个范围内，避免需要人工频繁地向火锅中进行加汤，节约了大量的人工成本。
附图说明

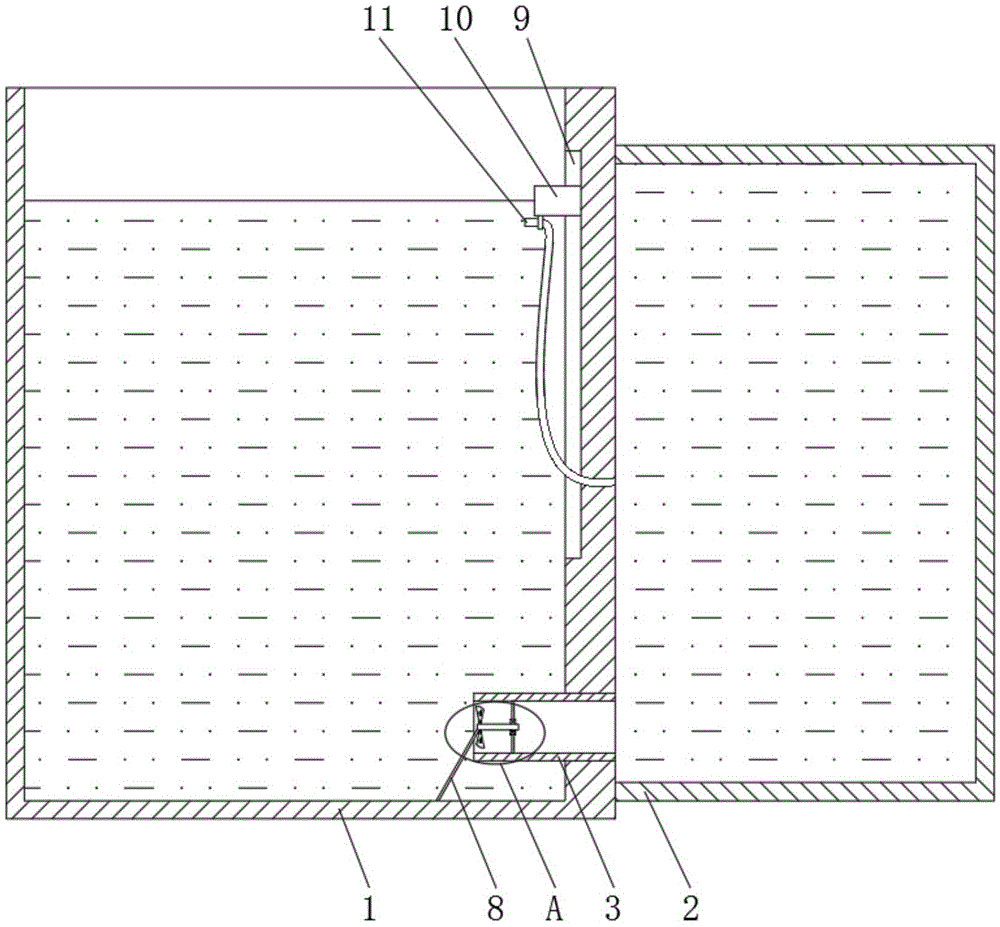

图1为本发明提出的一种具有油水分离效果的锅体的结构示意图；
图2为本发明提出的一种具有油水分离效果的锅体中圆管的侧视图；
图3为图1中A部分结构的放大示意图；
图4为本发明提出的一种具有油水分离效果的锅体中扇叶部分的结构示意图；
图5为本发明提出的一种具有油水分离效果的锅体另一种实施例的结构示意图；
图6为图5中B部分结构的示意图。
图中：1火锅本体、2汤仓、3圆管、4连杆、5转轴、6膨胀件、7扇叶、8导热杆、9第一滑槽、10浮动滑块、11软管、12活塞、13方杆、14配重板、15限位块、16固定杆、17滑杆、18第二滑槽、19转动杆、20连动杆、61内筒体、62外筒体、63拉力弹簧、71配重块。
具体实施方式
以下实施例仅处于说明性目的，而不是想要限制本发明的范围。
实施例一
参照图1-4，一种具有油水分离效果的锅体，包括火锅本体1，火锅本体1的外侧壁密封焊接有汤仓2，汤仓2与火锅本体1相连处的侧壁下部贯穿连通有圆管3，圆管3的内壁固定有多个连杆4，多个连杆4共同固定有一个滚动轴承，滚动轴承的内圈固定有转轴5，保证转轴5可在圆管3中自由转动，转轴5远离汤仓2的一端对称固定有多个膨胀件6，每个膨胀件6上均固定有一个扇叶7，火锅本体1的底部固定有一个导热杆8，导热杆8远离火锅本体1的一端位于转轴5等高的膨胀件6处，使得导热杆8能够迅速的将火锅底部的热量传导至膨胀件6处；
火锅本体1靠近汤仓2一侧的内壁开设有竖直方向的第一滑槽9，第一滑槽9内滑动连接有浮动滑块10，浮动滑块10的密度小于水的密度，浮动滑块10的下端固定有软管11，软管11远离浮动滑块10的一端贯穿火锅本体1的内壁并与汤仓2连通；
膨胀件6包括内筒体61和外筒体62，内筒体61与外筒体62密封滑动连接，外筒体62和内筒体61内灌有空气，内筒体61与转轴5固定连接，外筒体62与对应位置的扇叶7固定连接，内筒体61内部同轴设置有拉力弹簧63，拉力弹簧63的两端分别与对应位置的扇叶7和转轴5固定连接；扇叶7中部固定有配重块71，使得膨胀件6伸长时，扇叶7的产生的扭矩较大，实现扇叶7带动转轴5转动，导热杆8中部套设有保温橡塑板，减少导热杆8中部散失的热量，导热杆8靠近膨胀件6的一侧为弧形平面结构，增大导热杆8与膨胀件6的接触面积。
本实施例中，初始状态下，膨胀件6中的拉力弹簧63使得外筒体62和内筒体61互相靠近，在使用火锅时外界的加热装置直接加热火锅本体1的底部，导热杆8快速的将热量传导至膨胀件6处，膨胀件6处温度迅速升高，使得内筒体61和外筒体62内部的空气受热膨胀，外筒体62相对于内筒体61滑动并向远离转轴5方向运动，使得相应位置扇叶7产生的扭矩增大，进而带动扇叶7向下运动使转轴5产生转动，然后导热杆8继续加热下一个运动至导热杆端部附近的膨胀件6，与此同时，远离导热杆8的膨胀件6缓速降温并收缩，持续转动等待下一次运动至导热杆8处；
综上所述，火锅底部在受外界加热时，导热杆8可使得转轴5持续性的转动，扇叶7随转轴5一起转动可使得汤仓2中的汤汁注入至火锅本体1内部，同时会使得汤仓2中产生负压，由于汤仓2通过软管11与火锅本体1连通，使得火锅本体1的汤汁经软管11进入汤仓2中，实现汤汁在火锅本体1和汤仓2中循环；
本装置中软管11位于火锅本体1内的一端设置在浮动滑块10上，即软管11的一端漂浮于火锅本体1内，火锅本体1内的油量较多时，软管11即可将火锅本体1中过多的油吸入汤仓2内部，进入汤仓2的油会漂浮在汤仓2的上部，无法重新进入火锅本体1内部，实现将火锅本体1中油脂过多。本装置可通过调节软管11在浮动滑块10上的位置，调节软管11端口处于火锅本体1中的位置，即软管11端口处于火锅中汤汁的位置，低于软管11端口部分的油脂会被软管11吸至汤仓2中，高于软管11端口部分的油脂会停留在火锅内，实现调节火锅中剩余油脂的量。
实施例二
参照图5-6，本实施与实施例一的区别在于：汤仓2内部密封滑动连接有活塞12，活塞12的上侧固定有方杆13，方杆13贯穿滑动连接在汤仓2的上壁，方杆13远离活塞12的一端固定有配重板14，方杆13靠近火锅本体1的一端等距设置有多个带有圆角的限位块15；
火锅本体1靠近汤仓2的侧壁上端焊接固定有固定杆16，浮动滑块10的上端固定有连动杆20，连动杆20的上端使用销轴转动连接有一个转动杆19，转动杆19远离连动杆20的一端使用销轴转动连接有一个滑杆17，滑杆17上开设有第二滑槽18，固定杆16滑动连接在第二滑槽18中。滑杆17远离转动杆19的一端设置有圆角，，使得滑杆17与限位块15能够顺畅的插入或滑出。
本实施例中，滑杆17与方杆13上的限位块15相抵产生限位效果，使得配重板14、活塞12无法向下运动，当火锅本体1中的汤汁量减少时，浮动滑块10随汤汁的液面向下运动，带动连动杆20向下运动，拉动转动杆19转动使得滑杆17相对固定杆16滑动，直至滑杆17与限位块15脱离接触，此时配重板14的重力压动活塞12向下运动，使得汤仓2中的汤汁能够进入火锅本体1中，补充火锅本体1的汤汁量，直至浮动滑块10向上运动使滑杆17重新与限位块15相抵，阻止活塞12的继续运动；活塞12向下运动对火锅本体1中补充汤汁时，汤仓2中的油脂处于上侧，不会进入火锅本体1中。
尽管本文较多地使用了火锅本体1、汤仓2、圆管3、连杆4、转轴5、膨胀件6、扇叶7、导热杆8、第一滑槽9、浮动滑块10、软管11、活塞12、方杆13、配重板14、限位块15、固定杆16、滑杆17、第二滑槽18、转动杆19、连动杆20、内筒体61、外筒体62、拉力弹簧63、配重块71等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本发明的本质；把它们解释成任何一种附加的限制都是与本发明精神相违背的。
