技术领域
本发明涉及工程测量设备技术领域，具体为一种现代工程用经纬仪。
背景技术
经纬仪是一种根据测角原理设计的测量水平角和竖直角的经纬仪器，分为光学经纬仪和电子经纬仪两种，目前最常用的是电子经纬仪。
经纬仪是望远镜的机械部分，使望远镜能指向不同方向。经纬仪具有两条互相垂直的转轴，以调校望远镜的方位角及水平高度。经纬仪是一种测角仪器，它配备望远镜、水平度盘和读数的指标、竖直度盘和读数的指标。
经纬仪是现代工程施工中常用仪器，在使用时，传统技术中的经纬仪需要人工手动对其进行调整以及转动方向，其操作过程较为繁琐，而且，不能很好的固定经纬仪的角度，在测量时，容易产生意外晃动，导致测量数值不精准。
发明内容
本发明的目的在于提供一种现代工程用经纬仪，用于克服现有技术中的上述缺陷。
根据本发明的一种现代工程用经纬仪，包括安装在三脚架上的控制架，所述控制架顶端通过一转轴转动安装有安装机架，所述安装机架与所述控制架之间设有一控制所述安装机架进行转动的旋转驱动组件，所述安装机架内设有一调节腔，所述调节腔内通过一转杆转动安装有经纬仪，所述经纬仪前侧的所述转杆上固设有一蜗轮，所述蜗轮右侧相互啮合有一蜗杆，所述蜗杆通过一连接杆转动安装于所述调节腔上下侧壁之间，所述调节腔底端的所述安装机架内设有一挤压滑腔，所述挤压滑腔内滑动安装有一挤压板，所述挤压滑腔顶壁设有一传导腔，所述传导腔内滑动安装有一与所述挤压板固定连接的传导块，所述传导块左侧端设有一控制所述连接杆转动的调节组件，所述控制架顶端的所述转轴外周设有一锁定环，所述安装机架底部端面内设有一第一滑腔，所述第一滑腔内滑动安装有一与所述锁定环相对并可控制所述安装机架锁定的下锁定杆，所述调节腔底壁内设有一第二滑腔，所述第二滑腔内滑动安装有一与所述蜗轮相对并可控制所述蜗轮锁定的下斜面锁杆，所述下斜面锁杆右侧端面固设有一横杆，所述横杆底端与所述调节腔底壁之间安装有一第二拉伸弹簧，所述第一滑腔与所述第二滑腔之间连通设有一传动腔，所述传动腔内设有一分别与所述下锁杆以及下斜面锁杆啮合的传动齿轮，所述挤压板顶部端面内设有一与所述下斜面锁杆顶压配合连接的斜面凹口，所述挤压板右侧端面内螺纹配合安装有一螺杆，所述螺杆右侧端安装有一调节电机，所述调节电机固设于所述挤压滑腔右侧端面内。
在上述技术方案基础上，所述所述旋转驱动组件包括固定设置于所述安装机架底端的齿环，所述控制架上安装有一电机安装架，所述电机安装架上安装有一转动电机，所述转动电机右侧设有一与所述齿环啮合的直齿轮。
在上述技术方案基础上，所述调节组件包括固设于所述传导块左侧端面内的调节电机，所述调节电机左侧端安装有一第一锥齿轮，所述第一锥齿轮顶端可相互啮合有一第二锥齿轮，所述第二锥齿轮固定安装于所述连接杆底端。
在上述技术方案基础上，所述控制架左侧端面安装有一控制面板，所述控制面板上安装有第一开关按钮、第二开关按钮以及第三开关按钮，所述第一开关按钮与所述转动电机电性连接，所述第二开关按钮与所述调节电机电性连接，所述第三开关按钮与所述调节电机电性连接。
在上述技术方案基础上，所述直齿轮外侧的所述控制架与所述安装机架之间转动安装有一保护套筒。
在上述技术方案基础上，所述三脚架底端活动安装有一伸缩调节杆，所述伸缩调节杆底端固设有一橡胶脚垫。
本发明的有益效果是：本发明结构简单，操作方便，通过第一开关按钮、第二开关按钮以及第三开关按钮即可自动对经纬仪进行转动、调节方向以及进行锁定工作，无需人工扭动旋钮进行调整，对经纬仪的转动、调节方向以及进行锁定工作操作简单方便，调节精准度高，调节速度块，而且，通过对经纬仪以及安装机架的锁定可有效增加经纬仪的稳定性，防止在测量时发生晃动，影响测量结果，值得推广使用。
附图说明
为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

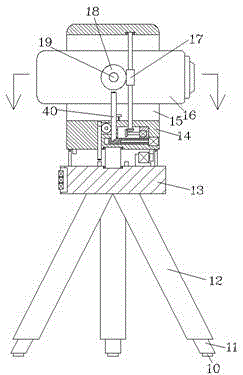

图1是本发明的一种现代工程用经纬仪内部整体结构示意图；
图2是图1中的局部放大图；
图3是图1中箭头方向结构示意图。
具体实施方式
下面结合图1-3对本发明进行详细说明，为叙述方便，现对下文所说的方位规定如下：下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致。
参照图1-3，根据本发明的实施例的一种现代工程用经纬仪，包括安装在三脚架12上的控制架13，所述控制架13顶端通过一转轴43转动安装有安装机架14，所述安装机架14与所述控制架13之间设有一控制所述安装机架14进行转动的旋转驱动组件，所述安装机架14内设有一调节腔15，所述调节腔15内通过一转杆19转动安装有经纬仪16，所述经纬仪16前侧的所述转杆19上固设有一蜗轮18，所述蜗轮18右侧相互啮合有一蜗杆17，所述蜗杆17通过一连接杆34转动安装于所述调节腔15上下侧壁之间，所述调节腔15底端的所述安装机架14内设有一挤压滑腔38，所述挤压滑腔38内滑动安装有一挤压板25，所述挤压滑腔38顶壁设有一传导腔33，所述传导腔33内滑动安装有一与所述挤压板25固定连接的传导块31，所述传导块31左侧端设有一控制所述连接杆34转动的调节组件，所述控制架13顶端的所述转轴43外周设有一锁定环44，所述安装机架14底部端面内设有一第一滑腔41，所述第一滑腔41内滑动安装有一与所述锁定环44相对并可控制所述安装机架14锁定的下锁定杆42，所述调节腔15底壁内设有一第二滑腔51，所述第二滑腔51内滑动安装有一与所述蜗轮18相对并可控制所述蜗轮18锁定的下斜面锁杆40，所述下斜面锁杆40右侧端面固设有一横杆36，所述横杆36底端与所述调节腔15底壁之间安装有一第二拉伸弹簧35，所述第一滑腔41与所述第二滑腔51之间连通设有一传动腔53，所述传动腔53内设有一分别与所述下锁杆42以及下斜面锁杆40啮合的传动齿轮52，所述挤压板25顶部端面内设有一与所述下斜面锁杆40顶压配合连接的斜面凹口37，所述挤压板25右侧端面内螺纹配合安装有一螺杆26，所述螺杆26右侧端安装有一调节电机27，所述调节电机27固设于所述挤压滑腔38右侧端面内。
另外，在一个实施例中，所述所述旋转驱动组件包括固定设置于所述安装机架14底端的齿环24，所述控制架13上安装有一电机安装架20，所述电机安装架20上安装有一转动电机21，所述转动电机21右侧设有一与所述齿环24啮合的直齿轮23，从而可通过启动转动电机21带动直齿轮23转动，直齿轮23的转动即可带动安装机架14进行转动，进而调整经纬仪16测量方向。
另外，在一个实施例中，所述调节组件包括固设于所述传导块31左侧端面内的调节电机28，所述调节电机28左侧端安装有一第一锥齿轮29，所述第一锥齿轮29顶端可相互啮合有一第二锥齿轮32，所述第二锥齿轮32固定安装于所述连接杆34底端，从而当所述第一锥齿轮29与第二锥齿轮啮合时，可通过启动调节电机28带动连接杆34转动，连接杆34的转动即可带动蜗轮18转动，蜗轮18转动即可带动经纬仪16进行调整测量方向。
另外，在一个实施例中，所述控制架13左侧端面安装有一控制面板48，所述控制面板48上安装有第一开关按钮45、第二开关按钮46以及第三开关按钮47，所述第一开关按钮45与所述转动电机21电性连接，所述第二开关按钮46与所述调节电机27电性连接，所述第三开关按钮47与所述调节电机28电性连接，从而可通过启动第一开关按钮45控制经纬仪16转动，可通过启动第二开关按钮46控制经纬仪16的位置锁定，可通过启动第三开关按钮47控制经纬仪16进行调整测量方向。
另外，在一个实施例中，所述直齿轮23外侧的所述控制架13与所述安装机架14之间转动安装有一保护套筒22，从而可有效对控制架13与安装机架14之间的器件进行保护，有效增加使用寿命。
另外，在一个实施例中，所述三脚架12底端活动安装有一伸缩调节杆11，所述伸缩调节杆11底端固设有一橡胶脚垫10，从而便于调整经纬仪16的高度。
初始状态时，挤压板25位于挤压滑腔38最右侧，下斜面锁杆40由于第二拉伸弹簧35的拉伸作用伸入斜面凹口37内，且下斜面锁杆40与蜗轮18不接触，下锁杆42与锁定环44不接触。
当需要转动经纬仪16的方向时，按下第一开关按钮45即可通过启动转动电机21带动直齿轮23转动，直齿轮23的转动即可带动安装机架14进行转动，进而调整经纬仪16测量方向；
当需要调整经纬仪16的角度时，按下所述第三开关按钮47即可通过启动调节电机28带动连接杆34转动，连接杆34的转动即可带动蜗轮18转动，蜗轮18转动即可带动经纬仪16进行调整测量方向；
当调整完毕需要将经纬仪16固定时，按下第二开关按钮46即可通过启动调节电机28即可带动挤压板25向左滑动，此时，挤压板25将下斜面锁杆40向上推动，下斜面锁杆40与蜗轮18抵接并将蜗轮18锁定，在下斜面锁杆40向上滑动时，通过传动齿轮52的作用，下锁杆42向下滑动与锁定环44抵接并将安装机架14锁定，此时，第一锥齿轮29与第二锥齿轮啮合脱离啮合，可避免意外启动调节电机28进行调节经纬仪16的方向，从而可将经纬仪16进行固定。
本发明的有益效果是：本发明结构简单，操作方便，通过第一开关按钮、第二开关按钮以及第三开关按钮即可自动对经纬仪进行转动、调节方向以及进行锁定工作，无需人工扭动旋钮进行调整，对经纬仪的转动、调节方向以及进行锁定工作操作简单方便，调节精准度高，调节速度块，而且，通过对经纬仪以及安装机架的锁定可有效增加经纬仪的稳定性，防止在测量时发生晃动，影响测量结果，值得推广使用。
