技术领域
本发明涉及高空配电设备技术领域，尤其涉及一种基于多跨防振系统的高空电力线缆防电晕装置。
背景技术
线缆的外表面容易在阴雨天集聚大量的水雾，水雾又会进一步聚集成水滴，水滴在重力和电场力的作用下会被逐渐拉长呈尖端，水滴在尖端处的电荷密度最大，电场强度也很大，当电场强度达到足以使空气电离时，就会使水滴周围的空气产生尖锐放电，发生电晕，电晕放电对于高架线缆的电能损失巨大，为减少这一损失，只能通过使电缆表面更加光滑等改变线缆结构的方式来减少电晕现象，但线缆在雨水的长期酸性腐蚀下，很难始终保持光滑，且对于已经装配后的线缆，缺少相应的方法来减少电晕。
而且在传统技术中，为了防止高架线缆在风力的振动下疲劳断裂，通常设置防振锤，当高压架空线缆在风力的作用下发生振动时，线缆带动防振锤做受迫振动，当风力逐渐增大时，直至线缆的振动频率与防振锤的固有频率相同，防振锤发生谐振，在谐振中吸收线缆高达90％的振动能量，并把此能量转化为热能和声能消耗掉，此过程大幅减少了线缆的振动，因而线缆上的液体更加难以克服粘附力被甩出。
综合上述原因，因而急需一种装置对线缆表面集聚的水滴进行消除，减少电晕放电。
发明内容
本发明的目的是为了解决上述的问题，而提出的一种基于多跨防振系统的高空电力线缆防电晕装置。为了实现上述目的，本发明采用了如下技术方案：
一种基于多跨防振系统的高空电力线缆防电晕装置，包括夹具、吊块、弹性杆和摆锤，所述夹具的底端固定连接有吊块，所述吊块的底端固定连接有与之垂直设置的弹性杆，所述弹性杆的两侧均固定连接有摆锤，所述摆锤远离弹性杆的外表面端部固定连接有绳体，所述绳体上等距离固定设置有至少一个清理件；
所述清理件包括套环、第一引流件和第二引流件，所述套环的中部轴向开设有线缆插孔，所述套环的侧壁上开设有用于进线的缺口，所述缺口的外表面上设置有可将缺口封闭的卡紧件；
所述第一引流件的上端为光滑的平面，所述第一引流件的下端为倾斜设置的弧面，所述第一引流件上等距离竖直开设有多个通孔，所述第二引流件为锥形结构，且第二引流件直径较大的一端固定连接在套环底端且靠近第一引流件的一侧。
在本发明的优选中，所述卡紧件由固定环和锯齿条两部分构成，且固定环和锯齿条分别固定连接在缺口的外表面两侧。
在本发明的优选中，所述套环靠近第二引流件的一侧内壁上开设有凹陷，所述套环远离第二引流件的一侧内壁上径向开设有多个相互平行的引流槽，所述引流槽的一侧与凹陷连通，所述引流槽的另一侧延伸至缺口处。
在本发明的优选中，所述凹陷靠近第二引流件的一侧内壁上开设有凹面，所述凹面与套环的外表面之间开设有有中间至两侧倾斜设置的引流通道。
本发明的有益效果在于：本发明基于多跨防振系统的谐振，使得清理件可沿着线缆的外表面周向往复滑动，并在此往复运动中第一引流件将集聚的水滴破碎，破碎后的水雾被在张力和重力的作用下透过孔洞进入第一引流件的下表面，并沿着弧面滑至第二引流件处，并在其尖处坠落，而线缆表面被打散的水雾，由于具备更大的表面积，从而可被快速的风干，大大减少了线缆因电晕造成的电能损耗。
本发明突出的特点是，可通过改变套环的直径装载在任何尺寸规格的线缆上，适用性极广，且利用了风力和防震锤的谐振实现了线缆表面水滴的清理，无需有限能驱动，节能且实用性强。
附图说明

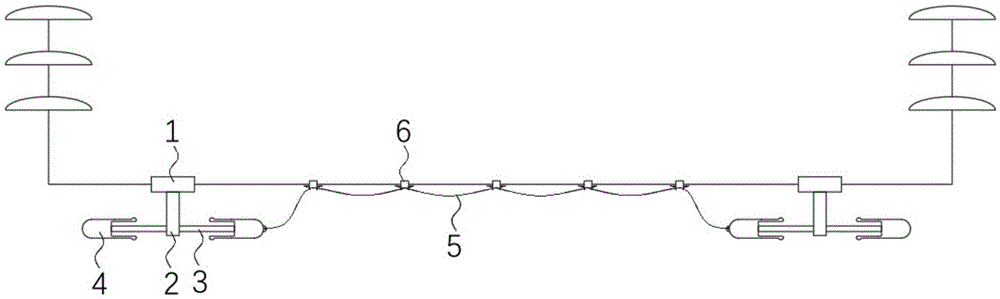

图1为本发明的整体结构示意图；
图2为本发明实施例一的轴向剖视图；
图3为本发明的径向剖视图；
图4为本发明的实施例二的轴向剖视图。
图中：1夹具、2吊块、3弹性杆、4摆锤、5绳体、6清理件、61套环、62线缆插孔、63第一引流件、64通孔、65弧面、66第二引流件、67缺口、7卡紧件、71固定环、72锯齿条、8引流槽、9、10凹面、11凹陷。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
实施例一
参照图1至3，一种基于多跨防振系统的高空电力线缆防电晕装置，包括夹具1、吊块2、弹性杆3和摆锤4，夹具1的底端固定连接有吊块2，吊块2的底端固定连接有与之垂直设置的弹性杆3，弹性杆3的两侧均固定连接有摆锤4，摆锤4远离弹性杆3的外表面端部固定连接有绳体5，绳体5上等距离固定设置有至少一个清理件6；
清理件6包括套环61、第一引流件63和第二引流件66，套环61的中部轴向开设有线缆插孔62，套环61的侧壁上开设有用于进线的缺口67，缺口67的外表面上设置有可将缺口67封闭的卡紧件7。
具体地，参照图3，卡紧件7由固定环71和锯齿条72两部分构成，且固定环71和锯齿条72分别固定连接在缺口67的外表面两侧。线缆通过缺口67置入线缆插孔62内，锯齿条72通过锯齿斜面插入固定环71内，并通过锯齿垂直面卡在固定环71上，值得注意的是，线缆与套环61之间的固定应留有一定的分析，防止过度绷紧。
第一引流件63的上端为光滑的平面，第一引流件63的下端为倾斜设置的弧面65，第一引流件63上等距离竖直开设有多个通孔64，
第二引流件66为锥形结构，且第二引流件66直径较大的一端固定连接在套环61底端且靠近第一引流件63的一侧。
当高压架空线缆在风力的作用下发生振动时，线缆带动夹具1、吊块2、弹性杆3和摆锤4做受迫振动，从而大幅消除了线缆振动，此为现有技术，此处不再赘。
摆锤4振动时，其在上下的摆动中带动绳体5运动，绳体5拉动多个清理件6在线缆的外表面往复运动，并在此往复运动中第一引流件63将集聚的水滴破碎，破碎后的水雾被在张力和重力的作用下透过孔洞54进入第一引流件63的下表面，并沿着弧面65滑至第二引流件66处，并在其尖处坠落，而线缆表面被打散的水雾，由于具备更大的表面积，从而可被快速的风干，大大减少了线缆因电晕造成的电能损耗。
实施例二
参照图4，实施例二在实施例一的基础上，进一步增加了其聚集水滴的能力，具体结构如下：
套环61靠近第二引流件66的一侧内壁上开设有凹陷11，套环61远离第二引流件66的一侧内壁上径向开设有多个相互平行的引流槽8，引流槽8的一侧与凹陷11连通，引流槽8的另一侧延伸至缺口67处。
进一步地，凹陷11靠近第二引流件66的一侧内壁上开设有凹面10，凹面10与套环61的外表面之间开设有有中间至两侧倾斜设置的引流通道9。
由于平行引流槽8的设置，当套环61在线缆上轴向滑动时，其使得其上的水滴在其张力的作用下进入引流槽8内，多个引流槽8内汇集的液体依照重力落入底部连通的凹陷11内，并汇集成较大的水滴，凹陷11内汇聚的水滴在凹面10内汇集至中部并经由两个倾斜设置的引流通道9流出至外界，并通过运动至第二引流件66的端部坠落，避免出现水滴从套环61的一侧被破碎又在套环61穿过后再次汇聚的情况。
以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
