技术领域
本发明涉及道路画线技术领域，具体为一种驾校训练用线条磨平补画用设备。
背景技术
现今，随着社会经济的不断发展以及人们生活水平的不断提高，越来越多的人在生活品质上的追求也相应的提高了，在出行方面，也是越来越多的人选择自驾出行，并且在闲暇时间考一个驾照也变成了一个不可缺少的节能，尤其是许多人想在一定时间内拿取驾照，在寒暑假等时间段内也会有大量的学生进行驾照考试的练习。
驾照考试现在一般分为四个科目，其中科目二的练习和考试是相对较为基础也是相对较难的，尤其是对于初学者来说，所以在驾校练习的时候，教练员一般都会在练车场地各个考试项目中准确的为学员进行找点和标记，以此来帮助学员快速准确的进行各个项目的练习，这种方法也是驾校常用的，同时每一个教练员找取的点位也不一样，在驾校练习场地中，每天都会有大量的教练车在各个项目中进行反复练习，大量教练车的练习使得练习场地中的线条摩擦的看不清甚至磨平小时，这难免就会为教练员的教学带来诸多不便，同时学员在练车的时候就显得较为费劲，经常会出现找点不准或者找不到点的情况发生，使得学员在练车的时候就会出现压线的情况，但是在现有的情况中，练车场地中的各个线条磨平消失之后很少会有专门的人去进行修补，不仅仅为教练员教学增加了一定的难度，同时也为学员练车增加了难度，长时间反复的压线也是对学员信心的一种打击，所以在驾校练车场地中急需一种能够操作方便简单的进行道路线条修补的设备。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种驾校训练用线条磨平补画用设备，解决了练车道路线补画不便的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种驾校训练用线条磨平补画用设备，包括储液箱，所述储液箱的顶部开设有画线口，所述画线口的内腔设置有出液过滤网，所述储液箱的底部开设有进液口，所述进液口的内腔活动卡接有防漏塞，所述储液箱的内腔设置有防沉淀装置。
优选的，所述防沉淀装置包括贯穿储液箱正面与背面中部的密封塞，所述密封塞的正面贯穿连接有固定横轴，所述固定横轴位于储液箱内腔的外侧等距离固定焊接有卡接条，所述卡接条的外侧套接有防沉筒，所述防沉筒的内壁等距离开设有对接槽，所述防沉筒的外侧等距离焊接有防沉条，所述防沉条远离防沉筒的一侧固定焊接有扇叶板，所述固定横轴外侧的正面均套接有画线板。
优选的，所述画线板正面的中部贯穿连接有调节栓，所述画线板相对一侧的底部均固定焊接有撑托板，所述画线板相对一侧的底部固定焊接有切除板，所述画线板相向一侧的中部设置有伸缩移动机构，所述画线板相对一侧的右侧设置有碾平装置，所述画线板相向的一侧固定焊接有提拉把手。
优选的，所述调节栓为螺纹栓，所述调节栓套接在固定横轴的外侧，所述撑托板为弧形板，所述撑托板内腔的宽度与储液箱外侧厚度相等，所述储液箱的底部搭接在撑托板的顶部。
优选的，所述伸缩式移动机构包括伸缩套盒，所述伸缩套盒的内腔贯穿连接有活动套杆，所述活动套杆相对一侧的顶部通过卡栓固定安装有升降齿轮，所述伸缩套和内壁的背面等距离固定焊接有定位齿条，所述活动套杆的底部固定焊接有脚踏板，所述脚踏板的底部设置有定向滚轮，所述伸缩套盒正面的中部开设有伸缩卡孔，所述活动套杆相向一侧的顶部固定焊接有弹力卡板，所述弹力卡板远离活动套杆的一侧固定焊接有伸缩卡栓。
优选的，所述碾平装置包括碾平支架，所述碾平支架相向的一侧均与画线板的内壁固定连接，所述碾平支架相对一侧的底部固定焊接有碾平横轴，所述碾平横轴的外侧套接有碾平滚筒，所述碾平支架相对一侧底部的左侧固定焊接有铲平板，所述铲平板的左侧固定焊接有卡接槽，所述卡接槽的内腔活动卡接有卡接板，所述卡接板的左侧固定焊接有回收盒。
优选的，所述固定横轴外侧的正面与背面均固定安装有推拉扶手，所述扇叶板远离固定横轴的一侧搭接在储液箱的内壁上，所述扇叶板的长度和宽度与出液过滤网的长度和宽度相等。
优选的，所述铲平板的长度大于碾平滚筒的长度，所述铲平板的右侧搭接在碾平滚筒的外侧。
(三)有益效果
本发明提供了一种驾校训练用线条磨平补画用设备。具备以下有益效果：
(1)、该驾校训练用线条磨平补画用设备，采用自动出液且半圈划线的方式，可以快速精准的对驾校场地中倒车入库以及侧方位停车处的虚线进行补画，省略了刻意控制出液量以及出液时间的步骤，一方面大大的提高了补画线条的效率不影响正常训练，另一方面还减少了酷热天气施工时间。
(2)、该驾校训练用线条磨平补画用设备，两块画线板的主要作用在于控制画虚线的宽度，控制画线液的流向，避免造成液体释放过多污染造成画线不规整容易使得练车的时候找点发生错误，同时画线板在操作的时候可以起到根据以往留下痕迹来进行辅助精准定位避免画线发生歪曲的作用。
(3)、该驾校训练用线条磨平补画用设备，扇叶板的主要作用在于其发生相对运动的时候对画线液进行搅拌，避免画线液发生结块造成画线不畅，同时扇叶板紧贴储液箱内壁进行相对运动还可以起到对储液箱内壁进行刮取和清洁的作用。
(4)、该驾校训练用线条磨平补画用设备，碾平装置的主要作用在于将释放到路面上的画线液进行碾压铺平，将对接在路面上的画线液进行均匀处理，同时碾平装置还可以将多余的画线液进行粘附回收，一方面节约资源减少刺激性气味的释放量，同时还可以使得画线干的更快。
(5)、该驾校训练用线条磨平补画用设备，伸缩式移动机构的主要作用在于方便推进设备进行画线操作，提高画线效率的同时还可以节省体力，同时伸缩式移动机构还可以将储液箱支撑远离地面进行画实线操作，达到虚实线交换补画的功能。
附图说明

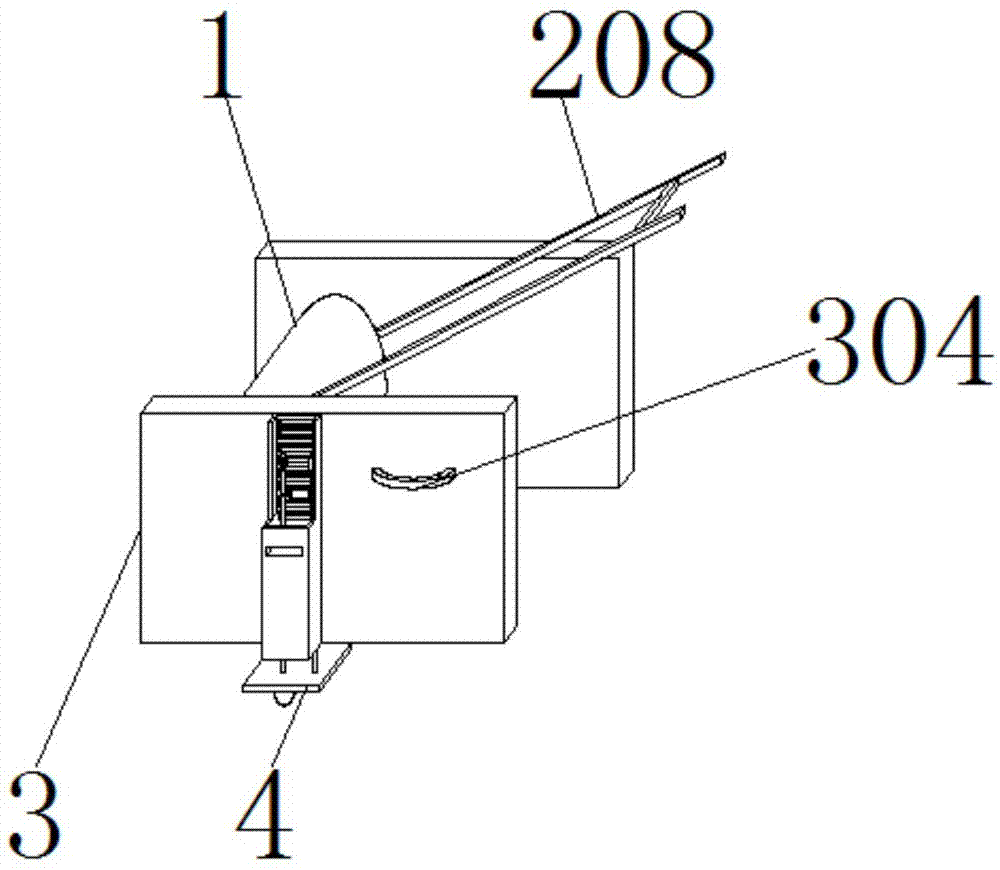

图1为本发明结构示意图；
图2为本发明防沉淀装置结构示意图；
图3为本发明防沉筒侧视图；
图4为本发明伸缩移动机构结构示意图；
图5为本发明碾平装置结构示意图；
图6为本发明铲平板结构示意图。
图中：1储液箱、101画线口、102出液过滤网、103进液口、104防漏塞、2防沉淀装置、201密封塞、202固定横轴、203卡接条、204防沉筒、205对接槽、206防沉条、207扇叶板、208推拉扶手、3画线板、301调节栓、302撑托板、303切除板、304提拉把手、4伸缩移动机构、401伸缩套盒、402活动套杆、403伸缩卡栓、404升降齿轮、405定位齿条、406脚踏板、407定向滚轮、408伸缩卡孔、409弹力卡板、5碾平装置、501碾平支架、502碾平横轴、503碾平滚筒、504铲平板、505卡接槽、506活动卡接板、507回收盒。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本发明，而不能理解为对本发明的限制。
在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
在本发明中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本发明中的具体含义。
请参阅图1-6，本发明提供一种技术方案：一种驾校训练用线条磨平补画用设备，包括储液箱1，储液箱1的顶部开设有画线口101，画线口101的内腔设置有出液过滤网102，储液箱1的底部开设有进液口103，进液口103的内腔活动卡接有防漏塞104，储液箱1的内腔设置有防沉淀装置2。
防沉淀装置2包括贯穿储液箱1正面与背面中部的密封塞201，密封塞201的正面贯穿连接有固定横轴202，固定横轴202外侧的正面与背面均固定安装有推拉扶手208，扇叶板207远离固定横轴202的一侧搭接在储液箱1的内壁上，扇叶板207的长度和宽度与出液过滤网102的长度和宽度相等，固定横轴202位于储液箱1内腔的外侧等距离固定焊接有卡接条203，卡接条203的外侧套接有防沉筒204，防沉筒204的内壁等距离开设有对接槽205，防沉筒204的外侧等距离焊接有防沉条206，防沉条206远离防沉筒204的一侧固定焊接有扇叶板207，固定横轴202外侧的正面均套接有画线板3，画线板3正面的中部贯穿连接有调节栓301，调节栓301为螺纹栓，调节栓301套接在固定横轴202的外侧，撑托板303为弧形板，撑托板303内腔的宽度与储液箱1外侧厚度相等，储液箱1的底部搭接在撑托板303的顶部，画线板3相对一侧的底部均固定焊接有撑托板302，画线板3相对一侧的底部固定焊接有切除板303，画线板3相向一侧的中部设置有伸缩移动机构4，画线板3相对一侧的右侧设置有碾平装置5，画线板3相向的一侧固定焊接有提拉把手304。
伸缩式移动机构4包括伸缩套盒401，伸缩套盒401的内腔贯穿连接有活动套杆402，活动套杆402相对一侧的顶部通过卡栓固定安装有升降齿轮404，伸缩套和401内壁的背面等距离固定焊接有定位齿条405，活动套杆402的底部固定焊接有脚踏板406，脚踏板406的底部设置有定向滚轮407，伸缩套盒401正面的中部开设有伸缩卡孔408，活动套杆403相向一侧的顶部固定焊接有弹力卡板409，弹力卡板409远离活动套杆402的一侧固定焊接有伸缩卡栓403。
碾平装置5包括碾平支架501，碾平支架501相向的一侧均与画线板3的内壁固定连接，碾平支架501相对一侧的底部固定焊接有碾平横轴502，碾平横轴502的外侧套接有碾平滚筒503，碾平支架501相对一侧底部的左侧固定焊接有铲平板504，铲平板504的长度大于碾平滚筒503的长度，铲平板504的右侧搭接在碾平滚筒503的外侧，铲平板504的左侧固定焊接有卡接槽505，卡接槽505的内腔活动卡接有卡接板506，卡接板505的左侧固定焊接有回收盒507。
工作原理：打开防漏塞104，沿着进液口103将画线液体倒入储液箱1的内腔，将设备放置在需要进行画线的地点，沿着上一次的线条痕迹将设备摆正位置，之后直接通过推拉扶手208推动设备进行运动，储液箱1贴合路面利用摩擦力进行相对运动，直至将画线口101运动至与路面相互贴合的时候，画线液沿着画线口101流出滴落到路面上，画线液首先经过出液过滤网102的一次过滤将大块的残渣过滤之后再进行排放画线，在储液箱1转动的时候其内部空间便相对于扇叶板207进行反向运动，扇叶板207逐渐将出液过滤网102进行遮挡，继续运动的同时，扇叶板207将储液箱1内壁残留的画线液进行刮取，时刻保持储液箱1内壁的洁净度，在划线之前，可以根据上一次的很紧来进行画线宽度的调节，旋转调节栓301，调节栓301相对一侧的挡板带动画线板3做相对远离运动，画线板3带动撑托板302相互远离将画线口101露出一部分便是画出线条的宽度，在画线液体落地之后切除板303紧贴路面并且将画好线条的边缘处的画线液箱中心挤压靠拢处理，保持线条不会发生延伸变宽，同时随着设备的不断移动，碾平装置5运动至画好的线条处，碾平滚筒503紧贴路面运动对线条进行挤压铺平处理，同时还可以将多余的画线液粘附在碾平滚筒503的外表面，碾平滚筒503的外表面时刻保持与铲平板504相接触，铲平板504将碾平滚筒503表面粘附的多余画线液进行刮取回收，当需要进行画直线的时候，直接向下踩压脚踏板406，脚踏板406带动活动套杆402向下运动，活动套杆402带动弹力卡板409和伸缩卡栓404运动之至伸缩卡栓404卡接在伸缩卡孔408的内腔，完成之后便将储液箱1支撑远离地面，调节好画线口101的位置，直接推动设备便可以进行实线的补画。
以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
