技术领域
本发明涉及一种消防喷枪，特别涉及一种可调节喷射面积的稳定便携式方形消防喷枪，属于消防设备领域。
背景技术
社会的飞速发展给我们的生活质量带来了质的改善，但同时诸如火灾等事故也给我们的生活带来了不如意。全世界几乎每天都会发生火灾，近年来，但就我国国内来说，每年发生火灾约20～40万起，死亡人数在2000人左右，每年因此而造成的损失高达数十亿元，据公安部消防局统计，仅在2015年，全国共接警三十余万起，造成1700余人死亡，直接财产损失近40亿元，全国消防队伍出动112万起，共出动车辆200余万辆次。
面对如此严重的火灾现状，高效、便捷的消防设施显得尤为重要，以消防喷枪为例，就现阶段实际应用现状而言，在操作时由于高压水的作用，其反向冲击作用较强，不利于消防员的灭火作业，另外，所用消防喷枪的喷射面积及喷水量不能根据实际火势的大小和着火面积进行调节，这在一定程度上浪费了水源，也达不到最佳的灭火效果，因此，一种高效便捷式的消防喷枪的设计使用在消防领域具有非常重要的实际意义，这也必将为社会和人们留存更多的物质财富。
发明内容
针对上述的不足之处，本发明提供了一种可调节喷射面积的稳定便携式方形消防喷枪。
本发明是通过以下技术方案实现的：一种可调节喷射面积的稳定便携式方形消防喷枪，包括方形喷嘴，侧方喷射调节装置，侧方喷射调节栓，橡胶防滑套，套挂式缓冲套，连接卡套，消防水管，圆筒状消防枪管，手持柄，侧方喷射孔，侧方喷射调节板卡板，调节手柄，定位卡槽，喷射枪水道，调节柄弹簧，喷射调节板，弹簧定位卡板，喷射调节板定位卡板，顶持定位杆，喷射调节板滑槽，喷射枪卡体，水管卡体，水管连接环，水管连接环水道，螺栓，封板，手持柄通孔，手持柄弹簧，凸台，手持柄翼板，手持柄腔。
一种可调节喷射面积的稳定便携式方形消防喷枪，所述圆筒状消防枪管前端连接方形喷嘴，后方通过连接卡套连接消防水管；所述圆筒状消防枪管上方连接套挂式缓冲套；所述方形喷嘴两侧均连接侧方喷射调节装置和手持柄；所述侧方喷射调节装置连接侧方喷射调节栓；所述手持柄外侧连接橡胶防滑套。
一种可调节喷射面积的稳定便携式方形消防喷枪，所述侧方喷射调节装置包括侧方喷射孔，侧方喷射调节板卡板，定位卡槽，喷射调节板，喷射调节板定位卡板；所述方形喷嘴两侧连接有侧方喷射孔；所述侧方喷射调节板卡板连接方形喷嘴；所述喷射调节板通过侧方喷射调节栓连接在方形喷嘴外侧，并可在由侧方喷射调节板卡板和方形喷嘴之间的喷射调节板滑槽内滑动，同时对侧方喷射孔有密封作用；所述喷射调节板外侧连接喷射调节板定位卡板；所述方形喷嘴内侧为喷射枪水道。
一种可调节喷射面积的稳定便携式方形消防喷枪，所述侧方喷射调节栓包括调节手柄，调节柄弹簧，弹簧定位卡板，顶持定位杆；所述调节手柄连接顶持定位杆；所述顶持定位杆在靠近调节手柄一端通过弹簧定位卡板连接调节柄弹簧；所述调节柄弹簧的另一端通过喷射调节板定位卡板连接喷射调节板；所述顶持定位杆末端在调节柄弹簧作用下卡入定位卡槽。
一种可调节喷射面积的稳定便携式方形消防喷枪，所述连接卡套包括喷射枪卡体，水管卡体，水管连接环，水管连接环水道；所述喷射枪卡体连接在圆筒状消防枪管外表面末端；所述水管连接环外表面末端连接水管卡体，并可与喷射枪卡体连接；所述水管连接环另一末端连接消防水管，内侧为水管连接环水道。
一种可调节喷射面积的稳定便携式方形消防喷枪，所述手持柄一端通过手持柄翼板连接手持柄弹簧，并可通过封板上的手持柄通孔在手持柄腔内转动；所述手持柄弹簧另一端通过凸台连接方形喷嘴；所述封板通过螺栓连接方形喷嘴。
该发明的有益之处是，本发明提供一种可调节喷射面积的稳定便携式方形消防喷枪，通过侧方喷射调节装置，侧方喷射调节栓，手持柄，侧方喷射孔，喷射调节板等装置实现对火灾现场的喷水作业，并且本装置可根据火灾面积的大小通过对侧方喷射调节装置的控制达到对灭火喷射面积进行调节的效果，同时，装置中所设置的套挂式缓冲套和手持柄可以很大程度上减少高压水枪在作业时对消防员的反向冲击作用，大大提高了设备的可操作性和环境适应程度，设备操作简单，灭火效率大幅提升，具有较为广泛的应用和推广前景，对消防作业具有重要的现实意义。
附图说明

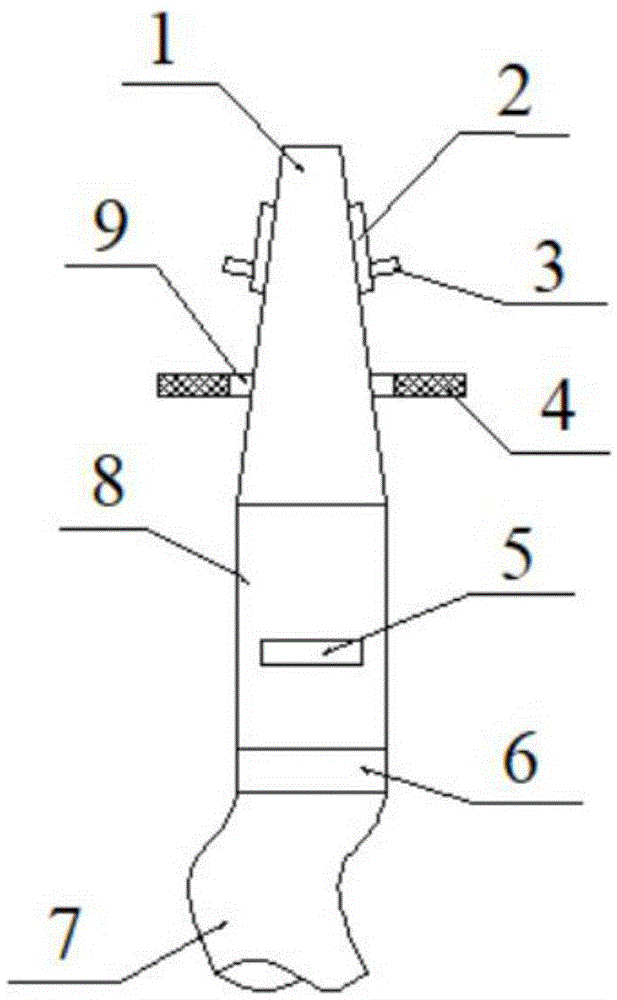

图1为本发明的整体结构主视图；
图2为本发明的整体结构侧视图；
图3为本发明的整体结构俯视图；
图4为本发明的侧方喷射调节装置结构示意图；
图5为本发明的侧方喷射调节栓结构示意图；
图6为图4中A-A方向截面图；
图7为本发明的消防枪管连接卡套截面图；
图8为本发明的水管连接环连接卡套截面图；
图9为本发明的连接卡套结构示意图；
图10为本发明的手持柄连接方式示意图；
图11为本发明的手持柄截面示意图。
图中，1、方形喷嘴，2、侧方喷射调节装置，3、侧方喷射调节栓，4、橡胶防滑套，5、套挂式缓冲套，6、连接卡套，7、消防水管，8、圆筒状消防枪管，9、手持柄，10、侧方喷射孔，11、侧方喷射调节板卡板，12、调节手柄，13、定位卡槽，14、喷射枪水道，15、调节柄弹簧，16、喷射调节板，17、弹簧定位卡板，18、喷射调节板定位卡板，19、顶持定位杆，20、喷射调节板滑槽，21、喷射枪卡体，22、水管卡体，23、水管连接环，24、水管连接环水道，25、螺栓，26、封板，27、手持柄通孔，28、手持柄弹簧，29、凸台，30、手持柄翼板，31、手持柄腔。
具体实施方式
本发明通过以下技术方案实现的：
一种可调节喷射面积的稳定便携式方形消防喷枪，包括方形喷嘴1，侧方喷射调节装置2，侧方喷射调节栓3，橡胶防滑套4，套挂式缓冲套5，连接卡套6，消防水管7，圆筒状消防枪管8，手持柄9，侧方喷射孔10，侧方喷射调节板卡板11，调节手柄12，定位卡槽13，喷射枪水道14，调节柄弹簧15，喷射调节板16，弹簧定位卡板17，喷射调节板定位卡板18，顶持定位杆19，喷射调节板滑槽20，喷射枪卡体21，水管卡体22，水管连接环23，水管连接环水道24，螺栓25，封板26，手持柄通孔27，手持柄弹簧28，凸台29，手持柄翼板30，手持柄腔31。
一种可调节喷射面积的稳定便携式方形消防喷枪，所述圆筒状消防枪管8前端连接方形喷嘴1，后方通过连接卡套6连接消防水管7；所述圆筒状消防枪管8上方连接套挂式缓冲套5；所述方形喷嘴1两侧均连接侧方喷射调节装置2和手持柄9；所述侧方喷射调节装置2连接侧方喷射调节栓3；所述手持柄9外侧连接橡胶防滑套4。
一种可调节喷射面积的稳定便携式方形消防喷枪，所述侧方喷射调节装置2包括侧方喷射孔10，侧方喷射调节板卡板11，定位卡槽13，喷射调节板16，喷射调节板定位卡板18；所述方形喷嘴1两侧连接有侧方喷射孔10；所述侧方喷射调节板卡板11连接方形喷嘴1；所述喷射调节板16通过侧方喷射调节栓3连接在方形喷嘴1外侧，并可在由侧方喷射调节板卡板11和方形喷嘴1之间的喷射调节板滑槽20内滑动，同时对侧方喷射孔10有密封作用；所述喷射调节板16外侧连接喷射调节板定位卡板18；所述方形喷嘴1内侧为喷射枪水道14。
一种可调节喷射面积的稳定便携式方形消防喷枪，所述侧方喷射调节栓3包括调节手柄12，调节柄弹簧15，弹簧定位卡板17，顶持定位杆19；所述调节手柄12连接顶持定位杆19；所述顶持定位杆19在靠近调节手柄12一端通过弹簧定位卡板17连接调节柄弹簧15；所述调节柄弹簧15的另一端通过喷射调节板定位卡板18连接喷射调节板16；所述顶持定位杆19末端在调节柄弹簧15作用下卡入定位卡槽13。
一种可调节喷射面积的稳定便携式方形消防喷枪，所述连接卡套6包括喷射枪卡体21，水管卡体22，水管连接环23，水管连接环水道24；所述喷射枪卡体21连接在圆筒状消防枪管8外表面末端；所述水管连接环23外表面末端连接水管卡体22，并可与喷射枪卡体21连接；所述水管连接环23另一末端连接消防水管7，内侧为水管连接环水道24。
一种可调节喷射面积的稳定便携式方形消防喷枪，所述手持柄9一端通过手持柄翼板30连接手持柄弹簧28，并可通过封板26上的手持柄通孔27在手持柄腔31内转动；所述手持柄弹簧28另一端通过凸台29连接方形喷嘴1；所述封板26通过螺栓25连接方形喷嘴1。
工作原理：本装置在使用前，首先根据待灭火面积或火势大小决定是否使用侧方喷射调节装置2，若选择不使用侧方喷射调节装置2，使用时，将套挂式缓冲套5套在小臂上，然后双手手持在手持柄9的橡胶防滑套4位置，对燃火位置进行作业。
若选择使用侧方喷射调节装置2，消防员在灭火时可以根据火势大小和待灭火面积通过调节手柄12手动采用插拔的方式选择顶持定位杆19在定位卡槽13中的位置，从而带动喷射调节板16在喷射调节板滑槽20内移动，以获得不同大小的侧方喷射孔10面积，达到可以根据实际情况调节喷射方式及面积的有益效果。
在安装手持柄9时，旋松螺栓25打开封板26，将末端套有手持柄弹簧28的手持柄9安装在凸台29上，然后旋紧螺栓25，通过封板26和手持柄翼板30将手持柄9安装在手持柄腔31内。在安装连接卡套6时，首先将喷射枪卡体21和水管卡体22交错对接然后彼此反向旋转，使得彼此相互锁紧实现水管连接环23与圆筒状消防枪管8的连接，此时喷射枪水道14与水管连接环水道24实现连接。
应该指出的是，本装置在使用过程中，根据应用场所火势大小和着火面积，可以随时调整灭火方式，即选择是否使用侧方喷射调节装置2以及选择使用的数量，同时也可以随时调节侧方喷射孔10的大小以达到最佳喷射灭火效果。
对于本领域的普通技术人员而言，根据本发明的教导，在不脱离本发明的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本发明的保护范围之内。
