技术领域
本发明涉及一种保养油涂抹设备,尤其涉及一种皮包生产用皮面保养油涂抹设备。
背景技术
皮包是指用皮革制成的手提包,属生活用品。皮包是用真皮或人造皮做的袋包子。真皮包较高贵,主要有:钱皮包,公文皮包,书皮包等;按使用者的性别又可分男皮包和女皮包。皮包的体积一般较小,主要装比较贵重的东西。皮包的皮面需要涂抹保养油,涂抹保养油是皮包生产的一道至关重要的工序。
目前皮面保养油涂抹一般是人工涂抹,人工涂抹工作效率低、涂抹不均匀、工序复杂繁琐,因此亟需研发一种工作效率高、涂抹均匀、操作方便的皮包生产用皮面保养油涂抹设备。
发明内容
为了克服人工涂抹工作效率低、涂抹不均匀、工序复杂繁琐的缺点,本发明的技术问题:提供一种工作效率高、涂抹均匀、操作方便的皮包生产用皮面保养油涂抹设备。
技术方案如下:一种皮包生产用皮面保养油涂抹设备,包括有支台、支撑板、支杆、储液箱、滑轨、滑块、固定块、第一弹簧、连接杆、T形推杆、毛刷、出液管、阀门、第一轴承座、第一转轴、第一凸轮、第一锥齿轮、电机和第二锥齿轮,支台的顶部连接有支撑板,支撑板上中部连接有支杆,支杆的顶部连接有储液箱,储液箱的左侧面下部连接有滑轨,滑轨上设有滑块,滑块底部的左侧连接有固定块,固定块的右侧面与滑块的左侧面之间连接有第一弹簧,滑块的底部连接有连接杆,连接杆的左侧面中部连接有T形推杆,连接杆的右侧面下部连接有毛刷,毛刷内开有腔体,毛刷的底部间隔均匀的开有多个出液孔,出液孔与腔体相连通,储液箱的底部连接有出液管,出液管的底端通入腔体内,出液管内设有阀门,支撑板上的左侧安装有第一轴承座,第一轴承座上连接有第一转轴,第一转轴的中部连接有第一凸轮,第一转轴的上部连接有第一锥齿轮,滑轨顶部的左侧安装有电机,电机的输出轴上连接有第二锥齿轮,第二锥齿轮与第一锥齿轮啮合。
进一步的,还包括有横杆、第二轴承座、第二转轴、第一皮带轮、L形杆、第三轴承座、第三转轴、搅拌叶片、第二皮带轮和第一平皮带,储液箱的左侧面上部连接有横杆,横杆的左端安装有第二轴承座,第二轴承座上连接有第二转轴,第二转轴的底端与第一转轴的顶端连接,第二转轴的上部连接有第一皮带轮,横杆上中部连接有L形杆,L形杆的右端安装有第三轴承座,第三轴承座上连接有第三转轴,第三转轴的下部连接有搅拌叶片,搅拌叶片位于储液箱内,第三转轴的上部连接有第二皮带轮,第二皮带轮通过第一平皮带与第一皮带轮连接。
进一步的,还包括有横板、第四轴承座、第四转轴、螺旋桨叶片、第三皮带轮、第四皮带轮和第二平皮带,储液箱的右侧面中部连接有横板,横板上的右侧嵌入式安装有第四轴承座,第四轴承座上连接有第四转轴,第四转轴的下部连接有螺旋桨叶片,第四转轴的上部连接有第三皮带轮,第三转轴的上部连接有第四皮带轮,第四皮带轮位于第二皮带轮的下侧,第四皮带轮通过第二平皮带与第三皮带轮连接。
进一步的,还包括有滑套、7形杆、敲打块、第二弹簧和第二凸轮,横板上的中部连接有滑套,滑套内设有7形杆,7形杆在第四转轴的后方,7形杆的左端连接有敲打块,敲打块的右侧面与滑套的左侧面之间连接有第二弹簧,第四转轴的上部连接有第二凸轮。
当使用人员需要对皮面涂抹保养油时,使用人员将保养油倒入储液箱内,再把裁剪好的皮革放在支撑板上,启动电机,打开阀门。电机的输出轴带动第二锥齿轮转动,第二锥齿轮转动带动第一锥齿轮转动,第一锥齿轮转动带动第一转轴转动,第一凸轮也随之转动,第一凸轮转动不与T形推杆接触时,在第一弹簧的弹力作用下使滑块向左移动,当第一凸轮转动击打T形推杆时,使T形推杆向右移动,T形推杆向右移动推动连接杆向右移动,第一弹簧随之压缩,连接杆左右移动毛刷随之左右移动刷动皮面,将保养油涂在皮面,当保养油涂抹完成后,使用人员关闭阀门和电机。如此本发明通过毛刷能够对皮面进行全方位的涂抹,因此本发明提高了涂抹的质量,能够使皮面上的保养油涂抹均匀。
因为还包括有横杆、第二轴承座、第二转轴、第一皮带轮、L形杆、第三轴承座、第三转轴、搅拌叶片、第二皮带轮和第一平皮带,储液箱的左侧面上部连接有横杆,横杆的左端安装有第二轴承座,第二轴承座上连接有第二转轴,第二转轴的底端与第一转轴的顶端连接,第二转轴的上部连接有第一皮带轮,横杆上中部连接有L形杆,L形杆的右端安装有第三轴承座,第三轴承座上连接有第三转轴,第三转轴的下部连接有搅拌叶片,搅拌叶片位于储液箱内,第三转轴的上部连接有第二皮带轮,第二皮带轮通过第一平皮带与第一皮带轮连接。第一转轴转动带动第二转轴转动,第一皮带轮随之转动,第一皮带轮通过第一平皮带带动第二皮带轮转动,第三转轴也随之转动,第三转轴转动带动搅拌叶片不断地对保养油进行搅拌。如此本发明能够提高保养油的均匀度,防止保养油沉淀。
因为还包括有横板、第四轴承座、第四转轴、螺旋桨叶片、第三皮带轮、第四皮带轮和第二平皮带,储液箱的右侧面中部连接有横板,横板上的右侧嵌入式安装有第四轴承座,第四轴承座上连接有第四转轴,第四转轴的下部连接有螺旋桨叶片,第四转轴的上部连接有第三皮带轮,第三转轴的上部连接有第四皮带轮,第四皮带轮位于第二皮带轮的下侧,第四皮带轮通过第二平皮带与第三皮带轮连接。第三转轴转动带动第四皮带轮转动,第四皮带轮转动通过第二平皮带带动第三皮带轮转动,第四转轴也随之转动,第四转轴转动带动螺旋桨叶片转动,螺旋桨叶片转动吹干皮面上的保养油。如此本发明能够提高保养油涂抹的速度,能够快速吹干皮面上的保养油,提高了工作效率。
因为还包括有滑套、7形杆、敲打块、第二弹簧和第二凸轮,横板上的中部连接有滑套,滑套内设有7形杆,7形杆在第四转轴的后方,7形杆的左端连接有敲打块,敲打块的右侧面与滑套的左侧面之间连接有第二弹簧,第四转轴的上部连接有第二凸轮。第四转轴转动带动第二凸轮转动,第二凸轮转动击打动7形杆,使7形杆向右移动,7形杆向右移动敲打块随之向右移动,第二弹簧随之压缩,当第二凸轮转动至不与7形杆接触时,在第二弹簧的弹力作用下使敲打块向左移动,敲打块左右移动敲打储液箱,能够将储液箱内壁上的保养油敲落下来,防止保养油粘在储液箱的内壁上,提高了保养油的利用效率。
本发明通过毛刷左右移动刷动皮面,能够使皮面上的保养油涂抹均匀,通过搅拌叶片搅拌保养油,能够提高保养油的涂抹质量,从而达到了工作效率高、涂抹均匀、操作方便的效果。
附图说明

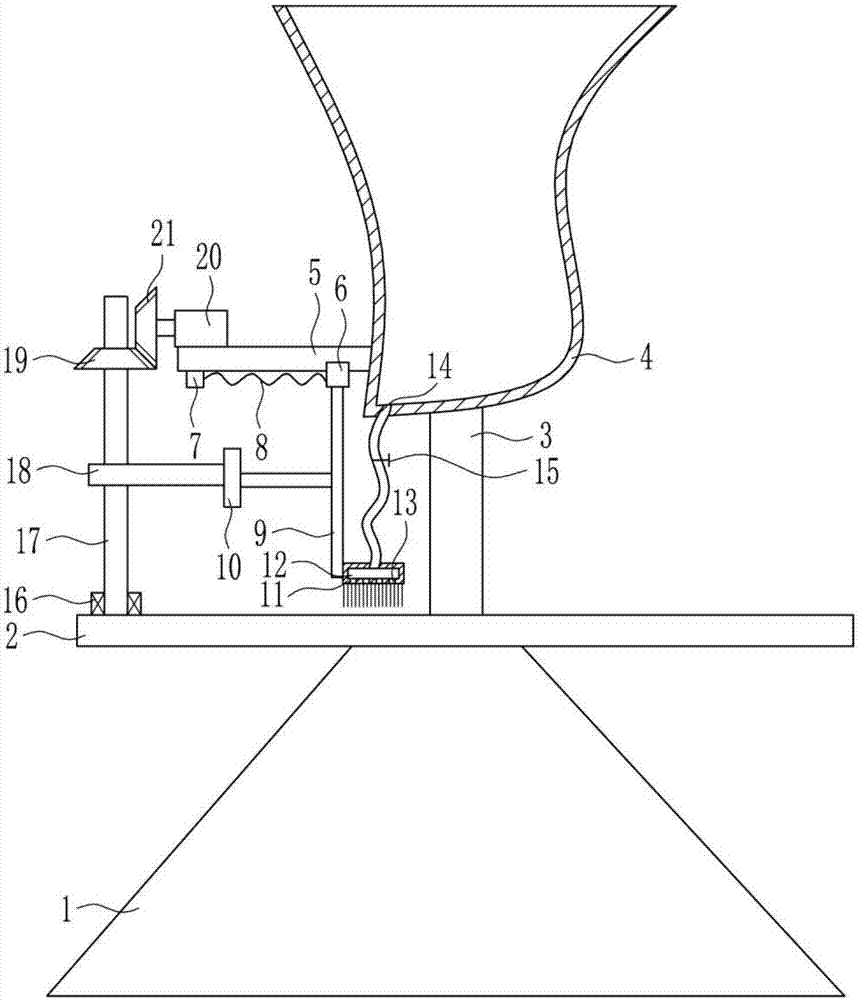

图1为本发明的第一种主视结构示意图。
图2为本发明的第二种主视结构示意图。
图3为本发明的第三种主视结构示意图。
图4为本发明的第四种主视结构示意图。
附图中各零部件的标记如下:1支台,2支撑板,3支杆,4储液箱,5滑轨,6滑块,7固定块,8第一弹簧,9连接杆,10T形推杆,11毛刷,12腔体,13出液孔,14出液管,15阀门,16第一轴承座,17第一转轴,18第一凸轮,19第一锥齿轮,20电机,21第二锥齿轮,22横杆,23第二轴承座,24第二转轴,25第一皮带轮,26L形杆,27第三轴承座,28第三转轴,29搅拌叶片,30第二皮带轮,31第一平皮带,32横板,33第四轴承座,34第四转轴,35螺旋桨叶片,36第三皮带轮,37第四皮带轮,38第二平皮带,39滑套,407形杆,41敲打块,42第二弹簧,43第二凸轮。
具体实施方式
下面结合具体实施例对技术方案做进一步的说明,需要注意的是:本文中所说的上、下、左、右等指示方位的字词仅是针对所示结构在对应附图中位置而言。本文中为零部件所编序号本身,例如:第一、第二等,仅用于区分所描述的对象,不具有任何顺序或技术含义。而本申请所说如:连接、联接,如无特别说明,均包括直接和间接连接。
实施例1
一种皮包生产用皮面保养油涂抹设备,如图1-4所示,包括有支台1、支撑板2、支杆3、储液箱4、滑轨5、滑块6、固定块7、第一弹簧8、连接杆9、T形推杆10、毛刷11、出液管14、阀门15、第一轴承座16、第一转轴17、第一凸轮18、第一锥齿轮19、电机20和第二锥齿轮21,支台1的顶部连接有支撑板2,支撑板2上中部连接有支杆3,支杆3的顶部连接有储液箱4,储液箱4的左侧面下部连接有滑轨5,滑轨5上设有滑块6,滑块6底部的左侧连接有固定块7,固定块7的右侧面与滑块6的左侧面之间连接有第一弹簧8,滑块6的底部连接有连接杆9,连接杆9的左侧面中部连接有T形推杆10,连接杆9的右侧面下部连接有毛刷11,毛刷11内开有腔体12,毛刷11的底部间隔均匀的开有多个出液孔13,出液孔13与腔体12相连通,储液箱4的底部连接有出液管14,出液管14的底端通入腔体12内,出液管14内设有阀门15,支撑板2上的左侧安装有第一轴承座16,第一轴承座16上连接有第一转轴17,第一转轴17的中部连接有第一凸轮18,第一转轴17的上部连接有第一锥齿轮19,滑轨5顶部的左侧安装有电机20,电机20的输出轴上连接有第二锥齿轮21,第二锥齿轮21与第一锥齿轮19啮合。
实施例2
一种皮包生产用皮面保养油涂抹设备,如图1-4所示,包括有支台1、支撑板2、支杆3、储液箱4、滑轨5、滑块6、固定块7、第一弹簧8、连接杆9、T形推杆10、毛刷11、出液管14、阀门15、第一轴承座16、第一转轴17、第一凸轮18、第一锥齿轮19、电机20和第二锥齿轮21,支台1的顶部连接有支撑板2,支撑板2上中部连接有支杆3,支杆3的顶部连接有储液箱4,储液箱4的左侧面下部连接有滑轨5,滑轨5上设有滑块6,滑块6底部的左侧连接有固定块7,固定块7的右侧面与滑块6的左侧面之间连接有第一弹簧8,滑块6的底部连接有连接杆9,连接杆9的左侧面中部连接有T形推杆10,连接杆9的右侧面下部连接有毛刷11,毛刷11内开有腔体12,毛刷11的底部间隔均匀的开有多个出液孔13,出液孔13与腔体12相连通,储液箱4的底部连接有出液管14,出液管14的底端通入腔体12内,出液管14内设有阀门15,支撑板2上的左侧安装有第一轴承座16,第一轴承座16上连接有第一转轴17,第一转轴17的中部连接有第一凸轮18,第一转轴17的上部连接有第一锥齿轮19,滑轨5顶部的左侧安装有电机20,电机20的输出轴上连接有第二锥齿轮21,第二锥齿轮21与第一锥齿轮19啮合。
还包括有横杆22、第二轴承座23、第二转轴24、第一皮带轮25、L形杆26、第三轴承座27、第三转轴28、搅拌叶片29、第二皮带轮30和第一平皮带31,储液箱4的左侧面上部连接有横杆22,横杆22的左端安装有第二轴承座23,第二轴承座23上连接有第二转轴24,第二转轴24的底端与第一转轴17的顶端连接,第二转轴24的上部连接有第一皮带轮25,横杆22上中部连接有L形杆26,L形杆26的右端安装有第三轴承座27,第三轴承座27上连接有第三转轴28,第三转轴28的下部连接有搅拌叶片29,搅拌叶片29位于储液箱4内,第三转轴28的上部连接有第二皮带轮30,第二皮带轮30通过第一平皮带31与第一皮带轮25连接。
实施例3
一种皮包生产用皮面保养油涂抹设备,如图1-4所示,包括有支台1、支撑板2、支杆3、储液箱4、滑轨5、滑块6、固定块7、第一弹簧8、连接杆9、T形推杆10、毛刷11、出液管14、阀门15、第一轴承座16、第一转轴17、第一凸轮18、第一锥齿轮19、电机20和第二锥齿轮21,支台1的顶部连接有支撑板2,支撑板2上中部连接有支杆3,支杆3的顶部连接有储液箱4,储液箱4的左侧面下部连接有滑轨5,滑轨5上设有滑块6,滑块6底部的左侧连接有固定块7,固定块7的右侧面与滑块6的左侧面之间连接有第一弹簧8,滑块6的底部连接有连接杆9,连接杆9的左侧面中部连接有T形推杆10,连接杆9的右侧面下部连接有毛刷11,毛刷11内开有腔体12,毛刷11的底部间隔均匀的开有多个出液孔13,出液孔13与腔体12相连通,储液箱4的底部连接有出液管14,出液管14的底端通入腔体12内,出液管14内设有阀门15,支撑板2上的左侧安装有第一轴承座16,第一轴承座16上连接有第一转轴17,第一转轴17的中部连接有第一凸轮18,第一转轴17的上部连接有第一锥齿轮19,滑轨5顶部的左侧安装有电机20,电机20的输出轴上连接有第二锥齿轮21,第二锥齿轮21与第一锥齿轮19啮合。
还包括有横杆22、第二轴承座23、第二转轴24、第一皮带轮25、L形杆26、第三轴承座27、第三转轴28、搅拌叶片29、第二皮带轮30和第一平皮带31,储液箱4的左侧面上部连接有横杆22,横杆22的左端安装有第二轴承座23,第二轴承座23上连接有第二转轴24,第二转轴24的底端与第一转轴17的顶端连接,第二转轴24的上部连接有第一皮带轮25,横杆22上中部连接有L形杆26,L形杆26的右端安装有第三轴承座27,第三轴承座27上连接有第三转轴28,第三转轴28的下部连接有搅拌叶片29,搅拌叶片29位于储液箱4内,第三转轴28的上部连接有第二皮带轮30,第二皮带轮30通过第一平皮带31与第一皮带轮25连接。
还包括有横板32、第四轴承座33、第四转轴34、螺旋桨叶片35、第三皮带轮36、第四皮带轮37和第二平皮带38,储液箱4的右侧面中部连接有横板32,横板32上的右侧嵌入式安装有第四轴承座33,第四轴承座33上连接有第四转轴34,第四转轴34的下部连接有螺旋桨叶片35,第四转轴34的上部连接有第三皮带轮36,第三转轴28的上部连接有第四皮带轮37,第四皮带轮37位于第二皮带轮30的下侧,第四皮带轮37通过第二平皮带38与第三皮带轮36连接。
实施例4
一种皮包生产用皮面保养油涂抹设备,如图1-4所示,包括有支台1、支撑板2、支杆3、储液箱4、滑轨5、滑块6、固定块7、第一弹簧8、连接杆9、T形推杆10、毛刷11、出液管14、阀门15、第一轴承座16、第一转轴17、第一凸轮18、第一锥齿轮19、电机20和第二锥齿轮21,支台1的顶部连接有支撑板2,支撑板2上中部连接有支杆3,支杆3的顶部连接有储液箱4,储液箱4的左侧面下部连接有滑轨5,滑轨5上设有滑块6,滑块6底部的左侧连接有固定块7,固定块7的右侧面与滑块6的左侧面之间连接有第一弹簧8,滑块6的底部连接有连接杆9,连接杆9的左侧面中部连接有T形推杆10,连接杆9的右侧面下部连接有毛刷11,毛刷11内开有腔体12,毛刷11的底部间隔均匀的开有多个出液孔13,出液孔13与腔体12相连通,储液箱4的底部连接有出液管14,出液管14的底端通入腔体12内,出液管14内设有阀门15,支撑板2上的左侧安装有第一轴承座16,第一轴承座16上连接有第一转轴17,第一转轴17的中部连接有第一凸轮18,第一转轴17的上部连接有第一锥齿轮19,滑轨5顶部的左侧安装有电机20,电机20的输出轴上连接有第二锥齿轮21,第二锥齿轮21与第一锥齿轮19啮合。
还包括有横杆22、第二轴承座23、第二转轴24、第一皮带轮25、L形杆26、第三轴承座27、第三转轴28、搅拌叶片29、第二皮带轮30和第一平皮带31,储液箱4的左侧面上部连接有横杆22,横杆22的左端安装有第二轴承座23,第二轴承座23上连接有第二转轴24,第二转轴24的底端与第一转轴17的顶端连接,第二转轴24的上部连接有第一皮带轮25,横杆22上中部连接有L形杆26,L形杆26的右端安装有第三轴承座27,第三轴承座27上连接有第三转轴28,第三转轴28的下部连接有搅拌叶片29,搅拌叶片29位于储液箱4内,第三转轴28的上部连接有第二皮带轮30,第二皮带轮30通过第一平皮带31与第一皮带轮25连接。
还包括有横板32、第四轴承座33、第四转轴34、螺旋桨叶片35、第三皮带轮36、第四皮带轮37和第二平皮带38,储液箱4的右侧面中部连接有横板32,横板32上的右侧嵌入式安装有第四轴承座33,第四轴承座33上连接有第四转轴34,第四转轴34的下部连接有螺旋桨叶片35,第四转轴34的上部连接有第三皮带轮36,第三转轴28的上部连接有第四皮带轮37,第四皮带轮37位于第二皮带轮30的下侧,第四皮带轮37通过第二平皮带38与第三皮带轮36连接。
还包括有滑套39、7形杆40、敲打块41、第二弹簧42和第二凸轮43,横板32上的中部连接有滑套39,滑套39内设有7形杆40,7形杆40在第四转轴34的后方,7形杆40的左端连接有敲打块41,敲打块41的右侧面与滑套39的左侧面之间连接有第二弹簧42,第四转轴34的上部连接有第二凸轮43。
当使用人员需要对皮面涂抹保养油时,使用人员将保养油倒入储液箱4内,再把裁剪好的皮革放在支撑板2上,启动电机20,打开阀门15。电机20的输出轴带动第二锥齿轮21转动,第二锥齿轮21转动带动第一锥齿轮19转动,第一锥齿轮19转动带动第一转轴17转动,第一凸轮18也随之转动,第一凸轮18转动不与T形推杆10接触时,在第一弹簧8的弹力作用下使滑块6向左移动,当第一凸轮18转动击打T形推杆10时,使T形推杆10向右移动,T形推杆10向右移动推动连接杆9向右移动,第一弹簧8随之压缩,连接杆9左右移动毛刷11随之左右移动刷动皮面,将保养油涂在皮面,当保养油涂抹完成后,使用人员关闭阀门15和电机20。如此本发明通过毛刷11能够对皮面进行全方位的涂抹,因此本发明提高了涂抹的质量,能够使皮面上的保养油涂抹均匀。
因为还包括有横杆22、第二轴承座23、第二转轴24、第一皮带轮25、L形杆26、第三轴承座27、第三转轴28、搅拌叶片29、第二皮带轮30和第一平皮带31,储液箱4的左侧面上部连接有横杆22,横杆22的左端安装有第二轴承座23,第二轴承座23上连接有第二转轴24,第二转轴24的底端与第一转轴17的顶端连接,第二转轴24的上部连接有第一皮带轮25,横杆22上中部连接有L形杆26,L形杆26的右端安装有第三轴承座27,第三轴承座27上连接有第三转轴28,第三转轴28的下部连接有搅拌叶片29,搅拌叶片29位于储液箱4内,第三转轴28的上部连接有第二皮带轮30,第二皮带轮30通过第一平皮带31与第一皮带轮25连接。第一转轴17转动带动第二转轴24转动,第一皮带轮25随之转动,第一皮带轮25通过第一平皮带31带动第二皮带轮30转动,第三转轴28也随之转动,第三转轴28转动带动搅拌叶片29不断地对保养油进行搅拌。如此本发明能够提高保养油的均匀度,防止保养油沉淀。
因为还包括有横板32、第四轴承座33、第四转轴34、螺旋桨叶片35、第三皮带轮36、第四皮带轮37和第二平皮带38,储液箱4的右侧面中部连接有横板32,横板32上的右侧嵌入式安装有第四轴承座33,第四轴承座33上连接有第四转轴34,第四转轴34的下部连接有螺旋桨叶片35,第四转轴34的上部连接有第三皮带轮36,第三转轴28的上部连接有第四皮带轮37,第四皮带轮37位于第二皮带轮30的下侧,第四皮带轮37通过第二平皮带38与第三皮带轮36连接。第三转轴28转动带动第四皮带轮37转动,第四皮带轮37转动通过第二平皮带38带动第三皮带轮36转动,第四转轴34也随之转动,第四转轴34转动带动螺旋桨叶片35转动,螺旋桨叶片35转动吹干皮面上的保养油。如此本发明能够提高保养油涂抹的速度,能够快速吹干皮面上的保养油,提高了工作效率。
因为还包括有滑套39、7形杆40、敲打块41、第二弹簧42和第二凸轮43,横板32上的中部连接有滑套39,滑套39内设有7形杆40,7形杆40在第四转轴34的后方,7形杆40的左端连接有敲打块41,敲打块41的右侧面与滑套39的左侧面之间连接有第二弹簧42,第四转轴34的上部连接有第二凸轮43。第四转轴34转动带动第二凸轮43转动,第二凸轮43转动击打动7形杆40,使7形杆40向右移动,7形杆40向右移动敲打块41随之向右移动,第二弹簧42随之压缩,当第二凸轮43转动至不与7形杆40接触时,在第二弹簧42的弹力作用下使敲打块41向左移动,敲打块41左右移动敲打储液箱4,能够将储液箱4内壁上的保养油敲落下来,防止保养油粘在储液箱4的内壁上,提高了保养油的利用效率。
上述实施例是提供给熟悉本领域内的人员来实现或使用本发明的,熟悉本领域的人员可在不脱离本发明的发明思想的情况下,对上述实施例做出种种修改或变化,因而本发明的保护范围并不被上述实施例所限,而应该是符合权利要求书提到的创新性特征的最大范围。
