技术领域
本发明涉及茴香籽碾磨技术领域，具体为一种家用茴香蜂蜜茶茴香籽碾磨设备。
背景技术
茴香籽是很多人家中常备的调料品，茴香籽还可以制作成茴香粉来掺杂蜂蜜进行冲泡，茴香蜂蜜茶具备清肠排便和驱寒止痛的效果，可进行家中常备，现有的茴香籽冲服的方式，一般是将茴香籽放置在菜板上用汤勺进行碾磨粉碎，这样不但碾磨的效率低下、不便于收集且在碾磨和收集的过程中茴香粉飞溅到空气中易造成身体的不适，且大多是一次冲泡碾磨一次分量的茴香籽这样不但增加了茴香籽碾磨的时间，还增加了对碾磨设备清洗的次数。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种家用茴香蜂蜜茶茴香籽碾磨设备，解决了现有的茴香籽碾磨设备碾磨效率较低的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种家用茴香蜂蜜茶茴香籽碾磨设备，包括机壳，所述机壳的顶部设置有茴香籽添加机构，所述机壳的形状为半圆形，所述茴香籽添加机构上传动连接有茴香籽形变机构，所述机壳底部的侧面固定连接有支撑腿，所述支撑腿的底部焊接在底板的顶部，所述机壳底部的中部固定连通有出料管，所述出料管上固定连接有截止阀，所述底板上设置有茴香粉防飞溅机构。
优选的，所述茴香籽添加机构包括支撑块，所述支撑块的底部焊接在机壳顶部的侧面，所述支撑块的顶部焊接有支撑座，所述支撑座的顶部卡接有加料箱，所述支撑块侧面的顶部固定连接有固定杆，所述固定杆远离支撑块的一端固定连接有固定套，所述固定套套接在加料漏斗的外表面，所述机壳顶部的中部贯穿并通过轴承活动连接有导料碾磨管，所述导料碾磨管位于加料漏斗的下方。
优选的，所述导料碾磨管包括导料漏斗，所述导料漏斗的底部固定连通有导料管，所述导料漏斗位于加料漏斗的下方，所述导料管的底部贯穿机壳的顶部并通过轴承与机壳活动连接，所述导料管位于机壳内腔一端外表面的底部固定连接有弧形碾磨块。
优选的，所述茴香籽形变机构包括从动轮，所述从动轮固定连接在导料管的上方，所述从动轮的外表面通过皮带传动连接有主动轮，所述主动轮的中部贯穿并固定连接有第一转动杆，所述第一转动杆的底部通过轴承与机壳的顶部活动连接，所述第一转动杆的顶部固定连接有从动伞形齿轮，所述从动伞形齿轮的侧面啮合有主动伞形齿轮，所述主动伞形齿轮的侧面固定连接有第二转动杆，所述第二转动杆远离主动伞形齿轮的一端贯穿固定板并通过轴承与固定板活动连接，所述固定板的底部焊接在机壳顶部的侧面，所述第二转动杆远离主动伞形齿轮的一端固定连接有转盘，所述转盘远离第二转动杆的一侧固定连接有握把，所述机壳内腔底部的中部固定连接有导料垫块，所述导料垫块的顶部固定连接有弧形置物块。
优选的，所述导料垫块包括连接杆，所述连接杆的底部焊接在机壳内腔底部的中部，所述连接杆的顶部焊接有连接块，所述连接块的顶部焊接在弧形置物块的底部，所述连接杆的数量为四个，四个连接杆等角度分布在连接块的底部。
优选的，所述弧形碾磨块的底部和弧形置物块的顶部均固定连接有凸点，所述弧形碾磨块和弧形置物块之间存在着空隙，且空隙的大小由内而外逐渐变小。
优选的，所述茴香粉防飞溅机构包括螺纹杆，所述螺纹杆的顶部贯穿底板的顶部并通过轴承与底板活动连接，所述螺纹杆的底部通过轴承与底板内腔的底部活动连接，所述底板螺纹杆位于底板内腔一端的外表面固定连接有第一齿轮，所述第一齿轮的侧面啮合有第二齿轮，所述第二齿轮的中部贯穿并固定连接有第三转动杆，所述第三转动杆的底部通过轴承与底板内腔的底部活动连接，所述第三转动杆的顶部贯穿底板的顶部并通过轴承与底板活动连接，所述第三转动杆的顶部固定连接有转把，所述螺纹杆的顶部螺纹连接有螺纹柱，所述螺纹柱的顶部固定连接有卡座，所述卡座的顶部卡接有收集罐，所述出料管的底部插接在收集罐的顶部。
优选的，所述卡座底部的两侧均固定连接有伸缩杆，所述伸缩杆的底部固定连接在底板的顶部。
(三)有益效果
由上述对本发明的描述可知，与现有技术相比，本发明具备以下有益效果：
(1)、本发明适用于对茴香籽进行碾磨，尤其适用于家用茴香粉制备，具备快速对茴香粉进行碾磨、便于对茴香粉进行收集和防止收集时茴香粉飞溅影响厨房环境不便于打扫的优势。
(2)、本发明采用了转动转盘使导料碾磨块转动与弧形置物块摩擦对茴香籽进行碾磨成茴香粉，通过茴香籽添加机构对弧形置物块进行盛料碾磨，通过茴香粉防飞溅机构对茴香粉进行收集并防止茴香粉飞溅，本发明相对于人工手动用钥匙碾磨来说效率更高，并防止茴香粉飞溅到眼睛或者鼻子里面造成眼睛或鼻子的不适。
(3)、本发明采用了导料碾磨管一方面可以转动对茴香籽进行导料，一方面可以达到将茴香籽导入弧形置物块的顶部方便对其进行碾磨。
(4)、本发明采用了加料漏斗架设在导料碾磨管的顶部，防止直接对导料碾磨管进行加料因未加入导料管的内部，因离心力造成茴香籽从导料漏斗甩出，具备无需人工对准导料管便可将茴香籽直接导入导料管的内部，采用了固定套和固定杆与支撑块的固定连接，增加了加料漏斗的稳定性。
(5)、本发明采用了弧形置物块一方面达到了对茴香籽进行支撑方便对茴香籽进行放置的优势，另一方面达到了配合弧形碾磨块对茴香籽进行碾磨加工的优势。
(6)、本发明采用了弧形碾磨块和弧形置物块的弧形设计，在重力和弧形碾磨快转动的作用下，使茴香籽向弧形置物块的外侧滚动，一方面达到了对茴香籽进行碾磨，另一方面达到了对茴香粉进行下料的作用，通过机壳的弧形设计，方便了把茴香籽导入收集罐的内部。
(7)、本发明通过设计弧形碾磨块与弧形置物块之间的距离变化，方便了对茴香籽的渐进性碾磨，通过凸点增加了对茴香籽碾磨的效率，使茴香粉在向边缘移动时越变越小，并增加茴香粉碾磨大小的均匀度，防止碾磨的茴香粉过大或者过小影响茴香蜂蜜茶的口感。
(8)、本发明采用了导料垫块一方面达到了对弧形置物块的支撑增加弧形置物块的稳定性，另一方面达到了防止对茴香粉进行阻挡的效果。
(9)、本发明采用了带动卡座上升对收集罐与出料管进行密封，一方面达到了对茴香粉进行收集的效果，一方面达到了防止在茴香粉收集的过程中导致茴香粉飞溅影响操作者身体的舒适度。
(10)、本发明采用了伸缩杆一方面达到了对卡座进行限位防止卡座旋转影响收集罐升降的优势，另一方面达到了对卡座进行支撑增加，收集罐的稳定性。
附图说明

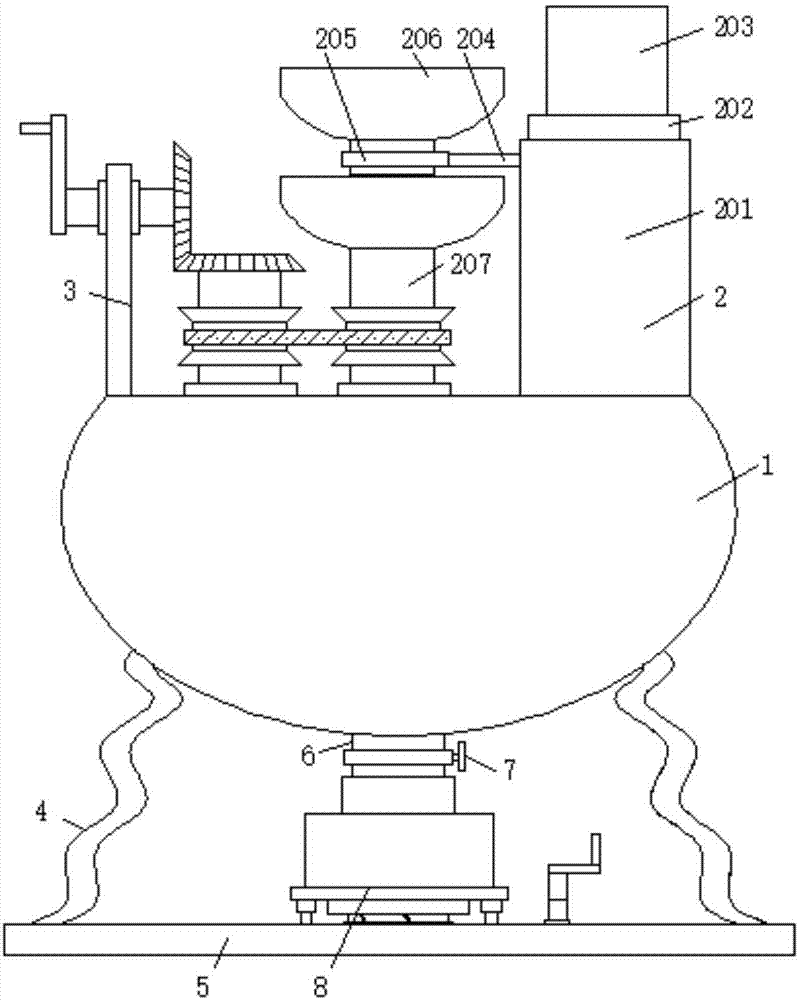

图1为本发明的结构示意图；
图2为本发明图1中茴香籽形变机构的结构示意图；
图3为本发明图1中导料碾磨管的结构示意图；
图4为本发明图2中弧形置物块的俯视结构示意图；
图5为本发明图2中导料垫块的仰视结构示意图；
图6为本发明图1中茴香粉防飞溅机构的结构示意图。
图中：1机壳、2茴香籽添加机构、201支撑块、202支撑座、203加料箱、204加料漏斗、205固定套、206固定杆、207导料碾磨管、2071导料漏斗、2072导料管、2073弧形碾磨块、3茴香籽形变机构、301从动轮、302皮带、303主动轮、304第一转动杆、305从动伞形齿轮、306主动伞形齿轮、307第二转动杆、308固定板、309转盘、310握把、311导料垫块、3111连接杆、3112连接块、312弧形置物块、313凸点、4支撑腿、5底板、6出料管、7截止阀、8茴香粉防飞溅机构、801螺纹杆、802第一齿轮、803螺纹柱、804伸缩杆、805卡座、806收集罐、807第二齿轮、808第三转动杆、809转把。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-6，本发明提供一种技术方案：一种家用茴香蜂蜜茶茴香籽碾磨设备，包括机壳1，机壳1的顶部设置有茴香籽添加机构2，茴香籽添加机构2包括支撑块201，支撑块201的底部焊接在机壳1顶部的侧面，支撑块201的顶部焊接有支撑座202，支撑座202的顶部卡接有加料箱203，支撑块201侧面的顶部固定连接有固定杆206，固定杆206远离支撑块201的一端固定连接有固定套205，固定套205套接在加料漏斗204的外表面，机壳1顶部的中部贯穿并通过轴承活动连接有导料碾磨管207，导料碾磨管207位于加料漏斗204的下方。
导料碾磨管207包括导料漏斗2071，导料漏斗2071的底部固定连通有导料管2072，导料漏斗2071位于加料漏斗204的下方，导料管2072的底部贯穿机壳1的顶部并通过轴承与机壳1活动连接，导料管2072位于机壳1内腔一端外表面的底部固定连接有弧形碾磨块2073。
采用了导料碾磨管207一方面可以转动对茴香籽进行导料，一方面可以达到将茴香籽导入弧形置物块312的顶部方便对其进行碾磨，采用了加料漏斗204架设在导料碾磨管207的顶部，防止直接对导料碾磨管207进行加料因未加入导料管2072的内部，因离心力造成茴香籽从导料漏斗2071甩出，具备无需人工对准导料管2072便可将茴香籽直接导入导料管2072的内部，采用了固定套205和固定杆206与支撑块202的固定连接，增加了加料漏斗204的稳定性。
机壳1的形状为半圆形，茴香籽添加机构2上传动连接有茴香籽形变机构3，茴香籽形变机构3包括从动轮301，从动轮301固定连接在导料管2072的上方，从动轮2072的外表面通过皮带302传动连接有主动轮303，主动轮303的中部贯穿并固定连接有第一转动杆304，第一转动杆304的底部通过轴承与机壳1的顶部活动连接，第一转动杆304的顶部固定连接有从动伞形齿轮305，从动伞形齿轮305的侧面啮合有主动伞形齿轮306，主动伞形齿轮306的侧面固定连接有第二转动杆307，第二转动杆307远离主动伞形齿轮306的一端贯穿固定板308并通过轴承与固定板308活动连接，固定板308的底部焊接在机壳1顶部的侧面，第二转动杆307远离主动伞形齿轮306的一端固定连接有转盘309，转盘309远离第二转动杆307的一侧固定连接有握把310，机壳1内腔底部的中部固定连接有导料垫块311，导料垫块311的顶部固定连接有弧形置物块312。
采用了弧形置物块312一方面达到了对茴香籽进行支撑方便对茴香籽进行放置的优势，另一方面达到了配合弧形碾磨块2073对茴香籽进行碾磨加工的优势。
采用了弧形碾磨块2073和弧形置物块312的弧形设计，在重力和弧形碾磨快2073转动的作用下，使茴香籽向弧形置物块312的外侧滚动，一方面达到了对茴香籽进行碾磨，另一方面达到了对茴香粉进行下料的作用，通过机壳1的弧形设计，方便了把茴香籽导入收集罐806的内部。
导料垫块311包括连接杆3111，连接杆3111的底部焊接在机壳1内腔底部的中部，连接杆3111的顶部焊接有连接块3112，连接块3112的顶部焊接在弧形置物块312的底部，连接杆3111的数量为四个，四个连接杆3111等角度分布在连接块3112的底部。
采用了导料垫块311一方面达到了对弧形置物块312的支撑增加弧形置物块312的稳定性，另一方面达到了防止对茴香粉进行阻挡的效果。
弧形碾磨块2073的底部和弧形置物块312的顶部均固定连接有凸点313，弧形碾磨块2073和弧形置物块312之间存在着空隙，且空隙的大小由内而外逐渐变小。
通过设计弧形碾磨块2073与弧形置物块312之间的距离变化，方便了对茴香籽的渐进性碾磨，通过凸点313增加了对茴香籽碾磨的效率，使茴香粉在向边缘移动时越变越小，并增加茴香粉碾磨大小的均匀度，防止碾磨的茴香粉过大或者过小影响茴香蜂蜜茶的口感。
机壳1底部的侧面固定连接有支撑腿4，支撑腿4的底部焊接在底板5的顶部，机壳1底部的中部固定连通有出料管6，出料管6上固定连接有截止阀7，底板5上设置有茴香粉防飞溅机构8。
茴香粉防飞溅机构8包括螺纹杆801，螺纹杆801的顶部贯穿底板5的顶部并通过轴承与底板5活动连接，螺纹杆801的底部通过轴承与底板5内腔的底部活动连接，底板螺纹杆801位于底板5内腔一端的外表面固定连接有第一齿轮802，第一齿轮802的侧面啮合有第二齿轮807，第二齿轮807的中部贯穿并固定连接有第三转动杆808，第三转动杆808的底部通过轴承与底板5内腔的底部活动连接，第三转动杆808的顶部贯穿底板5的顶部并通过轴承与底板5活动连接，第三转动杆808的顶部固定连接有转把809，螺纹杆801的顶部螺纹连接有螺纹柱803，螺纹柱803的顶部固定连接有卡座805，卡座805的顶部卡接有收集罐806，出料管6的底部插接在收集罐806的顶部。
采用了带动卡座805上升对收集罐806与出料管6进行密封，一方面达到了对茴香粉进行收集的效果，一方面达到了防止在茴香粉收集的过程中导致茴香粉飞溅影响操作者身体的舒适度。
卡座805底部的两侧均固定连接有伸缩杆804，伸缩杆804的底部固定连接在底板5的顶部，采用了伸缩杆804一方面达到了对卡座805进行限位防止卡座805旋转影响收集罐806升降的优势，另一方面达到了对卡座805进行支撑增加，收集罐806的稳定性。
本发明适用于对茴香籽进行碾磨，尤其适用于家用茴香粉制备，具备快速对茴香粉进行碾磨、便于对茴香粉进行收集和防止收集时茴香粉飞溅影响厨房环境不便于打扫的优势。
采用了转动转盘309使导料碾磨块207转动与弧形置物块312摩擦对茴香籽进行碾磨成茴香粉，通过茴香籽添加机构2对弧形置物块312进行盛料碾磨，通过茴香粉防飞溅机构8对茴香粉进行收集并防止茴香粉飞溅，本发明相对于人工手动用钥匙碾磨来说效率更高，并防止茴香粉飞溅到眼睛或者鼻子里面造成眼睛或鼻子的不适。
工作原理：当需要对茴香籽进行碾磨时，将茴香籽放入加料漏斗204的内部，茴香籽经过加料漏斗204进入导料管2072的内部，经导料管2072导入弧形置物块312顶部的中部，握持握把310转动转盘309使第二转动杆307带动主动伞形齿轮306带动从动伞形齿轮305转动，使第一转动杆304上的主动轮303经皮带302带动从动轮301转动，使导料管2072带动弧形碾磨块2073转动，对放置在弧形置物块312顶部的茴香籽进行碾磨，当茴香籽碾磨的越来越小时经过弧形碾磨块2073与弧形置物块312之间越来越小的缝隙流下弧形置物块312，流下的茴香粉经机壳1内壁的弧度导向出料管6打开截止阀7将茴香粉导入收集罐806，对茴香粉进行收集。
当碾磨完成后转动转把809使第三转动杆808带动第二齿轮807旋转，使第一齿轮802带动螺纹杆801转动，使螺纹柱803在伸缩杆804的限定下在螺纹杆801上下降，带动卡座805上的收集罐806下降与出料管6分离，将收集罐806从卡座805上取下即可。
综上所述：本发明适用于对茴香籽进行碾磨，尤其适用于家用茴香粉制备，具备快速对茴香粉进行碾磨、便于对茴香粉进行收集和防止收集时茴香粉飞溅影响厨房环境不便于打扫的优势。
采用了转动转盘309使导料碾磨块207转动与弧形置物块312摩擦对茴香籽进行碾磨成茴香粉，通过茴香籽添加机构2对弧形置物块312进行盛料碾磨，通过茴香粉防飞溅机构8对茴香粉进行收集并防止茴香粉飞溅，本发明相对于人工手动用钥匙碾磨来说效率更高，并防止茴香粉飞溅到眼睛或者鼻子里面造成眼睛或鼻子的不适。
采用了导料碾磨管207一方面可以转动对茴香籽进行导料，一方面可以达到将茴香籽导入弧形置物块312的顶部方便对其进行碾磨。
采用了加料漏斗204架设在导料碾磨管207的顶部，防止直接对导料碾磨管207进行加料因未加入导料管2072的内部，因离心力造成茴香籽从导料漏斗2071甩出，具备无需人工对准导料管2072便可将茴香籽直接导入导料管2072的内部，采用了固定套205和固定杆206与支撑块202的固定连接，增加了加料漏斗204的稳定性。
采用了弧形置物块312一方面达到了对茴香籽进行支撑方便对茴香籽进行放置的优势，另一方面达到了配合弧形碾磨块2073对茴香籽进行碾磨加工的优势。
采用了弧形碾磨块2073和弧形置物块312的弧形设计，在重力和弧形碾磨快2073转动的作用下，使茴香籽向弧形置物块312的外侧滚动，一方面达到了对茴香籽进行碾磨，另一方面达到了对茴香粉进行下料的作用，通过机壳1的弧形设计，方便了把茴香籽导入收集罐806的内部。
通过设计弧形碾磨块2073与弧形置物块312之间的距离变化，方便了对茴香籽的渐进性碾磨，通过凸点313增加了对茴香籽碾磨的效率，使茴香粉在向边缘移动时越变越小，并增加茴香粉碾磨大小的均匀度，防止碾磨的茴香粉过大或者过小影响茴香蜂蜜茶的口感。
采用了导料垫块311一方面达到了对弧形置物块312的支撑增加弧形置物块312的稳定性，另一方面达到了防止对茴香粉进行阻挡的效果。
采用了带动卡座805上升对收集罐806与出料管6进行密封，一方面达到了对茴香粉进行收集的效果，一方面达到了防止在茴香粉收集的过程中导致茴香粉飞溅影响操作者身体的舒适度。
采用了伸缩杆804一方面达到了对卡座805进行限位防止卡座805旋转影响收集罐806升降的优势，另一方面达到了对卡座805进行支撑增加，收集罐806的稳定性。
以上对本发明所提供的家用茴香蜂蜜茶茴香籽碾磨设备进行了详细介绍。本发明应用了具体个例对本发明的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本发明的方法及其核心思想。应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以对本发明进行若干改进和修饰，这些改进和修饰也落入本发明权利要求的保护范围内。
