技术领域
本发明涉及空气加湿领域，特别是一种用于家庭内空气加湿装置。
背景技术
空气加湿就是增加空气中的水分子，使得空气湿润的操作。
空气中的湿润程度，可以调整人们的舒适程度，因此对于比较干燥的室内，需要借助空气加湿器进行加湿，传统的空气加湿器使用的水都是自来水或者矿泉水，但是内部都会有适当的杂质或者细菌，如果带有杂质和细菌的水进行长时间的震动出气，就与污染室内的环境，人们在吸入时也会对人们的健康是有危害的，而且传统的出气口方单一使得加湿范围较小，也不方便进行拆卸清理，因此为了解决这些问题，设计一种可以解决这些问题的用于家庭内空气加湿的装置是很有必要的。
发明内容
本发明的目的是为了解决上述问题，设计了一种用于家庭内空气加湿装置。
实现上述目的本发明的技术方案为，一种用于家庭内空气加湿装置，包括条形承载基座，所述条形承载基座上表面设条形承载壳体，所述条形承载壳体内设加湿机构，所述条形承载基座下表面设移动机构，所述加湿机构主要由嵌装在条形承载壳体内下端的升降挤压板、套装在升降挤压板侧表面且与条形承载壳体侧表面之间的密封圈、设置在条形承载壳体上端的承载盘、设置在升降挤压板下表面且与条形承载壳体内下表面之间的若干个一号支撑弹簧、固定连接在升降挤压板上表面且与承载盘下表面边缘处相搭接的若干个二号支撑弹簧、设置在承载盘上表面一端处的震荡凹槽、嵌装在震荡凹槽内下表面的超声波震荡片、设置在承载盘上表面另一端且穿过承载盘的进水管、套装在进水管上的圆柱过滤桶、设置在圆柱过滤桶内侧表面上的若干个活性炭吸附棒、设置在圆柱过滤桶内下表面且与进水管相对应的过滤网架、设置在承载盘上表面中心处的冒水口、设置在冒水口内的浮圈、套装在条形承载壳体外侧表面上的密封盖、设置在密封盖上表面且与震荡凹槽相对应的出气嘴、设置在承载盘上表面中心处且位于冒水口后侧的消毒机构共同构成的。
所述消毒机构主要由设置在承载盘上表面的条形消毒箱体、设置在条形消毒箱体下端侧表面上且穿过承载盘的导液管、设置在承载盘下表面且与导液管相连接多通进液管、设置在导液管上的电磁阀门共同构成的。
所述移动机构由设置在条形承载基座下表面的两组矩形固定片、嵌装在每个矩形固定片下表面的竖直支撑立柱、套装在每个竖直支撑立柱下端面上的万向轮、设置在每个万向轮上的制动杆共同构成的。
所述承载盘侧表面位于条形承载壳体上端侧表面之间通过一组紧定螺钉连接。
所述圆柱过滤桶下表面与进水管之间通过空心金属软管相连接。
所述条形消毒箱体上表面自带进水口，所述进水口内设与进水口相匹配的密封塞。
所述出气嘴上套装圆形固定块，所述圆形固定块侧表面加工与出气嘴相连通的若干个倾斜通孔，每个所述倾斜通孔内均嵌装折形出气管。
所述升降挤压板上表面边缘处固定连接与条形承载壳体内侧表面相搭接的折形刮动壳，所述折形刮动壳位于密封圈上方。
所述条形承载壳体外侧表面套装弧形橡胶套。
所述条形承载基座侧表面嵌装控制开关组和市电接口，所述控制开关组通过导线分别与超声波震荡片、电磁阀门和市电接口电性连接。
利用本发明的技术方案制作的用于家庭内空气加湿装置，一种使用比较方便，便于对进入的水源进行有效的吸附和消毒，便于清洁内部，使得喷出气体不影响空气质量，便于多角度喷气，加湿面积加大，也便于拆卸清理的装置。
附图说明

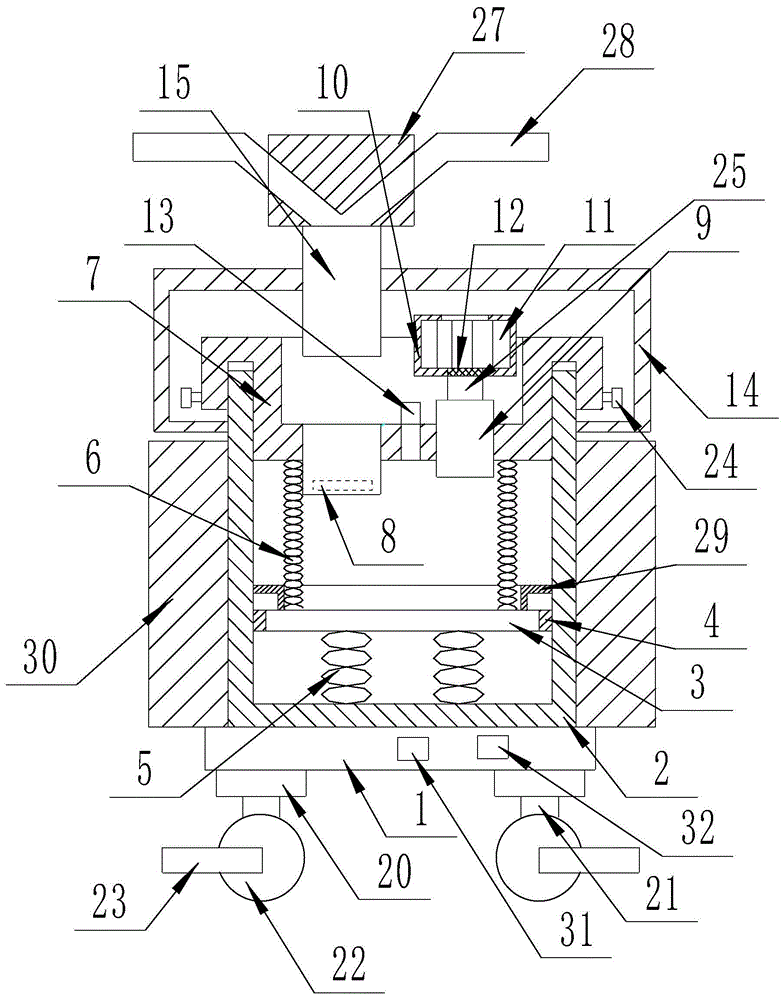

图1是本发明所述一种用于家庭内空气加湿装置的结构示意图；
图2是本发明所述一种用于家庭内空气加湿装置的局部俯视图；
图3是本发明所述一种用于家庭内空气加湿装置的局部仰视图；
图4是本发明所述一种用于家庭内空气加湿装置中圆柱过滤桶、活性炭吸附棒和过滤网架相配合的俯视剖面图；
图中，1、条形承载基座；2、条形承载壳体；3、升降挤压板；4、密封圈；5、一号支撑弹簧；6、二号支撑弹簧；7、承载盘；8、超声波震荡片；9、进水管；10、圆柱过滤桶；11、活性炭吸附棒；12、过滤网架；13、浮圈；14、密封盖；15、出气嘴；16、条形消毒箱体；17、导液管；18、多通进液管；19、电磁阀门；20、矩形固定片；21、竖直支撑立柱；22、万向轮；23、制动杆；24、紧定螺钉；25、空心金属软管；26、密封塞；27、圆形固定块；28、折形出气管；29、折形刮动壳；30、弧形橡胶套；31、控制开关组；32、市电接口。
具体实施方式
下面结合附图对本发明进行具体描述，如图1-4所示，一种用于家庭内空气加湿装置，包括条形承载基座1，所述条形承载基座1上表面设条形承载壳体2，所述条形承载壳体2内设加湿机构，所述条形承载基座1下表面设移动机构，所述加湿机构主要由嵌装在条形承载壳体2内下端的升降挤压板3、套装在升降挤压板3侧表面且与条形承载壳体2侧表面之间的密封圈4、设置在条形承载壳体2上端的承载盘7、设置在升降挤压板3下表面且与条形承载壳体2内下表面之间的若干个一号支撑弹簧5、固定连接在升降挤压板3上表面且与承载盘7下表面边缘处相搭接的若干个二号支撑弹簧6、设置在承载盘7上表面一端处的震荡凹槽、嵌装在震荡凹槽内下表面的超声波震荡片8、设置在承载盘7上表面另一端且穿过承载盘7的进水管9、套装在进水管9上的圆柱过滤桶10、设置在圆柱过滤桶10内侧表面上的若干个活性炭吸附棒11、设置在圆柱过滤桶10内下表面且与进水管9相对应的过滤网架12、设置在承载盘7上表面中心处的冒水口、设置在冒水口内的浮圈13、套装在条形承载壳体2外侧表面上的密封盖14、设置在密封盖14上表面且与震荡凹槽相对应的出气嘴15、设置在承载盘7上表面中心处且位于冒水口后侧的消毒机构共同构成的；所述消毒机构主要由设置在承载盘7上表面的条形消毒箱体16、设置在条形消毒箱体16下端侧表面上且穿过承载盘7的导液管17、设置在承载盘7下表面且与导液管17相连接多通进液管18、设置在导液管17上的电磁阀门19共同构成的；所述移动机构由设置在条形承载基座1下表面的两组矩形固定片20、嵌装在每个矩形固定片20下表面的竖直支撑立柱21、套装在每个竖直支撑立柱21下端面上的万向轮22、设置在每个万向轮22上的制动杆23共同构成的；所述承载盘7侧表面位于条形承载壳体2上端侧表面之间通过一组紧定螺钉24连接；所述圆柱过滤桶10下表面与进水管9之间通过空心金属软管25相连接；所述条形消毒箱体16上表面自带进水口，所述进水口内设与进水口相匹配的密封塞26；所述出气嘴15上套装圆形固定块27，所述圆形固定块27侧表面加工与出气嘴15相连通的若干个倾斜通孔，每个所述倾斜通孔内均嵌装折形出气管28；所述升降挤压板3上表面边缘处固定连接与条形承载壳体2内侧表面相搭接的折形刮动壳29，所述折形刮动壳29位于密封圈4上方；所述条形承载壳体2外侧表面套装弧形橡胶套30；所述条形承载基座1侧表面嵌装控制开关组31和市电接口32，所述控制开关组31通过导线分别与超声波震荡片8、电磁阀门19和市电接口32电性连接。
本实施方案的特点为，使用此装置时，将通过位于承载盘7上方的圆形过滤桶10内注入条形承载壳体2内需要进行加湿的水，其中位于圆柱过滤桶10位于条形承载壳体2上方的承载盘7之间的进水管9便于进水的，位于圆形过滤桶10内侧表面上的若干个活性炭吸附棒11便于将水质内部的杂质进行有效的吸附的，其中位于圆柱过滤桶10内下表面的过滤网架12便于将大于网架缝隙的杂质进行有效拦截的，由于受到水的重力作用，使得位于升降挤压板3下表面与条形承载壳体2内下表面之间的若干个一号支弹簧5进行适当的挤压，使得升降挤压板3在水的重力下，向下移动，其中承载盘7下表面边缘处自带与每个二号支撑弹簧6相连接的固定基座，位于升降挤压板3上表面且与承载板7下表面相搭接的若干个二号支撑弹簧6通过固定基座的作用下，向下拉动，在慢慢的消耗水分的过程中，使得升降挤压板3上的水变少，每个一号支撑弹簧5和二号支撑弹簧6慢慢的向上回弹，使得升降挤压板3慢慢向上移动，可以进行挤压水分，通过位于承载盘7上表面的浮圈13所对应的冒水口内出来水，便于在慢慢向上移动时，始终连续出水的，出水流入到位于承载盘7上表面一端的震荡凹槽内，震荡凹槽内下表面的超声波震荡片8进行工作，将水进行超声波震动，使得水变成小颗粒的水汽通过位于密封盖14上表面的出气嘴15内出去，进入到空气中，对空气进行适当的加湿操作，位于震荡凹槽内的水不断的消耗，使得一冒水口之间形成一定的液位差，便于适当的进水的，其中浮圈便于有效的搭接在水面上，使得水流不是很快的，其中在升降挤压板3进行上下升降使得，位于侧表面上的密封圈4便于对条形承载壳体2内壁进行轻微的刮动，便于清洁，也便于密封的，其中密封盖14是套装在条形承载壳体2上表面的，一种使用比较方便，便于对进入的水源进行有效的吸附和消毒，便于清洁内部，使得喷出气体不影响空气质量，便于多角度喷气，加湿面积加大，也便于拆卸清理的装置。
在本实施方案中，将控制开关组31内的每个控制开关的输出端均通过导线与所对应的超声波震荡片8或者电磁阀门19的输入端进行连接，将市电耳机口32处的输出端通过导线分别与控制开关组31内的每个控制开关的接电端进行连接，只要按动相应的控制开关，则相应的电性元件就开始工作，具体远离如下：使用此装置时，将通过位于承载盘7上方的圆形过滤桶10内注入条形承载壳体2内需要进行加湿的水，其中位于圆柱过滤桶10位于条形承载壳体2上方的承载盘7之间的进水管9便于进水的，位于圆形过滤桶10内侧表面上的若干个活性炭吸附棒11便于将水质内部的杂质进行有效的吸附的，其中位于圆柱过滤桶10内下表面的过滤网架12便于将大于网架缝隙的杂质进行有效拦截的，由于受到水的重力作用，使得位于升降挤压板3下表面与条形承载壳体2内下表面之间的若干个一号支弹簧5进行适当的挤压，使得升降挤压板3在水的重力下，向下移动，其中承载盘7下表面边缘处自带与每个二号支撑弹簧6相连接的固定基座，位于升降挤压板3上表面且与承载板7下表面相搭接的若干个二号支撑弹簧6通过固定基座的作用下，向下拉动，在慢慢的消耗水分的过程中，使得升降挤压板3上的水变少，每个一号支撑弹簧5和二号支撑弹簧6慢慢的向上回弹，使得升降挤压板3慢慢向上移动，可以进行挤压水分，通过位于承载盘7上表面的浮圈13所对应的冒水口内出来水，便于在慢慢向上移动时，始终连续出水的，出水流入到位于承载盘7上表面一端的震荡凹槽内，震荡凹槽内下表面的超声波震荡片8进行工作，将水进行超声波震动，使得水变成小颗粒的水汽通过位于密封盖14上表面的出气嘴15内出去，进入到空气中，对空气进行适当的加湿操作，位于震荡凹槽内的水不断的消耗，使得一冒水口之间形成一定的液位差，便于适当的进水的，其中浮圈便于有效的搭接在水面上，使得水流不是很快的，其中在升降挤压板3进行上下升降使得，位于侧表面上的密封圈4便于对条形承载壳体2内壁进行轻微的刮动，便于清洁，也便于密封的，其中密封盖14是套装在条形承载壳体2上表面的，如果想要对内部进行有效的消毒，通过控制，使得位于导液管17上的电磁阀门19进行打开，通过重力的原因，使得位于条形消毒箱体16内的消毒液进行流出，流入到多通进液管18内，进入到条形承载壳体2内进行消毒，便于超声波震荡片12起初对带有消毒水的液体进行震动喷发，便于使得条形承载壳体2内细菌消灭的操作，其中条形承载壳体2固定在条形承载基座1上表面，位于条形承载基座1下方的万向轮22便于支撑和在推动下进行移动的，其中每个万向轮22均通过竖直支撑立柱21与位于条形承载基座1下表面的矩形固定片20之间进行连接，便于支撑良好的，其中位于每个万向轮22上的制动杆23便于向下按动，将所对应的万向轮22进行锁紧，使得此装置不动的，其中承载盘7通过一组紧定螺钉24与条形承载壳体2侧表面进行连接，使得固定良好的，其中圆柱过滤桶10通过空心金属软管25与进水管9之间进行连接，便于在进行上水时将圆柱过滤桶10摆动竖直状态，不使用时，将圆柱过滤桶10摆动至水平状态，便于安装密封盖14的，位于条形消毒箱体16上的密封塞26便于密封的，便于拿下给条形消毒箱体16进行上液的，其中在进行加湿出气时，通过位于出气嘴15上的圆形固定块27将气体通过内部的若干个倾斜通孔进行分开，通过位于每个倾斜通孔内的折形出气管28进行排出，由于多个倾斜出气管28是圆周均匀分布的，因此便于多个角度进行同时喷气的，其中在升降挤压板3上下移动时，位于上表面边缘处且与条形承载壳体2内侧表面相搭接的折形刮动壳29便于辅助刮动，将内部的垃圾进行清理的，其中由于承载盘7使得可以拿下来的，因此便于对条形承载壳体2内部的清洁也是比较方便的，而且将承载盘7拿下来的清洁，是使用很长时间之后的，在短时间的使用期间，通过放置消毒水和刮动，可以有效的进行清理的，其中位于条形承载壳体2外侧上的弧形橡胶套30使得外形比较圆滑，也比较的美观的，其中位于条形承载基座1侧表面上的控制开关组31比于在控制电性元件进行工作时，只需要按动控制开关组31内的指定相对应的控制开关即可，位于条形承载基座1侧表面上的市电接口32便于与市电进行连接，给此装置提供电源的。
上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。
