技术领域
本发明涉及生活家居技术领域，具体为一种防尘土鞋柜。
背景技术
随着人们生活水平的不断提高，人们家里的装饰也是越来的整洁和干净，目前在生活中，基本上每家都有鞋柜，鞋柜的使用，使得鞋子在放置时能够更加规整和干净。
目前鞋柜在使用的过程中，由于一些鞋子在穿着之后，鞋子上的泥土通过逐渐的干燥掉落到鞋柜内，使得鞋柜内的尘土需要定时进行清理。
申请人在发明本专利时，经过检索，发现中国专利公开了“一种便于除尘的鞋柜”，其申请号为“2016101862245”，该专利主要公开了一种能够方便清理泥土的鞋柜，但是该鞋柜在使用的过程中，由于鞋子上泥土的干燥，鞋子上许多的泥土没有进行掉落，当取出鞋子进行使用时，鞋子由于通过穿着，鞋子上的泥土再掉落到地板上，从而影响到室内的卫生。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种防尘土鞋柜，解决了以上背景技术中提到的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种防尘土鞋柜，包括柜体，所述柜体的正面为开口，所述柜体的顶部固定连接有封板，所述封板的顶部固定连接有封罩，所述柜体的内侧等间隔安装有承接组件，所述承接组件包括两个滑动板A，两个滑动板A分别固定连接在柜体内壁的两侧，且两个滑动板A之间设置有承接板，所述承接板的表面等间隔开设有漏尘孔，所述承接板的两侧均固定连接有滑块A，所述滑动板A靠近承接板的一侧开设有滑槽A，所述滑槽A内壁的顶部均开设有挡槽，所述挡槽的内侧设置有活动板，所述活动板远离滑槽A的表面与挡槽的内壁之间连接有支撑弹簧，所述滑槽A的内侧与滑块A的外侧滑动连接，所述承接组件的底部设置有接尘组件，所述接尘组件包括两个滑动板B，两个滑动板B分别与柜体内壁的两侧固定连接，且两个滑动板B之间设置有接尘板，所述接尘板两侧的正面与背面均固定连接有滑块B，所述滑动板B靠近接尘板的一侧开设有滑槽B，所述滑块B的外侧与滑槽B的内侧滑动连接，所述柜体内壁背面的中部固定连接有竖直板，所述竖直板的正面开设有穿槽，且穿槽内壁的背面开设有安装槽，所述安装槽的内侧设置有安装杆，所述安装杆的正面贯穿穿槽并固定连接有卡件，所述卡件的内侧与承接板的背面活动卡接，所述封板顶部的背面开设有穿口，所述竖直板的顶部贯穿穿口并延伸至封板顶部的外侧，且穿口的外侧设置有安装座，所述安装座的顶部固定连接有锥形弹簧，所述安装杆的顶部贯穿封板并连接有活塞板，所述或塞板的底部与锥形弹簧的顶部固定连接，所述封罩的顶部贯穿连接有限制管，所述活塞板的外侧与限制管的内侧滑动连接，所述活塞板的顶部固定连接有拉动组件。
优选的，所述拉动组件包括拉杆，所述拉杆的顶部贯穿限制管并延伸至限制管顶部的外侧。
优选的，所述卡件为U形件，所述承接板的背面伸进卡件的内侧。
优选的，所述接尘板的顶部开设有收纳槽，且接尘板位于承接板的底部。
优选的，所述柜体底部两侧的正面与背面均固定连接有支撑脚。
优选的，所述滑槽A和挡槽之间呈倾斜分布。
工作原理：使用时，将鞋子放在承接板上，当需要取出鞋子进行穿上时，拉动拉动组件上的拉杆，让活塞板在限制管内进行上升，活塞板在上升时带动锥形弹簧进行拉长，安装杆通过卡件带动承接板进行上升，放开拉动组件，锥形弹簧产生的收缩力带动活塞板进行下降，锥形弹簧在进行收缩时通过锥形弹簧自身的阻挡进行不停的振动，从而带动承接板进行振动，承接板在进行振动时，承接板上的鞋子通过振动将泥土掉落到承接板上，同时承接板上的泥土会通过漏尘孔掉落到接尘板上，当承接板在进行振动时，滑块A通过活动板上连接的支撑弹簧进行振动。
(三)有益效果
本发明提供了一种防尘土鞋柜。具备以下有益效果：
1、该防尘土鞋柜，通过拉动组件、活塞板、锥形弹簧和安装杆的配合使用，使得拉动组件在进行拉动时，活塞板能够带动锥形弹簧进行拉伸和带动安装杆进行上升，从而在放在拉动组件时，锥形弹簧产生的振动能够让安装杆对承接板产生共振的效果，从而让承接板上放置的鞋子能够通过振动将鞋子上的泥土掉落，从而防止鞋子在取出时，鞋子上的泥土能够掉落到地板上的问题，同时，当承接板在进行振动时，承接板上的泥土能够掉落到接尘板上。
2、该防尘土鞋柜，通过接尘组件的使用，使得掉落的泥土能够掉落到接尘组件的接尘板上，从而方便针对鞋柜内的泥土进行清理。
3、该防尘土鞋柜，通过活动板和支撑弹簧的配合使用，使得承接板上的滑块A在滑进滑槽A内时，随着承接板的振动，从而活动板与支撑弹簧进行支撑承接板进行振动，同时支撑弹簧产生的弹力能够对承接板施加一个震动的频率。
4、该防尘土鞋柜，通过拉动组件的使用，使得让鞋子上的泥土在进行掉落时能够更加方便，操作简单，便于进行使用。
5、该防尘土鞋柜，通过竖直板和安装杆的配合使用，使得安装杆在进行上下振动时，竖直板能够对安装杆起到限制的作用，同时让竖直板能够对承接板起到抵住的效果，方便让承接板伸到卡件中。
附图说明

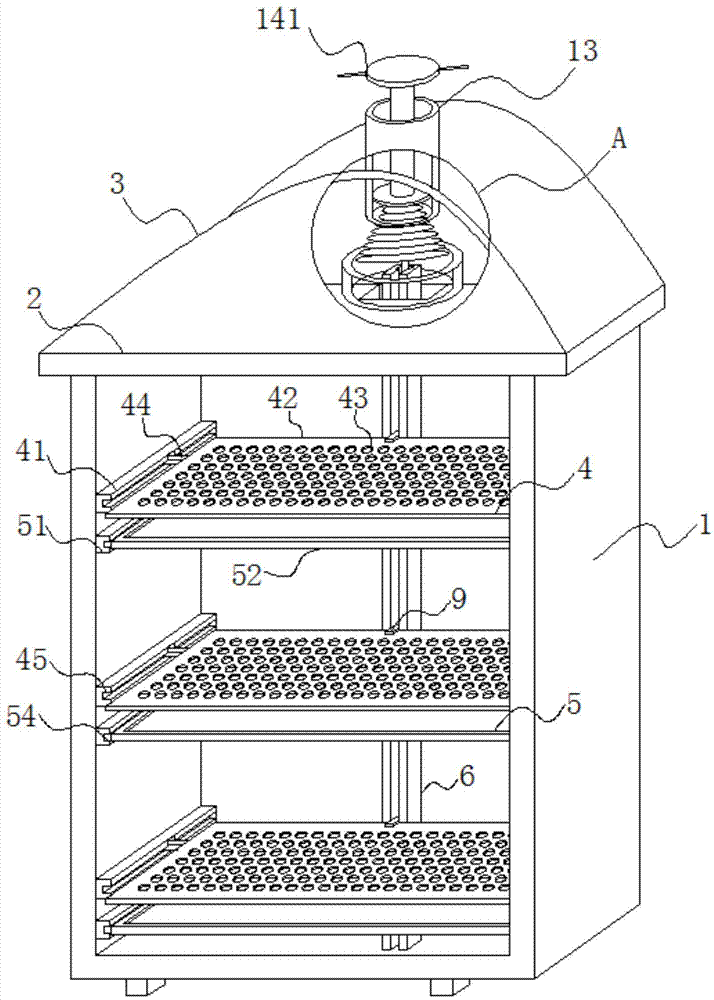

图1为本发明结构示意图；
图2为图1中局部剖视放大图；
图3为本发明滑动板A的局部示意图；
图4为本发明接尘板的示意图。
其中，1柜体、2封板、3封罩、4承接组件、41滑动板A、42承接板、43漏尘孔、44滑块A、45滑槽A、46挡槽、47活动板、48支撑弹簧、5接尘组件、51滑动板B、52接尘板、53滑块B、54滑槽B、6竖直板、7安装槽、8安装杆、9卡件、10活塞板、11安装座、12锥形弹簧、13限制管、14拉动组件、141拉杆。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
如图1-4所示，本发明实施例提供一种防尘土鞋柜，包括柜体1，柜体1的正面为开口，柜体1底部两侧的正面与背面均固定连接有支撑脚，柜体1的顶部固定连接有封板2，封板2的顶部固定连接有封罩3，柜体1的内侧等间隔安装有承接组件4，承接组件4包括两个滑动板A41，两个滑动板A41分别固定连接在柜体1内壁的两侧，且两个滑动板A41之间设置有承接板42，承接板42的表面等间隔开设有漏尘孔43，承接板42的两侧均固定连接有滑块A44，滑动板A41靠近承接板42的一侧开设有滑槽A45，滑槽A45内壁的顶部均开设有挡槽46，滑槽A45和挡槽46之间呈倾斜分布，挡槽46的内侧设置有活动板47，活动板47远离滑槽A45的表面与挡槽46的内壁之间连接有支撑弹簧48，滑槽A45的内侧与滑块A44的外侧滑动连接，承接组件4的底部设置有接尘组件5，接尘组件5包括两个滑动板B51，两个滑动板B51分别与柜体1内壁的两侧固定连接，且两个滑动板B51之间设置有接尘板52，接尘板52的顶部开设有收纳槽，且接尘板52位于承接板42的底部，接尘板52两侧的正面与背面均固定连接有滑块B53，滑动板B51靠近接尘板52的一侧开设有滑槽B54，滑块B53的外侧与滑槽B54的内侧滑动连接，柜体1内壁背面的中部固定连接有竖直板6，竖直板6的正面开设有穿槽，且穿槽内壁的背面开设有安装槽7，安装槽7的内侧设置有安装杆8，安装杆8的正面贯穿穿槽并固定连接有卡件9，卡件9为U形件，承接板42的背面伸进卡件9的内侧，卡件9的内侧与承接板42的背面活动卡接，封板2顶部的背面开设有穿口，竖直板6的顶部贯穿穿口并延伸至封板1顶部的外侧，且穿口的外侧设置有安装座11，安装座11的顶部固定连接有锥形弹簧12，安装杆8的顶部贯穿封板2并连接有活塞板10，或塞板10的底部与锥形弹簧12的顶部固定连接，封罩3的顶部贯穿连接有限制管13，活塞板10的外侧与限制管13的内侧滑动连接，活塞板10的顶部固定连接有拉动组件14，拉动组件14包括拉杆141，拉杆141的顶部贯穿限制管13并延伸至限制管13顶部的外侧。
使用时，将鞋子放在承接板42上，当需要取出鞋子进行穿上时，拉动拉动组件14上的拉杆141，让活塞板10在限制管13内进行上升，活塞板10在上升时带动锥形弹簧12进行拉长，安装杆8通过卡件9带动承接板42进行上升，放开拉动组件14，锥形弹簧12产生的收缩力带动活塞板10进行下降，锥形弹簧12在进行收缩时通过锥形弹簧12自身的阻挡进行不停的振动，从而带动承接板42进行振动，承接板42在进行振动时，承接板42上的鞋子通过振动将泥土掉落到承接板42上，同时承接板42上的泥土会通过漏尘孔43掉落到接尘板52上，当承接板42在进行振动时，滑块A44通过活动板47上连接的支撑弹簧48进行振动。
尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
