技术领域
本发明涉及机场地面清扫技术领域，更具体地说，特别涉及一种机场施工后的地面清扫车转盘式清扫辊结构。
背景技术
在机场施工完成后还需要对机场跑道进行清理，而对跑道清扫就是其中一项工作，在清扫过程中常常用到清扫装置。
例如，申请号为：CN201721073382.6的专利中，公开了一种道路清扫车用转刷调节装置，属于保洁机械技术领域，本发明要解决的技术问题为如何能够快速方便地调节转刷的高度，采用的技术方案为：其结构包括横梁，横梁的两端分别设置有一个转刷，所述横梁的中部设置有导向槽，导向槽的侧壁上设置有若干均匀排列的调节孔且导向槽内设置有贯通横梁的调节杆，调节杆在导向槽内可沿导向槽上下移动；调节杆内从上至下依次设置有钢丝索、锁栓和弹簧，弹簧的一端固定安装在调节杆上，弹簧的另一端与锁栓的一端固定连接，锁栓的另一端上设置有铰接孔和固定孔，铰接孔内设置有销钉，通过销钉将锁栓铰接在调节杆上，钢丝索的一端设置在固定孔内，通过固定孔使钢丝索固定连接锁栓。
因此，现有的盘式清扫辊存在：清扫时扬起大量的尘土，尘土向清扫辊的外端扩散，污染环境，也不能及时的对灰尘进行收集的问题。
发明内容
(一)技术问题
综上所述，本发明提供一种机场施工后的地面清扫车转盘式清扫辊结构，通过结构与功能性的改进，以解决清扫时扬起大量的尘土，尘土向清扫辊的外端扩散，污染环境，也不能及时的对灰尘进行收集的问题。
(二)技术方案
本发明提供了一种机场施工后的地面清扫车转盘式清扫辊结构，用于对机场施工后的地面清扫时产生的灰尘进行抑制与收集。在本发明提供的机场施工后的地面清扫车转盘式清扫辊结构中，具体包括：横梁板，肋杆，支撑套，清扫护罩，辅助轮，轴承，吸尘罩，环管，吸风管，集尘箱，吸风机，集尘锥斗，出尘阀，滤尘网，清扫电机，锁紧螺母，清扫盘，清扫刷和透孔；所述横梁板上中间横杆的两端均设有支撑套，且支撑套分别焊接在清扫护罩的顶部中间，所述横梁板的两端还设有肋杆，且肋杆也焊接在清扫护罩上，所述清扫电机的一端固定在支撑套上，且清扫电机的电机轴穿过支撑套以及清扫护罩中间的轴承连接到清扫盘上，所述清扫盘的底部外侧设有环形状的清扫刷，且清扫盘的内侧端设有数组透孔，所述清扫护罩的内侧端还连接有吸尘罩，且吸尘罩向上连接到环管上，所述环管还通过吸风管连接到集尘箱内部，且集尘箱安装在横梁板上，所述集尘箱的底部连接有集尘锥斗，且集尘锥斗的底部连接有出尘阀，所述集尘箱的内部上端还镶嵌有滤尘网，且集尘箱的顶部还安装有吸风机。
进一步的，所述清扫护罩的底部两端均镶嵌有辅助轮，且清扫护罩为锥台状结构。
进一步的，所述辅助轮的底端面比清扫刷的底端面高2cm。
进一步的，所述出尘阀的底端高度高于清扫护罩的底端高度。
进一步的，所述清扫盘通过上下两组锁紧螺母锁到清扫电机的电机轴的底端上。
进一步的，所述清扫盘的中间设有方形孔，且清扫电机的电机轴的下端也为方形结构，且该方形结构与方形孔大小相同。
进一步的，所述清扫刷向外向下呈倾斜状的结构。
(三)有益效果
本发明提供了一种机场施工后的地面清扫车转盘式清扫辊结构，通过设置有清扫护罩，在清扫过程中可将清扫时扬起的灰尘罩在清扫护罩内部，有效的防止清扫灰尘往外扩散，同时在清扫护罩的底部两端镶嵌辅助轮，可避免清扫护罩接触到地面，也利于本装置的移动。
集尘箱的设置，可利用吸风机与吸尘罩将清扫时清扫护罩内部产生的灰尘收集到集尘箱的内部，进一步控制清扫时的扬起的尘土，同时在集尘箱的上端设置滤尘网，可防止尘土吸入到吸风机内部。
附图说明

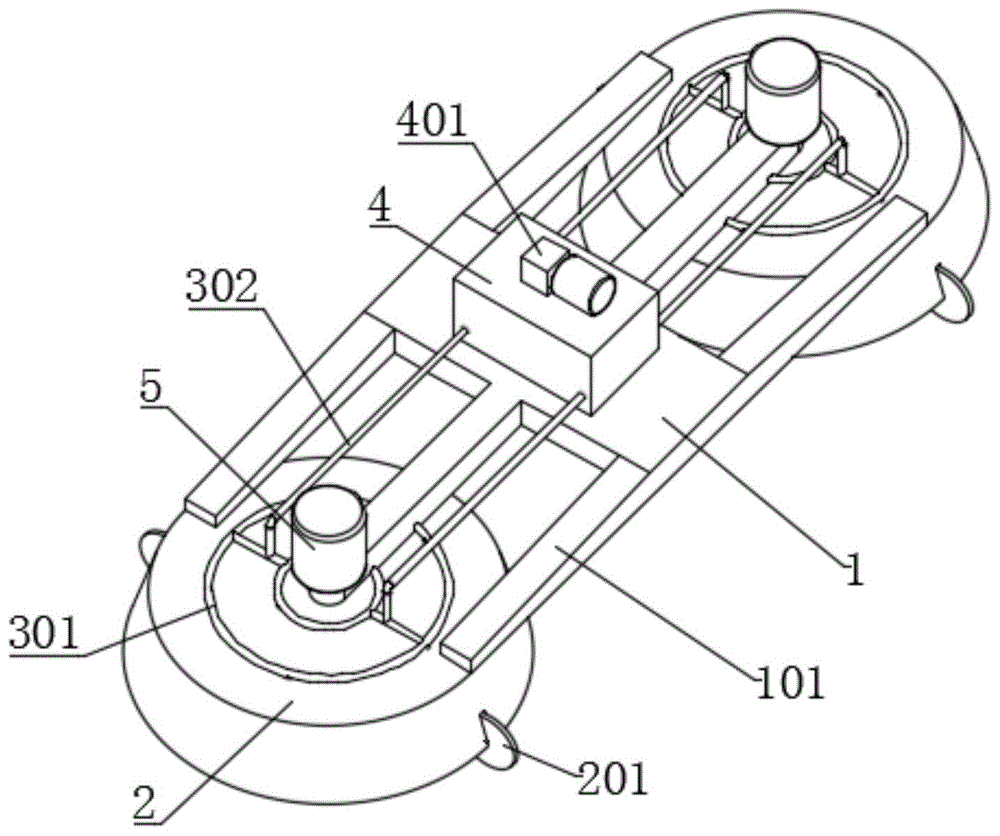

图1是本发明的结构示意图；
图2是本发明的侧仰结构示意图；
图3是本发明的A处放大结构示意图；
图4是本发明图2中清扫盘拆除后的结构示意图；
图5是本发明的集尘箱内部结构示意图；
图6是本发明的衡梁板结构示意图；
图7是本发明的清扫盘结构示意图。
在图1至图7中，部件名称或线条与附图编号的对应关系为：
横梁板-1，肋杆-101，支撑套-102，清扫护罩-2，辅助轮-201，轴承-202，吸尘罩-3，环管-301，吸风管-302，集尘箱-4，吸风机-401，集尘锥斗-402，出尘阀-403，滤尘网-404，清扫电机-5，锁紧螺母-501，清扫盘-6，清扫刷-601，透孔-602。
具体实施方式
下面结合附图和实施例对本发明的实施方式作进一步详细描述。以下实施例用于说明本发明，但不能用来限制本发明的范围。
在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
请参考图1至图7。
为了解决现有技术中清扫时扬起大量的尘土，尘土向清扫辊的外端扩散，也不能及时的对灰尘进行收集的问题，本发明提出了一种机场施工后的地面清扫车转盘式清扫辊结构，用于对机场施工后的地面清扫时产生的灰尘进行抑制与收集，包括：横梁板1，肋杆101，支撑套102，清扫护罩2，辅助轮201，轴承202，吸尘罩3，环管301，吸风管302，集尘箱4，吸风机401，集尘锥斗402，出尘阀403，滤尘网404，清扫电机5，锁紧螺母501，清扫盘6，清扫刷601和透孔602；所述横梁板1上中间横杆的两端均设有支撑套102，且支撑套102分别焊接在清扫护罩2的顶部中间，所述横梁板1的两端还设有肋杆101，且肋杆101也焊接在清扫护罩2上，所述清扫电机5的一端固定在支撑套102上，且清扫电机5的电机轴穿过支撑套102以及清扫护罩2中间的轴承202连接到清扫盘6上，所述清扫盘6的底部外侧设有环形状的清扫刷601，且清扫盘6的内侧端设有数组透孔602，所述清扫护罩2的内侧端还连接有吸尘罩3，且吸尘罩3向上连接到环管301上，所述环管301还通过吸风管302连接到集尘箱4内部，且集尘箱4安装在横梁板1上，所述集尘箱4的底部连接有集尘锥斗402，且集尘锥斗402的底部连接有出尘阀403，所述集尘箱4的内部上端还镶嵌有滤尘网404，且集尘箱4的顶部还安装有吸风机401。
其中，清扫护罩2的底部两端均镶嵌有辅助轮201,在使用时可辅助本装置的前后移动，且清扫护罩2为锥台状结构，提高清扫护罩2的防护面。
其中，辅助轮201的底端面比清扫刷601的底端面高2cm，在辅助轮201接触到地面时，清扫刷601更加贴合地面，利于清扫刷601对地面的清扫。
其中，出尘阀403的底端高度高于清扫护罩2的底端高度，有利于出尘阀403打开后集尘箱4内部的灰尘流出。
其中，清扫盘6通过上下两组锁紧螺母501锁到清扫电机5的电机轴的底端上，方便对清扫盘6进行拆卸更换。
其中，清扫盘6的中间设有方形孔，且清扫电机5的电机轴的下端也为方形结构，且该方形结构与方形孔大小相同，在清扫电机5转动时更加有利于带动清扫盘6进行旋转。
其中，清扫刷601向外向下呈倾斜状的结构。
本实施例的具体使用方式与作用：本发明中，将该装置安装在清扫车的底部，使辅助轮201接触到地面，可避免清扫护罩接触到地面，也利于本装置的移动，然后接通清扫车上的电源，通过启动两组清扫电机5带动清扫护罩2内侧的清扫盘6转动，在利用清扫盘6外侧的清扫刷601清扫时，清扫护罩2可将清扫时扬起的灰尘有效的挡在清扫护罩2的内部，启动吸风机401将清扫时清扫护罩2内部产生的灰尘收集到集尘箱4的内部，进一步控制清扫时的扬起的尘土，由于在集尘箱4的上端设置滤尘网404，可防止尘土吸入到吸风机401内部，清扫结束后打开出尘阀403可将集尘箱4内的灰尘卸出。
本发明的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本发明限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本发明的原理和实际应用，并且使本领域的普通技术人员能够理解本发明从而设计适于特定用途的带有各种修改的各种实施例。
