技术领域
本发明涉及保鲜膜技术领域，具体为一种保鲜膜用贴附辅助设备。
背景技术
保鲜膜是日常生活中针对水果和蔬菜进行保鲜，而保鲜膜通常是卷筒状，使用的时候，从膜头进行拉扯并对食品进行保鲜，但是保鲜膜在使用的时候，需要对食物进行贴附，但是市场上保鲜膜在对食物进行贴附的时候，未进行抚平以及边角贴附不完善，导致食物在保鲜膜保护作用下，依旧出现腐坏。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种保鲜膜用贴附辅助设备，解决了保鲜膜在对食物进行贴附的时候，未进行抚平以及边角贴附不完善，导致食物在保鲜膜保护作用下，依旧出现腐坏的问题。
(二)技术方案
为实现上述目的，本发明提供如下技术方案：一种保鲜膜用贴附辅助设备，包括贴附辅助设备本体，所述贴附辅助设备本体的顶部固定连接有圆盘，所述贴附辅助设备本体的顶部内壁上固定连接有弹簧，所述贴附辅助设备本体的左右两侧均开设有槽口，所述槽口的上下两侧均固定连接有固定块，所述贴附辅助设备本体的内腔活动连接有抽动立柱，所述抽动立柱的外壁左右两侧均固定连接有倾斜夹块，所述抽动立柱的顶部固定连接有焊接块，所述焊接块的顶部正面左右两侧均固定连接有支撑杆，所述支撑杆的顶部固定连接有提板，所述提板贯穿贴附辅助设备本体的上方外壁左右两侧，所述贴附辅助设备本体的顶部内壁为实心状，所述弹簧位于贴附辅助设备本体顶部实心状下侧，并焊接在辅助设备本体的顶部内壁，所述贴附辅助设备本体的上方中空块，所述中空块的左右两侧外壁为贯穿状，所述抽动立柱的外壁左右两侧与倾斜夹块的顶部之间设置有摆动机构。
优选的，所述贴附辅助设备本体的外壁背面上焊接有把手，所述把手为凹形状，所述把手的背面内壁上焊接有保鲜膜放置盒，所述保鲜膜放置盒的顶部与正面上方连接有弧形弹片，所述保鲜膜放置盒的左右两侧内壁上固定连接有支撑支柱，所述支撑支柱的外壁上缠绕有保鲜膜本体，所述保鲜膜放置盒的正面下方固定设置有切割机构，所述保鲜膜本体的外壁上缠绕有保鲜膜袋，所述保鲜膜袋的底部设置有夹持机构，所述贴附辅助设备本体的外壁正面上固定连接有固定板，所述夹持机构位于固定板的下方。
优选的，所述切割机构包括固定推柱，所述固定推柱的顶部固定连接有推板，所述保鲜膜袋位于推板的正面上。
优选的，所述夹持机构包括磁力中空块，所述磁力中空块的顶部正面上设置有固定圆柱，所述固定圆柱的顶部与固定板的底部固定连接，所述固定圆柱的底部固定连接有焊接杆，所述焊接杆的底部固定连接有铁板，所述磁力中空块的中间部位开设有长槽口，所述焊接杆的底部贯穿磁力中空块的顶部，并延伸至长槽口的槽口内，所述磁力中空块的底部内壁上固定连接有磁铁块。
优选的，所述摆动机构包括倾斜夹块，所述倾斜夹块的顶部固定连接有焊接连接柱，所述焊接连接柱的顶部焊接有弹簧本体，所述弹簧本体的顶部固定连接有旋转杆，所述旋转杆的外壁正面上固定连接有固定圆盘，所述固定圆盘的顶部正面上固定连接有螺栓，所述螺栓的底部依次贯穿固定圆盘的顶部与旋转杆的外壁正面，并固定连接有焊接圆盘，所述焊接圆盘的背面固定连接在抽动立柱的背面内壁上。
工作原理：通过在贴附辅助设备本体的顶部所连接的中空块，位于中空块的顶部所连接的弹簧，通过在弹簧的底部所设置的提板，使用的时候，将提板的向上提，提板挤压弹簧，而提板呈现两边凸出，底部所连接支撑杆，位于支撑杆底部所连接的焊接块，连接在焊接块底部的抽动立柱，当提板向上踢动，抽动立柱也向上提动，连接在抽动立柱外壁左右两侧的倾斜夹块配合上槽口即可呈现倾斜夹块向下倾斜，并出现多组倾斜夹块向下夹持。
(三)有益效果
本发明提供了一种保鲜膜用贴附辅助设备。具备以下有益效果：
(1)、本发明通过圆盘、弹簧和提板的配合，通过在贴附辅助设备本体的顶部所连接的中空块，位于中空块的顶部所连接的弹簧，通过在弹簧的底部所设置的提板，使用的时候，将提板的向上提，提板挤压弹簧，而提板呈现两边凸出，底部所连接支撑杆，位于支撑杆底部所连接的焊接块，连接在焊接块底部的抽动立柱，当提板向上踢动，抽动立柱也向上提动，连接在抽动立柱外壁左右两侧的倾斜夹块配合上槽口即可呈现倾斜夹块向下倾斜，并出现多组倾斜夹块向下夹持。
(2)、本发明通过摆动机构和抽动立柱的配合，通过在摆动机构的内部所设置的抽动立柱，位于抽动立柱的左右两侧所连接的倾斜夹块，其中倾斜夹块的组数为两组，两组之间倾斜夹块之间所设置的焊接圆盘固定连接在抽动立柱的背面内壁上，位于焊接圆盘的正面上所连接的固定圆盘，而固定圆盘的外壁左右两侧所连接的旋转杆，位于旋转杆顶部所连接的弹簧进行弹簧拉动后进行回弹效果，当倾斜夹块向下进行夹持的时候，固定圆盘将会出现旋转，连接在旋转杆顶部的弹簧本体向下弯曲，加持后的倾斜夹块在手动弹簧本体向下弯曲，并呈现弹力回弹，将倾斜夹块向上回弹。
(3)、本发明通过贴附辅助设备本体和把手的配合，通过在贴附辅助设备本体的背面上所连接的把手，位于把手的背面内壁上所连接的保鲜膜放置盒，位于保鲜膜放置盒的左右两侧所连接的支撑支柱，缠绕在支撑支柱的外壁上的保鲜膜本体，将保鲜膜本体的上的膜拉动到夹持机构上，其中保鲜膜放置盒由弧形弹片以及切割结构进行对膜的隔断，而切割机构由两组固定推柱之间所连接的推板进行对膜片进行割断，将膜的顶部连接在夹持机构上，并且膜依附在盘子上，并通过切割机构对膜的割断。
(4)、本发明通过磁力中空块和夹持机构的配合，通过在磁力中空块的正面上所开设的长槽口，位于长槽口的顶部所设置的焊接杆，其中焊接杆的顶部所连接的固定圆柱配合上固定板固定在贴附辅助设备本体的正面上，长槽口的槽口上方所设置的铁板连接在焊接杆，通过将焊接杆底部连接铁板配合上长槽口的底部内壁上所连接的磁铁块即可对保鲜膜袋进行夹持。
附图说明

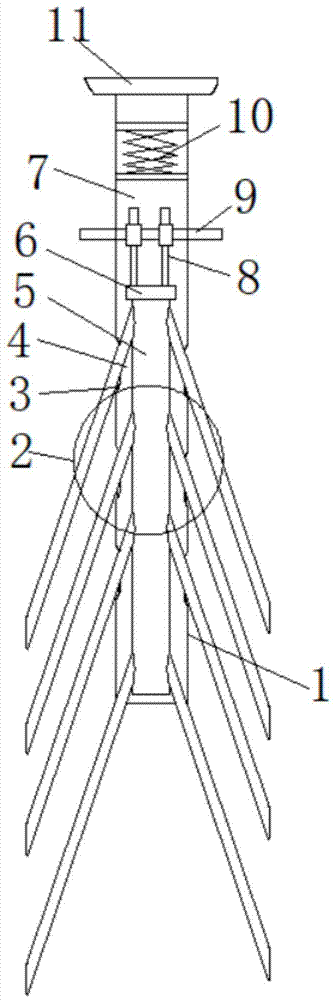

图1为本实用贴附辅助设备本体结构示意图；
图2为本实用贴附辅助设备本体右侧视图；
图3为本实用磁力中空块正视图；
图4为本实用切割机构结构示意图；
图5为本实用摆动机构结构示意图。
图中：1贴附辅助设备本体、2摆动机构、3固定块、4槽口、5抽动立柱、6焊接块、7中空块、8支撑杆、9提板、10弹簧、11圆盘、12把手、13保鲜膜放置盒、14保鲜膜本体、15支撑支柱、16保鲜膜袋、17磁力中空块、18夹持机构、19固定板、20铁板、21固定圆柱、22焊接杆、23长槽口、24磁铁块、25倾斜夹块、26弹簧本体、27焊接圆盘、28固定圆盘、29旋转杆、30弧形弹片、31切割机构、32推板、33固定推柱。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
如图1-5所示，本发明提供一种技术方案：一种保鲜膜用贴附辅助设备，包括贴附辅助设备本体1，贴附辅助设备本体1的顶部固定连接有圆盘11，贴附辅助设备本体1的顶部内壁上固定连接有弹簧10，贴附辅助设备本体1的左右两侧均开设有槽口4，槽口4的上下两侧均固定连接有固定块3，贴附辅助设备本体1的内腔活动连接有抽动立柱5，抽动立柱5的外壁左右两侧均固定连接有倾斜夹块25，抽动立柱5的顶部固定连接有焊接块6，焊接块6的顶部正面左右两侧均固定连接有支撑杆8，支撑杆8的顶部固定连接有提板9，提板9贯穿贴附辅助设备本体1的上方外壁左右两侧，贴附辅助设备本体1的顶部内壁为实心状，弹簧10位于贴附辅助设备本体1顶部实心状下侧，并焊接在辅助设备本体1的顶部内壁，贴附辅助设备本体1的上方中空块7，中空块7的左右两侧外壁为贯穿状，抽动立柱5的外壁左右两侧与倾斜夹块25的顶部之间设置有摆动机构2，贴附辅助设备本体1的外壁背面上焊接有把手12，把手12为凹形状，把手12的背面内壁上焊接有保鲜膜放置盒13，保鲜膜放置盒13的顶部与正面上方连接有弧形弹片30，保鲜膜放置盒13的左右两侧内壁上固定连接有支撑支柱15，支撑支柱15的外壁上缠绕有保鲜膜本体14，保鲜膜放置盒13的正面下方固定设置有切割机构31，保鲜膜本体14的外壁上缠绕有保鲜膜袋16，保鲜膜袋16的底部设置有夹持机构18，贴附辅助设备本体1的外壁正面上固定连接有固定板19，夹持机构18位于固定板19的下方，切割机构31包括固定推柱33，固定推柱33的顶部固定连接有推板32，保鲜膜袋16位于推板32的正面上，夹持机构18包括磁力中空块17，磁力中空块17的顶部正面上设置有固定圆柱21，固定圆柱21的顶部与固定板19的底部固定连接，固定圆柱21的底部固定连接有焊接杆22，焊接杆22的底部固定连接有铁板20，磁力中空块17的中间部位开设有长槽口23，焊接杆22的底部贯穿磁力中空块17的顶部，并延伸至长槽口23的槽口内，磁力中空块17的底部内壁上固定连接有磁铁块24，摆动机构2包括倾斜夹块25，倾斜夹块25的顶部固定连接有焊接连接柱31，焊接连接柱31的顶部焊接有弹簧本体26，弹簧本体26的顶部固定连接有旋转杆29，旋转杆29的外壁正面上固定连接有固定圆盘28，固定圆盘28的顶部正面上固定连接有螺栓30，螺栓30的底部依次贯穿固定圆盘28的顶部与旋转杆29的外壁正面，并固定连接有焊接圆盘27，焊接圆盘27的背面固定连接在抽动立柱5的背面内壁上。
工作原理：通过在贴附辅助设备本体1的顶部所连接的中空块7，位于中空块7的顶部所连接的弹簧10，通过在弹簧10的底部所设置的提板9，使用的时候，将提板9的向上提，提板9挤压弹簧10，而提板9呈现两边凸出，底部所连接支撑杆8，位于支撑杆8底部所连接的焊接块6，连接在焊接块6底部的抽动立柱5，当提板9向上踢动，抽动立柱5也向上提动，连接在抽动立柱5外壁左右两侧的倾斜夹块25配合上槽口4即可呈现倾斜夹块25向下倾斜，并出现多组倾斜夹块25向下夹持；
通过在摆动机构2的内部所设置的抽动立柱5，位于抽动立柱5的左右两侧所连接的倾斜夹块25，其中倾斜夹块25的组数为两组，两组之间倾斜夹块25之间所设置的焊接圆盘27固定连接在抽动立柱5的背面内壁上，位于焊接圆盘27的正面上所连接的固定圆盘28，而固定圆盘28的外壁左右两侧所连接的旋转杆29，位于旋转杆29顶部所连接的弹簧26进行弹簧拉动后进行回弹效果，当倾斜夹块25向下进行夹持的时候，固定圆盘28将会出现旋转，连接在旋转杆29顶部的弹簧本体26向下弯曲，加持后的倾斜夹块25在手动弹簧本体26向下弯曲，并呈现弹力回弹，将倾斜夹块25向上回弹；
通过在贴附辅助设备本体1的背面上所连接的把手12，位于把手12的背面内壁上所连接的保鲜膜放置盒13，位于保鲜膜放置盒13的左右两侧所连接的支撑支柱15，缠绕在支撑支柱15的外壁上的保鲜膜本体14，将保鲜膜本体14的上的膜拉动到夹持机构18上，其中保鲜膜放置盒13由弧形弹片30以及切割结构31进行对膜的隔断，而切割机构31由两组固定推柱33之间所连接的推板32进行对膜片进行割断，将膜的顶部连接在夹持机构18上，并且膜依附在盘子上，并通过切割机构31对膜的割断；
通过在磁力中空块17的正面上所开设的长槽口23，位于长槽口23的顶部所设置的焊接杆22，其中焊接杆22的顶部所连接的固定圆柱21配合上固定板19固定在贴附辅助设备本体1的正面上，长槽口23的槽口上方所设置的铁板20连接在焊接杆22，通过将焊接杆22底部连接铁板20配合上长槽口23的底部内壁上所连接的磁铁块24即可对保鲜膜袋16进行夹持。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个引用结构”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
