技术领域
本发明涉及晾衣架技术领域，具体为一种家用曲面贴附防滴漏的晾衣架。
背景技术
晾衣架是晾晒衣服的工具，有可以挂在阳台顶部可升降的晾衣架，也有可以移动的折叠式晾衣架，目前的晾衣架在使用时主要通过衣服撑子讲衣服挂住，然后放在通风或者朝阳的地方晾晒衣物，但是现有的晾衣架存在如下不足：
1、洗衣机可以将衣物甩干，通过这种方式清洗的衣物不会发生滴漏的情况，但是有很多衣物不方便使用洗衣机清洗，而且衣物清洗较少时也不会选择使用洗衣机，手洗的衣物常常会发生滴漏的情况，衣物上的水会沿着衣摆落在地上，现有的晾衣架无法积水，水落在地面造成地面积水；
2、手洗衣物晾晒时容易吸附在一起，通风效果很差，干燥时间较长，一般的晾衣架只能提供晾晒的功能，一些具有吹风效果的晾衣架也不方便解决吸附的情况。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种家用曲面贴附防滴漏的晾衣架，以解决手洗的衣物常常会发生滴漏的情况，衣物上的水会沿着衣摆落在地上，现有的晾衣架无法积水，水落在地面造成地面积水，而且，手洗衣物晾晒时容易吸附在一起，通风效果很差，干燥时间较长，一般的晾衣架只能提供晾晒的功能，一些具有吹风效果的晾衣架也不方便解决吸附的情况的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种家用曲面贴附防滴漏的晾衣架，其结构包括交叉支撑杆、上衣晾晒横杆、长裤晾晒横杆、若干个圆球形空心上衣滴漏体、空心伸缩支撑板、梯形裤管搭接体、半球形集水板、风力机箱、衣服撑子、连接支撑杆、防滑垫、上衣和长裤，所述交叉支撑杆的表面与连接支撑杆的表面转动连接，交叉支撑杆的表面设置有圆孔，圆孔的内壁与长裤晾晒横杆的表面套接，长裤晾晒横杆的表面和上衣晾晒横杆的表面均转动连接有圆环，圆环的表面焊接有铰接支撑杆，上衣晾晒横杆和长裤晾晒横杆的表面均挂接有衣服撑子，上衣和长裤与衣服撑子挂接，连接支撑杆的表面套接有若干个圆球形空心上衣滴漏体，连接支撑杆从每一个圆球形空心上衣滴漏体的球心处贯穿，圆球形空心上衣滴漏体的表面与连接支撑杆的表面通过电焊固定连接，圆球形空心上衣滴漏体的表面设置有连接口，连接口的内壁与空心伸缩支撑板的表面滑动连接，空心伸缩支撑板的表面与梯形裤管搭接体的表面通过电焊固定连接，圆球形空心上衣滴漏体的下表面焊接有连接块，连接块的表面与半球形集水板的内壁焊接，风力机箱的表面与交叉支撑杆的表面锁接，风力机箱的表面套接有负压吸风管，负压吸风管远离风力机箱的一端贯穿半球形积水板和圆球形空心上衣滴漏体的表面并延伸至圆球形空心上衣滴漏体的内部。
优选的，所述交叉支撑杆的数量为四个，每两个交叉支撑杆为一对且相互交叉，两对交叉支撑杆以连接支撑杆表面的中线为对称线呈对称分布，交叉支撑杆的底部呈圆弧形状，交叉支撑杆的表面粘接有防滑垫。
优选的，所述长裤晾晒横杆的数量为两个，两个长裤晾晒横杆以连接支撑杆的轴线为对称线呈对称分布。
优选的，所述上衣晾晒横杆始终位于连接支撑杆的正上方，上衣晾晒横杆位于两个长裤晾晒横杆之间。
优选的，所述半球形积水板的表面设置有贯穿口，贯穿口的内壁套接有密封圈，密封圈的内壁与负压吸风管的表面套接，半球形集水板的底部中心位置开设有排水口，排水口的内壁螺纹连接有密封螺栓。
优选的，所述圆球形空心上衣滴漏体的表面开设有若干个球面搭接隔杆，搭接隔杆的表面呈圆弧形状，圆球形空心上衣滴漏体的内壁焊接有防水圆环体，防水圆环体的表面焊接有支撑块，支撑块的表面焊接有弧形隔水板，圆球形空心上衣滴漏体的表面设置有若干个第一吸风口，弧形隔水板位于负压吸风管的正上方，弧形隔水板位于连接支撑杆的下方。
优选的，所述空心伸缩支撑板的表面焊接有限位块，限位块位于圆球形空心上衣滴漏体的内部，空心伸缩支撑板的表面开设有漏水槽，空心伸缩支撑板的数量是圆球形空心上衣滴漏体数量的两倍，每个圆球形空心上衣滴漏体上都设置有两个空心伸缩支撑板，且这两个空心伸缩支撑板以圆球形空心上衣滴漏体表面的中线为对称线呈对称分布，每一个空心伸缩支撑板上都设置有两个梯形裤管搭接体。
优选的，所述梯形裤管搭接体的表面呈梯形状，梯形裤管搭接体的表面焊接有斜面搭接杆，梯形裤管搭接体的表面开设有若干个第二吸风口。
优选的，所述风力机箱的内部焊接有风力支撑杆，风力支撑杆的表面设置有风扇，风力机箱的表面开设有吹风口。
(三)有益效果
(1)本发明在使用时将上衣通过衣服撑子挂在上衣晾晒横杆上，将底部衣摆展开搭在圆球形空心上衣滴漏体的表面，使得衣服将圆球形空心上衣滴漏体包在上衣的内部,同理，将长裤的裤筒包盖在梯形裤管搭接体上，未通电的情况下，上衣和长裤上的水会从衣物的底部分别流到圆球形空心上衣滴漏体和梯形裤管搭接体的表面，水分会沿着圆球形空心上衣滴漏体和梯形裤管搭接体的表面以及内壁面向下流动，直到通过圆球形空心上衣滴漏体最下方的第一吸风口进入到半球形集水板的内壁上，避免的积水流在地面上，若是通电的话，风扇会产生风力，圆球形空心上衣滴漏体和梯形裤管搭接体将衣物撑开，方便空气流动，加速气体循环，有益于快速风干衣物，而且是可以将衣物单独吸风风干。
(2)本发明通过设置圆球形空心上衣滴漏体的表面呈球形，一方面，球形可以将上衣撑开，方便空气的流通，另一方面，球面从上向下逐渐变宽，上衣的衣摆可以贴附在球面上，衣摆的水分可以沿着球面流动，设置梯形裤管搭接体的表面呈梯形状，主要是与库管相适应，原理和效果与球面相同。
(3)本发明设置两个长裤晾晒横杆和一个上衣晾晒横杆,一方面，可以将上衣和长裤分开晾晒，另一方面，由于具有单独衣物负压吸风的效果，可以将衣物晾晒的紧密些，可以晾晒较多的衣物。
(4)本发明通过设置球面搭接隔杆和斜面搭接杆,一方面，球面搭接隔杆和斜面搭接杆可以将衣物与圆球形空心上衣滴漏体和梯形裤管搭接体隔开一小段距离，方便空气的流通，另一方面，在通风的时候，衣物在有限的间隙里可以微微摆动，避免衣物褶皱。
(5)本发明通过设置防水圆环体和弧形隔水板，防水圆环体和弧形隔水板可以阻挡有水在风力的作用下进入到负压吸风管的内部，同时，防水圆环体和弧形隔水板可以将水导向正确的方向，通过圆球形空心上衣滴漏体底部的第一吸风口流出去。
(6)本发明通过设置铰接支撑杆，第一方面，铰接支撑杆可以起到支撑上衣晾晒横杆的作用，第二可以通过调节交叉支撑杆两端之间的距离来调节上衣晾晒横杆的高度，可以调节上衣与圆球形空心上衣滴漏体的接触面，第三方面，铰接支撑杆起到连接和限制交叉支撑杆之间的位置距离，方便晾衣架的折叠与展开。
附图说明

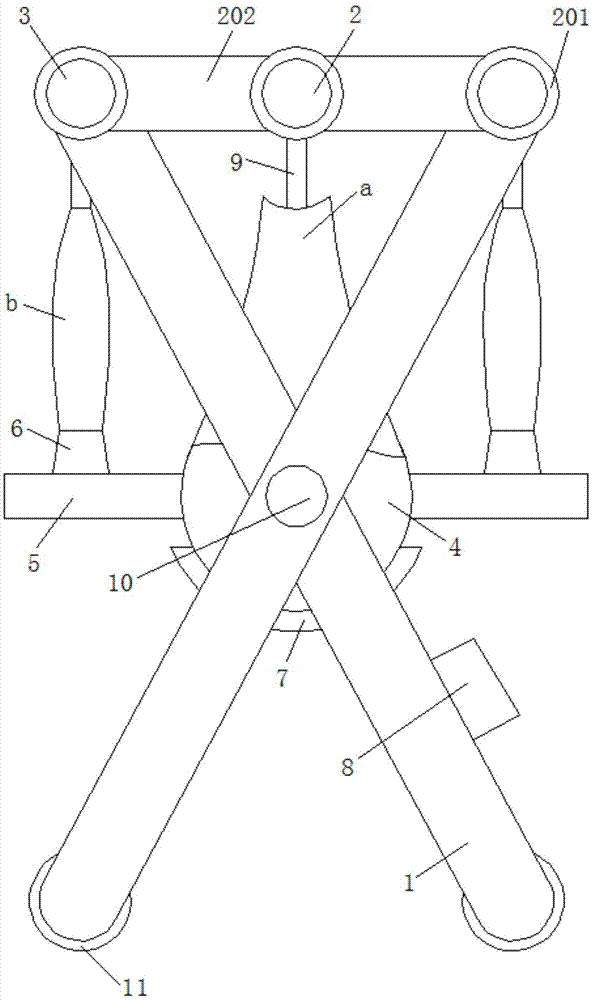

图1为本发明结构示意图；
图2为本发明圆球形空心上衣滴漏体结构剖视图；
图3为本发明空心伸缩支撑板结构侧视图；
图4为本发明球面搭接隔杆结构侧视图；
图5为本发明风力机箱结构剖视图；
图6为本发明防水圆环体结构俯视图。
其中，1交叉支撑杆、2上衣晾晒横杆、201圆环、202铰接支撑杆、3长裤晾晒横杆、4圆球形空心上衣滴漏体、401连接口、402连接块、403球面搭接隔杆、404防水圆环体、405支撑块、406弧形隔水板、407第一吸风口、5空心伸缩支撑板、501限位块、502漏水槽、6梯形裤管搭接体、601斜面搭接杆、602第二吸风口、7半球形集水板、701贯穿口、702密封圈、703排水口、704密封螺栓、8风力机箱、801负压吸风管、802风力支撑杆、803风扇、804吹风口、9衣服撑子、10连接支撑杆、11防滑垫、a上衣、b长裤。
具体实施方式
下面将结合本发明的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
如图1-6所示，本发明实施例提供一种家用曲面贴附防滴漏的晾衣架，其结构包括交叉支撑杆1、上衣晾晒横杆2、长裤晾晒横杆3、若干个圆球形空心上衣滴漏体4、空心伸缩支撑板5、梯形裤管搭接体6、半球形集水板7、风力机箱8、衣服撑子9、连接支撑杆10、防滑垫11、上衣a和长裤b，防滑垫11可以起到防滑的作用，在调节过程中可以避免晾衣杆整体的滑动，交叉支撑杆1的数量为四个，每两个交叉支撑杆1为一对且相互交叉，两对交叉支撑杆1以连接支撑杆10表面的中线为对称线呈对称分布，交叉支撑杆1的底部呈圆弧形状，交叉支撑杆1的表面粘接有防滑垫11，长裤晾晒横杆3的数量为两个，两个长裤晾晒横杆3以连接支撑杆10的轴线为对称线呈对称分布，上衣晾晒横杆2始终位于连接支撑杆10的正上方，上衣晾晒横杆2位于两个长裤晾晒横杆3之间，交叉支撑杆1的表面与连接支撑杆10的表面转动连接，交叉支撑杆1的表面设置有圆孔，圆孔的内壁与长裤晾晒横杆3的表面套接，长裤晾晒横杆3的表面和上衣晾晒横杆2的表面均转动连接有圆环201，圆环201的表面焊接有铰接支撑杆202，上衣晾晒横杆2和长裤晾晒横杆3的表面均挂接有衣服撑子9，上衣a和长裤b与衣服撑子9挂接，连接支撑杆10的表面套接有若干个圆球形空心上衣滴漏体4，连接支撑杆10从每一个圆球形空心上衣滴漏体4的球心处贯穿，圆球形空心上衣滴漏体4的表面与连接支撑杆10的表面通过电焊固定连接，圆球形空心上衣滴漏体4的表面设置有连接口401，连接口401的内壁与空心伸缩支撑板5的表面滑动连接，空心伸缩支撑板5的表面与梯形裤管搭接体6的表面通过电焊固定连接，圆球形空心上衣滴漏体4的下表面焊接有连接块402，连接块402的表面与半球形集水板7的内壁焊接，风力机箱8的表面与交叉支撑杆1的表面锁接，风力机箱8的表面套接有负压吸风管801，负压吸风管801远离风力机箱8的一端贯穿半球形积水板7和圆球形空心上衣滴漏体4的表面并延伸至圆球形空心上衣滴漏体4的内部，风力机箱8的内部焊接有风力支撑杆802，风力支撑杆802的表面设置有风扇803，风力机箱8的表面开设有吹风口804，圆球形空心上衣滴漏体4的表面开设有若干个球面搭接隔杆403，搭接隔杆403的表面呈圆弧形状，圆球形空心上衣滴漏体4的内壁焊接有防水圆环体404，防水圆环体404的表面焊接有支撑块405，支撑块405的表面焊接有弧形隔水板406，圆球形空心上衣滴漏体4的表面设置有若干个第一吸风口407，弧形隔水板406位于负压吸风管801的正上方，弧形隔水板406位于连接支撑杆10的下方，空心伸缩支撑板5的表面焊接有限位块501，限位块501位于圆球形空心上衣滴漏体4的内部，空心伸缩支撑板5的表面开设有漏水槽502，空心伸缩支撑板5的数量是圆球形空心上衣滴漏体4数量的两倍，每个圆球形空心上衣滴漏体4上都设置有两个空心伸缩支撑板5，且这两个空心伸缩支撑板5以圆球形空心上衣滴漏体4表面的中线为对称线呈对称分布，每一个空心伸缩支撑板5上都设置有两个梯形裤管搭接体6，梯形裤管搭接体6的表面呈梯形状，梯形裤管搭接体6的表面焊接有斜面搭接杆601，梯形裤管搭接体6的表面开设有若干个第二吸风口602，半球形积水板7的表面设置有贯穿口701，贯穿口701的内壁套接有密封圈702，密封圈702的内壁与负压吸风管801的表面套接，半球形集水板7的底部中心位置开设有排水口703，排水口703的内壁螺纹连接有密封螺栓704。
使用时，将晾衣架撑开，将上衣a和长裤b分别挂在上衣晾晒横杆2和长裤晾晒横杆3上的衣服撑子9上，然后调节交叉支撑杆1之间的距离，使得上衣a的衣摆贴附在圆球形空心上衣滴漏体4的表面，将长裤b的裤筒包盖在梯形裤管搭接体6上，可以选择启动或者不启动风扇803，上衣a和长裤b上的水会从衣物的底部分别流到圆球形空心上衣滴漏体4和梯形裤管搭接体6的表面，水分会沿着圆球形空心上衣滴漏体4和梯形裤管搭接体6的表面以及内壁面向下流动，直到通过圆球形空心上衣滴漏体4最下方的第一吸风口407进入到半球形集水板7的内壁上，当需要快速风干衣服时，连接电源，启动风扇803，风扇803会产生风力，风力在被撑开的衣服内部流通，当不需要晾晒衣物时，可以折叠晾衣架，将交叉支撑杆1相互靠拢，从而完成了整个家用曲面贴附防滴漏的晾衣架的使用过程。
