技术领域
本发明属于电子设备配套技术领域，更具体地说，特别涉及一种用于电子PS4silm及电子PS4PRO的外接设备。
背景技术
PS4是PlayStation4的简称，PlayStation4是索尼电脑娱乐公司推出的家用游戏机。是PlayStation游戏机系列的第四代游戏主机，同时也属于第八世代游戏主机，采用AMDJaguar8core处理器，其中PlayStation4目前主流的两种机型分别为PlayStation4silm和PlayStation4PRO。
现有的游戏机市场受智能手机等设备的冲击，掌机市场持续低迷，其中PSV(PlayStationVITA)因自身性能不足和平台游戏不足的问题，市场占有率逐年降低，且对应，并且下一世代的主机NS(NINTENDOSWITCH)，兼顾了便携和性能，将掌机与主机融合在一起，并且NS为了向性能妥协选择了做的更大，从而提供了主机掌机结合化的游戏机演变思路，同时三大平台现有的游戏部分为平台独占，因此在下一世代游戏机大规模上市之前，PS4的存在一定的便携需求。
如申请号201721112496.7的一种PS4游戏机便携式一体显示设备，本发明公开了一种PS4游戏机便携式一体显示设备，该设备包括屏幕、与所述屏幕铰接的壳体，且所述屏幕可覆盖在所述壳体上方，所述壳体中设置有PS4主机、功放板、屏幕驱动板、屏幕驱动按键、PS4内置电源、功放板内置电源和喇叭，所述屏幕和PS4主机与PS4内置电源电连接，所述PS4主机通过屏幕驱动板与所述屏幕信号连接，所述功放板内置电源与所述PS4内置电源电连接，所述功放板内置电源与所述功放板电连接，所述功放板与所述喇叭信号连接。本发明提供的PS4游戏机便携式一体显示设备不改变PS4主机结构，且具有方便携带和一体化的优点。
基于上述，本发明人发现，现有的PS4在使用时往往需要搭配较大且不便携的屏幕，不具备便携使用的能力，已有的PS4用小型屏幕，只解决了屏幕小型化问题，不具备对PS4整体进行便携优化的能力。
于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种用于电子PS4silm及电子PS4PRO的外接设备，以期达到更具有更加实用价值性的目的。
发明内容
为了解决上述技术问题，本发明提供一种用于电子PS4silm及电子PS4PRO的外接设备，以解决现有的PS4在使用时往往需要搭配较大且不便携的屏幕，不具备便携使用的能力的问题。
本发明一种用于电子PS4silm及电子PS4PRO的外接设备的目的与功效，由以下具体技术手段所达成：
一种用于电子PS4silm及电子PS4PRO的外接设备，包括壳体，触控式显示屏，卡槽，抬升杆，散热壁，后置接口组，内置电池，侧翼保护版和减震板；所述壳体顶端表面通过转轴连接并安装触控式显示屏，所述壳体内部正中心开设有卡槽，所述卡槽底端两侧安装有散热壁，所述壳体内部两侧安装有散热壁，所述壳体后端开口，且开口处安装有4个后置接口组，所述壳体内部底端安装有内置电池，所述内置电池底端安装有减震板，所述壳体两侧内部安装有减震板，所述壳体前端面板开设有凹槽，且壳体上表面边缘安装并固定安装有侧翼保护版。
进一步的，所述壳体采用两段式设计，与PS4及相同的平行四边形侧边设计，且壳体中间开有缝隙。
进一步的，所述触控式显示屏形状尺寸与壳体上表面一致，且触控式显示屏前端与壳体的接缝处开设有凹槽，触控式显示屏背面面板前端为弧形。
进一步的，所述卡槽内部与PS4silm及PS4Pro后面板倾斜角度一致，在抬升杆处于收纳状态时，卡槽内部形状与PS4silm一致，在抬升杆处于伸展状态时，卡槽内部形状与PS4Pro一致，且卡槽内对应PS4边角处内部设有护垫；所述抬升杆可将壳体两边抬升4.5cm。
进一步的，所述散热壁设有蜂窝装散热孔，且散热壁为铜质面板。
进一步的，所述.后置接口组共有四个，均可以安装和拆卸，分别对应PS4后面面板的四组接口，其中接口1与触控式显示屏相连接，且接口1为HDMI接口，另外三组接口分别为音频光缆转USB接口，LAN转USB和USB转TYPE-C接口。
进一步的，所述内置电池为两块，均呈L型，且沿1底面中轴对称，内置电池后端有供电接口，且有供电线缆，供电线缆接口与PS4供电接口一致。
进一步的，所述减震板采用两端“L”型减震版设计，且减震板内部填充海绵；所述减震板以壳体底面中心线为对称轴对称，且两块减震板中间存在一个“凸”型缝隙，且“凸”型缝隙内安装有第二散热板；所述第二散热板采用与散热壁相同的散热结构。
与现有技术相比，本发明具有如下有益效果：
1.壳体和卡槽的设置，解决了现有的PS4在使用时往往需要搭配较大且不便携的屏幕，不具备便携使用的能力的问题，壳体采用两段式设计，与PS4及相同的平行四边形侧边设计，且壳体中间开有缝隙，与PS4形状吻合可以使壳体体积做的更小，更加便携，开有缝隙便于抬升杆进行变形和散热壁进行散热，卡槽内部形状与PS4silm一致，在抬升杆处于伸展状态时，卡槽内部形状与PS4Pro一致，且卡槽内对应PS4边角处内部设有护垫；所述抬升杆可将壳体两边抬升.cm，便于适配PS4和PS4Pro，收缩形态适应PS4，伸展形态适应PS4Pro，抬升杆使两种形态直接更加方便的来回切换，适应性更强，同时卡槽内部护垫能够更好的保护PS4。
2.后置接口组的设置，解决了现有的PS4在使用时往往需要搭配较大且不便携的屏幕，不具备便携使用的能力的问题，通过将PS4后端的接口统一转接成USB，USB接口最为常见，在便携使用时，如果需要接入后端面板同时缺少需要接口型号的线缆的话，可以使用后置接口组进行方便的转接，同时后置接口组可以随意组装拆卸，更加方便灵活，在一定程度上能够保证便携使用时，接口转换的需求。
3.触控式显示屏的设置，解决了现有的PS4在使用时往往需要搭配较大且不便携的屏幕，不具备便携使用的能力的问题，触控式显示屏背面面板前端为弧形，屏幕的设置，满足了PS4使用的基本需求，将屏幕集成在壳体上，避免了单独携带屏幕产生的不便，使PS4具备了一定的便携性，可以对掌机进行一定程度的替代，同时也将PS4的使用时需要的面积做的更小。
4.散热壁的设置，PS4运行时会产生大量热量，热量积聚会对PS4的机能造成损伤，从而影响PS4的使用寿命，通过安装铜制的散热壁，将PS4运行时产生的热量及时传导出去，保证在使用本设备时PS4平稳运行。
5.内置电池的设置，内置电池后端有供电接口，且有供电线缆，供电线缆接口与PS4供电接口一致，内置电池L型的设计有利于保持电池容量，减小电池体积，可以实现一定程度的独立供电。
附图说明

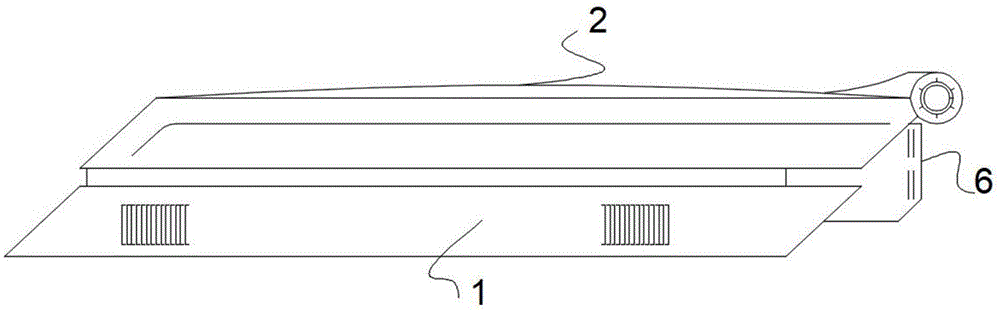

图1是本发明的侧视结构示意图。
图2是本发明的触控式显示屏展开及后置接口组拆卸结构示意图。
图3是本发明的抬升杆和散热壁展开结构示意图。
图4是本发明的内部结构示意图。
图5是本发明的内置电池内部结构示意图。
图6是本发明的减震板内部结构示意图。
图7是本发明的后置接口组结构示意图。
图8是本发明的俯视结构示意图。
图中，部件名称与附图编号的对应关系为：
1-壳体，2-触控式显示屏，3-卡槽，4-抬升杆，5-散热壁，6-后置接口组，7-内置电池，8-侧翼保护版，9-减震板，701-供电线缆，901-第二散热板。
具体实施方式
下面结合附图和实施例对本发明的实施方式作进一步详细描述。以下实施例用于说明本发明，但不能用来限制本发明的范围。
在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
实施例：
如附图1至附图8所示：
本发明提供一种用于电子PS4silm及电子PS4PRO的外接设备，包括1、壳体1，触控式显示屏2，卡槽3，抬升杆4，散热壁5，后置接口组6，内置电池7，侧翼保护版8和减震板9；所述壳体1顶端表面通过转轴连接并安装触控式显示屏2，所述壳体1内部正中心开设有卡槽3，所述卡槽3底端两侧安装有散热壁5，所述壳体1内部两侧安装有散热壁5，所述壳体1后端开口，且开口处安装有4个后置接口组6，所述壳体1内部底端安装有内置电池7，所述内置电池7底端安装有减震板9，所述壳体1两侧内部安装有减震板9，所述壳体1前端面板开设有凹槽，且壳体1上表面边缘安装并固定安装有侧翼保护版8。
其中，所述壳体采用两段式设计，与PS4及相同的平行四边形侧边设计，且壳体1中间开有缝隙，与PS4形状吻合可以使壳体1体积做的更小，更加便携，开有缝隙便于抬升杆进行变形和散热壁5进行散热。
其中，所述触控式显示屏2形状尺寸与壳体上表面一致，且触控式显示屏2前端与壳体的接缝处开设有凹槽，触控式显示屏2背面面板前端为弧形，屏幕的设置，满足了PS4使用的基本需求，将屏幕集成在壳体1上，避免了单独携带屏幕产生的不便，使PS4具备了一定的便携性，可以对掌机进行一定程度的替代，同时也将PS4的使用时需要的面积做的更小。
其中，所述卡槽3内部与PS4silm及PS4Pro后面板倾斜角度一致，在抬升杆4处于收纳状态时，卡槽3内部形状与PS4silm一致，在抬升杆4处于伸展状态时，卡槽3内部形状与PS4Pro一致，且卡槽3内对应PS4边角处内部设有护垫；所述抬升杆4可将壳体两边抬升4.5cm，便于适配PS4和PS4Pro，收缩形态适应PS4，伸展形态适应PS4Pro，抬升杆4使两种形态直接更加方便的来回切换，适应性更强，同时卡槽内部护垫能够更好的保护PS4。
其中，所述散热壁5设有蜂窝装散热孔，且散热壁5为铜质面板，PS4运行时会产生大量热量，热量积聚会对PS4的机能造成损伤，从而影响PS4的使用寿命，通过安装铜制的散热壁5，将PS4运行时产生的热量及时传导出去，保证在使用本设备时PS4平稳运行。
其中，所述.后置接口组6共有四个，均可以安装和拆卸，分别对应PS4后面面板的四组接口，其中接口1与触控式显示屏相连接，且接口1为HDMI接口，另外三组接口分别为音频光缆转USB接口，LAN转USB和USB转TYPE-C接口，通过将PS4后端的接口统一转接成USB，USB接口最为常见，在便携使用时，如果需要接入后端面板同时缺少需要接口型号的线缆的话，可以使用后置接口组6进行方便的转接，同时后置接口组6可以随意组装拆卸，更加方便灵活，在一定程度上能够保证便携使用时，接口转换的需求。
其中，所述内置电池7为两块，均呈L型，且沿1底面中轴对称，内置电池7后端有供电接口，且有供电线缆701，供电线缆接口与PS4供电接口一致，内置电池7L型的设计有利于保持电池容量，减小电池体积，可以实现一定程度的独立供电。
其中，所述减震板9采用两端“L”型减震版设计，且减震板9内部填充海绵；所述减震板9以壳体1底面中心线为对称轴对称，且两块减震板9中间存在一个“凸”型缝隙，且“凸”型缝隙内安装有第二散热板901；所述第二散热板901采用与散热壁5相同的散热结构，减震板9采用两端“L”型与电池7L型相对应，通过减震板9的设置，提高设备运行稳定性，使设备更加使用便携使用带来的颠簸。
本实施例的具体使用方式与作用：
本发明中，使用时，首先将PS4SILM或PS4PRO通过卡槽3和抬升杆4固定并安装在设备内部，确保散热壁5在PS4两侧，然后根据需要对后置接口组6进行安装，然后通过充电线和HDMI线连接内置电池7和触控式显示屏2，需要时，可以使内置电池7接入电源，进行更为持久的供电。
本发明的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本发明限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本发明的原理和实际应用，并且使本领域的普通技术人员能够理解本发明从而设计适于特定用途的带有各种修改的各种实施例。
