技术领域
本发明属于物流容器领域，更具体地说，尤其是涉及到一种便于放置防易碎品受损的物流容器。
背景技术
其目前的物流越来越发达，所需的量也越来越多，从一开始单纯的一个装置箱，到后面加个轮子能够移动，使其一步一步的变得更为实用。
基于上述本发明人发现，现有的物流容器主要存在以下几点不足，比如：
1.其目前的物流容器，装置的物体都不一样，其体型与大小也不一样，有些对于容器较小的物体放置进去较为容易，如若与箱体大小完全一致，且是易碎品，其较难将其徒手放入，且不能直接从箱口丢入，这样物品极容易被损坏。
2.其易碎的物体放置进去后，两侧的移动板在一开始被撑开，如若直接回位，或者弹回的话，较容易使其内部的物体受到冲击力或者撞击，还是会受到损坏。
因此需要提出一种便于放置防易碎品受损的物流容器
发明内容
为了解决上述技术如若跟物流容器一样大小且是易碎品放置进去，不能完全将其徒手放入，也不能将其从箱口丢入，容易造成其的损坏，如若两侧的移动板被撑开将其物体安全放入时，较容易出现弹回或者快速回位让其内部的物体再次受到震动或者撞击的损坏的问题。
本发明一种便于放置防易碎品受损的物流容器的目的与功效，由以下具体技术手段所达成：
其结构包括防护盖、防护层、受力移动板、限位板、辅助转轴。
所述防护层后表面贴合于防护盖外表面，所述受力移动板设有两个且对称分布，所述辅助转轴贯穿于防护盖与左方的限位板顶端内部且铰链连接。
所述受力移动板包括手肘受力装置、半封闭滑道、受压滑动块、衔接输气管、气压回位装置、置物格，所述手肘受力装置设有两个且位于置物格左右两端，所述受压滑动块嵌入于半封闭滑道内槽且活动连接，所述衔接输气管贯穿于半封闭滑道左侧偏底端，所述气压回位装置安装于置物格内部底端且位于正中间。
作为本发明的进一步改进，所述气压回位装置包括受力转轴、气压杆、半封闭转体、气压封闭推动块，所述受力转轴贯穿于气压杆右端且间隙配合，所述气压杆远离受力转轴的一端嵌入安装有半封闭转体且间隙配合，所述半封闭转体安装于右端的气压封闭推动块右端内部，所述气压杆呈半弧形结构，所述气压封闭推动块呈半弧形软体，顺着外界限位的形状而改变其自身的形状。
作为本发明的进一步改进，所述气压封闭推动块包括气压囊、气压衔接口、封闭气压格、橡胶封闭层，所述气压囊顶端与气压衔接口相连接且相互接通，所述气压衔接口远离气压囊的反向贯穿于封闭气压格内部，所述橡胶封闭层设有两个且位于封闭气压格内部，所述封闭气压格呈半弧形封闭道，所述气压囊为不透气封闭材质，所述橡胶封闭层呈橡胶材质并且贴附于封闭气压格内壁。
作为本发明的进一步改进，所述手肘受力装置包括中心轴衔接块、辅助滚体、限位滑道、受力轴、手肘放置体，所述中心轴衔接块左端与受力轴右端相焊接且位于同一轴心上，所述辅助滚体嵌入于限位滑道内槽且活动连接，所述手肘放置体底端焊接于受力轴外表面，所述手肘放置体为符合手肘形状的弧形结构，所述辅助滚体呈圆球体结构。
作为本发明的进一步改进，所述受力轴包括固定块、衔接环、吸附条、软体封闭层，所述固定块右端与左端的软体封闭层左侧相贴合，所述衔接环外圈安装有吸附条且活动连接，所述吸附条位于两个软体封闭层之间，所述固定块呈T型结构。
与现有技术相比，本发明具有如下有益效果：
1.能够在遇到同等大小的物体时，通过手肘的力将其手肘放置体往下按压，使得其整个手肘受力装置往两侧移动，使其能够徒手的将其物体放入。
2.其手肘受力装置往下按压时，会将其气压杆往内挤压，将其封闭气压格内的气压推至气压囊内，其按压的力消失后，由气压囊在将其气压缓慢的释放，使其手肘受力装置归位。
附图说明

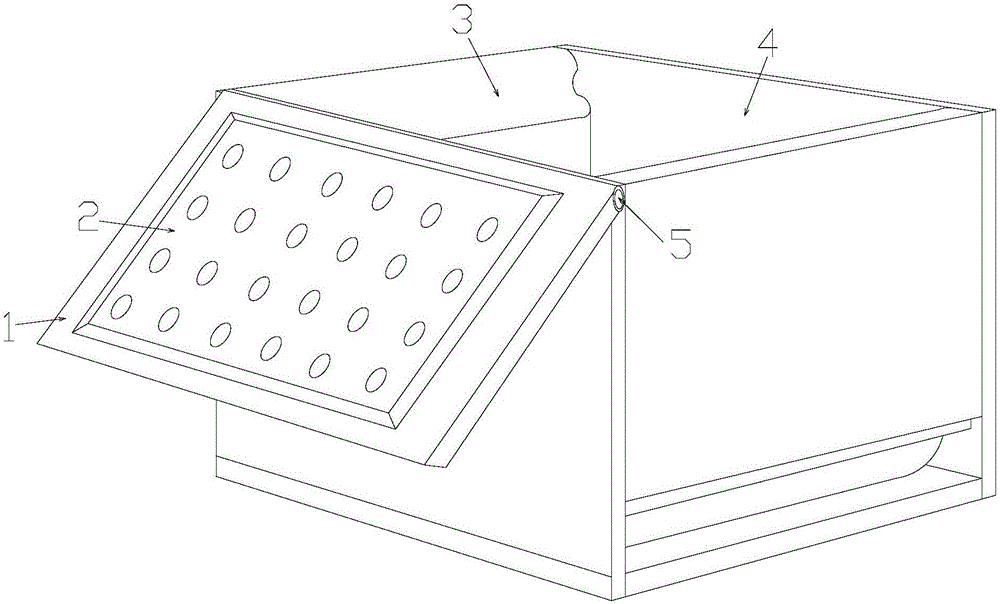

图1为本发明一种便于放置防易碎品受损的物流容器的结构示意图。
图2为本发明一种受力移动板的正视内部结构示意图。
图3为本发明一种气压回位装置的正视内部结构示意图。
图4为本发明一种气压封闭推动块的正视内部结构示意图。
图5为本发明一种手肘受力装置的侧视内部结构示意图。
图6为本发明一种受力轴的正视内部结构示意图。
图中：防护盖-1、防护层-2、受力移动板-3、限位板-4、辅助转轴-5、手肘受力装置-31、半封闭滑道-32、受压滑动块-33、衔接输气管-34、气压回位装置-35、置物格-36、受力转轴-351、气压杆-352、半封闭转体-353、气压封闭推动块-354、气压囊-3541、气压衔接口-3542、封闭气压格-3543、橡胶封闭层-3544、中心轴衔接块-311、辅助滚体-312、限位滑道-313、受力轴-314、手肘放置体-315、固定块-3141、衔接环-3142、吸附条-3143、软体封闭层-3144。
具体实施方式
以下结合附图对本发明做进一步描述：
实施例：
如附图1至附图6所示：
本发明提供一种便于放置防易碎品受损的物流容器，其结构包括防护盖1、防护层2、受力移动板3、限位板4、辅助转轴5。
所述防护层2后表面贴合于防护盖1外表面，所述受力移动板3设有两个且对称分布，所述辅助转轴5贯穿于防护盖1与左方的限位板4顶端内部且铰链连接。
所述受力移动板3包括手肘受力装置31、半封闭滑道32、受压滑动块33、衔接输气管34、气压回位装置35、置物格36，所述手肘受力装置31设有两个且位于置物格36左右两端，所述受压滑动块33嵌入于半封闭滑道32内槽且活动连接，所述衔接输气管34贯穿于半封闭滑道32左侧偏底端，所述气压回位装置35安装于置物格36内部底端且位于正中间。
其中，所述气压回位装置35包括受力转轴351、气压杆352、半封闭转体353、气压封闭推动块354，所述受力转轴351贯穿于气压杆352右端且间隙配合，所述气压杆352远离受力转轴351的一端嵌入安装有半封闭转体353且间隙配合，所述半封闭转体353安装于右端的气压封闭推动块354右端内部，所述气压杆352呈半弧形结构，所述气压封闭推动块354呈半弧形软体，顺着外界限位的形状而改变其自身的形状，所述气压杆352能够通过其旋转的力推动半封闭转体353移动，其能够限制移动的长度，使其不会过度的移动，所述气压封闭推动块354有点吸附力，但是不需很大的力就能将其推动，其能够在无力的情况下，静止吸住，且封闭性较好。
其中，所述气压封闭推动块354包括气压囊3541、气压衔接口3542、封闭气压格3543、橡胶封闭层3544，所述气压囊3541顶端与气压衔接口3542相连接且相互接通，所述气压衔接口3542远离气压囊3541的反向贯穿于封闭气压格3543内部，所述橡胶封闭层3544设有两个且位于封闭气压格3543内部，所述封闭气压格3543呈半弧形封闭道，所述气压囊3541为不透气封闭材质，所述橡胶封闭层3544呈橡胶材质并且贴附于封闭气压格3543内壁，所述气压囊3541原本是合并状，内部无气压，在气压进入时便被撑开，失去阻力时，能够将其内部的气压挤出，使其恢复成原本的样子，所述封闭气压格3543内部的气压的活动空间只有其封闭气压格3543与气压囊3541，辅助外界的装置回位。
其中，所述手肘受力装置31包括中心轴衔接块311、辅助滚体312、限位滑道313、受力轴314、手肘放置体315，所述中心轴衔接块311左端与受力轴314右端相焊接且位于同一轴心上，所述辅助滚体312嵌入于限位滑道313内槽且活动连接，所述手肘放置体315底端焊接于受力轴314外表面，所述手肘放置体315为符合手肘形状的弧形结构，所述辅助滚体312呈圆球体结构，所述手肘放置体315外观通过手肘的形状去设计，能够使其使用者使用更为舒适，所述限位滑道313内部设有气压，通过其辅助滚体312的移动挤压，将其挤出，辅助其他装置移动，所述受力轴314能够让其手肘放置体315顺着使用者舒适的方向移动，且不影响其效果。
其中，所述受力轴314包括固定块3141、衔接环3142、吸附条3143、软体封闭层3144，所述固定块3141右端与左端的软体封闭层3144左侧相贴合，所述衔接环3142外圈安装有吸附条3143且活动连接，所述吸附条3143位于两个软体封闭层3144之间，所述固定块3141呈T型结构，所述吸附条3143如若没有阻挡物便会立即吸合在一起，使其内部的气体不会泄露，所述软体封闭层3144为软体是为了配合吸附条3143移动，主要有吸附条3143来控制其贴合，所述衔接环3142顺着吸附条3143内壁移动，其吸附条3143贴附于衔接环3142外表面。
本实施例的具体使用方式与作用：
本发明中，需将其物体放入内部时将其易碎的物体抱住，由手肘将其手肘放置体315往下按，由辅助滚体312辅助其移动且将其限位滑道313内部的气体通过衔接输气管34挤入半封闭滑道32内，使得受压滑动块33受力，往上移动，其手肘受力装置31将跟着其外界的力，往一侧偏动，其偏动的过程中将通过受力转轴351对其气压杆352进行推动，使得气压封闭推动块354受力，将其封闭气压格3543内部的气压推送至气压囊3541内，其物体放置好时，外界的力将失去，其气压囊3541将失去阻力将气压反推回封闭气压格3543内，使得气压杆352带动手肘受力装置31缓慢回位。
利用本发明所述技术方案，或本领域的技术人员在本发明技术方案的启发下，设计出类似的技术方案，而达到上述技术效果的，均是落入本发明的保护范围。
