技术领域
本发明涉及一种装修行业技术领域，尤其涉及一种装修用腻子墙面打磨设备。
背景技术
装修又称装潢或装饰。是指在一定区域和范围内进行的，包括水电施工、墙体、地板、天花板、景观等所实现的，依据一定设计理念和美观规则形成的一整套施工方案和设计方案。
腻子是平整墙体表面的一种装饰性质的材料，是一种厚浆状涂料，是涂料粉刷前必不可少的一种产品。涂施于底漆上或直接涂施于物体上，用以清除被涂物表面上高低不平的缺陷。
腻子墙面在施工时需要对其表面进行磨平，然后上漆，目前对墙面打磨通常通过人工用砂板进行打磨，人工打磨存在效率低下、打磨时产生粉尘容易危害人们身体健康的缺点，因此亟需研发一种打磨效率好，能够对粉尘进行收集，避免施工人员健康受到危害的装修用腻子墙面打磨设备。
发明内容
(1)要解决的技术问题
本发明为了克服人工打磨存在效率低下、打磨时产生粉尘容易危害人们身体健康的的缺点，本发明要解决的技术问题是提供一种打磨效率好，能够对粉尘进行收集，避免施工人员健康受到危害的装修用腻子墙面打磨设备。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种装修用腻子墙面打磨设备，包括有底板、车轮、升降装置、支架、上滑杆、滑套、紧固螺栓、打磨装置和移动板，底板的底部安装有车轮，底板顶部安装有升降装置，升降装置顶部的左右两侧均连接有支架，左右两侧的支架顶部之间连接有上滑杆，上滑杆上滑动式地设有滑套，滑套上设有打磨装置和紧固螺栓，打磨装置前侧连接有移动板。
优选地，升降装置包括有第一电机、螺杆、伸缩杆、下滑杆和螺纹套筒，底板顶部的左右两侧均竖直连接有伸缩杆，底板顶部的中间安装有第一电机，第一电机的输出轴上连接有螺杆，左右两根伸缩杆顶部之间连接有下滑杆，下滑杆上也设有滑套，下滑杆的底部中间竖直连接有螺纹套筒，螺纹套筒与螺杆螺纹配合。
优选地，打磨装置包括有连接板、第二电机、凸轮、滑块、滑轨、移动框和移动板，上下两个滑套之间连接有连接板，连接板的前侧中部安装有第二电机，第二电机的输出轴上连接有凸轮，连接板的左右两侧均竖直连接有滑轨，滑轨上滑动式地设有滑块，左右两块滑块之间连接有移动框，凸轮位于移动框内，移动框的前侧连接有移动板。
优选地，还包括有卡紧装置，移动板的上下两侧均设有卡紧装置，卡紧装置包括有n形导杆、导套、卡条和弹簧，移动板的上下两端均连接有n形导杆，n形导杆的左右两侧均连接有导套，左右两个导套之间连接有卡条，卡条与n形导杆之间连接有弹簧，移动板的上下两端均开有与卡条配合的卡槽。
优选地，还包括有吸尘装置，吸尘装置包括有L形连杆、转轴、大皮带轮、吸尘壳体、吸尘辊、小皮带轮、平皮带、软管和收集箱，移动框的左侧下部连接有L形连杆，L形连杆的尾端安装有转轴，转轴上安装有大皮带轮和吸尘辊，吸尘辊位于大皮带轮的前侧，吸尘辊的外侧设有吸尘壳体，吸尘壳体固定在L形连杆上，吸尘壳体的进尘口位于移动板的左下方，底板顶部左侧设有收集箱，吸尘壳体的出尘口与收集箱之间连接有软管，凸轮前侧安装有小皮带轮，小皮带轮与大皮带轮之间连接有平皮带。
优选地，还包括有移动装置，左右两个支架之间连接有移动装置，移动装置包括有电动轮、从动轮和钢丝绳，左侧支架和右侧支架上分别安装有电动轮和从动轮，电动轮和从动轮上绕有钢丝绳，钢丝绳与连接板连接。
优选地，还包括有固定螺栓，n形导杆的中部开有螺纹孔，螺纹孔内设有与其配合的固定螺栓。
优选地，还包括有行程开关，上滑杆下部的左右两侧均安装有行程开关，行程开关与电动轮有线路连接。
优选地，还包括有集尘盒，吸尘壳体的右侧面水平连接有集尘盒。
工作原理：需要对腻子墙面进行打磨时，将本发明移动至墙面旁边，将打磨砂纸固定再打磨装置上，拧紧紧固螺栓，将滑套固定，然后启动升降装置向上升起，待上升到合适位置后，关闭升降装置，使砂纸紧贴墙面，启动打磨装置即可对墙面进行打磨，在打磨时，可推动本发明，通过车轮进行移动，对墙面不同部位进行打磨。升降装置可以调整墙面打磨的高度。
因为升降装置包括有第一电机、螺杆、伸缩杆、下滑杆和螺纹套筒，底板顶部的左右两侧均竖直连接有伸缩杆，底板顶部的中间安装有第一电机，第一电机的输出轴上连接有螺杆，左右两根伸缩杆顶部之间连接有下滑杆，下滑杆上也设有滑套，下滑杆的底部中间竖直连接有螺纹套筒，螺纹套筒与螺杆螺纹配合。当需要将打磨装置升起时，启动第一电机顺时针转动，第一电机顺时针转动带动螺杆顺时针转动，螺杆驱动螺纹套筒向上移动，伸缩杆伸长，待上升至合适位置后，关闭第一电机，当需要将打磨装置降下时，启动第一电机逆时针转动即可。
因为打磨装置包括有连接板、第二电机、凸轮、滑块、滑轨、移动框和移动板，上下两个滑套之间连接有连接板，连接板的前侧中部安装有第二电机，第二电机的输出轴上连接有凸轮，连接板的左右两侧均竖直连接有滑轨，滑轨上滑动式地设有滑块，左右两块滑块之间连接有移动框，凸轮位于移动框内，移动框的前侧连接有移动板。将砂纸用双面胶固定再移动板上，砂纸紧贴墙面时，启动第二电机，凸轮转动，凸轮带动移动框上下移动，移动板随之上下移动，如此就能通过砂纸对墙面进行打磨。打磨完成后关闭第二电机。
因为还包括有卡紧装置，移动板的上下两侧均设有卡紧装置，卡紧装置包括有n形导杆、导套、卡条和弹簧，移动板的上下两端均连接有n形导杆，n形导杆的左右两侧均连接有导套，左右两个导套之间连接有卡条，卡条与n形导杆之间连接有弹簧，移动板的上下两端均开有与卡条配合的卡槽。固定砂纸时，将上下两块卡条拉开，把砂纸的上下两端放置移动板的上下两侧，并位于卡槽与卡条之间，松开卡条，在弹簧的作用下卡条卡入卡槽内将砂纸卡紧，如此能使砂纸卡的更紧，避免砂纸在打磨时脱落，当需要更换砂纸时，再次将两块卡条拉卡，如此即可将砂纸取出。
因为还包括有吸尘装置，吸尘装置包括有L形连杆、转轴、大皮带轮、吸尘壳体、吸尘辊、小皮带轮、平皮带、软管和收集箱，移动框的左侧下部连接有L形连杆，L形连杆的尾端安装有转轴，转轴上安装有大皮带轮和吸尘辊，吸尘辊位于大皮带轮的前侧，吸尘辊的外侧设有吸尘壳体，吸尘壳体固定在L形连杆上，吸尘壳体的进尘口位于移动板的左下方，底板顶部左侧设有收集箱，吸尘壳体的出尘口与收集箱之间连接有软管，凸轮前侧安装有小皮带轮，小皮带轮与大皮带轮之间连接有平皮带。凸轮转动时带动小皮带轮转动，小皮带轮转动通过平皮带带动大皮带轮转动，转轴和吸尘辊随之转动，吸尘辊转动能将打磨产生的粉尘吸入吸尘壳体内，并通过软管流入收集箱内进行收集，不仅能够避免打磨粉尘污染环境，还能避免操作人员吸入过多粉尘。
因为还包括有移动装置，左右两个支架之间连接有移动装置，移动装置包括有电动轮、从动轮和钢丝绳，左侧支架和右侧支架上分别安装有电动轮和从动轮，电动轮和从动轮上绕有钢丝绳，钢丝绳与连接板连接。当需要调整移动板的左右位置时，可拧松紧固螺栓，启动电动轮正转或反转，电动轮转动通过钢丝绳拉动连接板移动，如此就能实现移动板左右移动，调整打磨时的左右位置。
因为还包括有固定螺栓，n形导杆的中部开有螺纹孔，螺纹孔内设有与其配合的固定螺栓。当卡条卡住砂纸时，拧紧固定螺栓，固定螺栓抵靠在卡条背面，使卡条将砂纸卡的更紧，进一步避免砂纸脱落的现象出现。
因为还包括有行程开关，上滑杆下部的左右两侧均安装有行程开关，行程开关与电动轮有线路连接。当上方的滑套触碰到左右两侧的任意一个行程开关时，电动轮都将停止工作，如此，限定了上方滑套在上滑杆上移动的行程。
因为还包括有集尘盒，吸尘壳体的右侧面水平连接有集尘盒。集尘盒能收集部分吸尘装置无法吸取的粉尘，提高了粉尘收集的效果。
(3)有益效果
本发明通过升降装置和移动装置能够很好地调整墙面打磨的位置，并且通过打磨装置能够将墙面快速磨平，在打磨时所产生的粉尘又将被吸尘装置吸走，能够对粉尘进行收集，避免施工人员健康受到危害。
附图说明

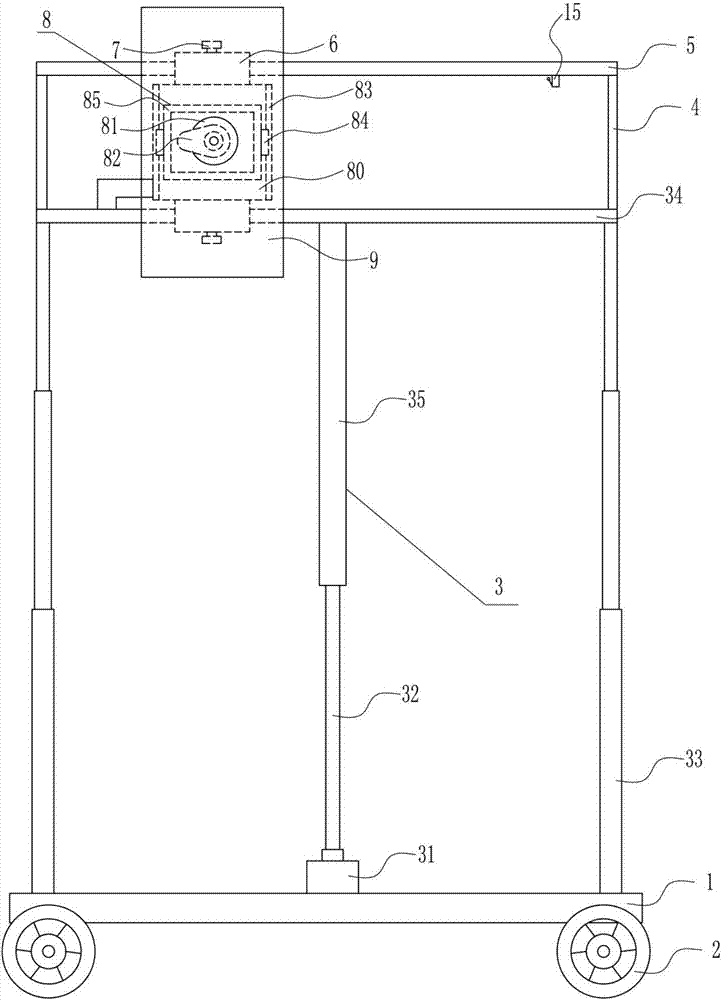

图1为本发明的第一种主视结构示意图。
图2为本发明的部分结构的第一种放大示意图。
图3为本发明的第二种主视结构示意图。
图4为本发明的第三种主视结构示意图。
图5为本发明的部分结构的第二种放大示意图。
附图中的标记为：1-底板，2-车轮，3-升降装置，31-第一电机，32-螺杆，33-伸缩杆，34-下滑杆，35-螺纹套筒，4-支架，5-上滑杆，6-滑套，7-紧固螺栓，8-打磨装置，80-连接板，81-第二电机，82-凸轮，83-滑轨，84-滑块，85-移动框，9-移动板，10-卡紧装置，101-n形导杆，102-导套，103-卡条，104-弹簧，105-卡槽，11-吸尘装置，111-L形连杆，112-转轴，113-大皮带轮，114-吸尘壳体，115-吸尘辊，116-小皮带轮，117-平皮带，118-软管，119-收集箱，12-移动装置，121-电动轮，122-从动轮，123-钢丝绳，13-螺纹孔，14-固定螺栓，15-行程开关，16-集尘盒。
具体实施方式
下面结合附图和实施例对本发明作进一步的说明。
实施例1
一种装修用腻子墙面打磨设备，如图1-5所示，包括有底板1、车轮2、升降装置3、支架4、上滑杆5、滑套6、紧固螺栓7、打磨装置8和移动板9，底板1的底部安装有车轮2，底板1顶部安装有升降装置3，升降装置3顶部的左右两侧均连接有支架4，左右两侧的支架4顶部之间连接有上滑杆5，上滑杆5上滑动式地设有滑套6，滑套6上设有打磨装置8和紧固螺栓7，打磨装置8前侧连接有移动板9。
实施例2
一种装修用腻子墙面打磨设备，如图1-5所示，包括有底板1、车轮2、升降装置3、支架4、上滑杆5、滑套6、紧固螺栓7、打磨装置8和移动板9，底板1的底部安装有车轮2，底板1顶部安装有升降装置3，升降装置3顶部的左右两侧均连接有支架4，左右两侧的支架4顶部之间连接有上滑杆5，上滑杆5上滑动式地设有滑套6，滑套6上设有打磨装置8和紧固螺栓7，打磨装置8前侧连接有移动板9。
升降装置3包括有第一电机31、螺杆32、伸缩杆33、下滑杆34和螺纹套筒35，底板1顶部的左右两侧均竖直连接有伸缩杆33，底板1顶部的中间安装有第一电机31，第一电机31的输出轴上连接有螺杆32，左右两根伸缩杆33顶部之间连接有下滑杆34，下滑杆34上也设有滑套6，下滑杆34的底部中间竖直连接有螺纹套筒35，螺纹套筒35与螺杆32螺纹配合。
实施例3
一种装修用腻子墙面打磨设备，如图1-5所示，包括有底板1、车轮2、升降装置3、支架4、上滑杆5、滑套6、紧固螺栓7、打磨装置8和移动板9，底板1的底部安装有车轮2，底板1顶部安装有升降装置3，升降装置3顶部的左右两侧均连接有支架4，左右两侧的支架4顶部之间连接有上滑杆5，上滑杆5上滑动式地设有滑套6，滑套6上设有打磨装置8和紧固螺栓7，打磨装置8前侧连接有移动板9。
升降装置3包括有第一电机31、螺杆32、伸缩杆33、下滑杆34和螺纹套筒35，底板1顶部的左右两侧均竖直连接有伸缩杆33，底板1顶部的中间安装有第一电机31，第一电机31的输出轴上连接有螺杆32，左右两根伸缩杆33顶部之间连接有下滑杆34，下滑杆34上也设有滑套6，下滑杆34的底部中间竖直连接有螺纹套筒35，螺纹套筒35与螺杆32螺纹配合。
打磨装置8包括有连接板80、第二电机81、凸轮82、滑块84、滑轨83、移动框85和移动板9，上下两个滑套6之间连接有连接板80，连接板80的前侧中部安装有第二电机81，第二电机81的输出轴上连接有凸轮82，连接板80的左右两侧均竖直连接有滑轨83，滑轨83上滑动式地设有滑块84，左右两块滑块84之间连接有移动框85，凸轮82位于移动框85内，移动框85的前侧连接有移动板9。
实施例4
一种装修用腻子墙面打磨设备，如图1-5所示，包括有底板1、车轮2、升降装置3、支架4、上滑杆5、滑套6、紧固螺栓7、打磨装置8和移动板9，底板1的底部安装有车轮2，底板1顶部安装有升降装置3，升降装置3顶部的左右两侧均连接有支架4，左右两侧的支架4顶部之间连接有上滑杆5，上滑杆5上滑动式地设有滑套6，滑套6上设有打磨装置8和紧固螺栓7，打磨装置8前侧连接有移动板9。
升降装置3包括有第一电机31、螺杆32、伸缩杆33、下滑杆34和螺纹套筒35，底板1顶部的左右两侧均竖直连接有伸缩杆33，底板1顶部的中间安装有第一电机31，第一电机31的输出轴上连接有螺杆32，左右两根伸缩杆33顶部之间连接有下滑杆34，下滑杆34上也设有滑套6，下滑杆34的底部中间竖直连接有螺纹套筒35，螺纹套筒35与螺杆32螺纹配合。
打磨装置8包括有连接板80、第二电机81、凸轮82、滑块84、滑轨83、移动框85和移动板9，上下两个滑套6之间连接有连接板80，连接板80的前侧中部安装有第二电机81，第二电机81的输出轴上连接有凸轮82，连接板80的左右两侧均竖直连接有滑轨83，滑轨83上滑动式地设有滑块84，左右两块滑块84之间连接有移动框85，凸轮82位于移动框85内，移动框85的前侧连接有移动板9。
还包括有卡紧装置10，移动板9的上下两侧均设有卡紧装置10，卡紧装置10包括有n形导杆101、导套102、卡条103和弹簧104，移动板9的上下两端均连接有n形导杆101，n形导杆101的左右两侧均连接有导套102，左右两个导套102之间连接有卡条103，卡条103与n形导杆101之间连接有弹簧104，移动板9的上下两端均开有与卡条103配合的卡槽105。
还包括有吸尘装置11，吸尘装置11包括有L形连杆111、转轴112、大皮带轮113、吸尘壳体114、吸尘辊115、小皮带轮116、平皮带117、软管118和收集箱119，移动框85的左侧下部连接有L形连杆111，L形连杆111的尾端安装有转轴112，转轴112上安装有大皮带轮113和吸尘辊115，吸尘辊115位于大皮带轮113的前侧，吸尘辊115的外侧设有吸尘壳体114，吸尘壳体114固定在L形连杆111上，吸尘壳体114的进尘口位于移动板9的左下方，底板1顶部左侧设有收集箱119，吸尘壳体114的出尘口与收集箱119之间连接有软管118，凸轮82前侧安装有小皮带轮116，小皮带轮116与大皮带轮113之间连接有平皮带117。
还包括有移动装置12，左右两个支架4之间连接有移动装置12，移动装置12包括有电动轮121、从动轮122和钢丝绳123，左侧支架4和右侧支架4上分别安装有电动轮121和从动轮122，电动轮121和从动轮122上绕有钢丝绳123，钢丝绳123与连接板80连接。
还包括有固定螺栓14，n形导杆101的中部开有螺纹孔13，螺纹孔13内设有与其配合的固定螺栓14。
还包括有行程开关15，上滑杆5下部的左右两侧均安装有行程开关15，行程开关15与电动轮121有线路连接。
还包括有集尘盒16，吸尘壳体114的右侧面水平连接有集尘盒16。
工作原理：需要对腻子墙面进行打磨时，将本发明移动至墙面旁边，将打磨砂纸固定再打磨装置8上，拧紧紧固螺栓7，将滑套6固定，然后启动升降装置3向上升起，待上升到合适位置后，关闭升降装置3，使砂纸紧贴墙面，启动打磨装置8即可对墙面进行打磨，在打磨时，可推动本发明，通过车轮2进行移动，对墙面不同部位进行打磨。升降装置3可以调整墙面打磨的高度。
因为升降装置3包括有第一电机31、螺杆32、伸缩杆33、下滑杆34和螺纹套筒35，底板1顶部的左右两侧均竖直连接有伸缩杆33，底板1顶部的中间安装有第一电机31，第一电机31的输出轴上连接有螺杆32，左右两根伸缩杆33顶部之间连接有下滑杆34，下滑杆34上也设有滑套6，下滑杆34的底部中间竖直连接有螺纹套筒35，螺纹套筒35与螺杆32螺纹配合。当需要将打磨装置8升起时，启动第一电机31顺时针转动，第一电机31顺时针转动带动螺杆32顺时针转动，螺杆32驱动螺纹套筒35向上移动，伸缩杆33伸长，待上升至合适位置后，关闭第一电机31，当需要将打磨装置8降下时，启动第一电机31逆时针转动即可。
因为打磨装置8包括有连接板80、第二电机81、凸轮82、滑块84、滑轨83、移动框85和移动板9，上下两个滑套6之间连接有连接板80，连接板80的前侧中部安装有第二电机81，第二电机81的输出轴上连接有凸轮82，连接板80的左右两侧均竖直连接有滑轨83，滑轨83上滑动式地设有滑块84，左右两块滑块84之间连接有移动框85，凸轮82位于移动框85内，移动框85的前侧连接有移动板9。将砂纸用双面胶固定再移动板9上，砂纸紧贴墙面时，启动第二电机81，凸轮82转动，凸轮82带动移动框85上下移动，移动板9随之上下移动，如此就能通过砂纸对墙面进行打磨。打磨完成后关闭第二电机81。
因为还包括有卡紧装置10，移动板9的上下两侧均设有卡紧装置10，卡紧装置10包括有n形导杆101、导套102、卡条103和弹簧104，移动板9的上下两端均连接有n形导杆101，n形导杆101的左右两侧均连接有导套102，左右两个导套102之间连接有卡条103，卡条103与n形导杆101之间连接有弹簧104，移动板9的上下两端均开有与卡条103配合的卡槽105。固定砂纸时，将上下两块卡条103拉开，把砂纸的上下两端放置移动板9的上下两侧，并位于卡槽105与卡条103之间，松开卡条103，在弹簧104的作用下卡条103卡入卡槽105内将砂纸卡紧，如此能使砂纸卡的更紧，避免砂纸在打磨时脱落，当需要更换砂纸时，再次将两块卡条103拉卡，如此即可将砂纸取出。
因为还包括有吸尘装置11，吸尘装置11包括有L形连杆111、转轴112、大皮带轮113、吸尘壳体114、吸尘辊115、小皮带轮116、平皮带117、软管118和收集箱119，移动框85的左侧下部连接有L形连杆111，L形连杆111的尾端安装有转轴112，转轴112上安装有大皮带轮113和吸尘辊115，吸尘辊115位于大皮带轮113的前侧，吸尘辊115的外侧设有吸尘壳体114，吸尘壳体114固定在L形连杆111上，吸尘壳体114的进尘口位于移动板9的左下方，底板1顶部左侧设有收集箱119，吸尘壳体114的出尘口与收集箱119之间连接有软管118，凸轮82前侧安装有小皮带轮116，小皮带轮116与大皮带轮113之间连接有平皮带117。凸轮82转动时带动小皮带轮116转动，小皮带轮116转动通过平皮带117带动大皮带轮113转动，转轴112和吸尘辊115随之转动，吸尘辊115转动能将打磨产生的粉尘吸入吸尘壳体114内，并通过软管118流入收集箱119内进行收集，不仅能够避免打磨粉尘污染环境，还能避免操作人员吸入过多粉尘。
因为还包括有移动装置12，左右两个支架4之间连接有移动装置12，移动装置12包括有电动轮121、从动轮122和钢丝绳123，左侧支架4和右侧支架4上分别安装有电动轮121和从动轮122，电动轮121和从动轮122上绕有钢丝绳123，钢丝绳123与连接板80连接。当需要调整移动板9的左右位置时，可拧松紧固螺栓7，启动电动轮121正转或反转，电动轮121转动通过钢丝绳123拉动连接板80移动，如此就能实现移动板9左右移动，调整打磨时的左右位置。
因为还包括有固定螺栓14，n形导杆101的中部开有螺纹孔13，螺纹孔13内设有与其配合的固定螺栓14。当卡条103卡住砂纸时，拧紧固定螺栓14，固定螺栓14抵靠在卡条103背面，使卡条103将砂纸卡的更紧，进一步避免砂纸脱落的现象出现。
因为还包括有行程开关15，上滑杆5下部的左右两侧均安装有行程开关15，行程开关15与电动轮121有线路连接。当上方的滑套6触碰到左右两侧的任意一个行程开关15时，电动轮121都将停止工作，如此，限定了上方滑套6在上滑杆5上移动的行程。
因为还包括有集尘盒16，吸尘壳体114的右侧面水平连接有集尘盒16。集尘盒16能收集部分吸尘装置11无法吸取的粉尘，提高了粉尘收集的效果。
以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
