技术领域
本发明涉及电工工具收纳领域，具体地说是一种用于平头接地杆的防错放收纳支架。
背景技术
临时短路接地线在电力维修中经常需要用到，能够将电力接到地上，防止对操作人员造成伤害。
在临时接地线上及其存放位置上均应编号，挂临时接地线还应按指定的编号使用，由于操作人员人工进行存放，容易出现存放错误，在再次使用时容易搞错编号，造成使用错误。
发明内容
本发明的主要目的在于克服现有技术的不足，提供一种用于平头接地杆的防错放收纳支架。
本发明采用如下技术方案来实现：一种用于平头接地杆的防错放收纳支架，其结构包括收纳架、扫描设备、螺杆、轴承、尾架，所述收纳架上设有放置槽，所述放置槽的尾端安装有螺杆，所述螺杆与设在放置槽内部的尾架通过轴承连接，所述放置槽首部安装有扫描设备，所述扫描设备由扫描器、夹具、支架、显示屏、电机、处理器组成，所述扫描器镶嵌在放置槽底部，所述扫描器与设在收纳架内部的处理器通过电连接，所述处理器分别与显示屏、电机通过电连接，所述显示屏设在收纳架顶部，所述电机安装在收纳架首端，所述电机与设在放置槽内首端的支架通过轴连接，所述支架与夹具相连接。
作为优化，所述夹具由弧形架、磁铁片、顶撑架、顶升弹簧、导杆、铰链组成，所述支架为型，所述支架一边与电机轴连接，另一边与导杆垂直连接，所述导杆外套设有顶升弹簧，所述顶升弹簧底部与支架相连接，所述支架顶升弹簧顶部与顶撑架相连接，所述顶撑架中间被导杆贯穿，所述导杆顶部设有2个对称的弧形架，2个弧形架通过铰链与导杆顶部活动连接，2个弧形架内侧均设有磁铁片，所述磁铁片的顶部与2个弧形架外侧相接触。
作为优化，2个弧形架构成一个顶部有缺口的圆筒。
作为优化，所述顶撑架的左右两侧的高度一致。
作为优化，所述尾架由弧形主体、开合机构、内轨道、压缩弹簧组成，所述弧形主体的内部设有2条相互平行内轨道，2条内轨道的开口相反分别设在弧形主体的两侧，所述内轨道内设有压缩弹簧，所述开合机构设有2个并分别安装在2条内轨道上，2个开合机构分别设在弧形主体的左右两侧并相互错开。
作为优化，所述开合机构由导向块、弧形导杆、滑块组成，所述滑块设在内轨道内部，所述滑块通过弧形导杆与导向块相连接。
作为优化，所述导向块为牛角状，所述牛角状的导向块的内侧面与弧形主体的内圆重合。
作为优化，所述弧形主体的最大弧度为半圆。
有益效果
本发明在使用时，将平头式接地线装置的接地夹中的螺杆从2个弧形架中的缺口卡进去，接地夹螺杆在卡进去时会先将2个弧形架撑开，进去后2个弧形架刚好将接地夹螺杆包裹住，且磁铁片能够吸住接地夹螺杆，对接地夹螺杆的旋转方向进行固定，由于顶升弹簧将顶撑架向上顶，能够增加2个弧形架合并的力度，从而增加接地夹螺杆与2个弧形架的摩擦力，固定效果更好，然后将接地线装置的绝缘杆尾部从2个牛角状的导向块中间挤进去，由于导向块可进行伸缩，而牛角状的结构便于绝缘杆将导向块向两侧推动，知道将2个导向块推到撑开最大时绝缘杆刚好挤进去，然后通过压缩弹簧的回弹力将2个导向块重新复位，便能够使绝缘杆卡在尾架中，通过旋转螺杆能调节尾架与夹具之间的距离，然后启动电机带动夹具进行自转，使接地线装置进行整个自转，设在下方的扫描器对接地线装置进行扫描，确认接地线装置的编码，通过处理器与存放位置的编码进行匹配，当匹配错误后会发出警报在显示屏显示放置错误，便于操作人员一眼确认是否存放正确，避免放错的情况。
与现有技术相比，本发明的有益效果是：利用尾架与夹具对接地线装置的首尾进行固定，对接地线装置进行自转扫描判定放置是否正确从而进行提醒，避免放错，减少使用工具拿错的几率。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

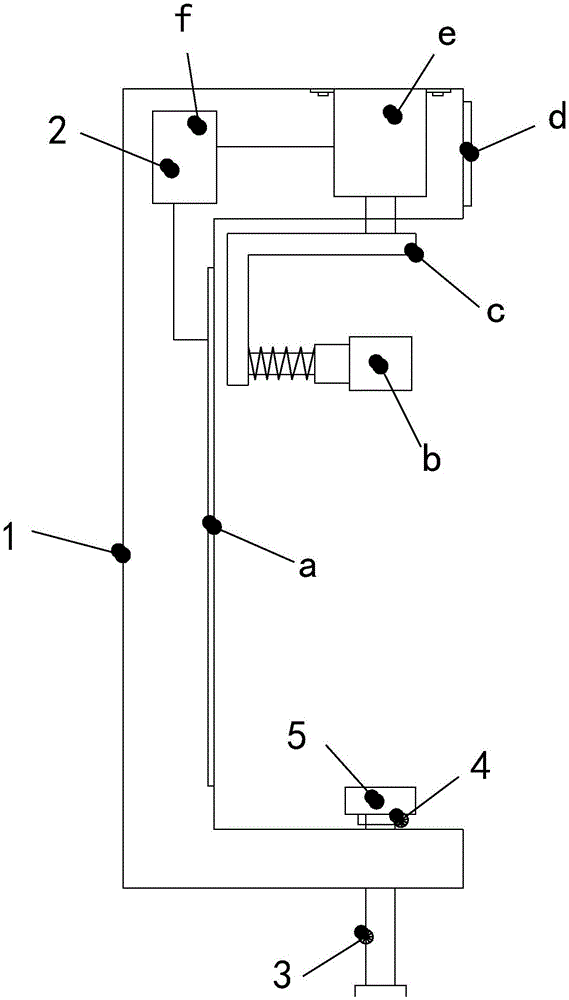

图1为本发明一种用于平头接地杆的防错放收纳支架的结构示意图。
图2为本发明夹具的结构示意图。
图3为本发明夹具张开时的结构示意图。
图4为本发明尾架的立体图。
图5为本发明尾架的正面图。
图6为本发明尾架的内部结构示意图。
图7为本发明尾架张开时的结构示意图。
图中：收纳架1、扫描设备2、螺杆3、轴承4、尾架5、扫描器a、夹具b、支架c、显示屏d、电机e、处理器f、弧形架b1、磁铁片b2、顶撑架b3、顶升弹簧b4、导杆b5、铰链b6、弧形主体50、开合机构51、内轨道52、压缩弹簧53、导向块510、弧形导杆511、滑块512。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-7，本发明提供一种用于平头接地杆的防错放收纳支架技术方案：其结构包括收纳架1、扫描设备2、螺杆3、轴承4、尾架5，所述收纳架1上设有放置槽，所述放置槽的尾端安装有螺杆3，所述螺杆3与设在放置槽内部的尾架5通过轴承4连接，所述放置槽首部安装有扫描设备2，所述扫描设备2由扫描器a、夹具b、支架c、显示屏d、电机e、处理器f组成，所述扫描器a镶嵌在放置槽底部，所述扫描器a与设在收纳架1内部的处理器f通过电连接，所述处理器f分别与显示屏d、电机e通过电连接，所述显示屏d设在收纳架1顶部，所述电机e安装在收纳架1首端，所述电机e与设在放置槽内首端的支架c通过轴连接，所述支架c与夹具b相连接。
所述夹具b由弧形架b1、磁铁片b2、顶撑架b3、顶升弹簧b4、导杆b5、铰链b6组成，所述支架c为L型，所述支架c一边与电机e轴连接，另一边与导杆b5垂直连接，所述导杆b5外套设有顶升弹簧b4，所述顶升弹簧b4底部与支架c相连接，所述支架c顶升弹簧b4顶部与顶撑架b3相连接，所述顶撑架b3中间被导杆b5贯穿，所述导杆b5顶部设有2个对称的弧形架b1，2个弧形架b1通过铰链b6与导杆b5顶部活动连接，2个弧形架b1内侧均设有磁铁片b2，所述磁铁片b2的顶部与2个弧形架b1外侧相接触，顶升弹簧b4的弹力能够对2个弧形架b1提供合并的动力。
2个弧形架b1构成一个顶部有缺口的圆筒，缺口便于接地线装置的接地夹中的螺杆顺利进入。
所述顶撑架b3的左右两侧的高度一致，使2个弧形架b1的动作一致，使中点保持不便。
所述尾架5由弧形主体50、开合机构51、内轨道52、压缩弹簧53组成，所述弧形主体50的内部设有2条相互平行内轨道52，2条内轨道52的开口相反分别设在弧形主体50的两侧，所述内轨道52内设有压缩弹簧53，所述开合机构51设有2个并分别安装在2条内轨道52上，2个开合机构51分别设在弧形主体50的左右两侧并相互错开，同样错开的2条内轨道52的设置使内轨道52具有足够的长度容纳开合机构51。
所述开合机构51由导向块510、弧形导杆511、滑块512组成，所述滑块512设在内轨道52内部，所述滑块512通过弧形导杆511与导向块510相连接，滑块512能够防止弧形导杆511脱离内轨道52。
所述导向块510为牛角状，便于绝缘杆将2个导向块510往两侧推，所述牛角状的导向块510的内侧面与弧形主体50的内圆重合，能够对绝缘杆进行固定。
所述弧形主体50的最大弧度为半圆，便于绝缘杆的进入，避免卡住。
在使用时，将平头式接地线装置的接地夹中的螺杆从2个弧形架b1中的缺口卡进去，接地夹螺杆在卡进去时会先将2个弧形架b1撑开，进去后2个弧形架b1刚好将接地夹螺杆包裹住，且磁铁片b2能够吸住接地夹螺杆，对接地夹螺杆的旋转方向进行固定，由于顶升弹簧b4将顶撑架b3向上顶，能够增加2个弧形架b1合并的力度，从而增加接地夹螺杆与2个弧形架b1的摩擦力，固定效果更好，然后将接地线装置的绝缘杆尾部从2个牛角状的导向块510中间挤进去，由于导向块510可进行伸缩，而牛角状的结构便于绝缘杆将导向块510向两侧推动，知道将2个导向块510推到撑开最大时绝缘杆刚好挤进去，然后通过压缩弹簧53的回弹力将2个导向块510重新复位，便能够使绝缘杆卡在尾架5中，通过旋转螺杆3能调节尾架5与夹具b之间的距离，然后启动电机e带动夹具b进行自转，使接地线装置进行整个自转，设在下方的扫描器a对接地线装置进行扫描，确认接地线装置的编码，通过处理器f与存放位置的编码进行匹配，当匹配错误后会发出警报在显示屏d显示放置错误，便于操作人员一眼确认是否存放正确，避免放错的情况。
本发明相对现有技术获得的技术进步是：利用尾架与夹具对接地线装置的首尾进行固定，对接地线装置进行自转扫描判定放置是否正确从而进行提醒，避免放错，减少使用工具拿错的几率。
尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
