技术领域
本发明涉及机械技术领域，尤其涉及一种厨房垃圾处理装置。
背景技术
水槽是厨房内的重要清洗设施，大部分的清洗工作(如清洗蔬菜、碗碟等)都是采用手洗的方式在水槽内进行，而且家庭厨房中的生活垃圾，如菜叶、菜根、果皮、蔬菜皮、剩菜剩饭等，一般有两种处置方式：一是倒入垃圾袋丢中，但是在温度较高的时候，如果不及时清理，垃圾会腐败变质，发出难闻气味；二是直接倒入下水管道用水冲入城市的下水道，这是最方便的一种方式，但却常发生堵塞下水管道，是最不提倡的一种方式。
目前市场上出现了厨余垃圾处理机，各类厨房垃圾在水槽中随水冲入厨房垃圾处理器的研磨腔中，电机带动研磨刀盘旋转，从而将块状垃圾研磨成容易随水冲入下水道的细颗粒，进而随水排入下水道，但是目前市场上的厨余垃圾处理机的处理效果并不理想，厨房垃圾处理器对厨房垃圾和污水同时进行处理，未对污水和厨房垃圾进行分开，造成洗菜水直接排放，未进行二次利用，造成水资源的浪费，而且需要消耗电能，相关机电设备在厨房这样的潮湿环境易损坏。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种厨房垃圾处理装置。
为了实现上述目的，本发明采用了如下技术方案：
一种厨房垃圾处理装置，包括设置在地面上的凹槽以及位于地面上方的清洗池，所述凹槽的内壁转动连接有踏板，所述踏板通过第一弹簧弹性连接在凹槽的内底部，所述凹槽的内壁开设有滑槽，所述滑槽内滑动连接有齿条，所述齿条位于凹槽内的一端转动连接有连接杆，所述连接杆远离齿条的一端转动连接在踏板的下端，所述滑槽的内底部转动连接有与齿条啮合的齿轮，所述墙面位于清洗池下方的部分固定连接有破碎桶，所述破碎桶沿竖直方向同轴贯穿转动连接有传动轴，所述清洗池的下端固定连接有排料管，所述排料管与破碎桶连通，所述传动轴的上端位于排料管内且位于排料管内的部分固定连接有绞龙输送叶片，所述传动轴位于破碎桶内的部分上固定连接有破碎刀片，所述传动轴的下端贯穿地面并同轴固定连接在齿轮的上端，所述墙面位于破碎桶下方的部分固定连接有沿水平方向设置的圆筒，所述圆筒内滑动密封连接有滑塞，所述破碎桶的下端通过导料管与圆筒的右端上侧连通且连通处的内壁设有条形槽，所述条形槽内滑动连接有用于密封导料管与圆筒连通处的密封板，所述密封板通过第二弹簧弹性连接在条形槽的内壁上，所述密封板靠近第二弹簧的一侧固定连接有推杆，所述圆筒的内壁贯穿设有条形开口，所述推杆的下端贯穿条形开口，所述滑塞的侧壁同轴固定连接有滑塞杆，所述滑塞杆贯穿圆筒的内壁并固定连接有抵块，所述滑塞杆位于抵块与圆筒侧壁之间的部分套设有第三弹簧，所述传动轴的侧壁固定连接有与抵块相配合的凸轮，所述圆筒的右侧下端设有出料管，所述地面的上端面固定连接有位于排料管下方的储料桶，所述破碎桶上安装有翻料机构。
优选地，所述翻料机构包括沿破碎桶侧壁周向设置的环形腔，所述破碎桶的内壁均布有倾斜朝向环形腔内设置的排气孔，所述环形腔通过导气管与圆筒的右端连通。
优选地，所述破碎桶的侧壁固定连接有泵壳以及设置在泵壳内的叶轮，所述泵壳的上端通过输水管与清洗池的下端连通，所述墙面位于泵壳下方的部分固定连接有过滤器，所述泵壳的下端通过排水管与过滤器连通且连通处安装有仅允许水进入过滤器内的第一单向阀，所述叶轮的下端同轴传动连接有转轴，所述转轴贯穿泵壳的内底部，所述转轴通过同步带与传动轴传动连接，所述地面的上端面固定连接有位于过滤器下方的储水桶。
本发明具有以下有益效果：
1、通过破碎刀的转动能将剩菜、摘下的菜叶菜根，洗碗后的垃圾等厨余垃圾粉碎，粉碎后的垃圾颗粒较小可直接通过下水到冲走，不会对下水堵塞，减少厨余垃圾的处理，保持厨房干净卫生，杜绝垃圾腐败产生臭味的现象发生；
2、通过滑塞向右运动时将圆筒位于滑塞右端的空气通过导气管压缩到环形腔内，并通过排气孔喷出，使破碎桶内的远离翻滚，进而使破碎刀对厨房垃圾破碎的更加充分；
3、通过转轴转动带动叶轮转动，叶轮转动将泵壳内的水挤压进过滤器内，通过过滤器过滤的污水进入储水桶内，然后将厨房垃圾通过排污口进入到排料管内，将厨房垃圾与污水分开处理，使破碎后的垃圾更易清理，过滤后的污水可用于冲洗马桶减少水资源的浪费；
4、采用纯机械结构，因此相较于现有技术，本产品更安全、稳定，不会出现短路、断路等安全隐患，因此具有较长的使用寿命。
附图说明

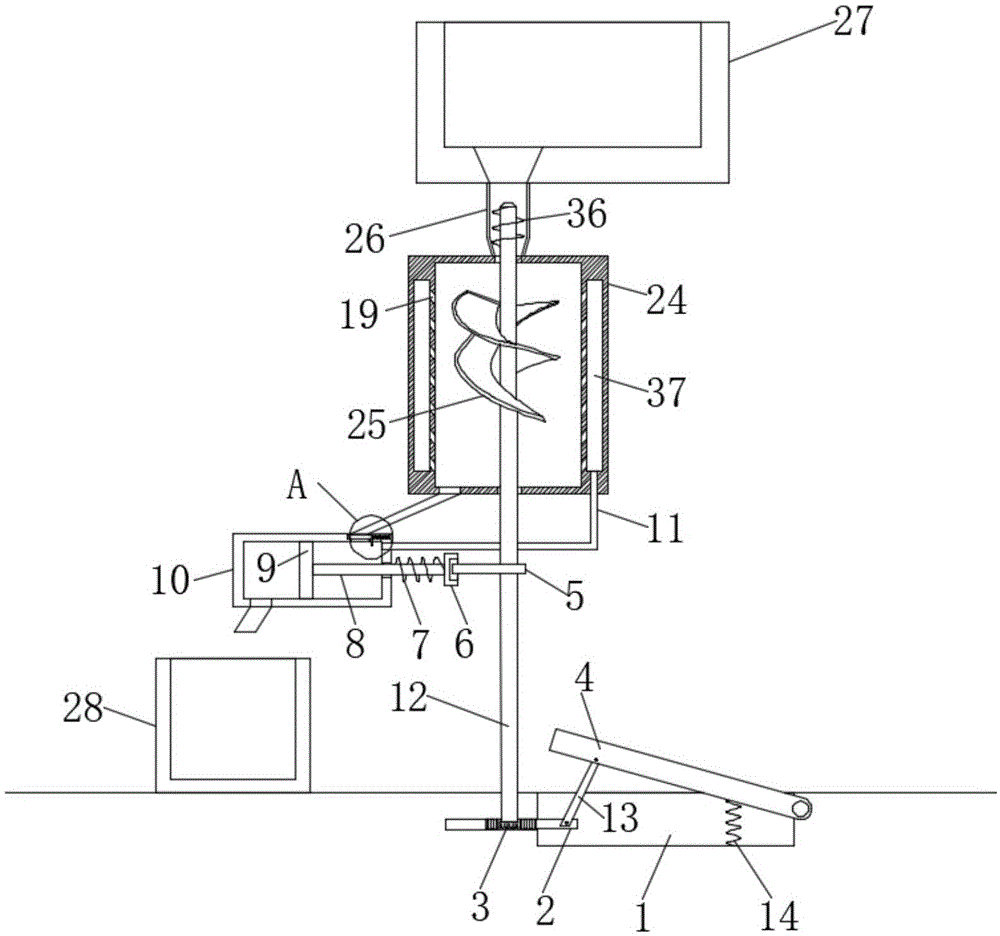

图1为本发明提出的一种厨房垃圾处理装置的结构示意图；
图2为图1中的A处结构放大示意图；
图3为实施例2的结构示意图。
图中：1凹槽、2齿条、3齿轮、4踏板、5凸轮、6抵块、7第三弹簧、8滑塞杆、9滑塞、10圆筒、11导气管、12传动轴、13连接杆、14第一弹簧、15储水桶、16过滤器、17同步带、18转轴、19排气孔、20第一单向阀、21排水管、22泵壳、23叶轮、24破碎桶、25破碎刀、26排料管、27清洗池、28储料桶、29导料管、30第二弹簧、31条形槽、32条形开口、33推杆、35密封板、36绞龙输送叶片、34环形腔。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
实施例1
参照图1-2，一种厨房垃圾处理装置，包括设置在地面上的凹槽1以及位于地面上方的清洗池27，凹槽1的内壁转动连接有踏板4，踏板4通过第一弹簧14弹性连接在凹槽1的内底部，凹槽1的内壁开设有滑槽，滑槽内滑动连接有齿条2，齿条2位于凹槽1内的一端转动连接有连接杆13，连接杆13远离齿条2的一端转动连接在踏板4的下端，滑槽的内底部转动连接有与齿条2啮合的齿轮3，墙面位于清洗池27下方的部分固定连接有破碎桶24，破碎桶24沿竖直方向同轴贯穿转动连接有传动轴12，清洗池27的下端固定连接有排料管26，排料管26与破碎桶24连通。
传动轴12的上端位于排料管26内且位于排料管26内的部分固定连接有绞龙输送叶片36，传动轴12位于破碎桶24内的部分上固定连接有破碎刀片25，传动轴12的下端贯穿地面并同轴固定连接在齿轮3的上端，墙面位于破碎桶24下方的部分固定连接有沿水平方向设置的圆筒10，圆筒10内滑动密封连接有滑塞9，破碎桶24的下端通过导料管29与圆筒10的右端上侧连通且连通处的内壁设有条形槽31，条形槽31内滑动连接有用于密封导料管29与圆筒10连通处的密封板35，密封板35通过第二弹簧30弹性连接在条形槽31的内壁上，密封板35靠近第二弹簧30的一侧固定连接有推杆33，圆筒10的内壁贯穿设有条形开口32，推杆33的下端贯穿条形开口32，滑塞9的侧壁同轴固定连接有滑塞杆8，滑塞杆8贯穿圆筒10的内壁并固定连接有抵块6，滑塞杆8位于抵块6与圆筒10侧壁之间的部分套设有第三弹簧7，传动轴12的侧壁固定连接有与抵块6相配合的凸轮5，圆筒10的右侧下端设有出料管，地面的上端面固定连接有位于排料管下方的储料桶28。
破碎桶24上安装有翻料机构，翻料机构包括沿破碎桶24侧壁周向设置的环形腔34，破碎桶24的内壁均布有倾斜朝向环形腔34内设置的排气孔19，倾斜朝向环形腔34内设置的排气孔19可有效的防止厨房垃圾从排气孔内进入到环形腔34内，环形腔34通过导气管11与圆筒10的右端连通，圆筒10的右端安装有仅允许空气进入到圆筒10内的第二单向阀。
本实施例中，使用时，厨房垃圾通过清洗池27上的排污口进入到排料管26内，然后通过踩压踏板4，踏板4通过连接杆13推动齿条2移动，齿条2移动带动齿轮3转动，齿轮3转动带动传动轴12转动，传动轴12转动带动绞龙输送叶片36转动，进而将厨房垃圾从排料管26内输送到破碎桶24内，传动轴12转动还会带动破碎刀25转动，破碎刀25转动对厨房垃圾进行破碎，破碎后的厨房垃圾通过导料管29进入到圆筒10内，传动轴12转动带动凸轮5转动，凸轮5转动推动滑塞杆8移动，在第三弹簧7的作用下滑塞9往复运动，滑塞9运动到右极限端时，滑塞9会推动推杆33向右移动，进而使密封板35收进条形槽31内，厨房垃圾进入到圆筒10内，滑塞9遇到到左极限端时将厨房垃圾推送到储料桶28内，同时滑塞9在往右极限端运动时，由于密封板将导料管29与圆筒10的连通处进行密封，圆筒10位于滑塞9右端的空气通过导气管11压缩到环形腔37内，并通过排气孔19喷出，使破碎桶24内的垃圾翻滚，进而使破碎刀25对厨房垃圾破碎的更加充分。
实施例2
与实施例1不同的是，本实施例中在破碎桶24的侧壁固定连接有泵壳22以及设置在泵壳22内的叶轮23，泵壳22的上端通过输水管与清洗池27的下端连通，墙面位于泵壳22下方的部分固定连接有过滤器16，过滤器16为市面上出售的普通污水过滤装置，为本领域技术人员熟知，泵壳22的下端通过排水管21与过滤器16连通且连通处安装有仅允许水进入过滤器16内的第一单向阀20，叶轮23的下端同轴传动连接有转轴18，转轴18贯穿泵壳22的内底部，转轴18通过同步带17与传动轴12传动连接，地面的上端面固定连接有位于过滤器16下方的储水桶15。
本实施例中，使用前，可先通过清洗池27内底部的排水口将清洗池27内的清水排到泵壳22内，通过踩压踏板4，使传动轴12转动，传动轴12转动通过同步带17带动转轴18转动，转轴18转动带动叶轮23转动，叶轮23转动将泵壳22内的水挤压进过滤器16内，通过过滤器16过滤的污水进入储水桶15内，然后将厨房垃圾通过排污口进入到排料管26内，进行实施例1的操作，将厨房垃圾与污水分开处理，使破碎后的垃圾更易清理，过滤后的污水可用于冲洗马桶、拖地、灌溉植物，进而减少水资源的浪费。
以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
