技术领域
本发明涉及电力检修设备领域，更确切地说，是一种利用气压维持平衡防偏重的电力检修站式滑椅。
背景技术
在电力迅速发展的过程中，电力系统故障意外频出，而对于电力维修过程中保证维修人员的安全条件与要求也越来越严格，目前多是通过电力维修双轮滑椅进行移动，检修电线、电缆，现有传统技术考虑不全面，具有以下弊端：
因电线、电缆安装架高低不一，使得电线、电缆多为倾斜与水平面呈有一定的夹角，维修人员坐在与电线、电缆相平行的固定钢丝上的滑行的双轮滑椅进行维修时由于重力作用会跟随双轮滑椅倾斜滑动，重心偏移使得维修人员需要分出一部分精力维持平衡，降低维修效率，且维修人员滑向低端使双轮滑椅受力不平衡，从而容易导致滑椅单边损坏造成事故。
发明内容
针对现有技术存在的不足，本发明目的是提供一种利用气压维持平衡防偏重的电力检修站式滑椅，以解决现有技术的因电线、电缆安装架高低不一，使得电线、电缆多为倾斜与水平面呈有一定的夹角，维修人员坐在与电线、电缆相平行的固定钢丝上的滑行的双轮滑椅进行维修时由于重力作用会跟随双轮滑椅倾斜滑动，重心偏移使得维修人员需要分出一部分精力维持平衡，降低维修效率，且维修人员滑向低端使双轮滑椅受力不平衡，从而容易导致滑椅单边损坏造成事故的缺陷。
为了实现上述目的，本发明是通过如下的技术方案来实现：
一种利用气压维持平衡防偏重的电力检修站式滑椅，其结构包括滑轮、桁架、支撑架、辅助杆、可拆卸安全带、防偏重装置，所述滑轮设于支撑架的内侧并且通过转动的方式相连接，所述桁架与支撑架通过焊接的方式相连接，所述辅助杆与支撑架相连接，所述支撑架的正表面设有可拆卸安全带，所述防偏重装置的上方设有桁架，所述防偏重装置包括外罩壳、座椅板、转轴、重心限位机构、坐垫、水平仪、顶升平衡机构，所述外罩壳的内部嵌有座椅板并且通过转动的方式相连接，所述座椅板与转轴通过嵌套的方式转动连接，所述重心限位机构嵌入安装于座椅板的内部，所述座椅板的上表面嵌有坐垫并且通过嵌套的方式相连接，所述水平仪安装于座椅板的底面并且通过黏合的方式相连接，所述顶升平衡机构的顶端与座椅板通过嵌套的方式转动连接。
作为本发明进一步地方案，所述重心限位机构设有电磁铁、安装块、磁性活塞件、导杆、连杆、夹板、限位杆，所述电磁铁嵌入安装于安装块的内部，所述安装块的上表面设有导杆，所述导杆与磁性活塞件通过嵌套的方式滑动连接，所述磁性活塞件通过连杆与夹板相连接，所述夹板与限位杆的外侧相嵌套并且通过滑动的方式相连接，所述磁性活塞件的下方设有电磁铁。
作为本发明进一步地方案，所述顶升平衡机构设有阀口、气腔、第一顶杆、第二顶杆、套筒、万向球、橡胶垫，所述套筒的底部嵌有阀口并且位于气腔的内部，所述第一顶杆与第二顶杆通过嵌套的方式滑动连接，所述第二顶杆的外侧设有套筒，所述万向球安装于第一顶杆的顶端并且通过焊接的方式固定连接，所述万向球的外侧与橡胶垫通过贴合的方式相连接。
作为本发明进一步地方案，所述磁性活塞件设有衔铁、活动板、隔板、弹簧、活动销、滑槽，所述衔铁嵌入安装于活动板的底面，所述活动板的内部嵌有滑槽，所述滑槽的内部设有隔板并且通过嵌套的方式相连接，所述活动销通过弹簧与隔板相连接，所述活动销与滑槽的内侧相嵌套并且通过滑动的方式相连接。
作为本发明进一步地方案，所述夹板设有两个，对称分布于磁性活塞件的两侧并且与之相连接，同时动作。
作为本发明进一步地方案，第一顶杆、第二顶杆和套筒皆呈圆柱形，且高度一致，表面光滑无缝，具有限位块。
作为本发明进一步地方案，所述辅助杆表面设有可安装可拆卸安全带的吊环，可拆卸安全带可换边便于适应不同倾斜方向的电线、电缆维修。
作为本发明进一步地方案，所述万向球球心为座椅板上，表面光滑，且间隙配合。
作为本发明进一步地方案，所述坐垫由合成橡胶制成，呈长方体结构，表面分布有交错纵横的连接线，加大摩擦力，防止维修人员滑动。
发明有益效果
相对比较现有技术，本发明通过当电磁铁得电，对衔铁产生斥力，使得衔铁带动活动板沿着导杆向上移动，同时活动销向外侧移动拉伸弹簧，而活动销通过连杆同时推动两个夹板沿着限位杆向外移动，当维修人员坐定座椅板后，使电磁铁得失电，夹板受到弹簧的回弹力夹紧，对维修人员进行一定的固定，防止维修人员重心过于偏向座椅板某一侧造成晃动，当上了钢丝后通过侧阀口对气腔进行充气，使第一顶杆上升，后带动第二顶杆沿着套筒内侧继续上升，而万向球位于座椅板内移动，直至水平仪数值维持在一定范围内，座椅板基本保持水平，使维修人员保持水平坐姿，便于操作省力维修。
相比较于传统的电力检修站式滑椅，该电力检修站式滑椅通过电磁铁对衔铁的作用力，使得连杆带动两侧的夹板同时向内或向外动作，利用夹板对维修人员进行一定的固定，防止维修人员重心过于偏向座椅板某一侧造成晃动，而后通过阀口对气腔充气，使得第一顶杆和第二顶杆沿着套筒向上推动座椅板，万向球位于座椅板内部移动，直至水平仪数值维持在一定范围内，座椅板基本保持水平，使维修人员保持水平坐姿，便于操作省力维修。
附图说明
通过阅读参照附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显。
在附图中：

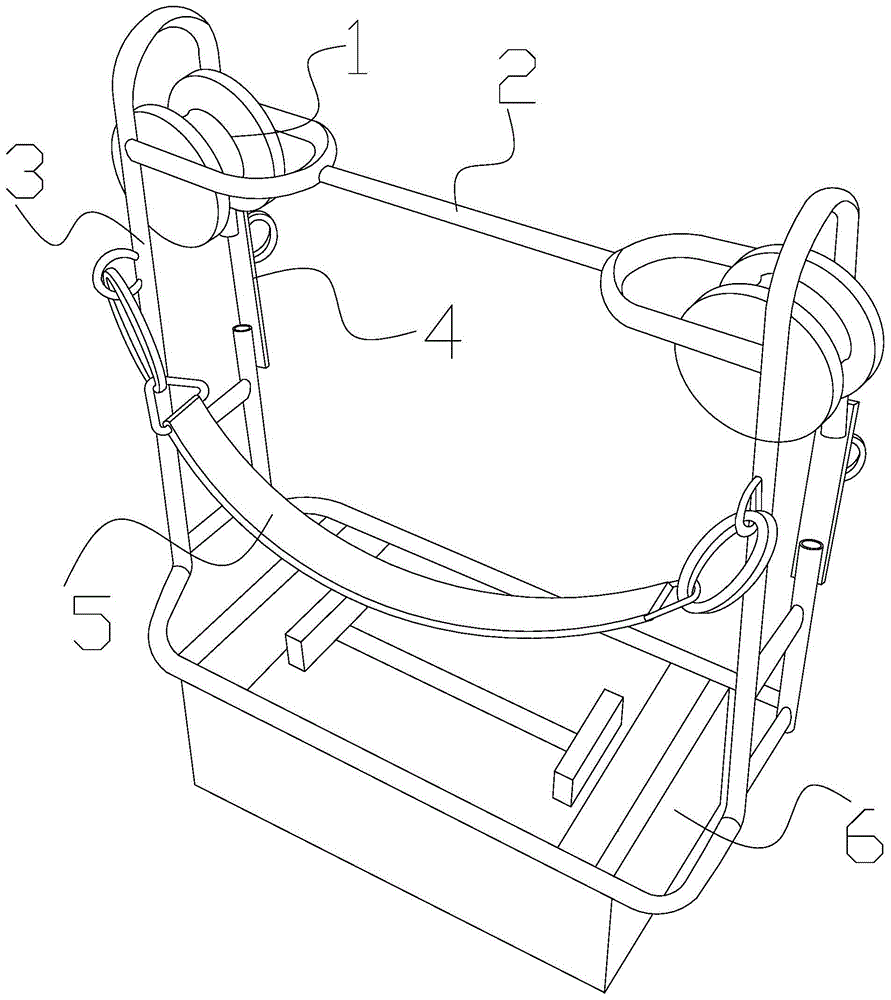

图1为本发明一种利用气压维持平衡防偏重的电力检修站式滑椅结构示意图。
图2为本发明一种防偏重装置正视结构平面图。
图3为本发明一种防偏重装置中的重心限位机构的部件解析示意图。
图4为本发明一种防偏重装置中的顶升平衡机构的部件解析示意图。
图5为本发明一种重心限位机构中的磁性活塞件的部件解析示意图。
图中：滑轮-1、桁架-2、支撑架-3、辅助杆-4、可拆卸安全带-5、防偏重装置-6、外罩壳-61、座椅板-62、转轴-63、重心限位机构-64、坐垫-65、水平仪-66、顶升平衡机构-67、电磁铁-641、安装块-642、磁性活塞件-643、导杆-644、连杆-645、夹板-646、限位杆-647、阀口-671、气腔-672、第一顶杆-673、第二顶杆-674、套筒-675、万向球-676、橡胶垫-677、衔铁-6431、活动板-6432、隔板-6433、弹簧-6434、活动销-6435、滑槽-6436。
具体实施方式
为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。
如图1-5图所示，本发明提供一种利用气压维持平衡防偏重的电力检修站式滑椅的技术方案：
如图1-2所示，一种利用气压维持平衡防偏重的电力检修站式滑椅，其结构包括滑轮1、桁架2、支撑架3、辅助杆4、可拆卸安全带5、防偏重装置6，所述滑轮1设于支撑架3的内侧并且通过转动的方式相连接，所述桁架2与支撑架3通过焊接的方式相连接，所述辅助杆4与支撑架3相连接，所述支撑架3的正表面设有可拆卸安全带5，所述防偏重装置6的上方设有桁架2，所述防偏重装置6包括外罩壳61、座椅板62、转轴63、重心限位机构64、坐垫65、水平仪66、顶升平衡机构67，所述外罩壳61的内部嵌有座椅板62并且通过转动的方式相连接，所述座椅板62与转轴63通过嵌套的方式转动连接，所述重心限位机构64嵌入安装于座椅板62的内部，所述座椅板62的上表面嵌有坐垫65并且通过嵌套的方式相连接，所述水平仪66安装于座椅板62的底面并且通过黏合的方式相连接，所述顶升平衡机构67的顶端与座椅板62通过嵌套的方式转动连接。
如图3所示，所述重心限位机构64设有电磁铁641、安装块642、磁性活塞件643、导杆644、连杆645、夹板646、限位杆647，所述电磁铁641嵌入安装于安装块642的内部，所述安装块642的上表面设有导杆644，所述导杆644与磁性活塞件643通过嵌套的方式滑动连接，所述磁性活塞件643通过连杆645与夹板646相连接，所述夹板646与限位杆647的外侧相嵌套并且通过滑动的方式相连接，所述磁性活塞件643的下方设有电磁铁641，通过电磁铁641对磁性活塞件643的作用力，使得夹板646同时向内或相向外移动，对维修人员安坐的位置起到指示作用。
如图4所示，所述顶升平衡机构67设有阀口671、气腔672、第一顶杆673、第二顶杆674、套筒675、万向球676、橡胶垫677，所述套筒675的底部嵌有阀口671并且位于气腔672的内部，所述第一顶杆673与第二顶杆674通过嵌套的方式滑动连接，所述第二顶杆674的外侧设有套筒675，所述万向球676安装于第一顶杆673的顶端并且通过焊接的方式固定连接，所述万向球676的外侧与橡胶垫677通过贴合的方式相连接，利用阀口671进、排气体，使得第一顶杆673和第二顶杆674上升、下降，调整座椅板62的水平度。
如图5所示，所述磁性活塞件643设有衔铁6431、活动板6432、隔板6433、弹簧6434、活动销6435、滑槽6436，所述衔铁6431嵌入安装于活动板6432的底面，所述活动板6432的内部嵌有滑槽6436，所述滑槽6436的内部设有隔板6433并且通过嵌套的方式相连接，所述活动销6435通过弹簧6434与隔板6433相连接，所述活动销6435与滑槽6436的内侧相嵌套并且通过滑动的方式相连接，利用电磁铁641对衔铁6431的作用力，使得活动板6432活动，通过活动销6435和连杆645带动夹板646同时移动。
如图3所示，所述夹板646设有两个，对称分布于磁性活塞件643的两侧并且与之相连接，同时动作。
如图4所示，第一顶杆673、第二顶杆674和套筒675皆呈圆柱形，且高度一致，表面光滑无缝，具有限位块。
其具体实现原理如下：当电磁铁641得电，对衔铁6431产生斥力，使得衔铁6431带动活动板6432沿着导杆644向上移动，同时活动销6435向外侧移动拉伸弹簧6434，而活动销6435通过连杆645同时推动两个夹板646沿着限位杆647向外移动，当维修人员坐定座椅板62后，使电磁铁641得失电，夹板646受到弹簧6434的回弹力夹紧，对维修人员进行一定的固定，防止维修人员重心过于偏向座椅板62某一侧造成晃动，当上了钢丝后通过侧阀口671对气腔672进行充气，使第一顶杆673上升，后带动第二顶杆674沿着套筒675内侧继续上升，而万向球676位于座椅板62内移动，直至水平仪66数值维持在一定范围内，座椅板62基本保持水平，使维修人员保持水平坐姿，便于操作省力维修。
本发明解决的问题是现有技术的因电线、电缆安装架高低不一，使得电线、电缆多为倾斜与水平面呈有一定的夹角，维修人员坐在与电线、电缆相平行的固定钢丝上的滑行的双轮滑椅进行维修时由于重力作用会跟随双轮滑椅倾斜滑动，重心偏移使得维修人员需要分出一部分精力维持平衡，降低维修效率，且维修人员滑向低端使双轮滑椅受力不平衡，从而容易导致滑椅单边损坏造成事故，本发明通过上述部件的互相组合，通过电磁铁641对衔铁6431的作用力，使得连杆645带动两侧的夹板646同时向内或向外动作，利用夹板646对维修人员进行一定的固定，防止维修人员重心过于偏向座椅板62某一侧造成晃动，而后通过阀口671对气腔672充气，使得第一顶杆673和第二顶杆674沿着套筒675向上推动座椅板62，万向球676位于座椅板62内部移动，直至水平仪66数值维持在一定范围内，座椅板62基本保持水平，使维修人员保持水平坐姿，便于操作省力维修。
以上显示和描述了本发明的基本原理和主要特征和本发明的优点，对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
