技术领域
本发明是一种多功能卫浴柜，属于卫浴柜领域。
背景技术
卫浴柜是指在卫生间所放置的橱柜。这其中除了它分门别类的收纳功能令整个卫浴空间井然有序外，越来越多的色彩和款式更是其成为卫浴间视觉亮点的理由。
现有技术在浴室内洗热水澡会产生大量的水蒸气，水蒸气会将照妆镜附上一层雾，使照妆镜无法正常使用。
发明内容
针对现有技术存在的不足，本发明目的是提供一种多功能卫浴柜，以解决在浴室内洗热水澡会产生大量的水蒸气，水蒸气会将照妆镜附上一层雾，使照妆镜无法正常使用的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种多功能卫浴柜，其结构包括照妆镜、除雾装置、水龙头、台盆、储物柜组成，所述的储物柜顶部设有台盆，所述的台盆扣合固定在储物柜顶部凹槽上，所述的台盆上设有水龙头，所述的水龙头和台盆螺纹连接，所述的水龙头后端设有除雾装置，所述的除雾装置和台盆采用过盈配合，所述的除雾装置前端设有照妆镜，所述的照妆镜紧贴固定在除雾装置上；
所述的除雾装置由排气风扇、电热丝除雾机、主动机构、传动机构、吸合机构、框架组成，所述的框架内部中心位置设有电热丝除雾机，所述的电热丝除雾机扣合固定在框架上，所述的电热丝除雾机下方设有主动机构，所述的电热丝除雾机和主动机构采用间隙配合，所述的电热丝除雾机上方设有排气风扇，所述的排气风扇通过螺丝固定在框架内壁上，所述的排气风扇下方设有吸合机构，所述的吸合机构和排气风扇相配合，所述的电热丝除雾机右侧设有传动机构，所述的主动机构通过传动机构与吸合机构采用间隙配合。
进一步地，所述的主动机构由支架、滑架、按钮、滑板、第一弹簧、第一齿条、主动齿轮、传动带、从动齿轮、弹簧开关、第二齿条组成。
进一步地，所述的支架中心位置设有滑架,所述的滑架和支架采用过盈配合，所述的滑架上设有滑板，所述的滑板和滑架滑动连接，所述的滑板左右两侧分别设有按钮和第一齿条，所述的按钮扣合固定在滑板表面凹槽上，所述的滑板和第一齿条相焊接，所述的第一齿条上设有第一弹簧，所述的第一弹簧左右两端分别固定在滑板和滑架上，所述的第一齿条上方设有主动齿轮，所述的主动齿轮和第一齿条相啮合，所述的主动齿轮上方设有从动齿轮，所述的主动齿轮和从动齿轮之间设有传动带，所述的主动齿轮通过传动带与从动齿轮采用间隙配合，所述的从动齿轮上方设有第二齿条，所述的第二齿条和从动齿轮相啮合，所述的第二齿条L型结构且与弹簧开关相配合。
进一步地，所述的传动机构由第一滑轮组、第一传动线、弹簧跷跷板、固定板、第二弹簧、滑套、推杆、第二传动线、第二滑轮组组成。
进一步地，所述的滑套上设有推杆，所述的推杆和滑套滑动连接，所述的滑套底部设有第二弹簧，所述的第二弹簧上下两端分别固定在滑套底面和推杆上，所述的推杆下方设有弹簧跷跷板，所述的推杆和弹簧跷跷板相配合，所述的弹簧跷跷板固定在固定板上，所述的固定板下方设有第一滑轮组，所述的第一滑轮组上设有第一传动线，所述的第一传动线和第一滑轮组滑动连接，所述的弹簧跷跷板左端与第一传动线一端相连接，所述的推杆上方设有第二滑轮组，所述的第二滑轮组上设有第二传动线，所述的第二传动线和第二滑轮组滑动连接，所述的推杆顶端与第二传动线一端连接。
进一步地，所述的吸合机构由第三弹簧、第一滑槽、正极导电片、负极导电片、一号电源、第一电磁铁、第二电磁铁、第二滑槽、二号电源、底板、动触头、静触头、第四弹簧组成。
进一步地，所述的正极导电片上下两端设有第一滑槽，所述的第一滑槽和正极导电片滑动连接，所述的正极导电片左侧设有负极导电片，所述的负极导电片固定在第一滑槽上且与正极导电片相配合，所述的负极导电片和正极导电片之间设有第三弹簧，所述的第三弹簧左右两端分别固定在负极导电片和正极导电片上，所述的第二滑槽内部设有从上到下设有静触头和动触头，所述的动触头和第二滑槽滑动连接，所述的静触头扣合固定在第二滑槽上，所述的动触头底部并排等距设有两个第四弹簧，所述的第四弹簧上下两端分别固定在动触头和第二滑槽底面上，所述的静触头和动触头相配合，所述的第二滑槽左右两侧分别设有二号电源和一号电源，所述的二号电源和一号电源固定在第二滑槽外壁上，所述的正极导电片和负极导电片通过导线分别与一号电源和二号电源连接，所述的一号电源和二号电源分别设有第一电磁铁和第二电磁铁，所述的第一电磁铁和第二电磁铁扣合固定在第二滑槽上，所述的第一电磁铁和第二电磁铁紧贴固定在静触头两侧外壁上，所述的第一电磁铁和第二电磁铁通过导线分别与一号电源和二号电源相连接。
进一步地，所述的第一传动线一端固定在第一齿条上且另一端固定在弹簧跷跷板上。
进一步地，所述的第二传动线一端固定在推杆顶面上且另一端固定在正极导电片上。
进一步地，所述的静触头和动触头的材料为铜，铜具有导电性强的特点。
有益效果
本发明一种多功能卫浴柜，当使用者需要对照妆镜进行除霜或除雾时，按压按钮，按钮通过滑板会向滑架内滑动，此时第一弹簧被压缩，第一齿条向右移动，因为第一齿条和主动齿轮相啮合，所以当第一齿条移动时主动齿轮会旋转，主动齿轮通过传动带和从动齿轮连接，所以当主动齿轮旋转时会通过传动带带动从动齿轮旋转，当从动齿轮旋转时，第二齿条会向左移动将电热丝除雾机底部设有的弹簧开关向左拉动，使电热丝除雾机开始工作，电热丝除雾机工作时会向照妆镜吹热空气达到除霜或除雾的效果，电热丝除雾机上方设有排气风扇，能够加快热空气在框架内循环流体，从而加强和加快电热丝除雾机的除霜或除雾的效果，当第一齿条向右移动时第一传动线被拉动，当第一传动线被拉动时，弹簧跷跷板一端向下倾斜另一端将推杆沿滑套推出，此时第二弹簧被压缩，第二传动线松动，所以第三弹簧回位，此时正极导电片沿第一滑槽向左移动与负极导电片相接触，当正极导电片和负极导电片相闭合时，一号电源和二号电源形成供电回路，分别对第一电磁铁和第二电磁铁供电，当第一电磁铁和第二电磁铁通电后会产生磁性，因为静触头与第一电磁铁和第二电磁铁相连接，所述的静触头间接产生磁性将动触头吸附，使动触头和动触头相接触，当动触头和动触头相闭合时，排气风扇通电开始工作，排气风扇和电热丝除雾机能够加快热空气在框架内循环流体，且不会产生热集中使照妆镜因为受热不均匀而破碎。
本发明一种多功能卫浴柜，利用除雾装置可以高效、大面积、快速的清除照妆镜霜和雾，以确保使用者第一时间对照妆镜进行正常使用。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

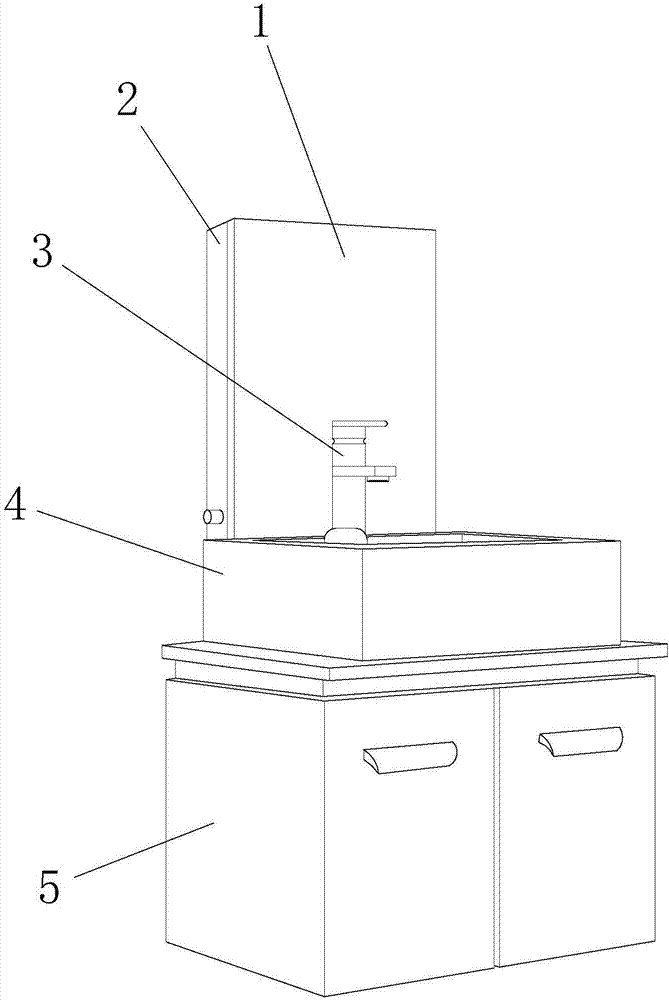

图1为本发明一种多功能卫浴柜的结构示意图。
图2为本发明一种多功能卫浴柜的除雾装置结构示意图。
图3为本发明一种多功能卫浴柜的除雾装置的动态图。
图中：照妆镜-1、除雾装置-2、排气风扇-21、电热丝除雾机-22、主动机构-23、支架-231、滑架-232、按钮-233、滑板-234、第一弹簧-235、第一齿条-236、主动齿轮-237、传动带-238、从动齿轮-239、弹簧开关-2310、第二齿条-2311、传动机构-24、第一滑轮组-241、第一传动线-242、弹簧跷跷板-243、固定板-244、第二弹簧-245、滑套-246、推杆-247、第二传动线-248、第二滑轮组-249、吸合机构-25、第三弹簧-251、第一滑槽-252、正极导电片-253、负极导电片-254、一号电源-255、第一电磁铁-256、第二电磁铁-257、第二滑槽-258、二号电源-259、底板-2510、动触头-2511、静触头-2512、第四弹簧-2513、框架-26、水龙头-3、台盆-4、储物柜-5。
具体实施方式
为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。
请参阅图1-图3，本发明提供一种多功能卫浴柜，其结构包括照妆镜1、除雾装置2、水龙头3、台盆4、储物柜5组成，所述的储物柜5顶部设有台盆4，所述的台盆4扣合固定在储物柜5顶部凹槽上，所述的台盆4上设有水龙头3，所述的水龙头3和台盆4螺纹连接，所述的水龙头3后端设有除雾装置2，所述的除雾装置2和台盆4采用过盈配合，所述的除雾装置2前端设有照妆镜1，所述的照妆镜1紧贴固定在除雾装置2上；所述的除雾装置2由排气风扇21、电热丝除雾机22、主动机构23、传动机构24、吸合机构25、框架26组成，所述的框架26内部中心位置设有电热丝除雾机22，所述的电热丝除雾机22扣合固定在框架26上，所述的电热丝除雾机22下方设有主动机构23，所述的电热丝除雾机22和主动机构23采用间隙配合，所述的电热丝除雾机22上方设有排气风扇21，所述的排气风扇21通过螺丝固定在框架26内壁上，所述的排气风扇21下方设有吸合机构25，所述的吸合机构25和排气风扇21相配合，所述的电热丝除雾机22右侧设有传动机构24，所述的主动机构23通过传动机构24与吸合机构25采用间隙配合，所述的主动机构23由支架231、滑架232、按钮233、滑板234、第一弹簧235、第一齿条236、主动齿轮237、传动带238、从动齿轮239、弹簧开关2310、第二齿条2311组成，所述的支架231中心位置设有滑架232,所述的滑架232和支架231采用过盈配合，所述的滑架232上设有滑板234，所述的滑板234和滑架232滑动连接，所述的滑板234左右两侧分别设有按钮233和第一齿条236，所述的按钮233扣合固定在滑板234表面凹槽上，所述的滑板234和第一齿条236相焊接，所述的第一齿条236上设有第一弹簧235，所述的第一弹簧235左右两端分别固定在滑板234和滑架232上，所述的第一齿条236上方设有主动齿轮237，所述的主动齿轮237和第一齿条236相啮合，所述的主动齿轮237上方设有从动齿轮239，所述的主动齿轮237和从动齿轮239之间设有传动带238，所述的主动齿轮237通过传动带238与从动齿轮239采用间隙配合，所述的从动齿轮239上方设有第二齿条2311，所述的第二齿条2311和从动齿轮239相啮合，所述的第二齿条2311L型结构且与弹簧开关2310相配合，所述的传动机构24由第一滑轮组241、第一传动线242、弹簧跷跷板243、固定板244、第二弹簧245、滑套246、推杆247、第二传动线248、第二滑轮组249组成，所述的滑套246上设有推杆247，所述的推杆247和滑套246滑动连接，所述的滑套246底部设有第二弹簧245，所述的第二弹簧245上下两端分别固定在滑套246底面和推杆247上，所述的推杆247下方设有弹簧跷跷板243，所述的推杆247和弹簧跷跷板243相配合，所述的弹簧跷跷板243固定在固定板244上，所述的固定板244下方设有第一滑轮组241，所述的第一滑轮组241上设有第一传动线242，所述的第一传动线242和第一滑轮组241滑动连接，所述的弹簧跷跷板243左端与第一传动线242一端相连接，所述的推杆247上方设有第二滑轮组249，所述的第二滑轮组249上设有第二传动线248，所述的第二传动线248和第二滑轮组249滑动连接，所述的推杆247顶端与第二传动线248一端连接，所述的吸合机构25由第三弹簧251、第一滑槽252、正极导电片253、负极导电片254、一号电源255、第一电磁铁256、第二电磁铁257、第二滑槽258、二号电源259、底板2510、动触头2511、静触头2512、第四弹簧2513组成，所述的正极导电片253上下两端设有第一滑槽252，所述的第一滑槽252和正极导电片253滑动连接，所述的正极导电片253左侧设有负极导电片254，所述的负极导电片254固定在第一滑槽252上且与正极导电片253相配合，所述的负极导电片254和正极导电片253之间设有第三弹簧251，所述的第三弹簧251左右两端分别固定在负极导电片254和正极导电片253上，所述的第二滑槽258内部设有从上到下设有静触头2512和动触头2511，所述的动触头2511和第二滑槽258滑动连接，所述的静触头2512扣合固定在第二滑槽258上，所述的动触头2511底部并排等距设有两个第四弹簧2513，所述的第四弹簧2513上下两端分别固定在动触头2511和第二滑槽258底面上，所述的静触头2512和动触头2511相配合，所述的第二滑槽258左右两侧分别设有二号电源259和一号电源255，所述的二号电源259和一号电源255固定在第二滑槽258外壁上，所述的正极导电片253和负极导电片254通过导线分别与一号电源255和二号电源259连接，所述的一号电源255和二号电源259分别设有第一电磁铁256和第二电磁铁257，所述的第一电磁铁256和第二电磁铁257扣合固定在第二滑槽258上，所述的第一电磁铁256和第二电磁铁257紧贴固定在静触头2512两侧外壁上，所述的第一电磁铁256和第二电磁铁257通过导线分别与一号电源255和二号电源259相连接，所述的第一传动线242一端固定在第一齿条236上且另一端固定在弹簧跷跷板243上，所述的第二传动线248一端固定在推杆247顶面上且另一端固定在正极导电片253上，所述的静触头2512和动触头2511的材料为铜，铜具有导电性强的特点。
本发明的工作原理：
当使用者需要对照妆镜1进行除霜或除雾时，按压按钮233，按钮233通过滑板234会向滑架232内滑动，此时第一弹簧235被压缩，第一齿条236向右移动，因为第一齿条236和主动齿轮237相啮合，所以当第一齿条236移动时主动齿轮237会旋转，主动齿轮237通过传动带238和从动齿轮239连接，所以当主动齿轮237旋转时会通过传动带238带动从动齿轮239旋转，当从动齿轮239旋转时，第二齿条2311会向左移动将电热丝除雾机22底部设有的弹簧开关2310向左拉动，使电热丝除雾机22开始工作，电热丝除雾机22工作时会向照妆镜1吹热空气达到除霜或除雾的效果，电热丝除雾机22上方设有排气风扇21，能够加快热空气在框架26内循环流体，从而加强和加快电热丝除雾机22的除霜或除雾的效果，当第一齿条236向右移动时第一传动线242被拉动，当第一传动线242被拉动时，弹簧跷跷板243一端向下倾斜另一端将推杆247沿滑套246推出，此时第二弹簧245被压缩，第二传动线248松动，所以第三弹簧251回位，此时正极导电片253沿第一滑槽252向左移动与负极导电片254相接触，当正极导电片253和负极导电片254相闭合时，一号电源255和二号电源259形成供电回路，分别对第一电磁铁256和第二电磁铁257供电，当第一电磁铁256和第二电磁铁257通电后会产生磁性，因为静触头2512与第一电磁铁256和第二电磁铁257相连接，所述的静触头2512间接产生磁性将动触头2511吸附，使动触头2511和动触头2511相接触，当动触头2511和动触头2511相闭合时，排气风扇21通电开始工作，排气风扇21和电热丝除雾机22能够加快热空气在框架26内循环流体，且不会产生热集中使照妆镜1因为受热不均匀而破碎。
本发明的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，属于本领域的公知常识，并且本发明主要用来保护机械装置，所以本发明不再详细解释控制方式和电路连接。
本发明所述的电热丝除雾机22是采用暖风装置的热空气吹向玻璃的方法，来达到除霜除雾的目的。它由鼓风机、进出暖风风管、除霜喷口等组成。
本发明解决的问题是现有技术在浴室内洗热水澡会产生大量的水蒸气，水蒸气会将照妆镜附上一层雾，使照妆镜无法正常使用，本发明通过上述部件的互相组合，本发明一种多功能卫浴柜，利用除雾装置2可以高效、大面积、快速的清除照妆镜1霜和雾，以确保使用者第一时间对照妆镜1进行正常使用。
以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
