技术领域
本发明涉及一种投放装置，尤其涉及一种农村水产养殖用鱼草投放装置。
背景技术
水产养殖是人为控制下繁殖、培育和收获水生动植物的生产活动。一般包括在人工饲养管理下从苗种养成水产品的全过程。广义上也可包括水产资源增殖。
水产养殖有粗养、精养和高密度精养等方式。粗养是在中、小型天然水域中投放苗种，完全靠天然饵料养成水产品，如湖泊水库养鱼和浅海养贝等。精养是在较小水体中用投饵、施肥方法养成水产品，如池塘养鱼、网箱养鱼和围栏养殖等。高密度精养采用流水、控温、增氧和投喂优质饵料等方法，在小水体中进行高密度养殖，从而获得高产，如流水高密度养鱼、虾等。
为了让鱼儿能够更好的成长，人们会将鱼草投放到鱼塘内，方便鱼儿食用，目前通常是人工将鱼草投放到鱼塘内，而人工将鱼草投放到鱼塘内时，由于鱼塘边通常都是泥土，到了下雨天，容易让人打滑，而且难以将鱼草均匀的投放到鱼塘内，因此亟需研发一种不容易让人打滑、能够将鱼草均匀的投放到鱼塘内的农村水产养殖用鱼草投放装置。
发明内容
为了克服人工将鱼草投放到鱼塘内时，由于鱼塘边通常都是泥土，到了下雨天，容易让人打滑，而且难以将鱼草均匀的投放到鱼塘内的缺点，要解决的技术问题：提供一种不容易让人打滑、能够将鱼草均匀的投放到鱼塘内的农村水产养殖用鱼草投放装置。
技术方案如下：一种农村水产养殖用鱼草投放装置，包括有空心底座、插杆、空心套管、箱体、进料管、框体、第一电机、第一轴承座、转杆和拨杆，鱼塘内底部设有空心底座，空心底座左部和右部均开有插孔，两个插孔内均设有插杆，空心底座顶部连接有空心套管，空心套管与空心底座相通，空心套管顶部连接有箱体，箱体顶部左侧连接有进料管，进料管与箱体相通，箱体底部右侧开有出料口，箱体顶部中间连接有框体，框体内顶部安装有第一电机，箱体顶部中间嵌入式的安装有第一轴承座，第一轴承座内连接有转杆，转杆左侧下部连接有两个拨杆，转杆顶端与第一电机的输出轴连接。
作为上述方案的改进，还包括有小电机、第一齿轮、空心套筒、第二齿轮、第二轴承座和横杆，箱体顶部左侧安装有小电机，小电机的输出轴上安装有第一齿轮，空心套管上套有空心套筒，空心套筒中部安装有第二齿轮，第二齿轮与第一齿轮啮合，空心套筒底部安装有第二轴承座，第二轴承座内的轴承与空心套管通过过盈连接，第二轴承座右侧连接有横杆，横杆位于出料口的正下方。
作为上述方案的改进，还包括有T形杆、压板、弹簧、电动绕线轮和拉绳，箱体顶部右侧开有导孔，导孔内设有T形杆，T形杆上套有弹簧，弹簧一端与箱体顶部连接，另一端与T形杆连接，T形杆底端连接有压板，压板位于出料口正上方，箱体顶部右侧安装有电动绕线轮，电动绕线轮上绕有拉绳，拉绳末端与T形杆上部连接。
作为上述方案的改进，还包括有转轴、盖子和螺杆，进料管左侧上部转动式的安装有转轴，转轴顶部连接有盖子，盖子右侧和进料管右侧上部均开有螺孔，螺孔内活动式设有螺杆。
操作人员将本发明放在鱼塘内，然后将两个插杆分别插进两个插孔内，并使其插进土壤内，将本发明固定，然后将适量的鱼草从进料管放进箱体内，再启动第一电机转动，带动转杆转动，从而带动拨杆转动，拨杆不断拨动鱼草，使鱼草通过出料口落到鱼塘内，进行投放鱼草。投放完毕之后，关闭第一电机。
因为还包括有小电机、第一齿轮、空心套筒、第二齿轮、第二轴承座和横杆，箱体顶部左侧安装有小电机，小电机的输出轴上安装有第一齿轮，空心套管上套有空心套筒，空心套筒中部安装有第二齿轮，第二齿轮与第一齿轮啮合，空心套筒底部安装有第二轴承座，第二轴承座内的轴承与空心套管通过过盈连接，第二轴承座右侧连接有横杆，横杆位于出料口的正下方。在进行投放鱼草时，操作人员启动小电机转动，带动第一齿轮转动，从而带动第二齿轮转动，进而带动空心套筒转动，横杆随之转动，将鱼草打散，从而使得鱼草能够均匀的落到鱼塘内。当投放完毕之后，操作人员关闭小电机。
因为还包括有T形杆、压板、弹簧、电动绕线轮和拉绳，箱体顶部右侧开有导孔，导孔内设有T形杆，T形杆上套有弹簧，弹簧一端与箱体顶部连接，另一端与T形杆连接，T形杆底端连接有压板，压板位于出料口正上方，箱体顶部右侧安装有电动绕线轮，电动绕线轮上绕有拉绳，拉绳末端与T形杆上部连接。在进行投放鱼草时，操作人员控制电动绕线轮，使拉绳不断拉动T形杆，在弹簧的作用下，T形杆上下移动，从而带动压板上下移动，对鱼草进行挤压，避免鱼草残留在箱体内。当投放完毕之后，操作人员关闭电动绕线轮。
因为还包括有转轴、盖子和螺杆，进料管左侧上部转动式的安装有转轴，转轴顶部连接有盖子，盖子右侧和进料管右侧上部均开有螺孔，螺孔内活动式设有螺杆。初始时，螺杆处于拧紧状态。当需要下料时，操作人员将螺杆旋下，然后将盖子打开，再将鱼草从进料管放进箱体内。放好之后，操作人员关闭盖子，然后将螺杆旋入螺孔内，从而可防止外界的杂质掉进箱体内。
本发明通过第一电机转动可使鱼草通过出料口落到鱼塘内，进行投放鱼草，而不需要人工进行投放鱼草，从而达到了不容易让人打滑、能够将鱼草均匀的投放到鱼塘内的效果。
附图说明

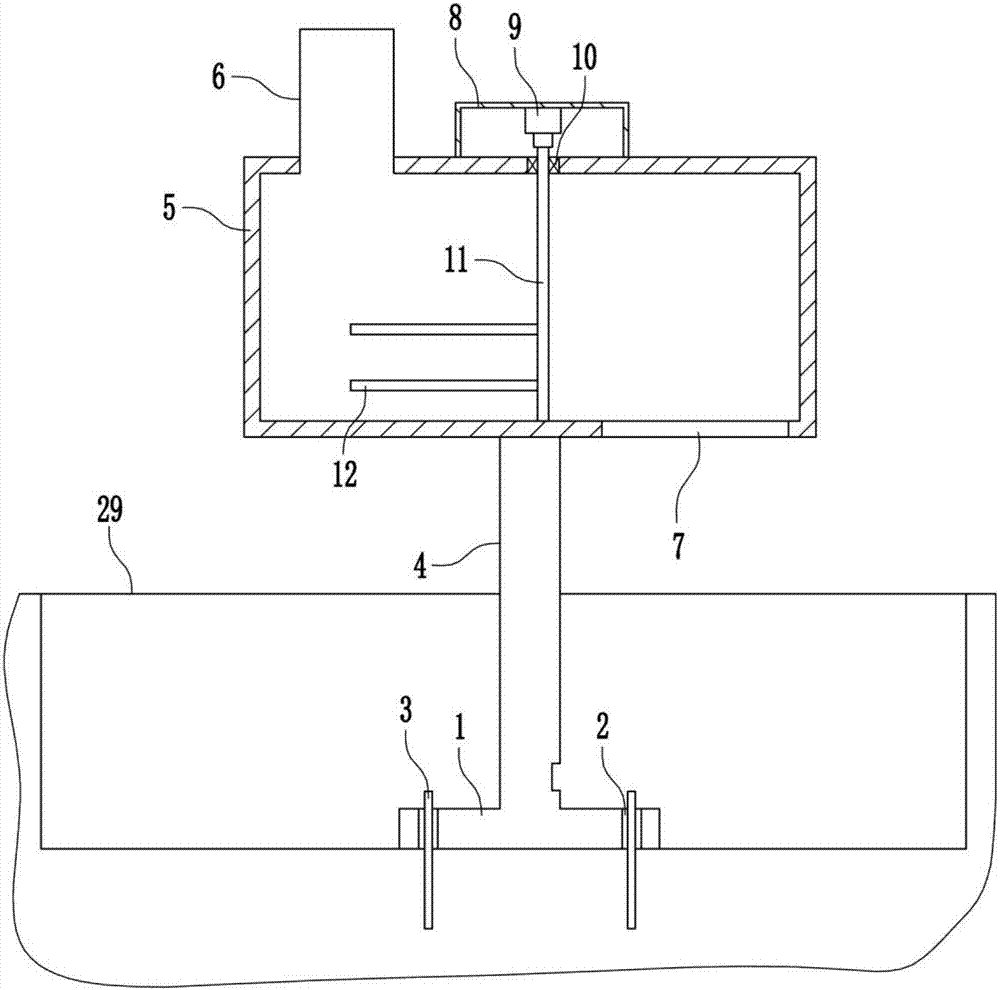

图1为本发明的第一种主视结构示意图。
图2为本发明转杆和拨杆的俯视结构示意图。
图3为本发明的第二种主视结构示意图。
图4为本发明空心套筒和第二齿轮的放大示意图。
图5为本发明的第三种主视结构示意图。
图6为本发明螺孔和螺杆的放大示意图。
图中：1…空心底座，2…插孔，3…插杆，4…空心套管，5…箱体，6…进料管，7…出料口，8…框体，9…第一电机，10…第一轴承座，11…转杆，12…拨杆，13…小电机，14…第一齿轮，15…空心套筒，16…第二齿轮，17…第二轴承座，18…横杆，19…导孔，20…T形杆，21…压板，22…弹簧，23…电动绕线轮，24…拉绳，25…转轴，26…盖子，27…螺孔，28…螺杆，29…鱼塘。
具体实施方式
为使本发明的目的、技术方案和优点更加清楚，下面将结合附图对本发明作进一步地详细描述。仅此声明，本发明在文中出现或即将出现的上、下、左、右、前、后、内、外等方位用词，仅以本发明的附图为基准，其并不是对本发明的具体限定。
实施例1
一种农村水产养殖用鱼草投放装置，如图1-6所示，包括有空心底座1、插杆3、空心套管4、箱体5、进料管6、框体8、第一电机9、第一轴承座10、转杆11和拨杆12，鱼塘29内底部设有空心底座1，空心底座1左部和右部均开有插孔2，两个插孔2内均设有插杆3，空心底座1顶部连接有空心套管4，空心套管4与空心底座1相通，空心套管4顶部连接有箱体5，箱体5顶部左侧连接有进料管6，进料管6与箱体5相通，箱体5底部右侧开有出料口7，箱体5顶部中间连接有框体8，框体8内顶部安装有第一电机9，箱体5顶部中间嵌入式的安装有第一轴承座10，第一轴承座10内连接有转杆11，转杆11左侧下部连接有两个拨杆12，转杆11顶端与第一电机9的输出轴连接。
实施例2
一种农村水产养殖用鱼草投放装置，如图1-6所示，包括有空心底座1、插杆3、空心套管4、箱体5、进料管6、框体8、第一电机9、第一轴承座10、转杆11和拨杆12，鱼塘29内底部设有空心底座1，空心底座1左部和右部均开有插孔2，两个插孔2内均设有插杆3，空心底座1顶部连接有空心套管4，空心套管4与空心底座1相通，空心套管4顶部连接有箱体5，箱体5顶部左侧连接有进料管6，进料管6与箱体5相通，箱体5底部右侧开有出料口7，箱体5顶部中间连接有框体8，框体8内顶部安装有第一电机9，箱体5顶部中间嵌入式的安装有第一轴承座10，第一轴承座10内连接有转杆11，转杆11左侧下部连接有两个拨杆12，转杆11顶端与第一电机9的输出轴连接。
还包括有小电机13、第一齿轮14、空心套筒15、第二齿轮16、第二轴承座17和横杆18，箱体5顶部左侧安装有小电机13，小电机13的输出轴上安装有第一齿轮14，空心套管4上套有空心套筒15，空心套筒15中部安装有第二齿轮16，第二齿轮16与第一齿轮14啮合，空心套筒15底部安装有第二轴承座17，第二轴承座17内的轴承与空心套管4通过过盈连接，第二轴承座17右侧连接有横杆18，横杆18位于出料口7的正下方。
实施例3
一种农村水产养殖用鱼草投放装置，如图1-6所示，包括有空心底座1、插杆3、空心套管4、箱体5、进料管6、框体8、第一电机9、第一轴承座10、转杆11和拨杆12，鱼塘29内底部设有空心底座1，空心底座1左部和右部均开有插孔2，两个插孔2内均设有插杆3，空心底座1顶部连接有空心套管4，空心套管4与空心底座1相通，空心套管4顶部连接有箱体5，箱体5顶部左侧连接有进料管6，进料管6与箱体5相通，箱体5底部右侧开有出料口7，箱体5顶部中间连接有框体8，框体8内顶部安装有第一电机9，箱体5顶部中间嵌入式的安装有第一轴承座10，第一轴承座10内连接有转杆11，转杆11左侧下部连接有两个拨杆12，转杆11顶端与第一电机9的输出轴连接。
还包括有小电机13、第一齿轮14、空心套筒15、第二齿轮16、第二轴承座17和横杆18，箱体5顶部左侧安装有小电机13，小电机13的输出轴上安装有第一齿轮14，空心套管4上套有空心套筒15，空心套筒15中部安装有第二齿轮16，第二齿轮16与第一齿轮14啮合，空心套筒15底部安装有第二轴承座17，第二轴承座17内的轴承与空心套管4通过过盈连接，第二轴承座17右侧连接有横杆18，横杆18位于出料口7的正下方。
还包括有T形杆20、压板21、弹簧22、电动绕线轮23和拉绳24，箱体5顶部右侧开有导孔19，导孔19内设有T形杆20，T形杆20上套有弹簧22，弹簧22一端与箱体5顶部连接，另一端与T形杆20连接，T形杆20底端连接有压板21，压板21位于出料口7正上方，箱体5顶部右侧安装有电动绕线轮23，电动绕线轮23上绕有拉绳24，拉绳24末端与T形杆20上部连接。
实施例4
一种农村水产养殖用鱼草投放装置，如图1-6所示，包括有空心底座1、插杆3、空心套管4、箱体5、进料管6、框体8、第一电机9、第一轴承座10、转杆11和拨杆12，鱼塘29内底部设有空心底座1，空心底座1左部和右部均开有插孔2，两个插孔2内均设有插杆3，空心底座1顶部连接有空心套管4，空心套管4与空心底座1相通，空心套管4顶部连接有箱体5，箱体5顶部左侧连接有进料管6，进料管6与箱体5相通，箱体5底部右侧开有出料口7，箱体5顶部中间连接有框体8，框体8内顶部安装有第一电机9，箱体5顶部中间嵌入式的安装有第一轴承座10，第一轴承座10内连接有转杆11，转杆11左侧下部连接有两个拨杆12，转杆11顶端与第一电机9的输出轴连接。
还包括有小电机13、第一齿轮14、空心套筒15、第二齿轮16、第二轴承座17和横杆18，箱体5顶部左侧安装有小电机13，小电机13的输出轴上安装有第一齿轮14，空心套管4上套有空心套筒15，空心套筒15中部安装有第二齿轮16，第二齿轮16与第一齿轮14啮合，空心套筒15底部安装有第二轴承座17，第二轴承座17内的轴承与空心套管4通过过盈连接，第二轴承座17右侧连接有横杆18，横杆18位于出料口7的正下方。
还包括有T形杆20、压板21、弹簧22、电动绕线轮23和拉绳24，箱体5顶部右侧开有导孔19，导孔19内设有T形杆20，T形杆20上套有弹簧22，弹簧22一端与箱体5顶部连接，另一端与T形杆20连接，T形杆20底端连接有压板21，压板21位于出料口7正上方，箱体5顶部右侧安装有电动绕线轮23，电动绕线轮23上绕有拉绳24，拉绳24末端与T形杆20上部连接。
还包括有转轴25、盖子26和螺杆28，进料管6左侧上部转动式的安装有转轴25，转轴25顶部连接有盖子26，盖子26右侧和进料管6右侧上部均开有螺孔27，螺孔27内活动式设有螺杆28。
操作人员将本发明放在鱼塘29内，然后将两个插杆3分别插进两个插孔2内，并使其插进土壤内，将本发明固定，然后将适量的鱼草从进料管6放进箱体5内，再启动第一电机9转动，带动转杆11转动，从而带动拨杆12转动，拨杆12不断拨动鱼草，使鱼草通过出料口7落到鱼塘29内，进行投放鱼草。投放完毕之后，关闭第一电机9。
因为还包括有小电机13、第一齿轮14、空心套筒15、第二齿轮16、第二轴承座17和横杆18，箱体5顶部左侧安装有小电机13，小电机13的输出轴上安装有第一齿轮14，空心套管4上套有空心套筒15，空心套筒15中部安装有第二齿轮16，第二齿轮16与第一齿轮14啮合，空心套筒15底部安装有第二轴承座17，第二轴承座17内的轴承与空心套管4通过过盈连接，第二轴承座17右侧连接有横杆18，横杆18位于出料口7的正下方。在进行投放鱼草时，操作人员启动小电机13转动，带动第一齿轮14转动，从而带动第二齿轮16转动，进而带动空心套筒15转动，横杆18随之转动，将鱼草打散，从而使得鱼草能够均匀的落到鱼塘29内。当投放完毕之后，操作人员关闭小电机13。
因为还包括有T形杆20、压板21、弹簧22、电动绕线轮23和拉绳24，箱体5顶部右侧开有导孔19，导孔19内设有T形杆20，T形杆20上套有弹簧22，弹簧22一端与箱体5顶部连接，另一端与T形杆20连接，T形杆20底端连接有压板21，压板21位于出料口7正上方，箱体5顶部右侧安装有电动绕线轮23，电动绕线轮23上绕有拉绳24，拉绳24末端与T形杆20上部连接。在进行投放鱼草时，操作人员控制电动绕线轮23，使拉绳24不断拉动T形杆20，在弹簧22的作用下，T形杆20上下移动，从而带动压板21上下移动，对鱼草进行挤压，避免鱼草残留在箱体5内。当投放完毕之后，操作人员关闭电动绕线轮23。
因为还包括有转轴25、盖子26和螺杆28，进料管6左侧上部转动式的安装有转轴25，转轴25顶部连接有盖子26，盖子26右侧和进料管6右侧上部均开有螺孔27，螺孔27内活动式设有螺杆28。初始时，螺杆28处于拧紧状态。当需要下料时，操作人员将螺杆28旋下，然后将盖子26打开，再将鱼草从进料管6放进箱体5内。放好之后，操作人员关闭盖子26，然后将螺杆28旋入螺孔27内，从而可防止外界的杂质掉进箱体5内。
上述实施例是提供给熟悉本领域内的人员来实现或使用本发明的，熟悉本领域的人员可在不脱离本发明的发明思想的情况下，对上述实施例做出种种修改或变化，因而本发明的保护范围并不被上述实施例所限，而应该是符合权利要求书提到的创新性特征的最大范围。
