技术领域
本发明涉及轧钢机技术领域，具体为一种可根据钢材改变导卫口形状的轧钢机导卫装置。
背景技术
轧钢机是一种用来加工钢材的设备，将加热好的钢材引导进入轧钢机进行轧制，目前轧钢机的导卫装置大多数为U型凹槽，钢材在进入轧钢机时，通过滑动方式进入轧钢机中，但是目前的轧钢机在使用过程中依然存在以下的问题：
目前的导卫装置的导卫口形状固定，无法改变导卫口形状，导致钢材只能按照固定进料方式进入导卫装置，而钢材在加工时可能需要加工特定的角度，并且各类钢材的形状也不相同，目前的导卫口无法满足上述需求，最终导致钢材加工变废，造成钢材的浪费，致使钢材需要重新加工，浪费资源，不够节能，并且传统的导卫装置在调节上导盒体与下导盒体的间距时，需要一个一个调节螺栓，步骤较为繁琐，不便于调节。
因此，我们提出了一种可根据钢材改变导卫口形状的轧钢机导卫装置来解决以上的问题，通过卡块与限位齿杆的配合使用，当活动板调节至合适的形状或角度时，利用电生磁装置将卡块卡块弹出并与限位齿杆啮合，使限位齿杆无法在转动，固定活动板的位置，固定导卫口的形状，便于限定钢材的进入，提高生产效率节省生产成本。
发明内容
本发明为实现技术目的采用如下技术方案：一种可根据钢材改变导卫口形状的轧钢机导卫装置，包括下导盒体，所述下导盒体的两侧均活动连接有贯穿并延伸至下导盒体顶部的螺杆，螺杆的顶部螺纹连接有与下导盒体相适配的上导盒体，下导盒体和上导盒体的中部均活动连接有限位齿杆，限位齿杆的两端均卡接有卡块，卡块的内侧固定连接有弹簧，弹簧的中部套接有电生磁装置，限位齿杆的外侧啮合有均匀分布的活动板，活动板的中部开设有与限位齿杆相适配的滑槽，活动板的内侧活动连接有滚珠，上导盒体两侧的内壁均活动连接有与螺杆的内侧啮合的螺纹齿轮，螺纹齿轮的底部啮合有与上导盒体的中部活动连接的传动齿杆，传动齿杆的内侧啮合有与上导盒体中部活动连接的调节齿轮，调节齿轮的顶部通过连接杆固定连接有手轮。
本发明具备以下有益效果：
1、该可根据钢材改变导卫口形状的轧钢机导卫装置，通过手轮与螺杆的配合使用，调节上导盒体与下导盒体的间距时，转动手轮，手轮通过连接杆带动调节齿轮转动，调节齿轮带动传动齿杆转动，传动齿杆带动螺纹齿轮转动，螺纹齿轮带动上导盒体沿着螺杆上下移动，从而达到了便于调节的效果，无需像传统的一个一个调节螺栓，统一调节，保证了上导盒体与下导盒体的卡合度。
2、该可根据钢材改变导卫口形状的轧钢机导卫装置，通过限位齿杆与卡块的配合使用，调节前，断开电生磁装置的电路，使卡块在弹簧的作用下收回，再根据钢材的形状以及进料的角度来调节活动板的位置，调整好后，再接通电生磁装置的电路，卡块限制限位齿杆的转动，使活动板的位置固定，如图2所示，从而达到了可改变导卫口形状的效果，保证了钢材的进料角度以及加工质量，提高了的生产效率，提高了生产质量，从而达到了节能的作用。
进一步，所述下导盒体的材料为钢制材料且下导盒体的中部开设有与活动板相适配的活动槽，下导盒体的两侧均开设有与螺杆相适配的转槽，所述两侧螺杆的螺纹方向相同且螺杆的材料为钢制材料。
进一步，所述上导盒体的中部开设有与活动板相适配的活动槽且上导盒体的两侧开设有与螺杆相适配的螺纹槽，所述限位齿杆的数量为两个且两个限位齿杆互相啮合，限位齿杆的长度大于活动槽的长度。
进一步，所述卡块的数量为两个且卡块的形状为锯齿状，卡块的材料为硬质铁磁材料，所述弹簧为压缩弹簧且弹簧的数量为四个，两个弹簧为一组，总共有两组。
进一步，所述电生磁装置的数量为四个且每两个电生磁装置为一组，所述活动板的材料为钢制材料且活动板总共有两组，两组活动板互相对称。
进一步，所述两个螺纹齿轮的螺纹方向相同，所述传动齿杆有齿轮和连接杆组成，所述调节齿轮的直径不大于上导盒体的宽度。
附图说明

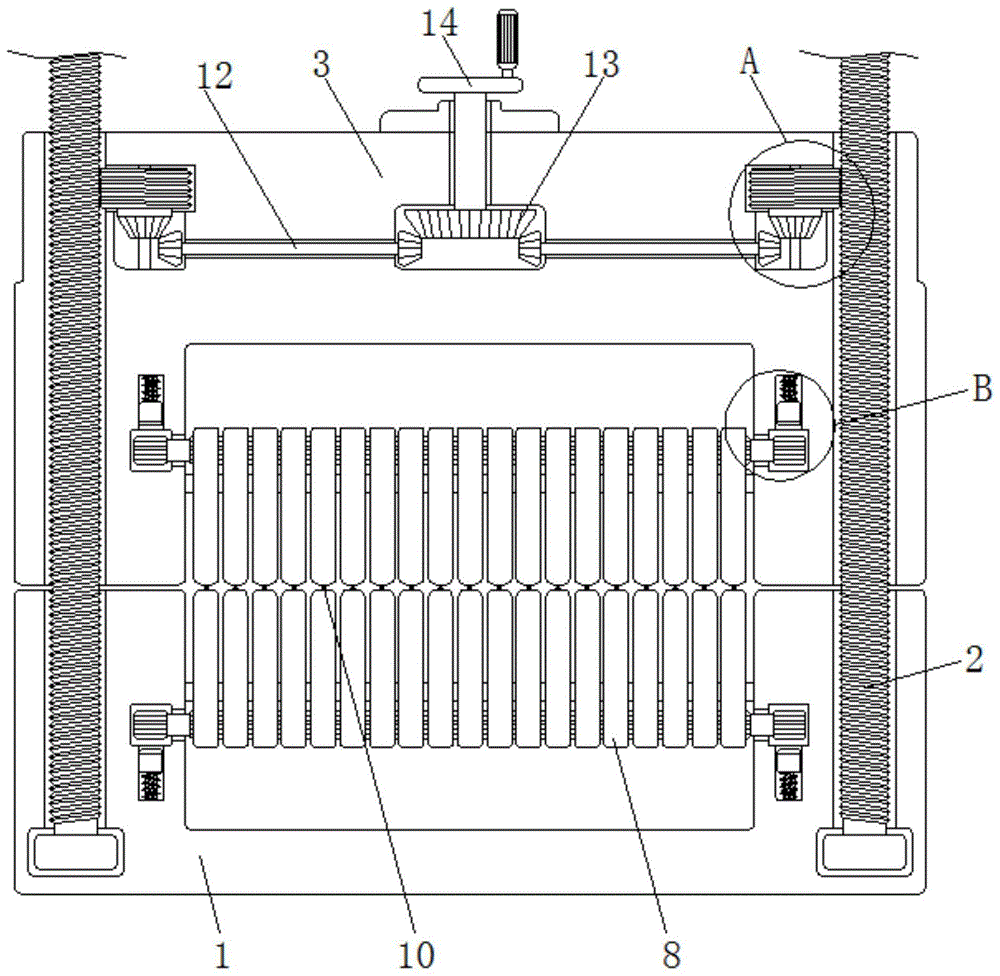

图1为本发明结构示意图；
图2为本发明活动板调节后结构示意图；
图3为本发明图1中A部局部放大结构示意图；
图4为本发明图1中B部局部放大结构示意图；
图5为本发明传动齿杆弯曲结构示意图；
图6为本发明滑槽弯曲结构示意图。
图中：1下导盒体、2螺杆、3上导盒体、4限位齿杆、5卡块、6弹簧、7电生磁装置、8活动板、9滑槽、10滚珠、11螺纹齿轮、12传动齿杆、13调节齿轮、14手轮。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-6，一种可根据钢材改变导卫口形状的轧钢机导卫装置，包括下导盒体1，下导盒体1起到固定的作用，下导盒体1的材料为钢制材料且下导盒体1的中部开设有与活动板8相适配的活动槽，下导盒体1的两侧均开设有与螺杆2相适配的转槽，两侧螺杆2的螺纹方向相同且螺杆2的材料为钢制材料，下导盒体1的两侧均活动连接有贯穿并延伸至下导盒体1顶部的螺杆2，螺杆2起到带动上导盒体3上下移动的作用，螺杆2的顶部螺纹连接有与下导盒体1相适配的上导盒体3，上导盒体3起到固定各部件的作用，上导盒体3的中部开设有与活动板8相适配的活动槽且上导盒体3的两侧开设有与螺杆2相适配的螺纹槽。
限位齿杆4的数量为两个且两个限位齿杆4互相啮合，限位齿杆4的长度大于活动槽的长度，下导盒体1和上导盒体3的中部均活动连接有限位齿杆4，限位齿杆4起到限制活动板8上下移动的作用，限位齿杆4的两端均卡接有卡块5，卡块5起到限制限位齿杆4转动的作用，卡块5的数量为两个且卡块5的形状为锯齿状，卡块5的材料为硬质铁磁材料，弹簧6为压缩弹簧且弹簧6的数量为四个，两个弹簧6为一组，总共有两组，卡块5的内侧固定连接有弹簧6，弹簧6起到将卡块5弹出的作用，弹簧6的中部套接有电生磁装置7，电生磁装置7起到将卡块5收缩的作用，电生磁装置7的数量为四个且每两个电生磁装置7为一组，活动板8的材料为钢制材料且活动板8总共有两组，两组活动板8互相对称，限位齿杆4的外侧啮合有均匀分布的活动板8，活动板8起到限制钢材进入的作用。
活动板8的中部开设有与限位齿杆4相适配的滑槽9，滑槽9起到便于活动板8移动的作用，活动板8的内侧活动连接有滚珠10，滚珠10起到减小钢材与上导盒体3以及下导盒体1之间摩擦力的作用，上导盒体3两侧的内壁均活动连接有与螺杆2的内侧啮合的螺纹齿轮11，螺纹齿轮11起到传动的作用，两个螺纹齿轮11的螺纹方向相同，传动齿杆12有齿轮和连接杆组成，调节齿轮13的直径不大于上导盒体3的宽度，螺纹齿轮11的底部啮合有与上导盒体3的中部活动连接的传动齿杆12，传动齿杆12起到传动的作用，传动齿杆12的内侧啮合有与上导盒体3中部活动连接的调节齿轮13，调节齿轮13起到方便调节的作用，调节齿轮13的顶部通过连接杆固定连接有手轮14，手轮14起到便于调节的作用。
工作原理：初始状态如图1所示，调节前，断开电生磁装置7的电路，使卡块5在弹簧6的作用下收回，再根据钢材的形状以及进料的角度来调节活动板8的位置，调节上导盒体3与下导盒体1的间距时，转动手轮14，手轮14通过连接杆带动调节齿轮13转动，调节齿轮13带动传动齿杆12转动，传动齿杆12带动螺纹齿轮11转动，螺纹齿轮11带动上导盒体3沿着螺杆2上下移动，从而达到了便于调节的效果，无需像传统的一个一个调节螺栓，统一调节，调整好后，再接通电生磁装置7的电路，卡块5限制限位齿杆4的转动，使活动板8的位置固定，如图2所示。
尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
