技术领域
本发明涉及一种清洁设备，尤其涉及一种桥梁施工用桥梁斜拉索清洁设备。
背景技术
桥梁施工按照设计内容，建造桥梁的过程；主要指桥梁施工技术与施工组织、施工管理、施工质量等内容。
斜拉索式桥梁建设完毕后需要对其进行日常的维护，以保证桥梁的使用寿命，在对桥梁进行斜拉索的清洁过程中，人工对斜拉索进行清洁时花费时间长、清洁不干净、安全性低，因此亟需研发一种能够自动对斜拉索进行清洁、清洁整洁度高、安全可靠的桥梁施工用桥梁斜拉索清洁设备。
发明内容
(1)要解决的技术问题
本发明为了克服人工对斜拉索进行清洁时花费时间长、清洁不干净、安全性低的缺点，本发明要解决的技术问题是提供一种能够自动对斜拉索进行清洁、清洁整洁度高、安全可靠的桥梁施工用桥梁斜拉索清洁设备。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种桥梁施工用桥梁斜拉索清洁设备，包括有环形清洁套、驱动机构和清洁机构，环形清洁套内安装有驱动机构，环形清洁套上安装有清洁机构。
优选地，驱动机构包括有第一支杆、第一电机、第一旋转轴、传送轮和接触块，环形清洁套的内左右侧壁的顶部对称设有第一支杆，上方的第一支杆的另一端安装有第一电机，第一电机的输出轴与下方的第一支杆的另一端均连接有第一旋转轴，第一旋转轴上设有传送轮，传送轮的侧壁均匀间隔的设有多个接触块。
优选地，清洁机构包括有第二支杆、第二电机、第二旋转轴、皮带轮、平带和滚筒刷，环形清洁套的内左右侧壁的底部对称设有第二支杆，上方的第二支杆的另一端安装有第二电机，第二电机与下方的第二支杆的另一端均连接有第二旋转轴，第二旋转轴上设有皮带轮，上下方的皮带轮上绕有平带，第二旋转轴上设有滚筒刷，滚筒刷位于皮带轮的后侧。
优选地，还包括有喷洒机构，喷洒机构包括有水箱、加水口、水泵、导管和雾化喷头，环形清洁套的顶部设有水箱，水箱顶部的左侧设有加水口，水箱的内底壁安装有水泵，水泵的输出端连接有导管，导管的尾端依次穿过水箱和环形清洁套并设有雾化喷头。
优选地，还包括有固定机构，固定机构包括有L型连接杆、螺母、螺栓、轴承座和弧形板，环形清洁套的左右侧的顶部和底部对称连接有L型连接杆，L型连接杆的另一端设有螺母，螺母内设有与之配合的螺栓，上下方螺栓的相向端对称安装有轴承座，轴承座的另一端设有弧形板。
优选地，还包括有连接绳和配重块，环形清洁套的底部连接有连接绳，连接绳的另一端连接有配重块。
工作原理：将环形清洁套套在斜拉索上，启动驱动机构和清洁机构工作，在驱动机构和清洁机构的相互配合下对斜拉索进行充分的清洁，清洁完毕后，关闭清洁机构，控制驱动机构将本发明移动到初始位置后关闭驱动机构，将本发明从斜拉索上取下即可。
因为驱动机构包括有第一支杆、第一电机、第一旋转轴、传送轮和接触块，环形清洁套的内左右侧壁的顶部对称设有第一支杆，上方的第一支杆的另一端安装有第一电机，第一电机的输出轴与下方的第一支杆的另一端均连接有第一旋转轴，第一旋转轴上设有传送轮，传送轮的侧壁均匀间隔的设有多个接触块。将斜拉索放置在上下方传送轮形成的空隙中，启动第一电机工作，第一电机通过第一旋转轴带动传送轮转动，上下方的传送轮转动即可带动本发明沿着斜拉索移动，同时接触块能够增大传送轮与斜拉索的摩擦力，使得本发明移动时更加的便利，当不需要对本发明移动时，关闭第一电机即可。
因为清洁机构包括有第二支杆、第二电机、第二旋转轴、皮带轮、平带和滚筒刷，环形清洁套的内左右侧壁的底部对称设有第二支杆，上方的第二支杆的另一端安装有第二电机，第二电机与下方的第二支杆的另一端均连接有第二旋转轴，第二旋转轴上设有皮带轮，上下方的皮带轮上绕有平带，第二旋转轴上设有滚筒刷，滚筒刷位于皮带轮的后侧。将斜拉索放置在上下方的滚筒刷之间，启动第二电机工作，第二电机通过上方的第二旋转轴带动上方的皮带轮转动，上方的皮带轮转动通过平带带动下方的皮带轮转动，如此上下方的皮带轮转动带动滚筒刷转动，滚筒刷转动对斜拉索进行充分的清洁，清洁完毕后，关闭第二电机即可。
因为还包括有喷洒机构，喷洒机构包括有水箱、加水口、水泵、导管和雾化喷头，环形清洁套的顶部设有水箱，水箱顶部的左侧设有加水口，水箱的内底壁安装有水泵，水泵的输出端连接有导管，导管的尾端依次穿过水箱和环形清洁套并设有雾化喷头。通过加水口向水箱中加入一定的清洁剂，启动水泵工作，水泵将清洁剂通过导管导流，并由雾化喷头喷出，雾化喷头喷出的清洁剂均匀喷洒在斜拉索表面，如此即可提高清洁机构的清洁效果，当不需要对斜拉索进行清洁时，关闭水泵即可。
因为还包括有固定机构，固定机构包括有L型连接杆、螺母、螺栓、轴承座和弧形板，环形清洁套的左右侧的顶部和底部对称连接有L型连接杆，L型连接杆的另一端设有螺母，螺母内设有与之配合的螺栓，上下方螺栓的相向端对称安装有轴承座，轴承座的另一端设有弧形板。操作者拧动螺栓带动弧形板相对移动，此时即可将斜拉索放置在上下方弧形板形成的空隙中，再次拧动螺栓带动弧形板将斜拉索套住，如此即可提高本发明的稳定性，当对斜拉索清洁完毕后，重新拧动螺栓并带动弧形板不再套住斜拉索即可将本发明取下。
因为还包括有连接绳和配重块，环形清洁套的底部连接有连接绳，连接绳的另一端连接有配重块。配重块能够防止本发明倾覆，提高本发明的安全性。
(3)有益效果
本发明通过驱动机构和清洁机构的相互配合，对环形清洁套内的斜拉索进行清洁，同时利用喷洒机构和固定机构的优化，达到了能够自动对斜拉索进行清洁、清洁整洁度高、安全可靠的效果。
附图说明

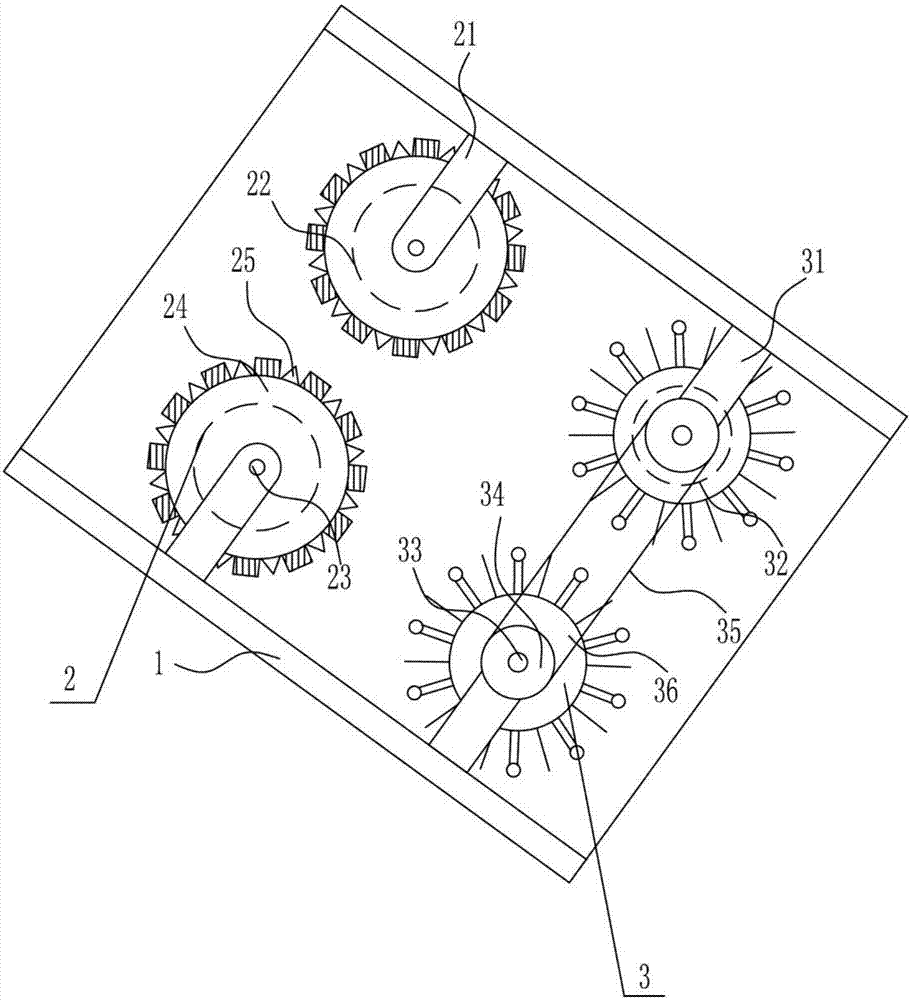

图1为本发明的第一种主视结构示意图。
图2为本发明的第二种主视结构示意图。
附图中的标记为：1-环形清洁套，2-驱动机构，21-第一支杆，22-第一电机，23-第一旋转轴，24-传送轮，25-接触块，3-清洁机构，31-第二支杆，32-第二电机，33-第二旋转轴，34-皮带轮，35-平带，36-滚筒刷，4-喷洒机构，41-水箱，42-加水口，43-水泵，44-导管，45-雾化喷头，5-固定机构，51-L型连接杆，52-螺母，53-螺栓，54-轴承座，55-弧形板，6-连接绳，7-配重块。
具体实施方式
下面结合附图和实施例对本发明作进一步的说明。
实施例1
一种桥梁施工用桥梁斜拉索清洁设备，如图1-2所示，包括有环形清洁套1、驱动机构2和清洁机构3，环形清洁套1内安装有驱动机构2，环形清洁套1上安装有清洁机构3。
实施例2
一种桥梁施工用桥梁斜拉索清洁设备，如图1-2所示，包括有环形清洁套1、驱动机构2和清洁机构3，环形清洁套1内安装有驱动机构2，环形清洁套1上安装有清洁机构3。
驱动机构2包括有第一支杆21、第一电机22、第一旋转轴23、传送轮24和接触块25，环形清洁套1的内左右侧壁的顶部对称设有第一支杆21，上方的第一支杆21的另一端安装有第一电机22，第一电机22的输出轴与下方的第一支杆21的另一端均连接有第一旋转轴23，第一旋转轴23上设有传送轮24，传送轮24的侧壁均匀间隔的设有多个接触块25。
实施例3
一种桥梁施工用桥梁斜拉索清洁设备，如图1-2所示，包括有环形清洁套1、驱动机构2和清洁机构3，环形清洁套1内安装有驱动机构2，环形清洁套1上安装有清洁机构3。
驱动机构2包括有第一支杆21、第一电机22、第一旋转轴23、传送轮24和接触块25，环形清洁套1的内左右侧壁的顶部对称设有第一支杆21，上方的第一支杆21的另一端安装有第一电机22，第一电机22的输出轴与下方的第一支杆21的另一端均连接有第一旋转轴23，第一旋转轴23上设有传送轮24，传送轮24的侧壁均匀间隔的设有多个接触块25。
清洁机构3包括有第二支杆31、第二电机32、第二旋转轴33、皮带轮34、平带35和滚筒刷36，环形清洁套1的内左右侧壁的底部对称设有第二支杆31，上方的第二支杆31的另一端安装有第二电机32，第二电机32与下方的第二支杆31的另一端均连接有第二旋转轴33，第二旋转轴33上设有皮带轮34，上下方的皮带轮34上绕有平带35，第二旋转轴33上设有滚筒刷36，滚筒刷36位于皮带轮34的后侧。
实施例4
一种桥梁施工用桥梁斜拉索清洁设备，如图1-2所示，包括有环形清洁套1、驱动机构2和清洁机构3，环形清洁套1内安装有驱动机构2，环形清洁套1上安装有清洁机构3。
驱动机构2包括有第一支杆21、第一电机22、第一旋转轴23、传送轮24和接触块25，环形清洁套1的内左右侧壁的顶部对称设有第一支杆21，上方的第一支杆21的另一端安装有第一电机22，第一电机22的输出轴与下方的第一支杆21的另一端均连接有第一旋转轴23，第一旋转轴23上设有传送轮24，传送轮24的侧壁均匀间隔的设有多个接触块25。
清洁机构3包括有第二支杆31、第二电机32、第二旋转轴33、皮带轮34、平带35和滚筒刷36，环形清洁套1的内左右侧壁的底部对称设有第二支杆31，上方的第二支杆31的另一端安装有第二电机32，第二电机32与下方的第二支杆31的另一端均连接有第二旋转轴33，第二旋转轴33上设有皮带轮34，上下方的皮带轮34上绕有平带35，第二旋转轴33上设有滚筒刷36，滚筒刷36位于皮带轮34的后侧。
还包括有喷洒机构4，喷洒机构4包括有水箱41、加水口42、水泵43、导管44和雾化喷头45，环形清洁套1的顶部设有水箱41，水箱41顶部的左侧设有加水口42，水箱41的内底壁安装有水泵43，水泵43的输出端连接有导管44，导管44的尾端依次穿过水箱41和环形清洁套1并设有雾化喷头45。
还包括有固定机构5，固定机构5包括有L型连接杆51、螺母52、螺栓53、轴承座54和弧形板55，环形清洁套1的左右侧的顶部和底部对称连接有L型连接杆51，L型连接杆51的另一端设有螺母52，螺母52内设有与之配合的螺栓53，上下方螺栓53的相向端对称安装有轴承座54，轴承座54的另一端设有弧形板55。
还包括有连接绳6和配重块7，环形清洁套1的底部连接有连接绳6，连接绳6的另一端连接有配重块7。
工作原理：将环形清洁套1套在斜拉索上，启动驱动机构2和清洁机构3工作，在驱动机构2和清洁机构3的相互配合下对斜拉索进行充分的清洁，清洁完毕后，关闭清洁机构3，控制驱动机构2将本发明移动到初始位置后关闭驱动机构2，将本发明从斜拉索上取下即可。
因为驱动机构2包括有第一支杆21、第一电机22、第一旋转轴23、传送轮24和接触块25，环形清洁套1的内左右侧壁的顶部对称设有第一支杆21，上方的第一支杆21的另一端安装有第一电机22，第一电机22的输出轴与下方的第一支杆21的另一端均连接有第一旋转轴23，第一旋转轴23上设有传送轮24，传送轮24的侧壁均匀间隔的设有多个接触块25。将斜拉索放置在上下方传送轮24形成的空隙中，启动第一电机22工作，第一电机22通过第一旋转轴23带动传送轮24转动，上下方的传送轮24转动即可带动本发明沿着斜拉索移动，同时接触块25能够增大传送轮24与斜拉索的摩擦力，使得本发明移动时更加的便利，当不需要对本发明移动时，关闭第一电机22即可。
因为清洁机构3包括有第二支杆31、第二电机32、第二旋转轴33、皮带轮34、平带35和滚筒刷36，环形清洁套1的内左右侧壁的底部对称设有第二支杆31，上方的第二支杆31的另一端安装有第二电机32，第二电机32与下方的第二支杆31的另一端均连接有第二旋转轴33，第二旋转轴33上设有皮带轮34，上下方的皮带轮34上绕有平带35，第二旋转轴33上设有滚筒刷36，滚筒刷36位于皮带轮34的后侧。将斜拉索放置在上下方的滚筒刷36之间，启动第二电机32工作，第二电机32通过上方的第二旋转轴33带动上方的皮带轮34转动，上方的皮带轮34转动通过平带35带动下方的皮带轮34转动，如此上下方的皮带轮34转动带动滚筒刷36转动，滚筒刷36转动对斜拉索进行充分的清洁，清洁完毕后，关闭第二电机32即可。
因为还包括有喷洒机构4，喷洒机构4包括有水箱41、加水口42、水泵43、导管44和雾化喷头45，环形清洁套1的顶部设有水箱41，水箱41顶部的左侧设有加水口42，水箱41的内底壁安装有水泵43，水泵43的输出端连接有导管44，导管44的尾端依次穿过水箱41和环形清洁套1并设有雾化喷头45。通过加水口42向水箱41中加入一定的清洁剂，启动水泵43工作，水泵43将清洁剂通过导管44导流，并由雾化喷头45喷出，雾化喷头45喷出的清洁剂均匀喷洒在斜拉索表面，如此即可提高清洁机构3的清洁效果，当不需要对斜拉索进行清洁时，关闭水泵43即可。
因为还包括有固定机构5，固定机构5包括有L型连接杆51、螺母52、螺栓53、轴承座54和弧形板55，环形清洁套1的左右侧的顶部和底部对称连接有L型连接杆51，L型连接杆51的另一端设有螺母52，螺母52内设有与之配合的螺栓53，上下方螺栓53的相向端对称安装有轴承座54，轴承座54的另一端设有弧形板55。操作者拧动螺栓53带动弧形板55相对移动，此时即可将斜拉索放置在上下方弧形板55形成的空隙中，再次拧动螺栓53带动弧形板55将斜拉索套住，如此即可提高本发明的稳定性，当对斜拉索清洁完毕后，重新拧动螺栓53并带动弧形板55不再套住斜拉索即可将本发明取下。
因为还包括有连接绳6和配重块7，环形清洁套1的底部连接有连接绳6，连接绳6的另一端连接有配重块7。配重块7能够防止本发明倾覆，提高本发明的安全性。
以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
