技术领域
本发明属于灌装设备技术领域，更具体地说，特别涉及一种洗面奶生产用的防漏液式灌装设备。
背景技术
膏体灌装机是利用压缩空气作为动力，对膏体原料进行精细灌装，结构简单，操作方便，适用于各种液体、粘稠流体和膏体的灌装，广泛应用于制药、化工、视频和化妆品等领域。
结合现有技术本发明人发现，现有的设备虽然能够进行常规的使用，但是其在实际应用中存在，盛料罐体多采用手工清洗，清洗操作繁琐不便，且缺少对瓶体的定位托举功能，在灌装过程需人工手扶瓶体，即增加了工人的作业强度，还易出现人工定位不准确造成瓶口不居中漏料的问题。
于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种洗面奶生产用的防漏液式灌装设备，以期达到更具有更加实用价值性的目的。
发明内容
为了解决上述技术问题，本发明提供一种洗面奶生产用的防漏液式灌装设备，以解决现有灌装设备，盛料罐体多采用手工清洗，清洗操作繁琐不便，且缺少对瓶体的定位托举功能，还易出现人工定位不准确造成瓶口不居中漏料的问题。
本发明洗面奶生产用的防漏液式灌装设备的目的与功效，由以下具体技术手段所达成：
一种洗面奶生产用的防漏液式灌装设备，包括支撑杆，气泵，电气箱，料罐，气缸，搅拌轴，搅拌架，倾斜搅拌杆，定位插杆，安装板，支撑轴，出料管，搅拌电机，电机支撑板，毛刷架，轴承座，支撑放置板，定位板，螺纹撑杆，顶靠架，定位框，夹板，竖直定位板和滑动杆；四处所述支撑杆的顶端焊接支撑有一处安装板，且四处支撑杆之间的两处安装平板上分别支撑安装有一处气泵和一处电气箱；四处所述支撑杆的底部均焊接设置有一处带刹车的脚轮；所述安装板的顶端对称支撑有两处气缸，此两处气缸之间的板面上支撑安装有一处计量筒，且两处气缸的伸缩杆与计量筒的伸缩杆通过一处连接板锁紧连接在一起；所述安装板的前端中间位置安装固定有一处出料筒，此出料筒的背部管道与计量筒的锁紧连通，其正面管道与出料管焊接连通，且其顶端管道与料罐锁紧连通；四处所述定位插杆围绕料罐支撑设置；所述料罐通过其圆周外壁上的四组插环对应滑动套插于四处定位插杆上；所述轴承座呈上下间隔设置有两处，且两处轴承座之间呈环形阵列支撑设置六处折弯支撑板，且四处电机支撑板环绕焊接于六处折弯支撑板中间位置的安装环上；四处所述电机支撑板的支撑位置与四处支撑轴对应，且搅拌电机支撑锁紧于四处电机支撑板上；所述搅拌电机的转轴依次穿过插嵌穿过两处轴承座与搅拌轴焊接固定在一起；两处所述倾斜搅拌杆的尾端位置均支撑焊接有一处定位插杆，当毛刷架被锁紧套插定于两处搅拌架上时两处定位插杆恰好插置于毛刷架底部连接板上的两处插孔中；四处所述电机支撑板通过其的尾端向下焊接有四处插套对应此套插于四处支撑轴上并通过四处梅花螺帽锁紧定位。
进一步的，所述搅拌轴上对称支撑有两处搅拌架，此两处搅拌架均由两处横置撑杆，焊接于两处横置撑杆首端的一处竖直连接搅拌杆共同组合形成，其中两处横置撑杆的之间的中间位置焊接支撑有一处支撑环，且两处横置撑杆的中间位置呈上下对称支撑有两处弧形弯杆。
进一步的，两处所述倾斜搅拌杆倾斜焊接于左右两处竖直连接搅拌杆与搅拌轴的底部支撑细杆之间，且两处倾斜搅拌杆均呈波浪形弯曲设置。
进一步的，所述毛刷架为塑料材质其左右两外侧端面上均匀设置有刷毛，且其上半部分呈凵kan状设置，其下半部分呈V型倾斜顶凸设置。
进一步的，所述毛刷架的上部左右支撑竖板上的顶端段上均设置有一处插套，且其底部左右支撑倾斜支撑板之间的连接板上对称贯穿开开设有两处插孔，毛刷架就通过上述两处插套滑套于两处搅拌架左右两处竖直连接搅拌杆的顶端螺纹段上，并通过两处梅花螺帽锁紧定位。
进一步的，前端两处所述支撑杆顶端位置的正前方支撑设置有一处定位框，此定位框的左右侧板上均对称贯穿设置有两处滑动杆，这两处滑动杆的内侧端焊接支撑有一处夹板，其外侧端贯穿通过一处竖直定位板，且两处滑动杆上均套设有一处弹簧，此两处弹簧位于定位框侧板与竖直定位板之间。
进一步的，所述定位框左右支撑架的底部对称支撑有两处螺纹撑杆，支撑放置板就滑动套插于此两处两处螺纹撑杆上并通过两处梅花螺帽顶托定位。
进一步的，所述支撑放置板的后侧中间位置支撑焊接有一处定位板，此定位板的中间处贯穿设置有一处螺纹杆，且这处螺杆的首端与顶靠架通过转动座转动连接。
与现有技术相比，本发明具有如下有益效果：
本发明的搅拌轴，搅拌架，可以方便的连同搅拌电机一起取下进行清洁；通过毛刷架的组合插接安装使用可以方便的对料罐进行扫擦清洁，免去人工清洗的麻烦；在弹簧的顶推下两处夹板可以将位于与其之间的瓶口夹紧定位，使瓶口对准出料管并避免瓶口在灌装的过程中发生左中右移位，造成漏料的情况发生；撑放置板的支撑高度以及顶靠架的前后滑动距离均可以根据不同规格的灌装瓶进行适用调整，使不同规格的灌装瓶的瓶口能够对准出料管应用广泛，撑放置板、顶靠架以及两处夹板配合使用能够托举定位灌装瓶，使灌装瓶对准出料管进行灌装，免去人工手扶管灌装瓶的麻烦。
附图说明

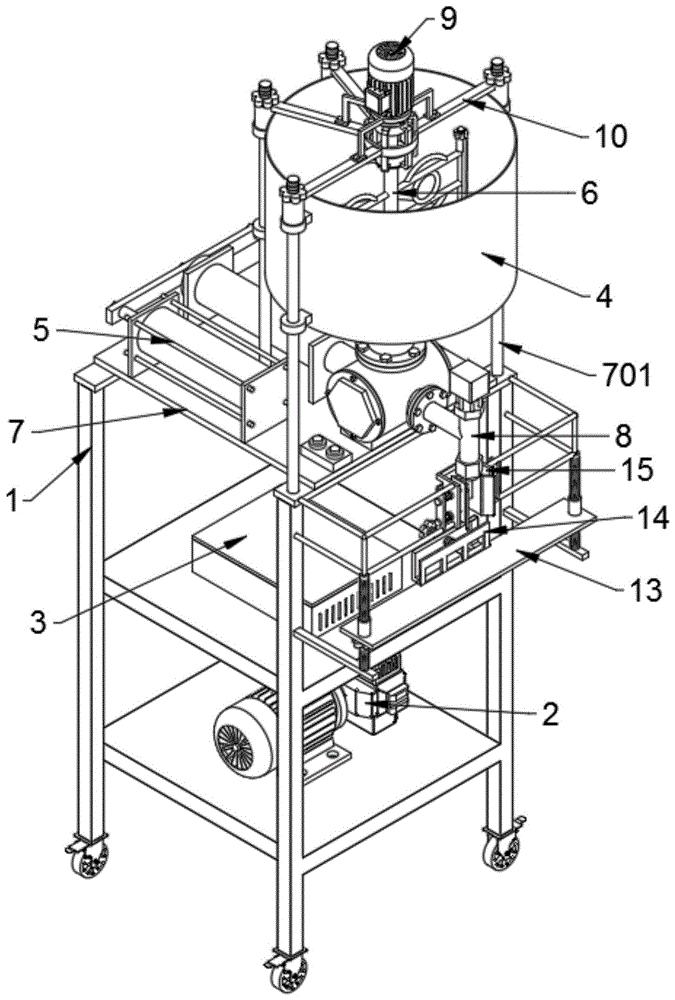

图1是本发明结构示意图。
图2是本发明三维结构示意图。
图3是本发明搅拌架插接安装示意图。
图4是本发明搅拌架结构示意图。
图5是本发明毛刷架插接安装示意图。
图6是本发明两处夹板于定位框内部安装示意图。
图7是本发明顶靠架顶滑安装示意图。
图8是本发明支撑放置板滑动安装示意图。
图中，部件名称与附图编号的对应关系为：
1-支撑杆，2-气泵，3-电气箱，4-料罐，5-气缸，6-搅拌轴，601-搅拌架，602-倾斜搅拌杆，603-定位插杆，7-安装板，701-支撑轴，8-出料管，9-搅拌电机，10-电机支撑板，11-毛刷架，12-轴承座，13-支撑放置板，1301-定位板，1302-螺纹撑杆，14-顶靠架，15-定位框，1501-夹板，1502-竖直定位板，1503-滑动杆。
具体实施方式
下面结合附图和实施例对本发明的实施方式作进一步详细描述。以下实施例用于说明本发明，但不能用来限制本发明的范围。
在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
实施例：
如附图1至附图8所示：
本发明提供一种洗面奶生产用的防漏液式灌装设备，包括支撑杆1，气泵2，电气箱3，料罐4，气缸5，搅拌轴6，搅拌架601，倾斜搅拌杆602，定位插杆603，安装板7，支撑轴701，出料管8，搅拌电机9，电机支撑板10，毛刷架11，轴承座12，支撑放置板13，定位板1301，螺纹撑杆1302，顶靠架14，定位框15，夹板1501，竖直定位板1502和滑动杆1503；四处所述支撑杆1的顶端焊接支撑有一处安装板7，且四处支撑杆1之间的两处安装平板上分别支撑安装有一处气泵2和一处电气箱3；四处所述支撑杆1的底部均焊接设置有一处带刹车的脚轮；所述安装板7的顶端对称支撑有两处气缸5，此两处气缸5之间的板面上支撑安装有一处计量筒，且两处气缸5的伸缩杆与计量筒的伸缩杆通过一处连接板锁紧连接在一起；所述安装板7的前端中间位置安装固定有一处出料筒，此出料筒的背部管道与计量筒的锁紧连通，其正面管道与出料管8焊接连通，且其顶端管道与料罐4锁紧连通；四处所述定位插杆603围绕料罐4支撑设置；所述料罐4通过其圆周外壁上的四组插环对应滑动套插于四处定位插杆701上；所述轴承座12呈上下间隔设置有两处，且两处轴承座12之间呈环形阵列支撑设置六处折弯支撑板，且四处电机支撑板10环绕焊接于六处折弯支撑板中间位置的安装环上；四处所述电机支撑板10的支撑位置与四处支撑轴701对应，且搅拌电机9支撑锁紧于四处电机支撑板10上；所述搅拌电机9的转轴依次穿过插嵌穿过两处轴承座12与搅拌轴6焊接固定在一起；两处所述倾斜搅拌杆602的尾端位置均支撑焊接有一处定位插杆603，当毛刷架11被锁紧套插定于两处搅拌架601上时两处定位插杆603恰好插置于毛刷架11底部连接板上的两处插孔中；四处所述电机支撑板10通过其的尾端向下焊接有四处插套对应此套插于四处支撑轴701上并通过四处梅花螺帽锁紧定位。
其中，所述搅拌轴6上对称支撑有两处搅拌架601，此两处搅拌架601均由两处横置撑杆，焊接于两处横置撑杆首端的一处竖直连接搅拌杆共同组合形成，其中两处横置撑杆的之间的中间位置焊接支撑有一处支撑环，且两处横置撑杆的中间位置呈上下对称支撑有两处弧形弯杆，上下两处弧形弯杆和中间支撑环支撑于搅拌架601上的空置空间中，能够使两处搅拌架601能够对料罐4内部上下空间中的料液进行较为全面的搅拌，避免因存在空置空间存在而造成漏搅拌的情况，进而这有效的设备提升了对料液搅拌效果，使设备本体具有更好的搅拌防凝固性能。
其中，两处所述倾斜搅拌杆602倾斜焊接于左右两处竖直连接搅拌杆与搅拌轴6的底部支撑细杆之间，且两处倾斜搅拌杆602均呈波浪形弯曲设置，两处倾斜搅拌杆602上下起伏弯曲能够对料罐4底部的聚料斗中的料液进行充分的搅拌。
其中，所述毛刷架11为塑料材质其左右两外侧端面上均匀设置有刷毛，且其上半部分呈凵kan状设置，其下半部分呈V型倾斜顶凸设置，在清洗料罐4时毛刷架11上的刷毛能够跟随搅拌轴6旋转对料罐4以及其底部聚料斗的内壁进行扫擦，这为料罐4内壁的清洁提供了便利。
其中，所述毛刷架11的上部左右支撑竖板上的顶端段上均设置有一处插套，且其底部左右支撑倾斜支撑板之间的连接板上对称贯穿开开设有两处插孔，毛刷架11就通过上述两处插套滑套于两处搅拌架601左右两处竖直连接搅拌杆的顶端螺纹段上，并通过两处梅花螺帽锁紧定位，毛刷架11采用其顶端左右两处插套，以及两处定位插杆603插接定于两处搅拌架601上，能够方便快捷的进行组合安装拆卸。
其中，前端两处所述支撑杆1顶端位置的正前方支撑设置有一处定位框15，此定位框15的左右侧板上均对称贯穿设置有两处滑动杆1503，这两处滑动杆1503的内侧端焊接支撑有一处夹板1501，其外侧端贯穿通过一处竖直定位板1502，且两处滑动杆1503上均套设有一处弹簧，此两处弹簧位于定位框15侧板与竖直定位板1502之间，在弹簧的顶推下两处夹板1501可以将位于与其之间的瓶口夹紧定位，使瓶口对准出料管8并避免瓶口在灌装的过程中发生左中右移位，造成漏料的情况发生。
其中，所述定位框15左右支撑架的底部对称支撑有两处螺纹撑杆1302，支撑放置板13就滑动套插于此两处两处螺纹撑杆1302上并通过两处梅花螺帽顶托定位，撑放置板13可以根据不同高度规格的灌装瓶进行上下滑动调节，改变其顶托高度使不同高度的灌装瓶可以被支撑放置于撑放置板13与出料管8之间。
其中，所述支撑放置板13的后侧中间位置支撑焊接有一处定位板1301，此定位板1301的中间处贯穿设置有一处螺纹杆，且这处螺纹杆的首端与顶靠架14通过转动座转动连接，顶靠架14可以通过螺纹杆的螺纹顶推进行前后滑动调节，进而可以适用顶推限位厚度规格不同的灌装瓶，使不同厚度规格灌装瓶在顶靠于其上时瓶口能够恰好对准出料管8，应用广泛。
本实施例的具体使用方式与作用：
毛刷架11为可拆卸组合部件，只有在清洗料罐4时才安装使用，在正常的灌装作业时其使不被安装的。
清洗罐体4流程：首先将毛刷架11插接装配定位于两处搅拌架601上然后对罐体4注水，随后启动搅拌电机9使其带动毛刷架11进行旋转扫擦，在扫擦清洁一段时间后启动两处气缸5，使其带动计量筒进行抽吸将清洗水从出料管8，排出，重复进行上述步骤直至罐体4洁净为止。
本发明的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本发明限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本发明的原理和实际应用，并且使本领域的普通技术人员能够理解本发明从而设计适于特定用途的带有各种修改的各种实施例。
